СИСТЕМА ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

WI-240

СИСТЕМА ПРОВОДКИ

34. Система электростеклоподъемников

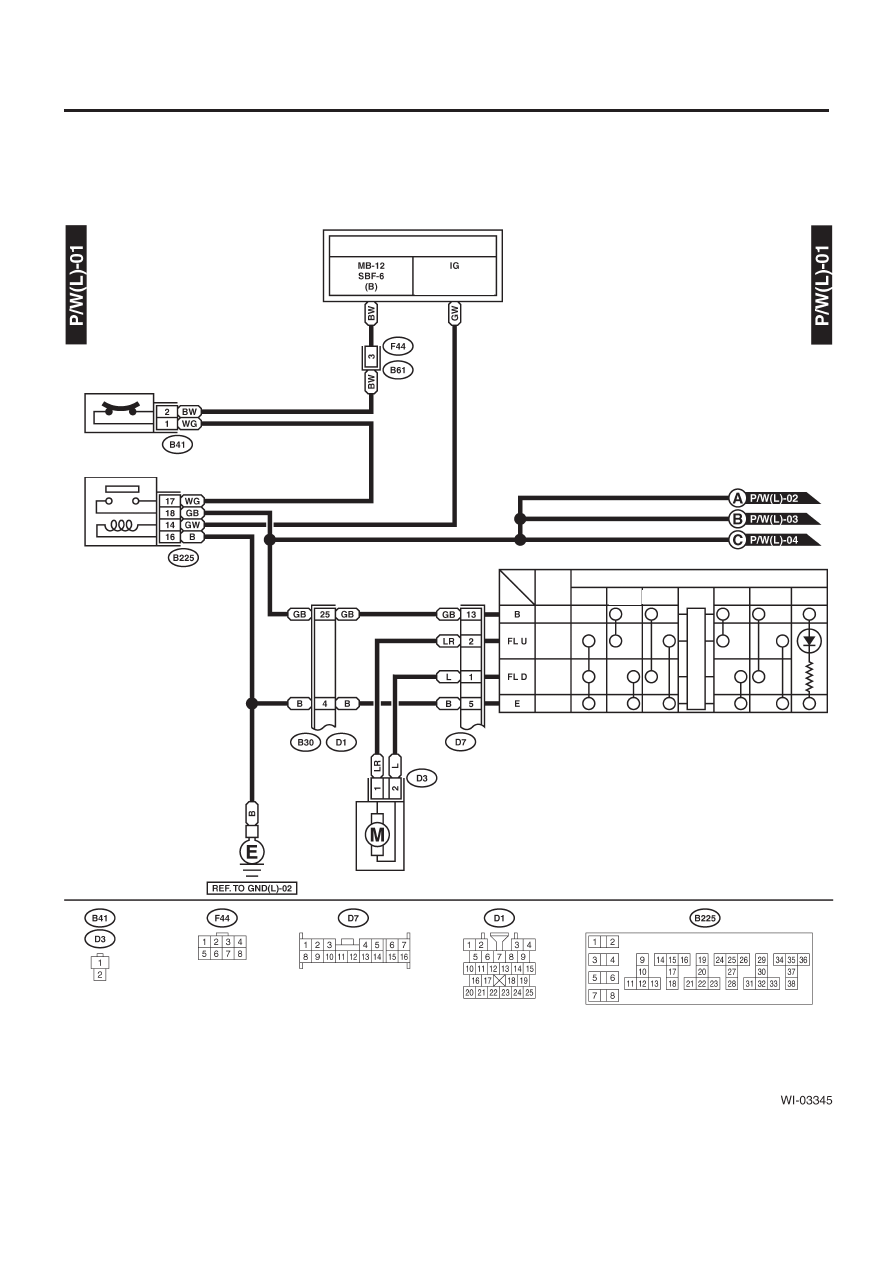

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Реле зажигания

IG

Прерыватель
электростеклоподъемников

Реле
электростеклоподъемников

Главный переключатель электростеклоподъемников

Переднее LH

Запи-
рание

Выкл.

Вверх

Вниз

Автом. вверх Автом. вниз

Мотор переднего элект-
ростеклоподъемника LH

Зеленый

Блок реле (черный)

СИСТЕМА ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

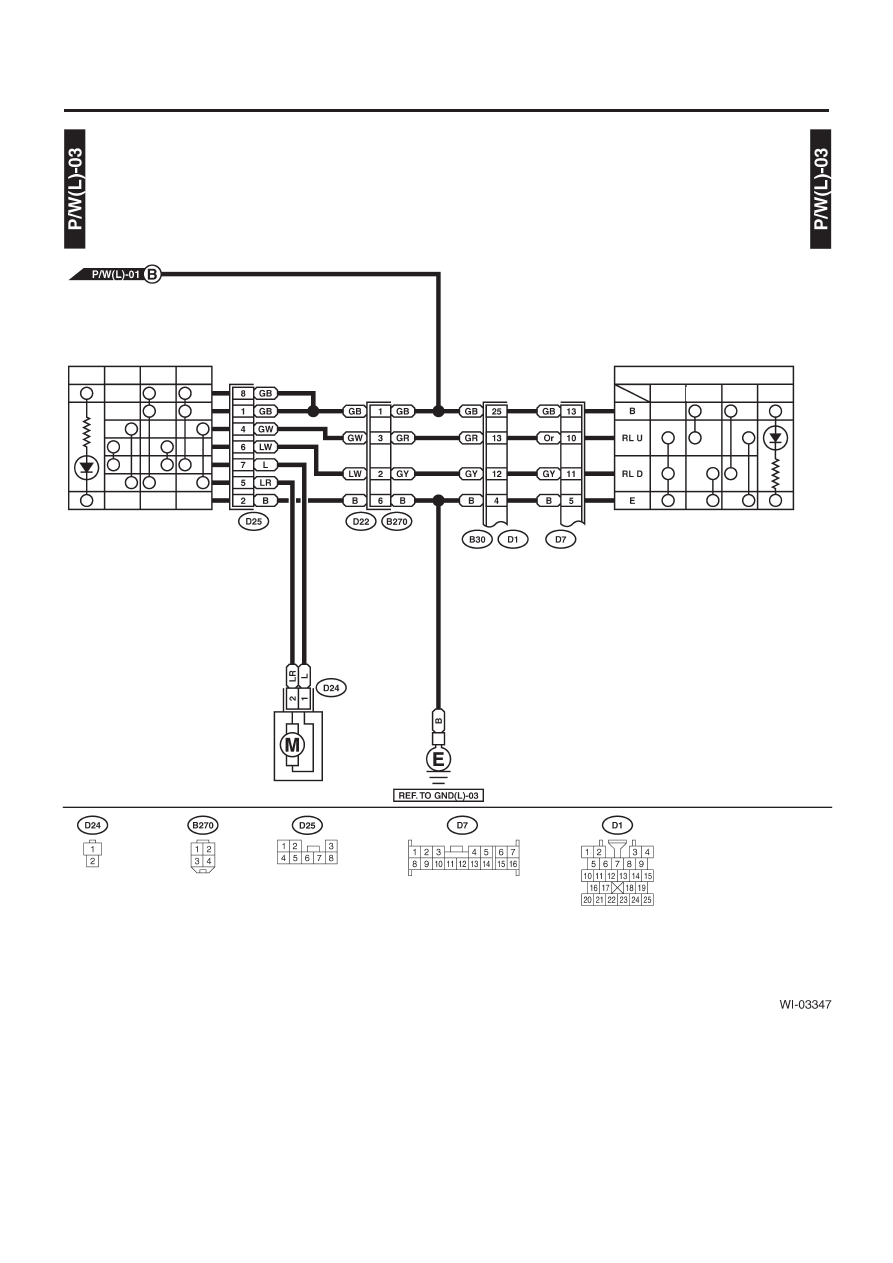

WI-241

СИСТЕМА ПРОВОДКИ

Вспомогательный переключатель
переднего электростеклоподъемника RH

выкл

вверх

вниз

Главный переключатель
электростеклоподъемников

Перед RH

Мотор переднего

стеклоподъемника RH

выкл

вверх

вниз

ЗЕЛЕНЫЙ

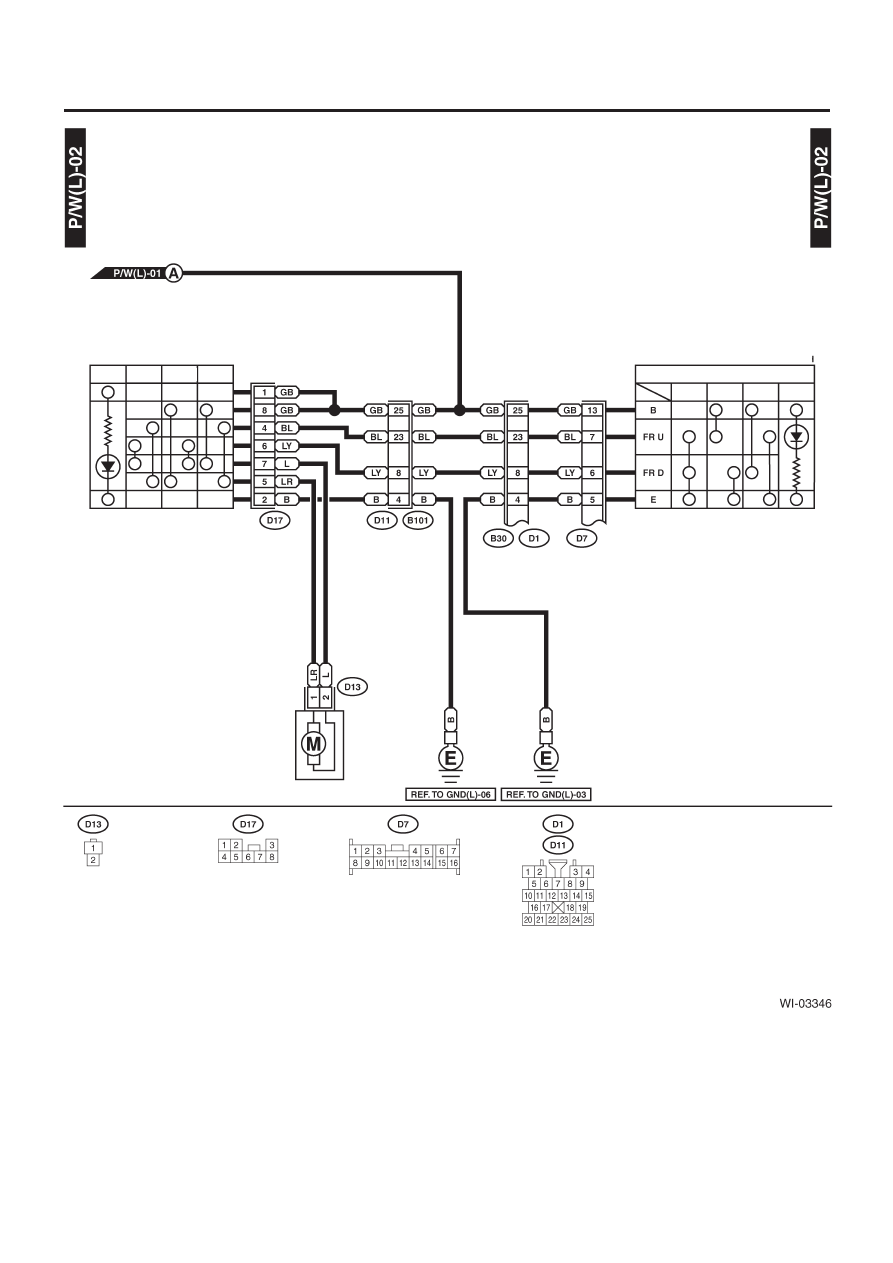

СИСТЕМА ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

WI-242

СИСТЕМА ПРОВОДКИ

Вспомогательный переключатель
заднего электростеклоподъемника LH

выкл

вверх

вниз

выкл

вверх

вниз

Главный переключатель
электростеклоподъемников

Зад LH

Мотор заднего

стеклоподъемника LH

ЗЕЛЕНЫЙ

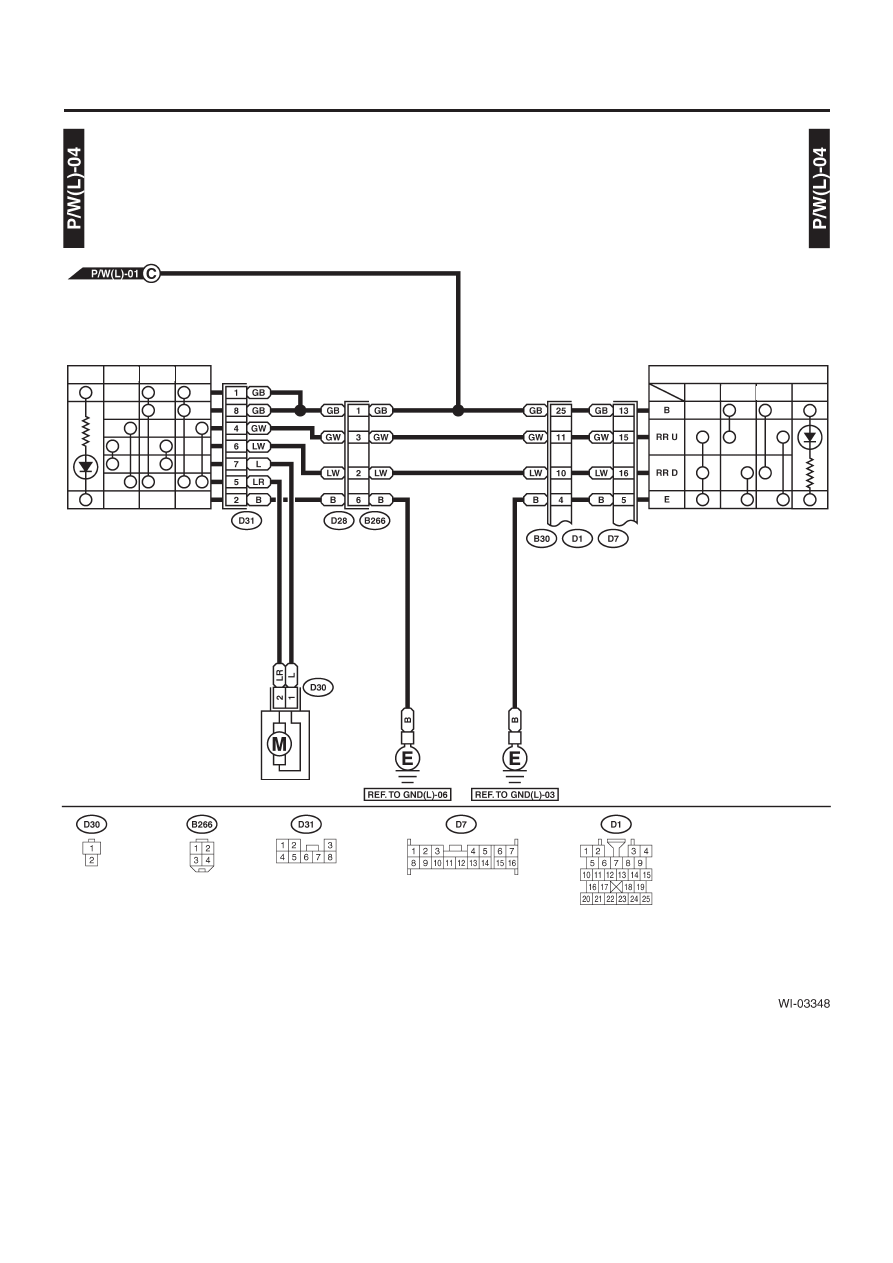

СИСТЕМА ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

WI-243

СИСТЕМА ПРОВОДКИ

Вспомогательный переключатель
заднего электростеклоподъемника RH

выкл

вверх

вниз

выкл

вверх

вниз

Главный переключатель
электростеклоподъемников

Зад RH

Мотор заднего

стеклоподъемника RH

ЗЕЛЕНЫЙ
