СИСТЕМА СТОП-СИГНАЛОВ

WI-228

СИСТЕМА ПРОВОДКИ

28. Система стоп-сигналов

А: ДИАГРАММА ПРОВОДКИ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

МОДЕЛЬ С КРУИЗ-КОНТРОЛЕМ

МОДЕЛЬ БЕЗ КРУИЗ-КОНТРОЛЯ

К ПИТАНИЮ

ПРЕДОХР.

ПЕРЕКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

КОННЕТКОР ТРЕЙЛЕРА
(ПРИЦЕПА)

СТОП-СИГНАЛ LH

СТОП-СИГНАЛ RH

ВЕРХНИЙ
СТОП-СИГНАЛ

СИСТЕМА СВЕТОВОГО СИГНАЛА УКАЗАТЕЛЕЙ ПОВОРОТОВ И АВАРИЙНОГО ОСВЕЩЕНИЯ

WI-229

СИСТЕМА ПРОВОДКИ

29. Система светового сигнала указателей поворотов и аварийного освещения

А: ДИАГРАММА ПРОВОДКИ

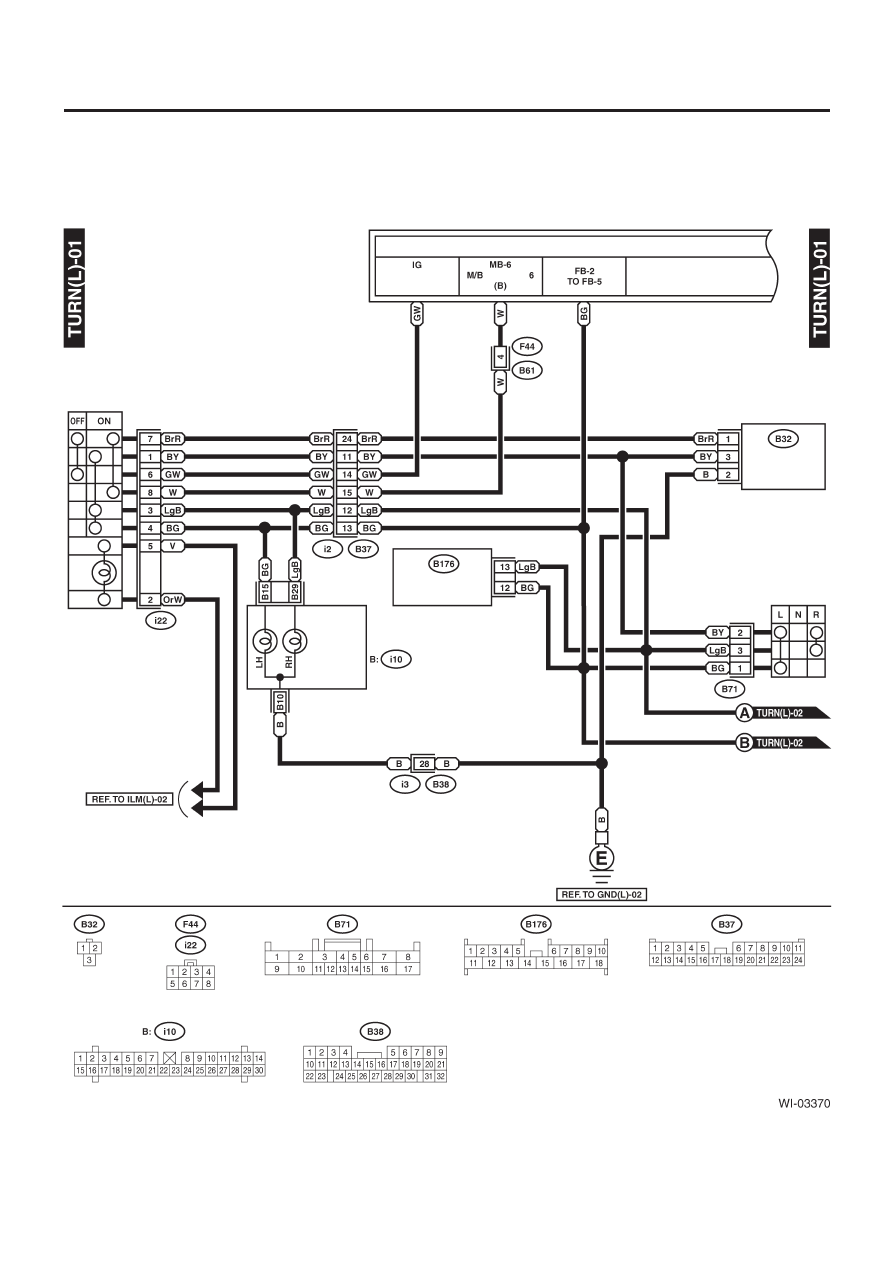

1. МОДЕЛЬ LHD

К питанию

Предох. №

Реле

зажигания IG

Аварийный
переключатель

Модуль управления

доступом без ключа

Комбинацинный
прибор

Световой
индикатор
сигнала
поворота

Модуль сигналов
поворота
и аварийных
сигналов

Переключатель
сигналов поворота

Черный

Зеленый

СИСТЕМА СВЕТОВОГО СИГНАЛА УКАЗАТЕЛЕЙ ПОВОРОТОВ И АВАРИЙНОГО ОСВЕЩЕНИЯ

WI-230

СИСТЕМА ПРОВОДКИ

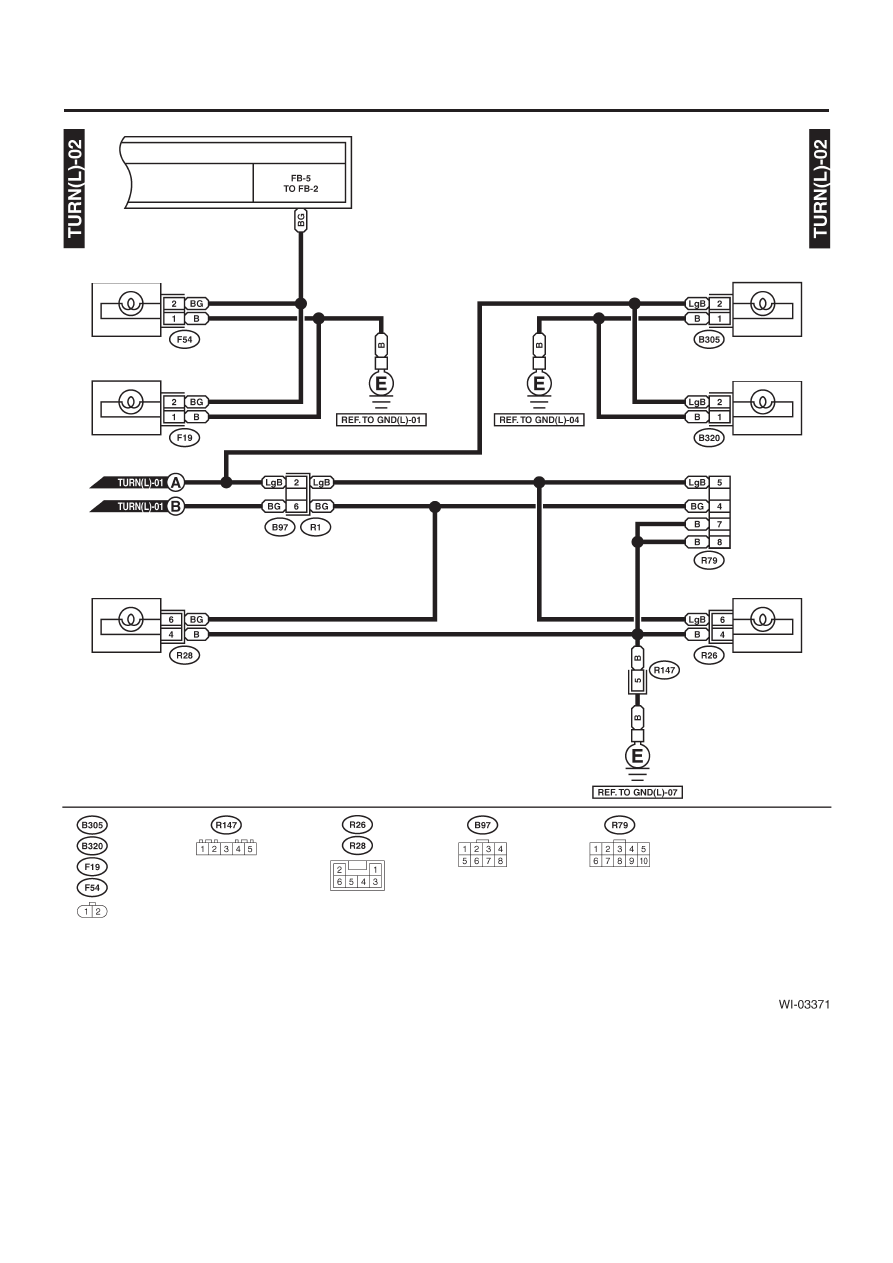

К питанию

Боковой сигнал
указателя поворота LH

Передний сигнал
указателя поворота LH

Передний сигнал
указателя поворота RH

Боковой сигнал
указателя поворота RH

Задний сигнал указателя
поворота LH

Коннектор
трейлера

Задний сигнал указателя
поворота RH

Серый

Серый

СИСТЕМА СВЕТОВОГО СИГНАЛА УКАЗАТЕЛЕЙ ПОВОРОТОВ И АВАРИЙНОГО ОСВЕЩЕНИЯ

WI-231

СИСТЕМА ПРОВОДКИ

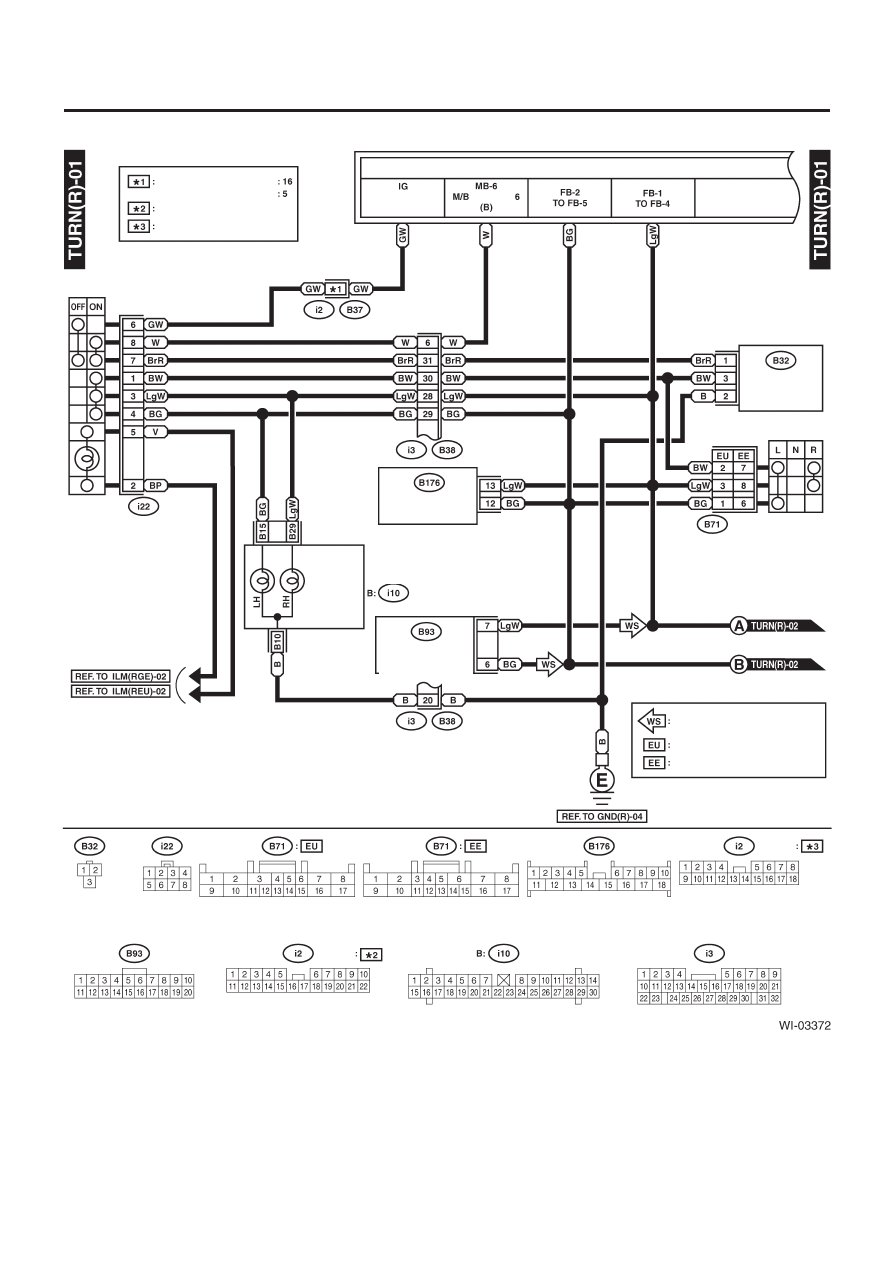

2. МОДЕЛЬ RHD

К питанию

Предох. №

Реле

зажигания IG

Аварийный
переключатель

Модуль управления

доступом без ключа

Модуль управления

безопасностью

(охраной)

Комбинацинный
прибор

Световой
индикатор
сигнала
поворота

Модуль сигналов
поворота
и аварийных
сигналов

Переключатель
сигналов поворота

Черный

Черный

Черный

Зеленый

МОДЕЛЬ АТ НЕ ТУРБО

МОДЕЛЬ АТ и МТ ТУРБО

МОДЕЛЬ АТ НЕ ТУРБО

МОДЕЛЬ АТ и МТ ТУРБО

МОДЕЛЬ С СИСТЕМОЙ
БЕЗОПАСНОСТИ

МОДЕЛЬ EK

КРОМЕ МОДЕЛИ ЕК
