СИСТЕМА ОСВЕЩЕНИЯ ВНУТРИ САЛОНА

WI-224

СИСТЕМА ПРОВОДКИ

27. Система освещения внутри салона

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

ЗЕЛЕНЫЙ

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

ТОЧЕЧНАЯ ПОДСВЕТКА

ОСВЕЩЕНИЕ САЛОНА
(БЕЗ ЛЮКА)

ОСВЕЩЕНИЕ
КЛЮЧА

МОДУЛЬ
УПРАВЛЕНИЯ
ДОСТУПОМ
БЕЗ КЛЮЧА

ПРЕДУПРЕ-
ЖДАЮЩИЙ
СВЕТОВОЙ
СИГНАЛ
ДВЕРИ

КОМБИНАЦИОН-
НЫЙ ПРИБОР

СИСТЕМА ОСВЕЩЕНИЯ ВНУТРИ САЛОНА

WI-225

СИСТЕМА ПРОВОДКИ

ЧЕРНЫЙ

ЧЕРНЫЙ

ДИОД

ОСВЕЩЕНИЕ
БАГАЖНОГО ОТСЕКА

ПЕРЕКЛЮЧАТЕЛЬ ЗАЩЕЛКИ
ЗАДНЕЙ ДВЕРЦЫ

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ ДВЕРИ LH

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ LH

СИСТЕМА ОСВЕЩЕНИЯ ВНУТРИ САЛОНА

WI-226

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

СЕРЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

ТОЧЕЧНАЯ ПОДСВЕТКА

ОСВЕЩЕНИЕ САЛОНА
(БЕЗ ЛЮКА)

МОДУЛЬ
ДВОЙНОГО ЗАМКА

ОСВЕЩЕНИЕ КЛЮЧА

МОДУЛЬ
УПРАВЛЕНИЯ
ДОСТУПОМ
БЕЗ КЛЮЧА

ПРЕДУПРЕ-
ЖДАЮЩИЙ
СВЕТОВОЙ
СИГНАЛ
ДВЕРИ

КОМБИНАЦИОН-
НЫЙ ПРИБОР

С МОДУЛЕМ ДВОЙНОГО
ЗАМКА

БЕЗ МОДУЛЯ ДВОЙНОГО
ЗАМКА

МОДЕЛЬ АТ НЕ ТУРБО

ТУРБО МОДЕЛЬ АТ и МТ

ТУРБО МОДЕЛЬ АТ и МТ
МОДЕЛЬ АТ НЕ ТУРБО

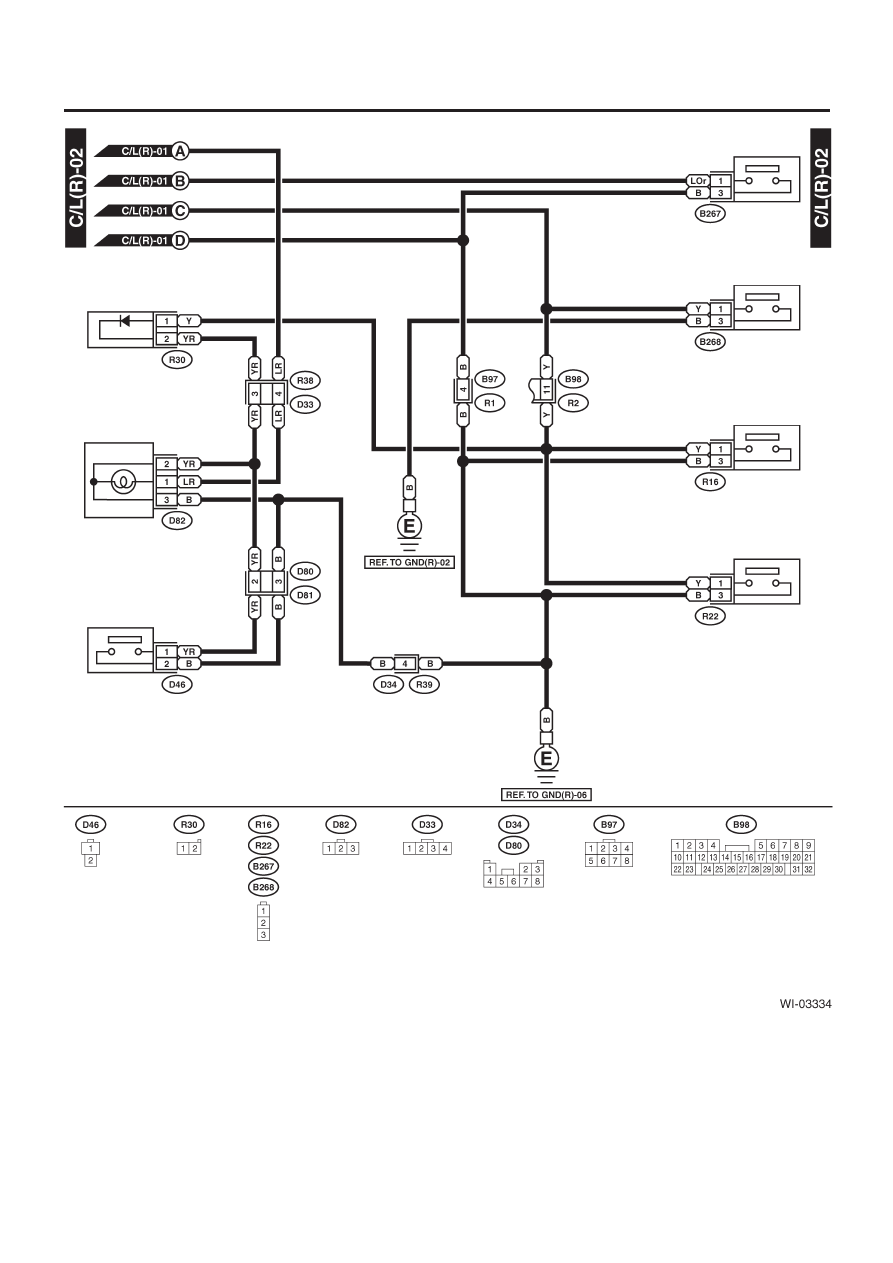

СИСТЕМА ОСВЕЩЕНИЯ ВНУТРИ САЛОНА

WI-227

СИСТЕМА ПРОВОДКИ

ЧЕРНЫЙ

ДИОД

ОСВЕЩЕНИЕ
БАГАЖНОГО ОТСЕКА

ПЕРЕКЛЮЧАТЕЛЬ ЗАЩЕЛКИ
ЗАДНЕЙ ДВЕРЦЫ

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ ДВЕРИ LH

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ LH
