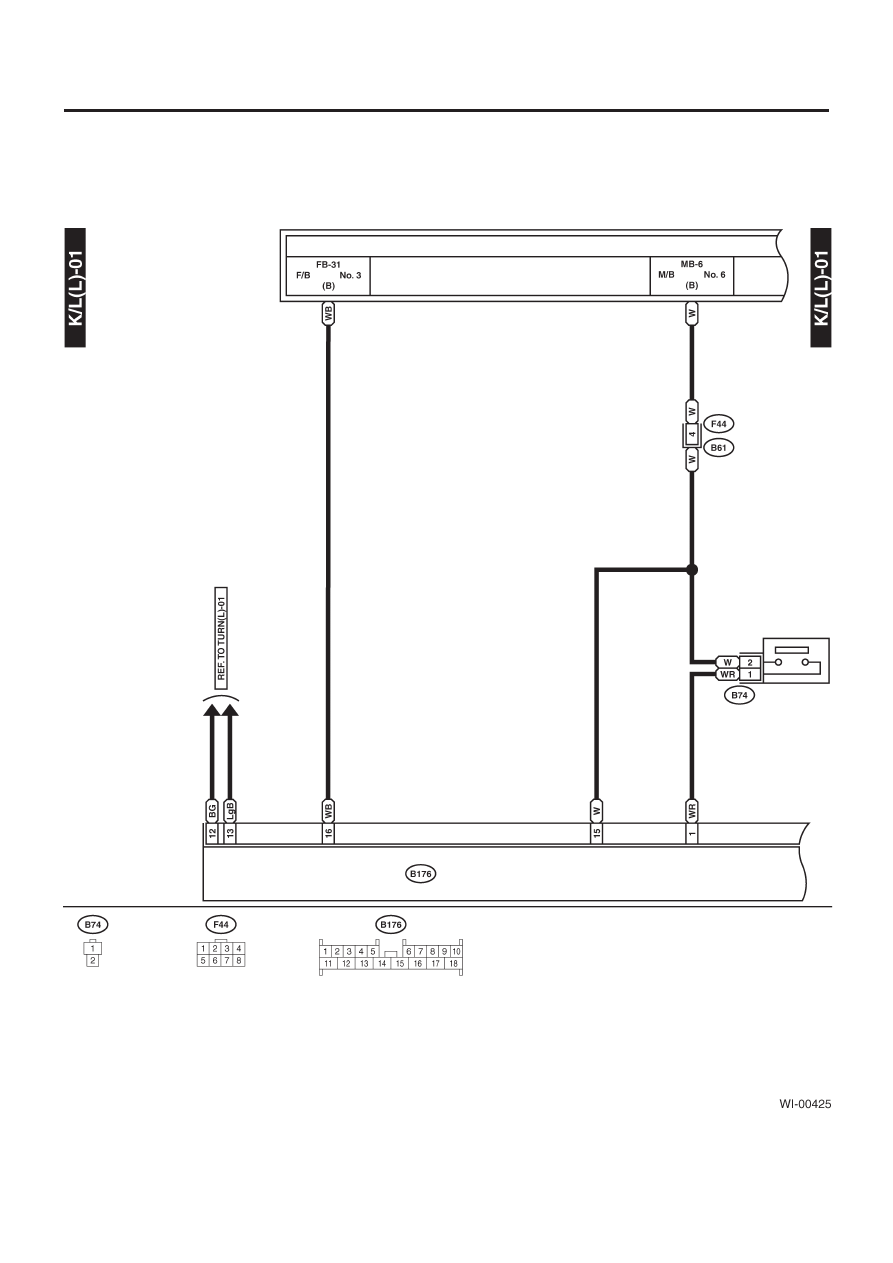

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-200

СИСТЕМА ПРОВОДКИ

21. Система доступа без ключа

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

ЧЕРНЫЙ

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

ПРЕДУПРЕЖДАЮЩИЙ
ПЕРЕКЛЮЧАТЕЛЬ
КЛЮЧА

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА

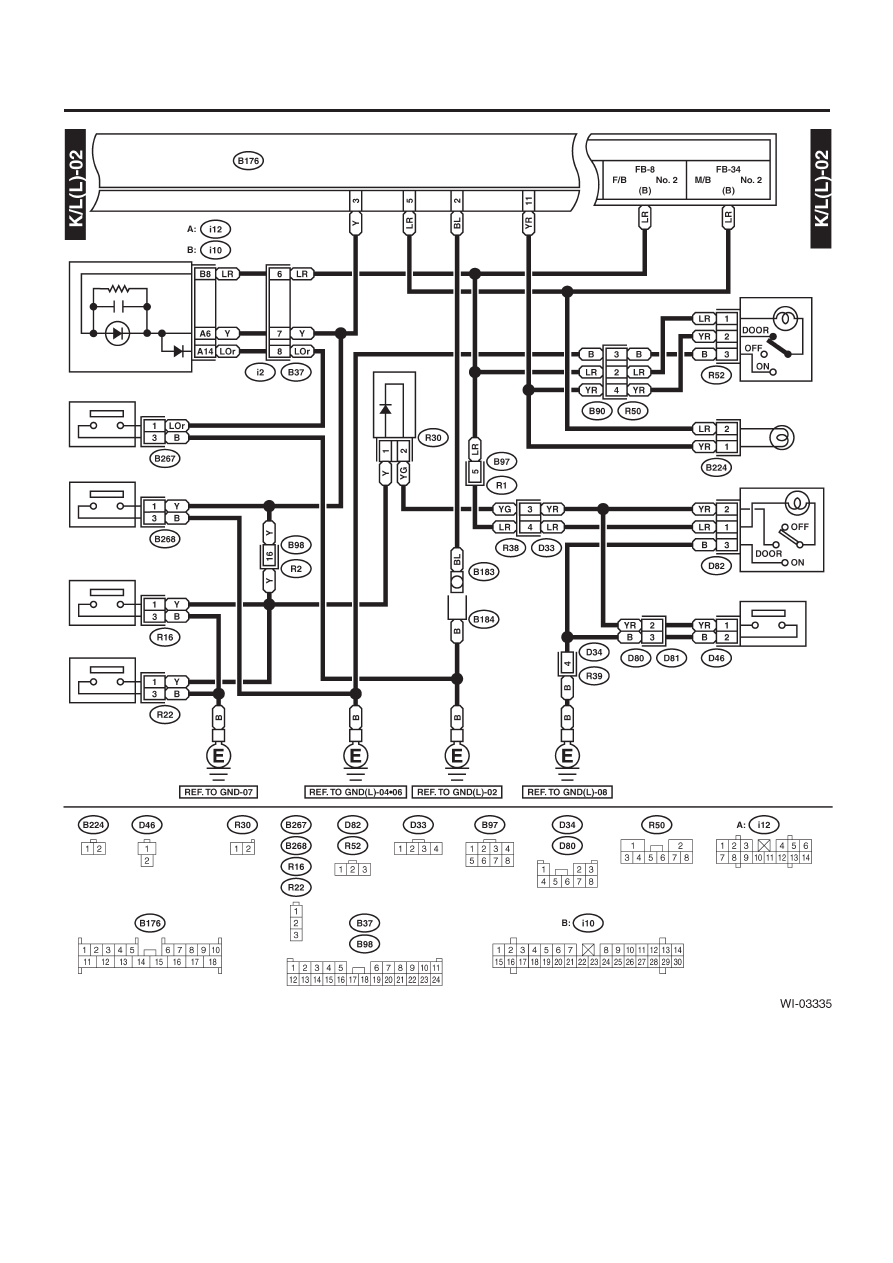

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-201

СИСТЕМА ПРОВОДКИ

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

КОМБИНАЦИОННЫЙ
ПРИБОР

ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНЕЙ
ДВЕРИ LH

ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕЙ
ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ
ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ LH

ПРЕДУПРЕЖДАЮЩИЙ
СВЕТОВОЙ СИГНАЛ
ДВЕРИ

ДИОД

КОННЕКТОР
ВВОДА КОДА

ОСВЕЩЕНИЕ САЛОНА

ОСВЕЩЕНИЕ КЛЮЧА

ОСВЕЩЕНИЕ
БАГАЖНОГО ОТСЕКА

ПЕРЕКЛЮЧАТЕЛЬ ЗАЩЕЛКИ
ЗАДНЕЙ ДВЕРЦЫ

ЧЕРНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

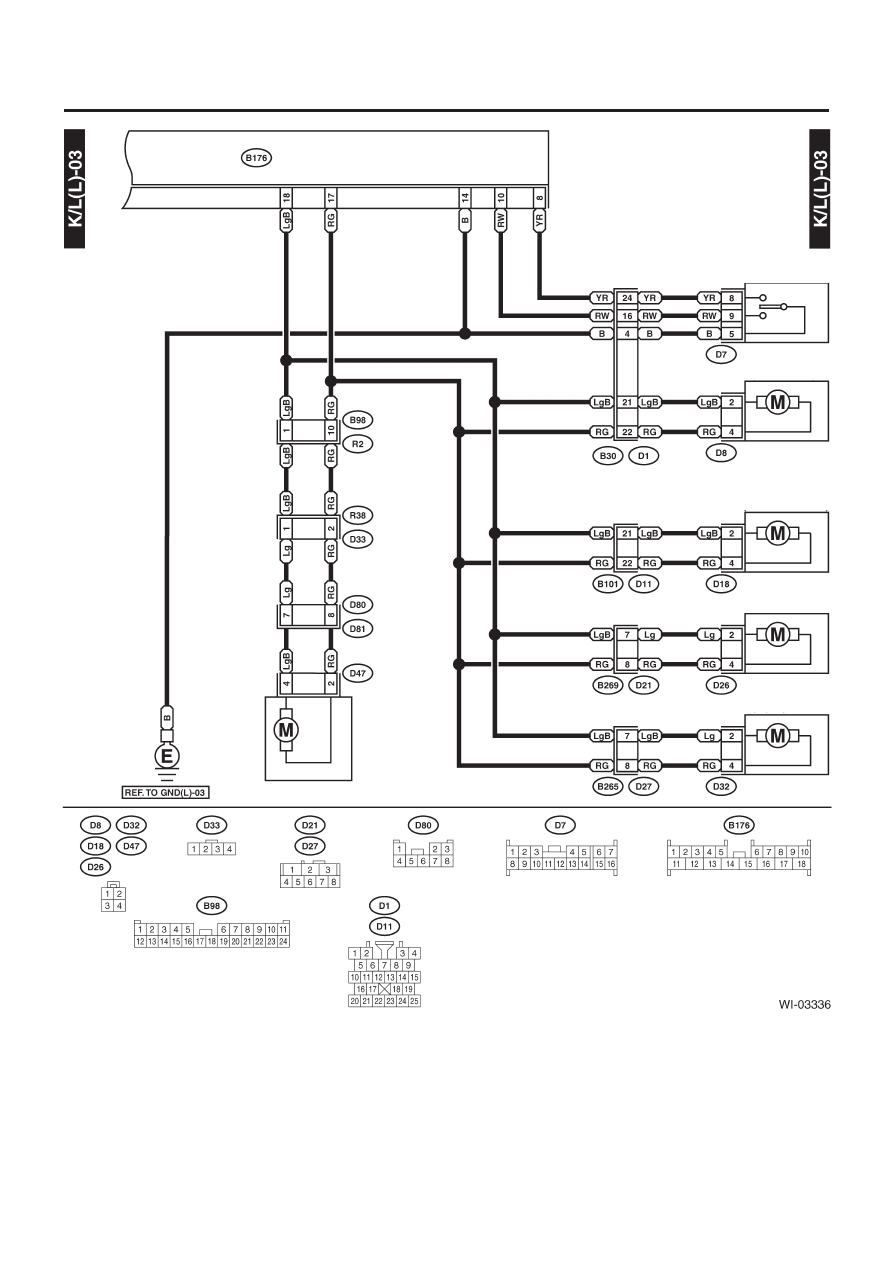

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-202

СИСТЕМА ПРОВОДКИ

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА

ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ
(СТОРОНА ВОДИТЕЛЯ)

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ ЗАМКА
ПЕРЕДНЕЙ ДВЕРИ
(СТОРОНА ВОДИТЕЛЯ)

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ ЗАМКА
ПЕРЕДНЕЙ ДВЕРИ
(СТОРОНА
ПАССАЖИРА)

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ ЗАМКА
ЗАДНЕЙ ДВЕРИ LH

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ ЗАМКА
ЗАДНЕЙ ДВЕРИ RH

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРЦЫ

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-203

СИСТЕМА ПРОВОДКИ

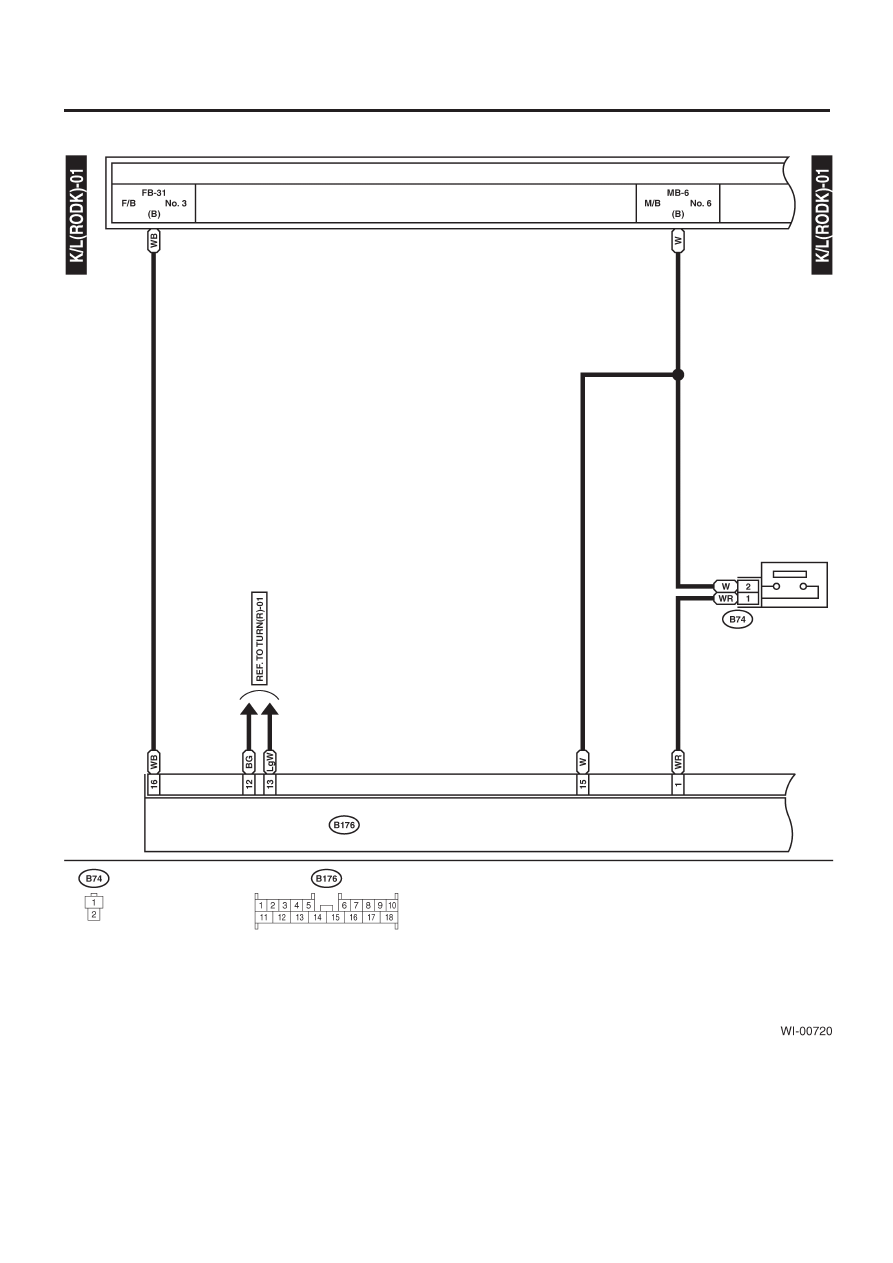

2. МОДЕЛЬ RHD БЕЗ ДВОЙНОГО ЗАМКА

ЧЕРНЫЙ

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

ПРЕДУПРЕЖДАЮЩИЙ
ПЕРЕКЛЮЧАТЕЛЬ
КЛЮЧА

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА
