Subaru Forester (2004 год). Руководство - часть 872

СИСТЕМА НАСТРОЙКИ ЛУЧА ПЕРЕДНИХ ФАР

WI-192

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

К питанию

Предох. №

Переключатель регулятора луча передних фар

Регулятор луча передней фары LH

Регулятор луча передней фары RH

Черный

Черный

Синий

СИСТЕМА ЗВУКОВОГО СИГНАЛА

WI-193

СИСТЕМА ПРОВОДКИ

18. Система звукового сигнала

А: ДИАГРАММА ПРОВОДКИ

К питанию

Реле звукового сигнала Реле звукового сигнала Реле звукового сигнала

Модель LHD

Модель RHD

Звуковой сигнал

Звуковой сигнал

Переключатель звукового сигнала

Черный

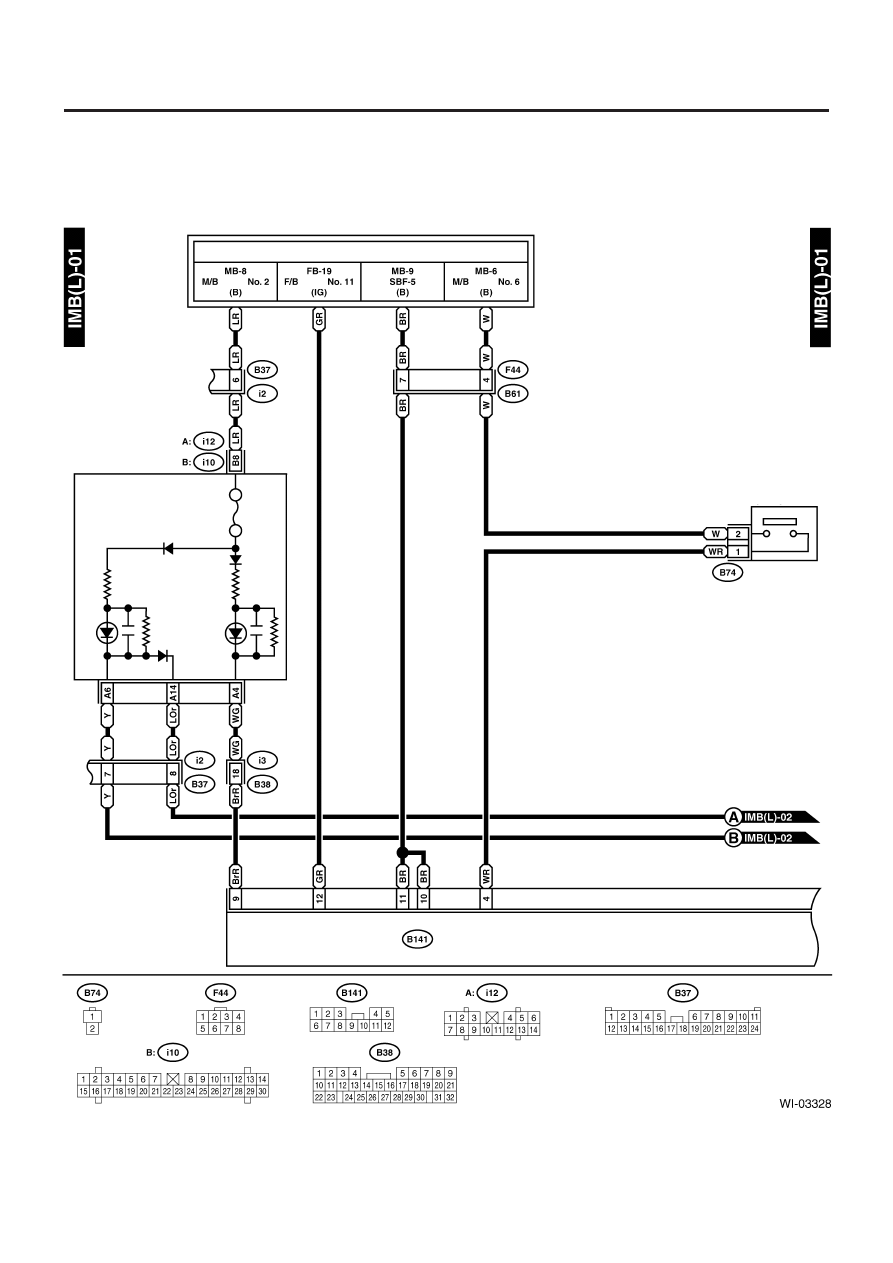

СИСТЕМА ИММОБИЛАЙЗЕРА

WI-194

СИСТЕМА ПРОВОДКИ

19. Система иммобилайзера

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

ПРЕДОХР.

КОМБИНАЦИОННЫЙ
ПРИБОР

ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ

СИГНАЛ ОТКРЫТОЙ ДВЕРИ

СВЕТОВОЙ ИНДИКА

ТОР

ИММОБИЛАЙЗЕР

А

ПРЕДУПРЕЖДАЮЩИЙ
ПЕРЕКЛЮЧАТЕЛЬ КЛЮЧА

МОДУЛЬ УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ

ЧЕРНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

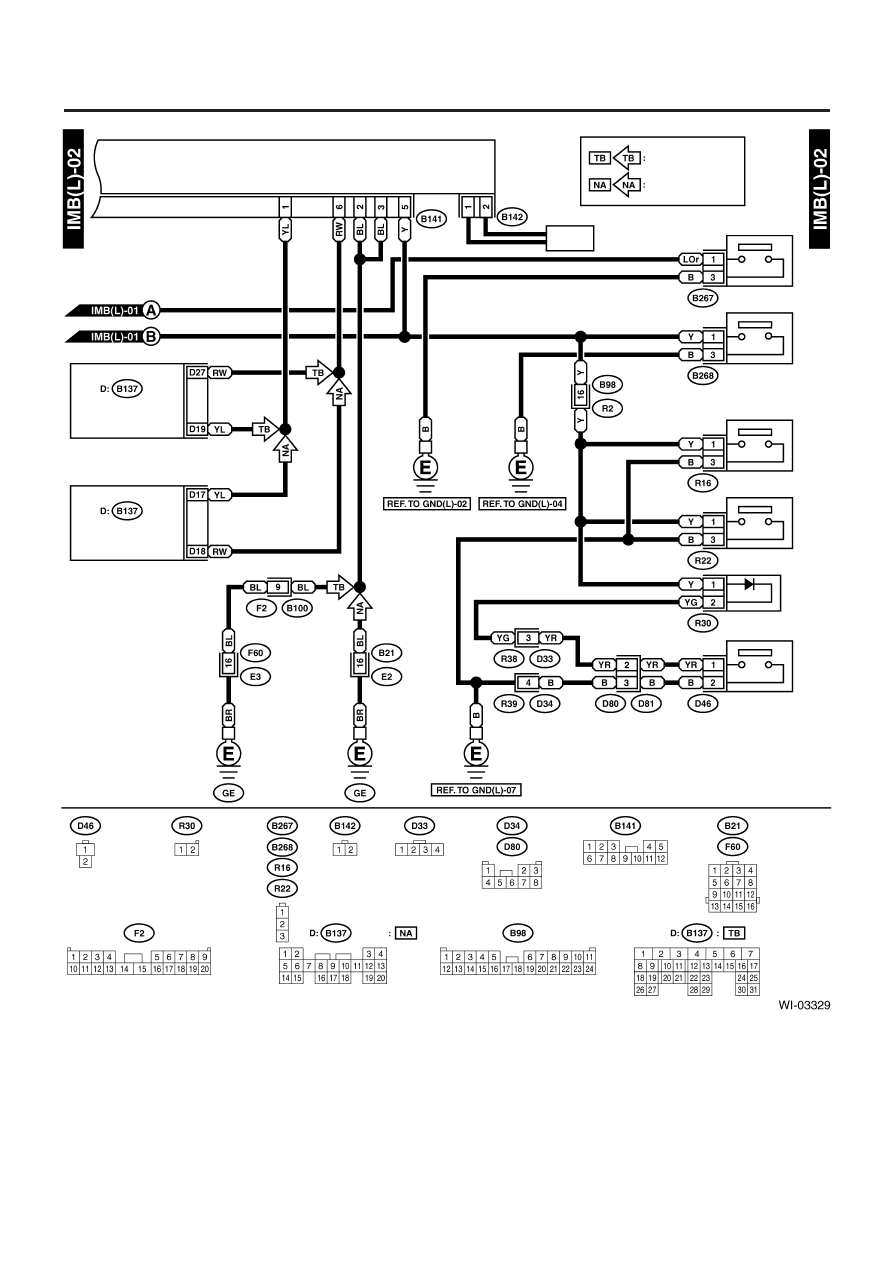

СИСТЕМА ИММОБИЛАЙЗЕРА

WI-195

СИСТЕМА ПРОВОДКИ

МОДУЛЬ УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ

ЕСМ
(МОДЕЛЬ ТУРБО)

ЕСМ
(МОДЕЛЬ НЕ ТУРБО)

МОДЕЛЬ ТУРБО

МОДЕЛЬ НЕ ТУРБО

АНТЕННА

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ ДВЕРИ LH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ LH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРЦЫ

ДИОД

ЧЕРНЫЙ

ЧЕРНЫЙ

СИНИЙ

СЕРЫЙ

КОРИЧНЕВЫЙ

КОРИЧНЕВЫЙ
