Subaru Forester (2004 год). Руководство - часть 871

ПОСТОЯННАЯ ДВУХДИАПАЗОННАЯ СИСТЕМА

WI-188

СИСТЕМА ПРОВОДКИ

15. Постоянная двухдиапазонная система

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Комбинационный прибор

Световой индикатор

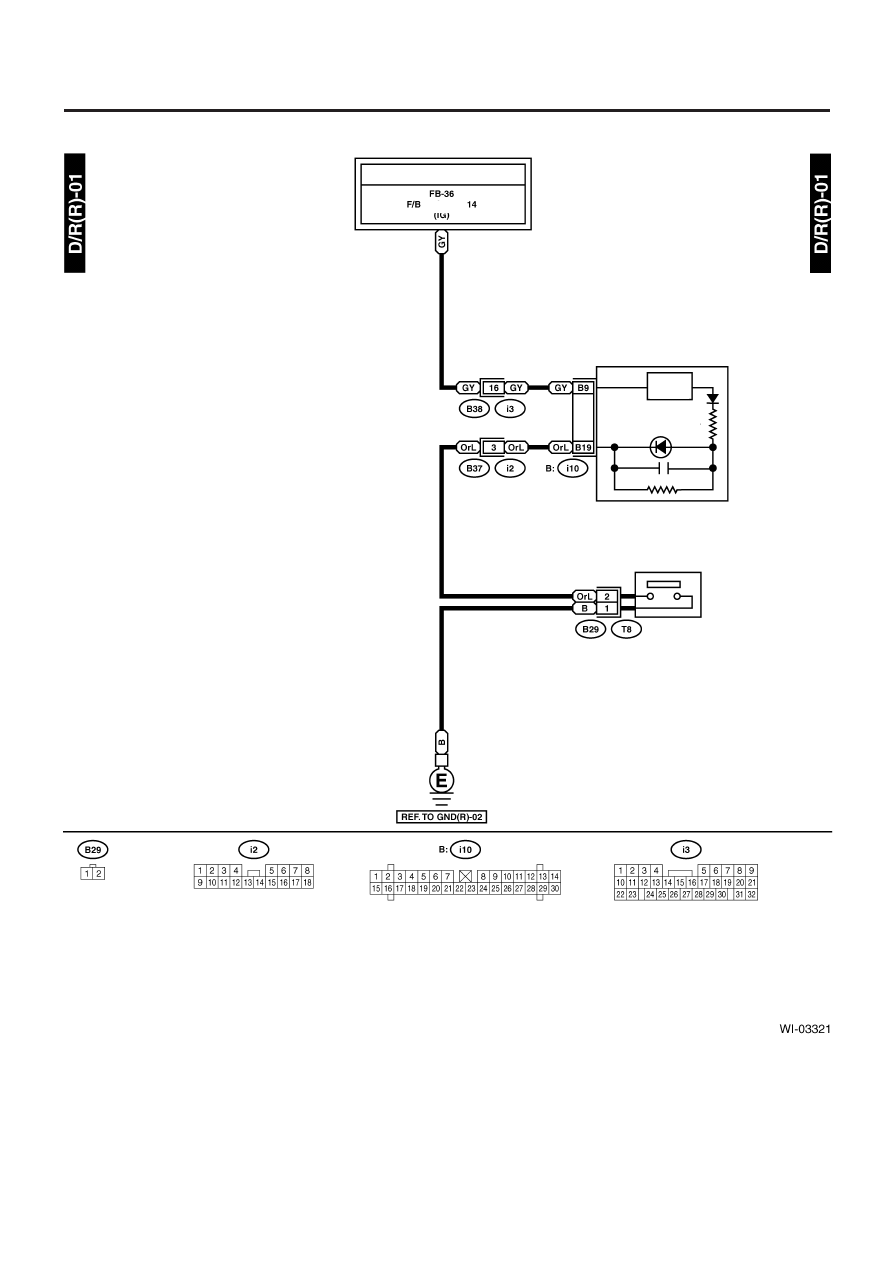

AWD-LO

Переключатель
AWD-LO

Зеленый

Цепь

реостата

ПОСТОЯННАЯ ДВУХДИАПАЗОННАЯ СИСТЕМА

WI-189

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

К питанию

Предох. №

Комбинационный прибор

Световой индикатор

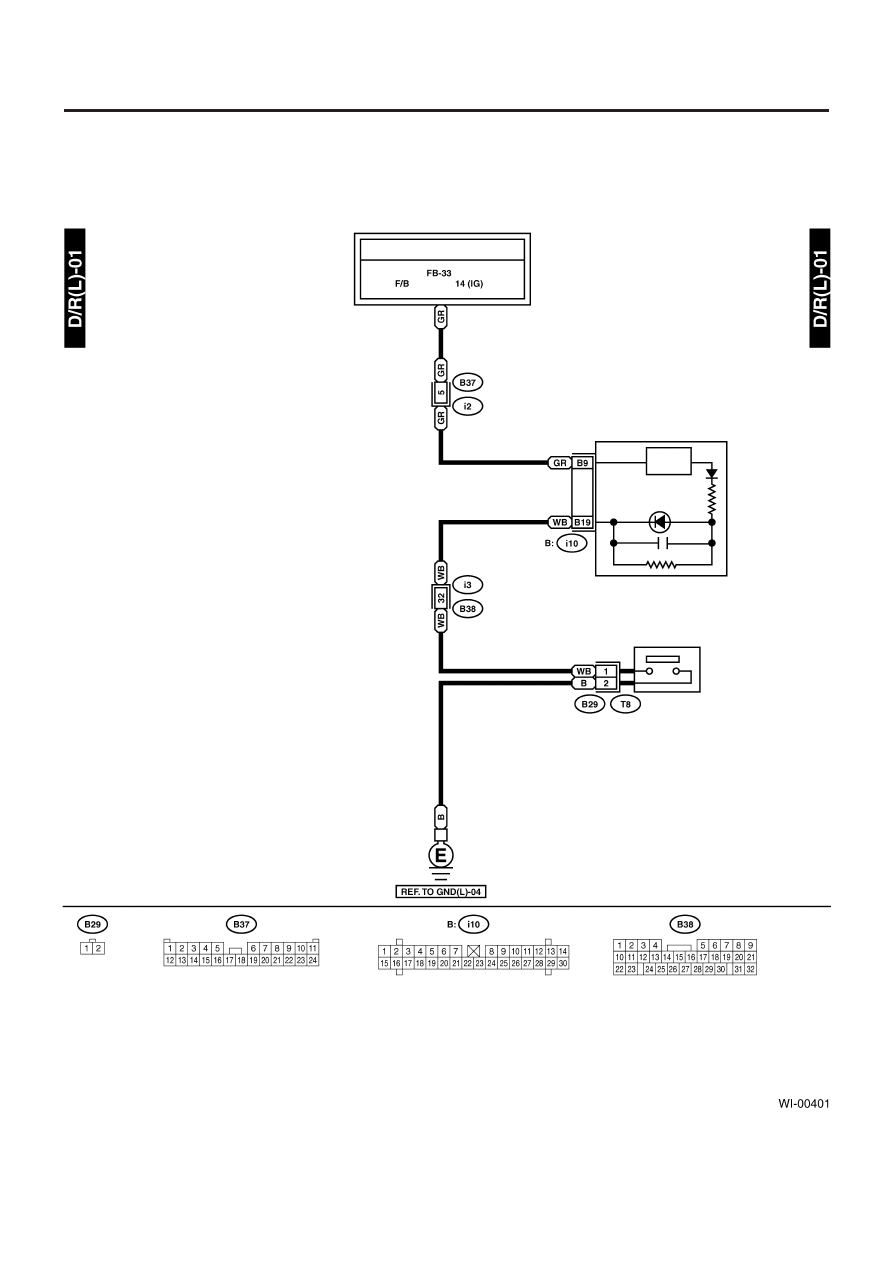

AWD-LO

Переключатель
AWD-LO

Зеленый

Серый

Черный

Цепь

реостата

СИСТЕМА ПЕРЕДНЕГО ДОПОЛНИТЕЛЬНОГО ИСТОЧНИКА ПИТАНИЯ

WI-190

СИСТЕМА ПРОВОДКИ

16. Система переднего дополнительного

источника питания

А: ДИАГРАММА ПРОВОДКИ

К питанию

Предох. №

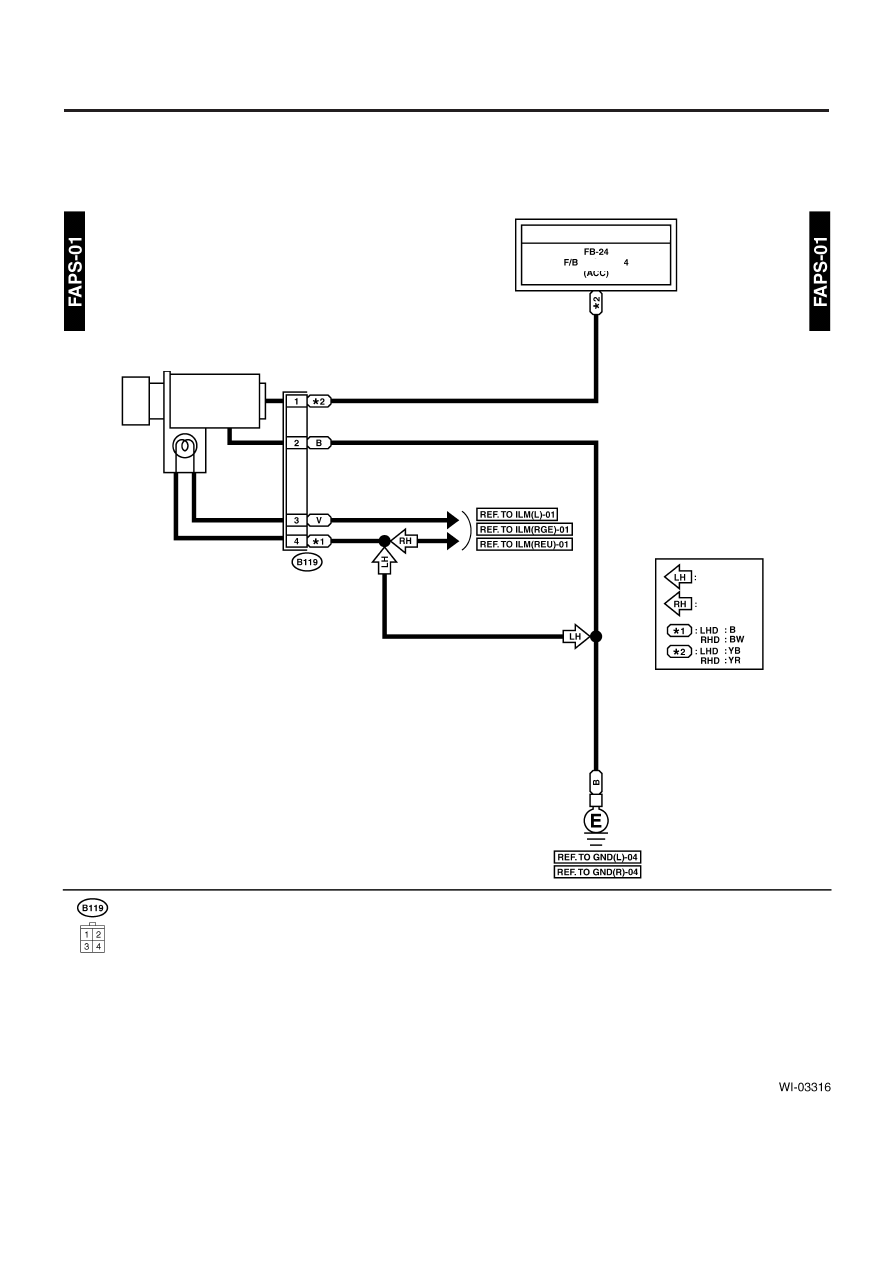

Передняя дополнительная розетка питания

Модель LHD

Модель RHD

СИСТЕМА НАСТРОЙКИ ЛУЧА ПЕРЕДНИХ ФАР

WI-191

СИСТЕМА ПРОВОДКИ

17. Система настройки луча передних фар

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

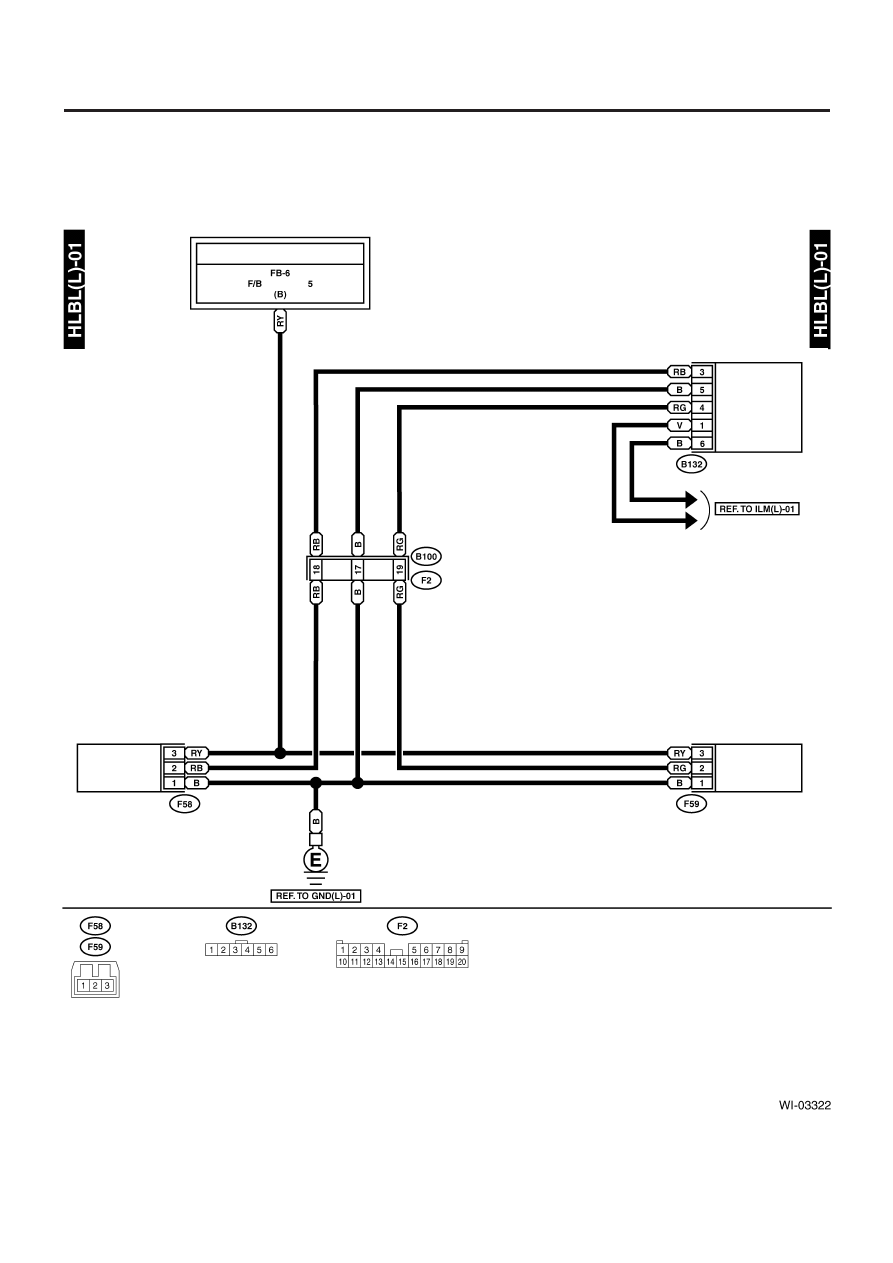

Переключатель регулятора луча передних фар

Регулятор луча передней фары LH

Регулятор луча передней фары RH

Черный

Черный

Синий
