Subaru Forester (2004 год). Руководство - часть 875

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

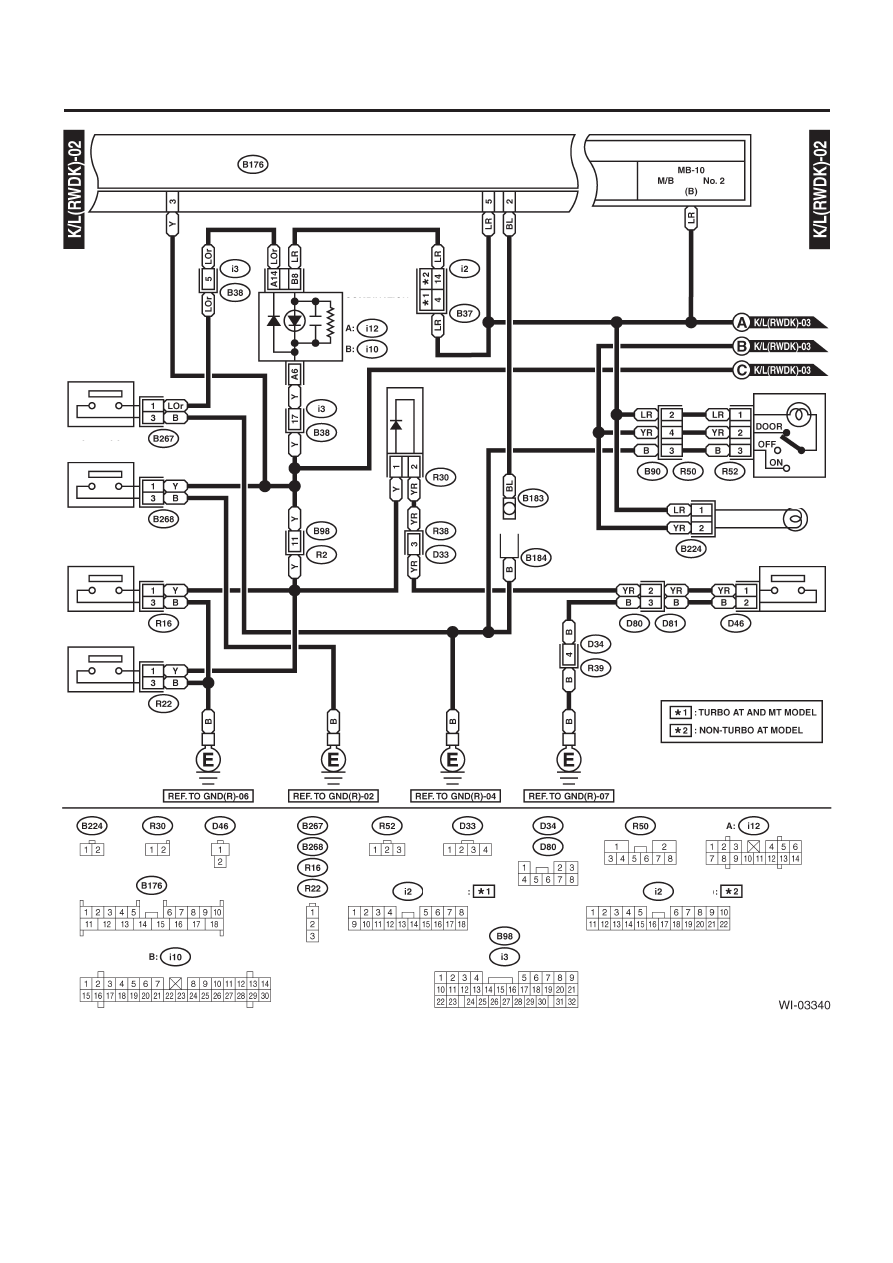

WI-204

СИСТЕМА ПРОВОДКИ

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА

К ПИТАНИЮ

ПРЕДОХР.

КОМБИНАЦИОННЫЙ
ПРИБОР

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ ДВЕРИ LH

ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕЙ
ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ
ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ LH

ДИОД

КОННЕКТОР
ДОСТУПA БЕЗ
КЛЮЧА

ОСВЕЩЕНИЕ КЛЮЧА

ОСВЕЩЕНИЕ САЛОНА

ПЕРЕКЛЮЧАТЕЛЬ ЗАЩЕЛКИ
ЗАДНЕЙ ДВЕРЦЫ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

МОДЕЛЬ АТ

МОДЕЛЬ МТ

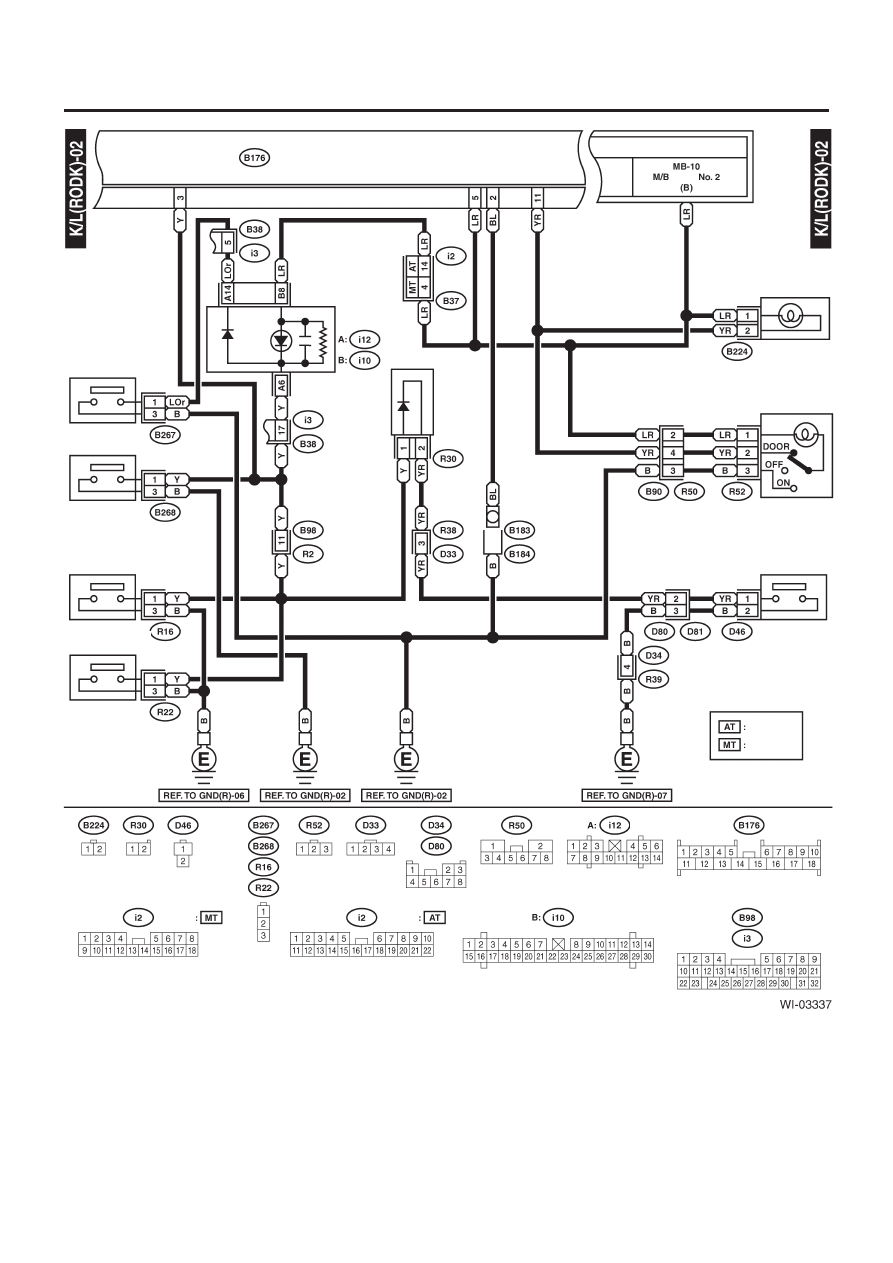

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-205

СИСТЕМА ПРОВОДКИ

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА

ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ
(СТОРОНА ВОДИТЕЛЯ)

ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ ЗАМКА
ПЕРЕДНЕЙ ДВЕРИ
(СТОРОНА
ПАССАЖИРА)

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ ЗАМКА
ЗАДНЕЙ ДВЕРИ LH

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ ЗАМКА
ЗАДНЕЙ ДВЕРИ RH

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
ЗАМКА ЗАДНЕЙ ДВЕРЦЫ

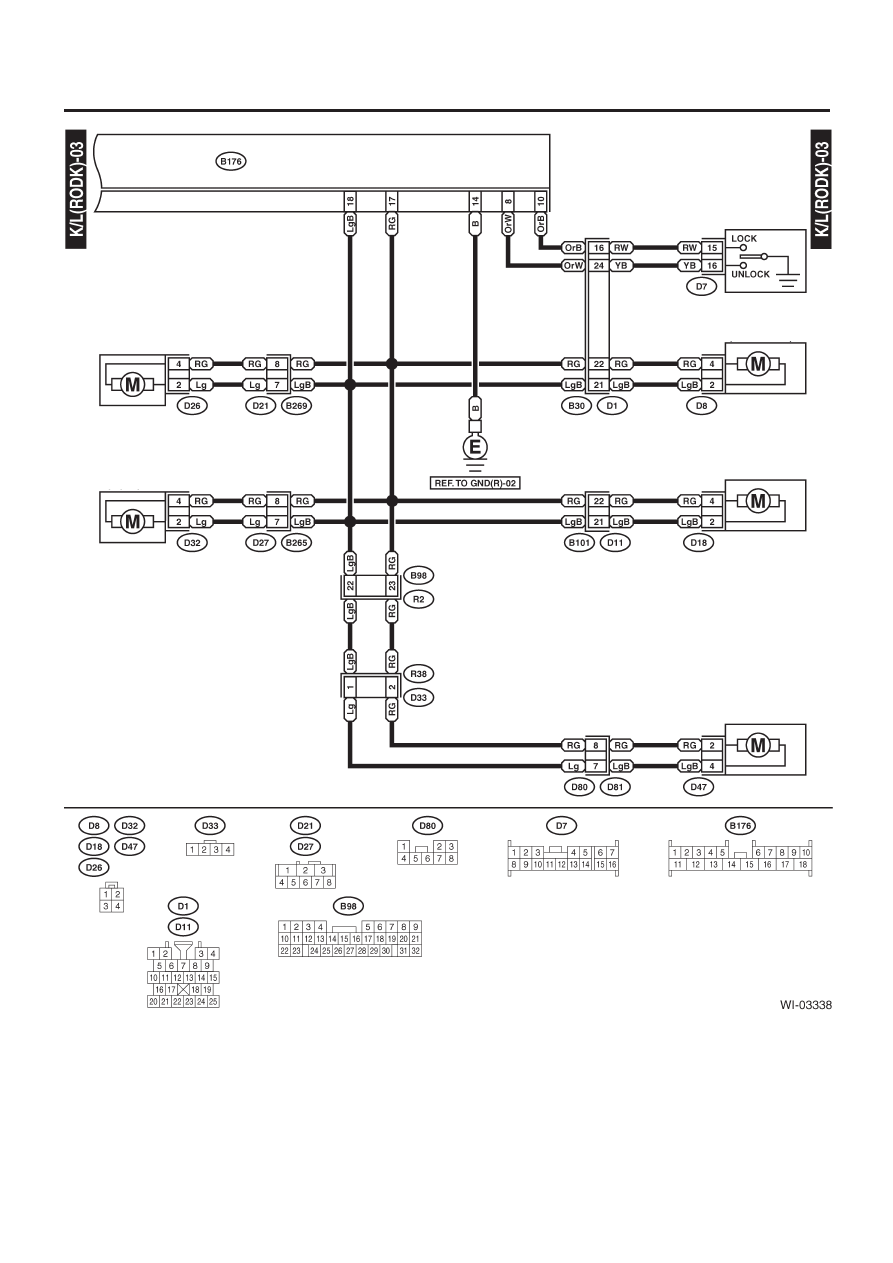

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-206

СИСТЕМА ПРОВОДКИ

3. МОДЕЛЬ RHD С ДВОЙНЫМ ЗАМКОМ

ЧЕРНЫЙ

К ПИТАНИЮ

ПРЕДОХР.

РЕЛЕ ЗАДНЕГО

РАЗМОРАЖИВАТЕЛЯ

ПРЕДОХР.

ПРЕДОХР.

МОТОР СТАРТЕРА

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА

МОДУЛЬ УПРАВЛЕНИЯ ДВОЙНЫМ ЗАМКОМ

СЕРЫЙ

СЕРЫЙ

ПРЕДУПРЕЖДАЮЩИЙ
ПЕРЕКЛЮЧАТЕЛЬ
КЛЮЧА

МОДЕЛЬ МТ

МОДЕЛЬ АТ

К КЛЕММЕ АККУМУЛЯТОРА

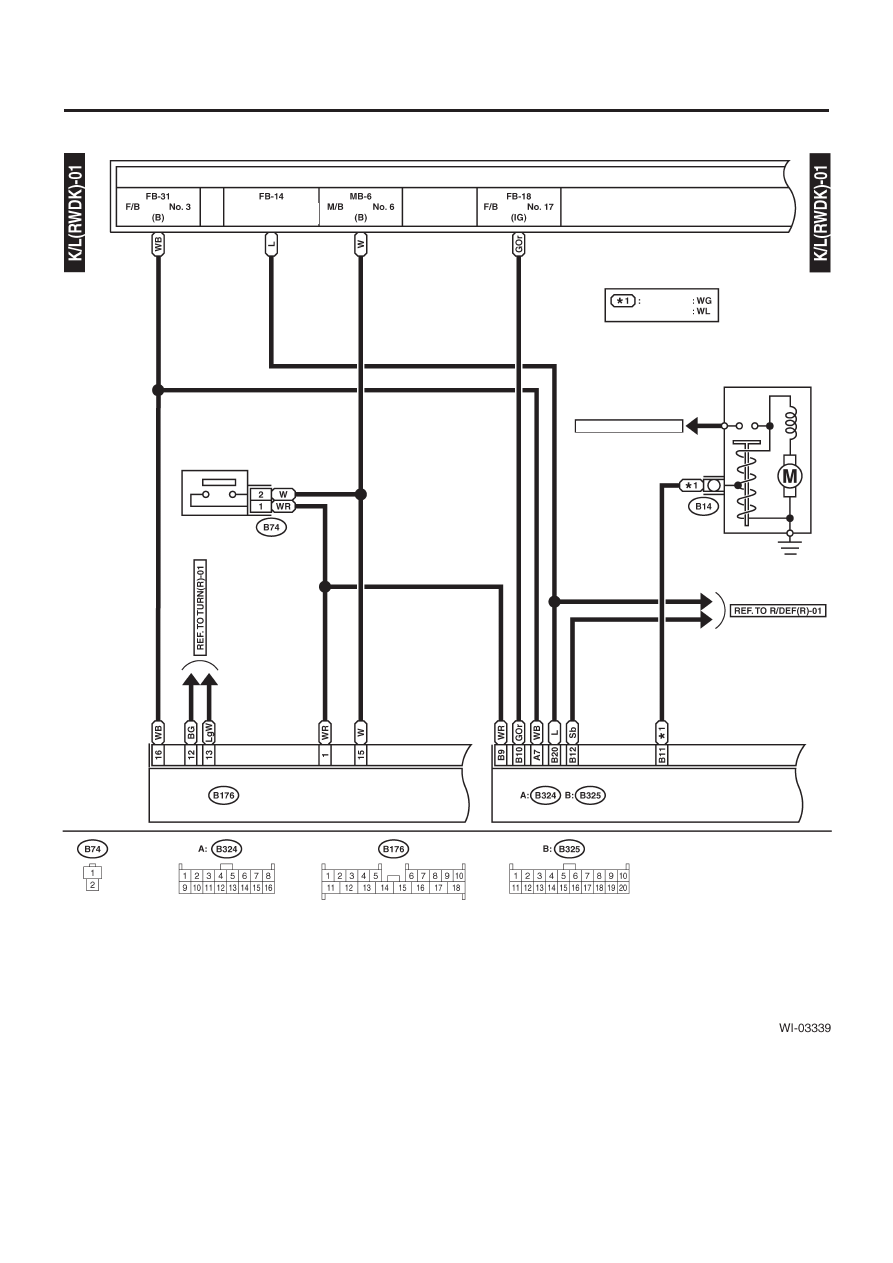

СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

WI-207

СИСТЕМА ПРОВОДКИ

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА

К ПИТАНИЮ

ПРЕДОХР.

КОМБИНАЦИОННЫЙ
ПРИБОР

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ ДВЕРИ LH

ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕЙ
ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДНЕЙ
ДВЕРИ RH

ПЕРЕКЛЮЧАТЕЛЬ
ЗАДНЕЙ ДВЕРИ LH

ДИОД

ОСВЕЩЕНИЕ САЛОНА

ОСВЕЩЕНИЕ КЛЮЧА

ПЕРЕКЛЮЧАТЕЛЬ ЗАЩЕЛКИ
ЗАДНЕЙ ДВЕРЦЫ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

КОННЕКТОР
ВВОДА КОДА
