Subaru Forester (2004 год). Руководство - часть 859

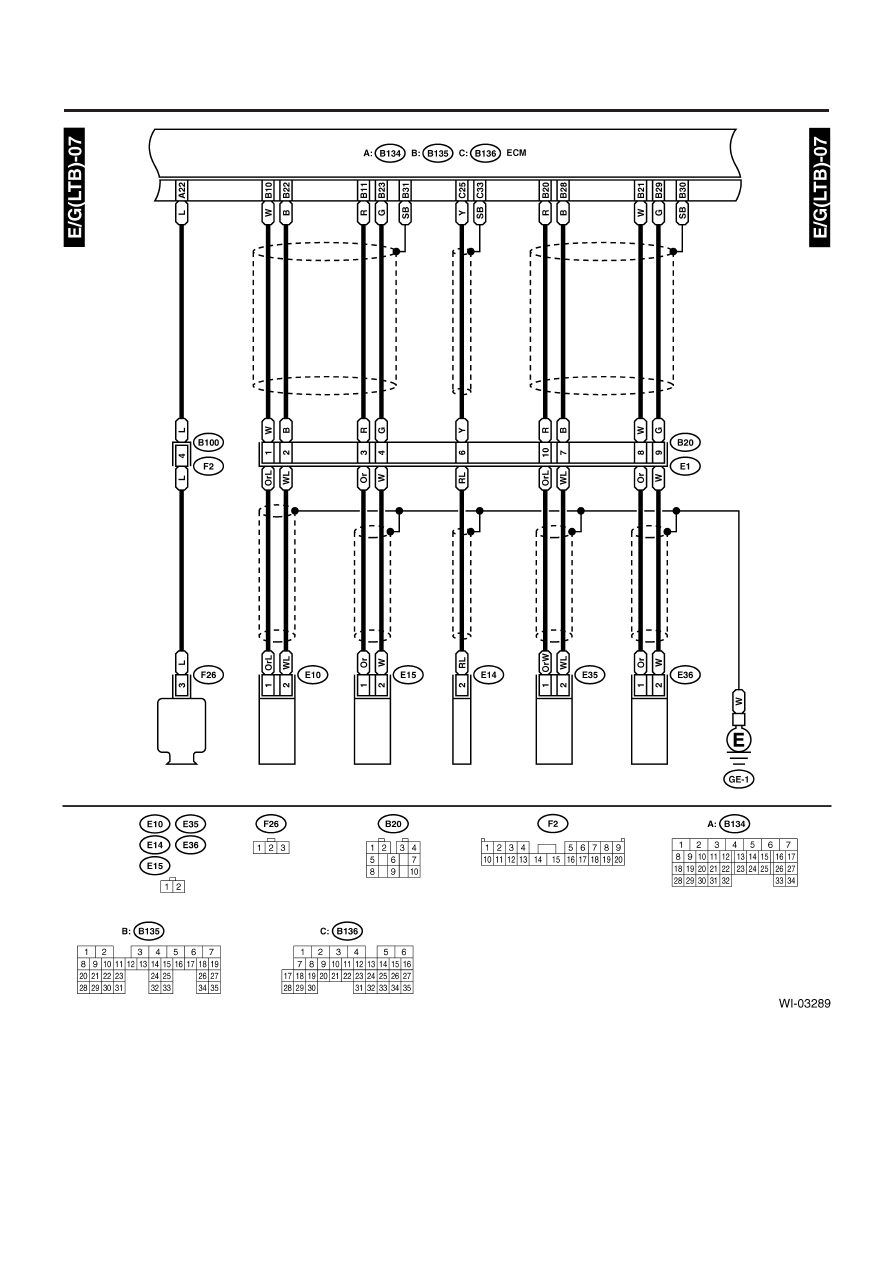

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-140

СИСТЕМА ПРОВОДКИ

ГЕНЕРАТОР

ДАТЧИК
ПОЛОЖЕНИЯ
КОЛЕНВАЛА

ДАТЧИК
ПОЛОЖЕНИЯ
РАСПРЕДВАЛА

ДАТЧИК
ДЕТОНАЦИИ

ДАТЧИК
УГЛА
AVCS LH

ДАТЧИК
УГЛА
AVCS RH

СВЕТЛО-СЕРЫЙ

СВЕТЛО-СЕРЫЙ

СИНИЙ

ЗЕЛЕНЫЙ

СВЕТЛО-СЕРЫЙ

КОРИЧНЕВЫЙ

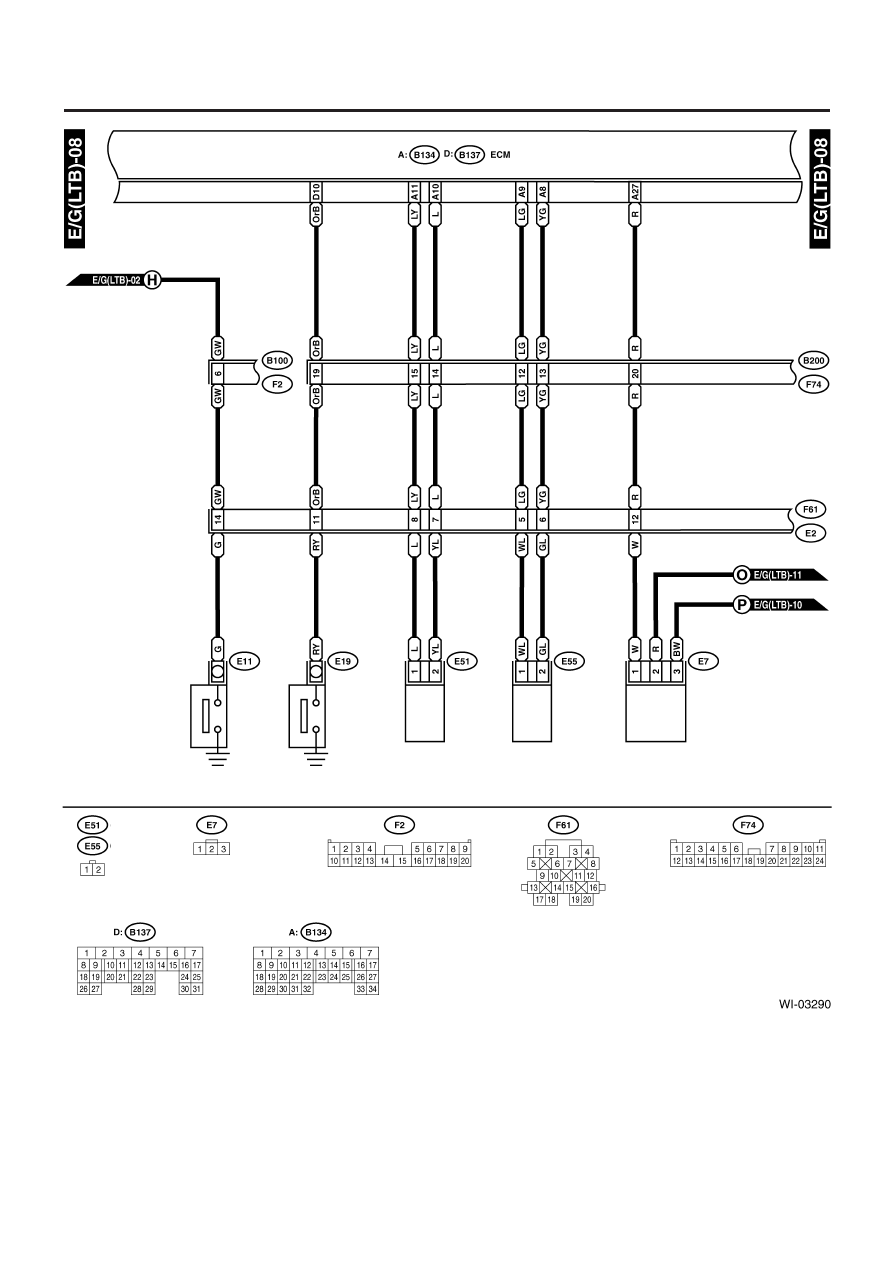

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-141

СИСТЕМА ПРОВОДКИ

Переключатель

давления масла

Переключатель

давления масла

усилителя руля

Барабанный клапан

генератора LH

Барабанный клапан

генератора RH

Соленоидный клапан

управления воздухом

холостого хода

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

СВЕТЛО-СЕРЫЙ

СИНИЙ

ЧЕРНЫЙ

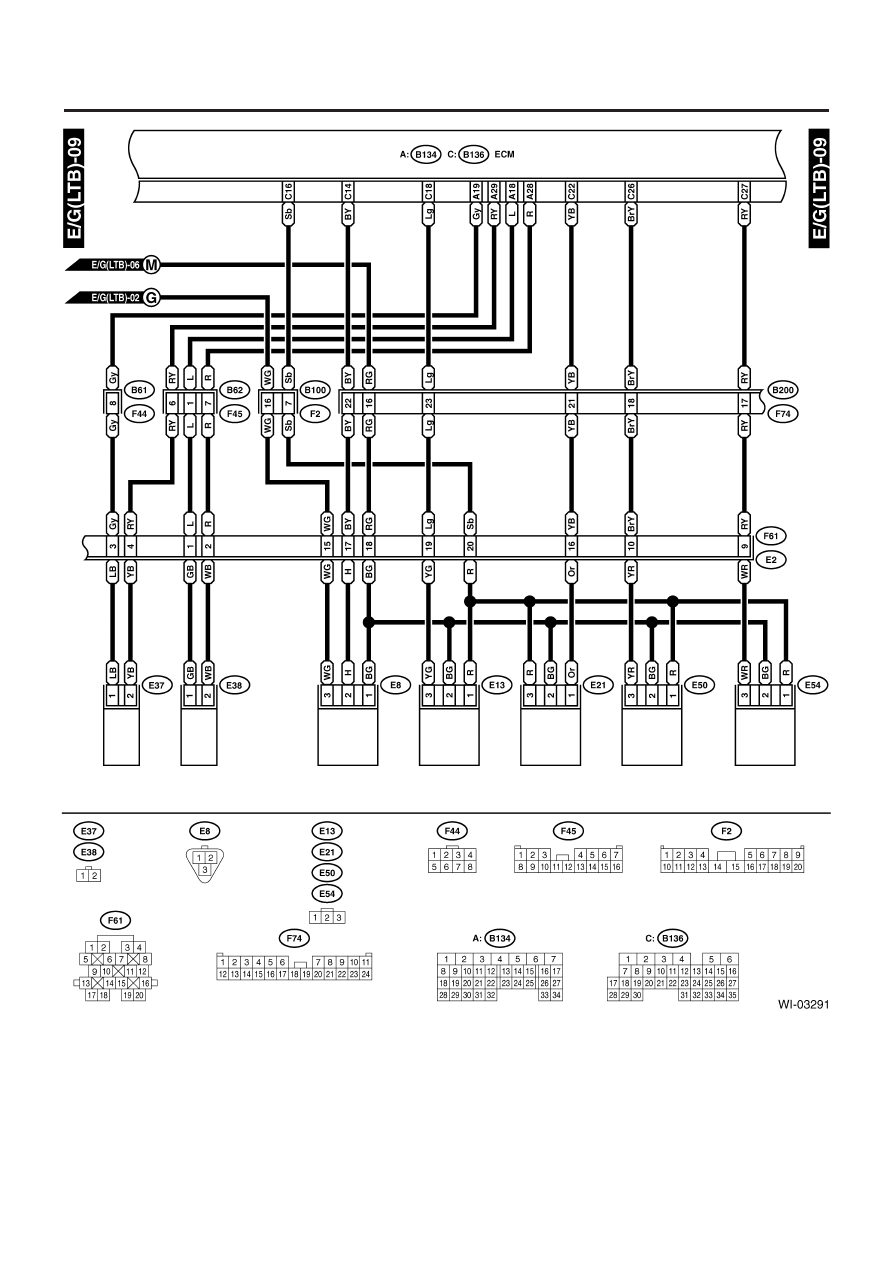

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-142

СИСТЕМА ПРОВОДКИ

СОЛЕНОИДНЫЙ
КЛАПАН УПРАВЛЕ-
НИЯ МАСЛЯНЫМ
ПОТОКОМ LH

СОЛЕНОИДНЫЙ
КЛАПАН УПРАВЛЕ-
НИЯ МАСЛЯНЫМ
ПОТОКОМ RH

ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ
И ТЕРМОМЕТР

ДАТЧИК
ПОЛОЖЕНИЯ
ДРОССЕЛЯ

ДАТЧИК
АБСОЛЮТНОГО
ДАВЛЕНИЯ
КОЛЛЕКТОРА

ДАТЧИК УГЛА
БАРАБАННОГО
КЛАПАНА
ГЕНЕРАТОРА LH

ДАТЧИК УГЛА
БАРАБАННОГО
КЛАПАНА
ГЕНЕРАТОРА RH

СИНИЙ

СИНИЙ

СВЕТЛО-СЕРЫЙ

СИНИЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

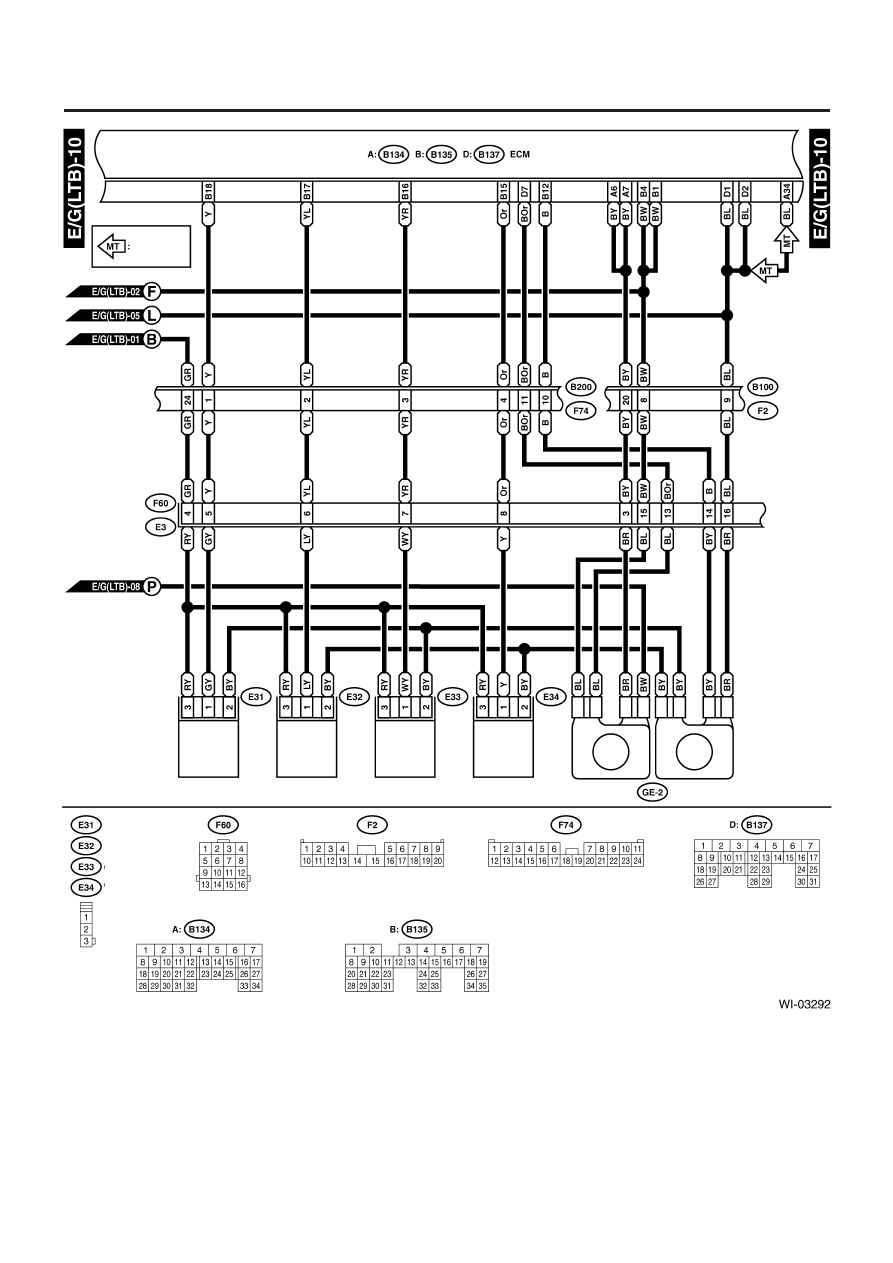

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-143

СИСТЕМА ПРОВОДКИ

КАТУШКА
ЗАЖИГАНИЯ № 1

КАТУШКА
ЗАЖИГАНИЯ № 2

КАТУШКА
ЗАЖИГАНИЯ № 3

КАТУШКА
ЗАЖИГАНИЯ № 4

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

КОРИЧНЕВЫЙ

СИНИЙ

МОДЕЛЬ МТ
