Subaru Forester (2004 год). Руководство - часть 857

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

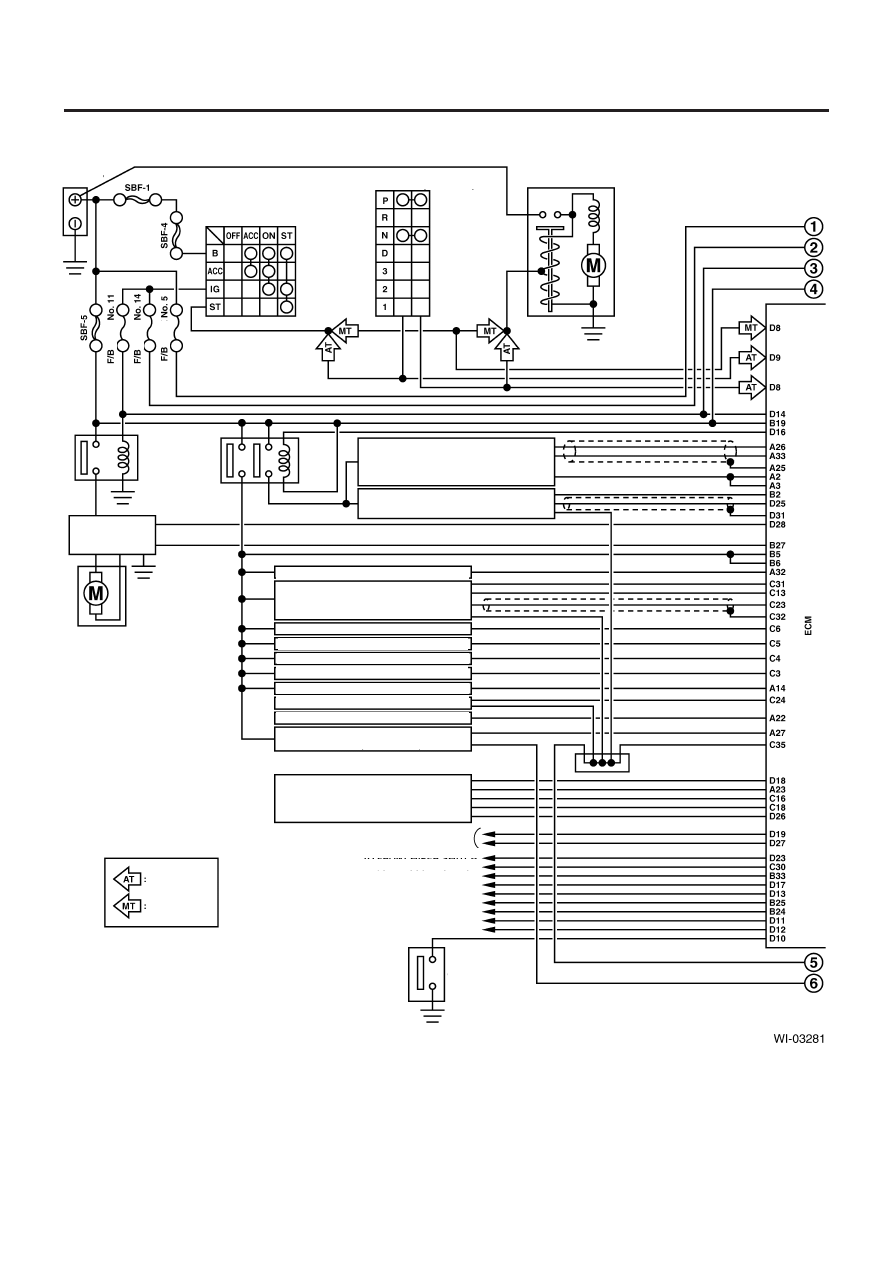

WI-132

СИСТЕМА ПРОВОДКИ

2.  МОДЕЛЬ LHD ТУРБО

Аккумулятор

Переключатель зажигания

Ингибиторный переключатель (АТ)

Мотор стартера

Реле
топливного
насоса

МОДУЛЬ
УПРАВЛЕНИЯ
ТОПЛИВНОГО
НАСОСА

Главное
реле

Соленоидный клапан  выпускного тракта

Топливный инжектор № 1

Топливный инжектор № 2

Соленоидный клапан управления продувкой

Датчик температуры выхлопного газа

Генератор

Топливный инжектор № 3

Топливный инжектор № 4

TCM (модель АТ)

К ПЕРЕКЛЮЧАТЕЛЮ ДАВЛЕНИЯ А/С

К РЕЛЕ А/С

К ТАЙМЕРУ РАЗМОРАЖИВАТЕЛЯ ЗАДНЕГО СТЕКЛА

К ПЕРЕКЛЮЧАТЕЛЮ ОСВЕЩЕНИЯ

К МОДУЛЮ УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ

К ПЕРЕКЛЮЧАТЕЛЮ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ

Топливный
насос

МОДЕЛЬ АТ

МОДЕЛЬ МТ

ПРЕДОХР

.

ПРЕДОХР

.

ПРЕДОХР

.

Передний датчик кислорода (A/F)

Задний датчик кислорода

Датчик потока воздуха

Соленоидный клапан управления воздухом
холостого хода (модель 2.0 L)

К ТЕРМОПЕРЕКЛЮЧАТЕЛЮ ИСПАРЕНИЯ

К РЕЛЕ МОТОРА ВОЗДУХОДУВКИ

К РЕЛЕ ГЛАВНОГО/ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА 1
К РЕЛЕ ГЛАВНОГО/ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА 2

Соединительный
коннектор
заземления датчика

ПЕРЕКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ
МАСЛА
УСИЛИТЕЛЯ
РУЛЯ

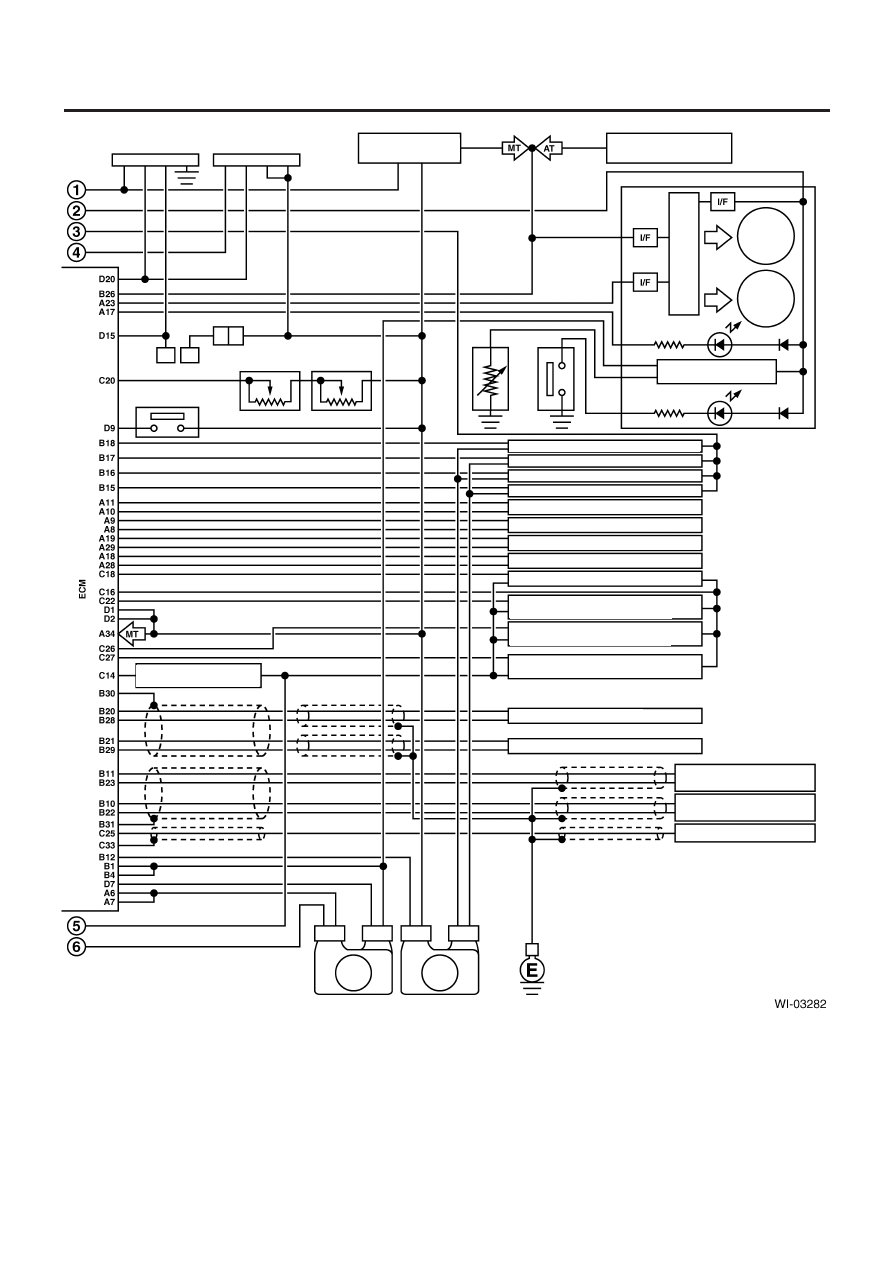

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-133

СИСТЕМА ПРОВОДКИ

Коннектор
связи данных

Ограничительный
коннектор

Датчик скорости
автомобиля (МТ)

Спидо-

метр

Световой индика-
тор неполадки

Измеритель температуры
охладителя двигателя

ПРЕДУПРЕЖДАЮ-
ЩИЙ СВЕТОВОЙ
СИГНАЛ ДАВЛЕНИЯ
МАСЛА

Т

ермометр

Переключтаель

давления масла

Датчик положения
коленвала

Датчик положения
распредвала

Датчик детонации

Датчик положения дросселя

Тахометр

TCM (АТ)

Комбинационный прибор

Специальный центральный

процессор

Коннектор тестового режима

ДАТЧИК
УРОВНЯ ТОПЛИВА

Коннектор конца линии

Переключатель  нейт-
рального положения (МТ)

Заземление двигателя

Заземление двигателя

ДАТЧИК АБСОЛЮТНОГО
ДАВЛЕНИЯ КОЛЛЕКТОРА

ДАТЧИК УГЛА БАРАБАННОГО КЛАПАНА
ГЕНЕРАТОРА LH

ДАТЧИК УГЛА БАРАБАННОГО КЛАПАНА
ГЕНЕРАТОРА RH

ДАТЧИК УРОВНЯ
ТОПЛИВА НИЖЕ
МИНИМАЛЬНОГО

КАТУШКА ЗАЖИГАНИЯ № 1

КАТУШКА ЗАЖИГАНИЯ № 2

КАТУШКА ЗАЖИГАНИЯ № 3

КАТУШКА ЗАЖИГАНИЯ № 4

БАРАБАННЫЙ КЛАПАН ГЕНЕРАТОРА LH

БАРАБАННЫЙ КЛАПАН ГЕНЕРАТОРА RH

Соленоид LH управления масляным потоком LH

Соленоид RH управления масляным потоком RH

ДАТЧИК УГЛА AVCS LH

ДАТЧИК УГЛА AVCS RH

ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

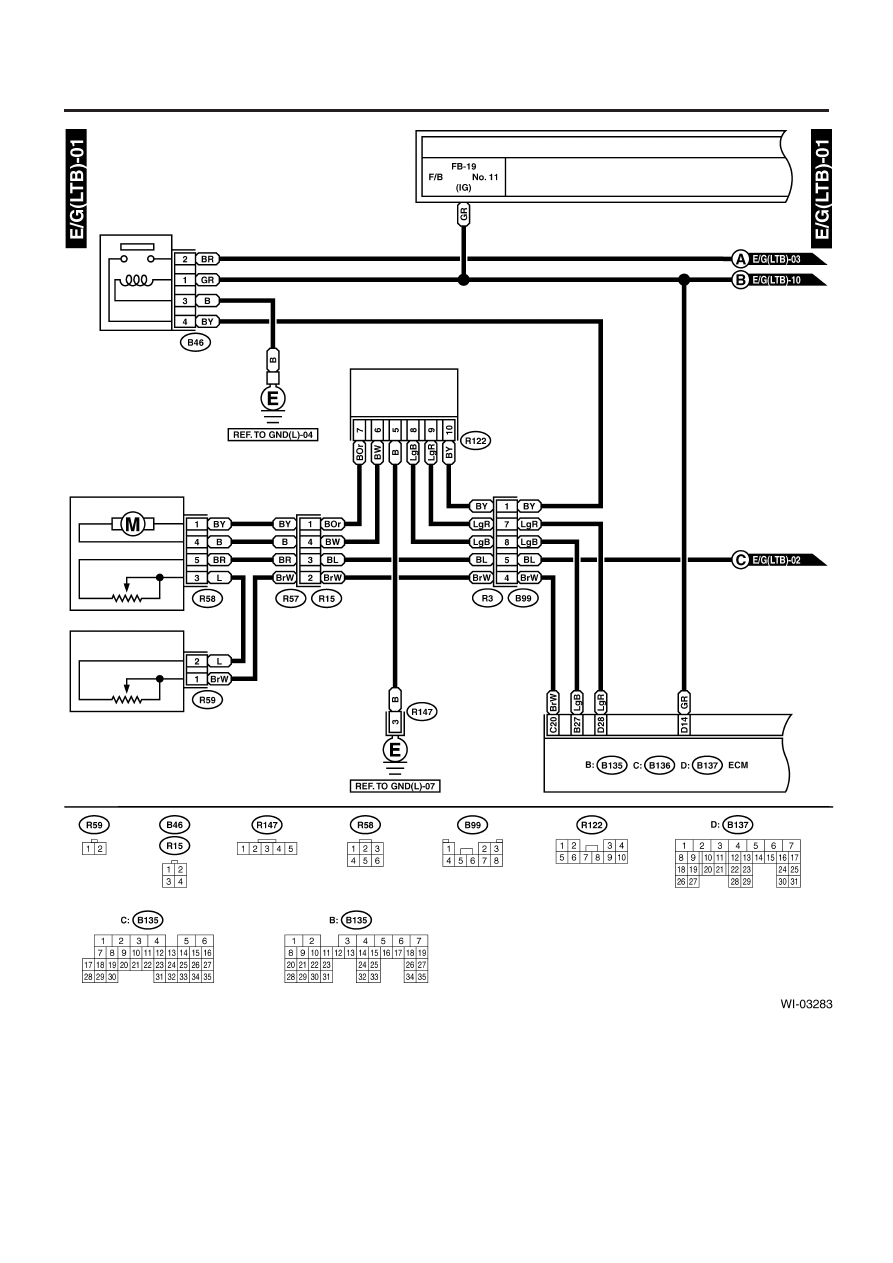

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-134

СИСТЕМА ПРОВОДКИ

К питанию

Реле топливного
насоса

Устройство топливного насоса

Топливный насос

ПРЕДОХР.

Датчик уровня топлива
ниже минимального

Датчик уровня топлива

МОДУЛЬ
УПРАВЛЕНИЯ
ТОПЛИВНЫМ
НАСОСОМ

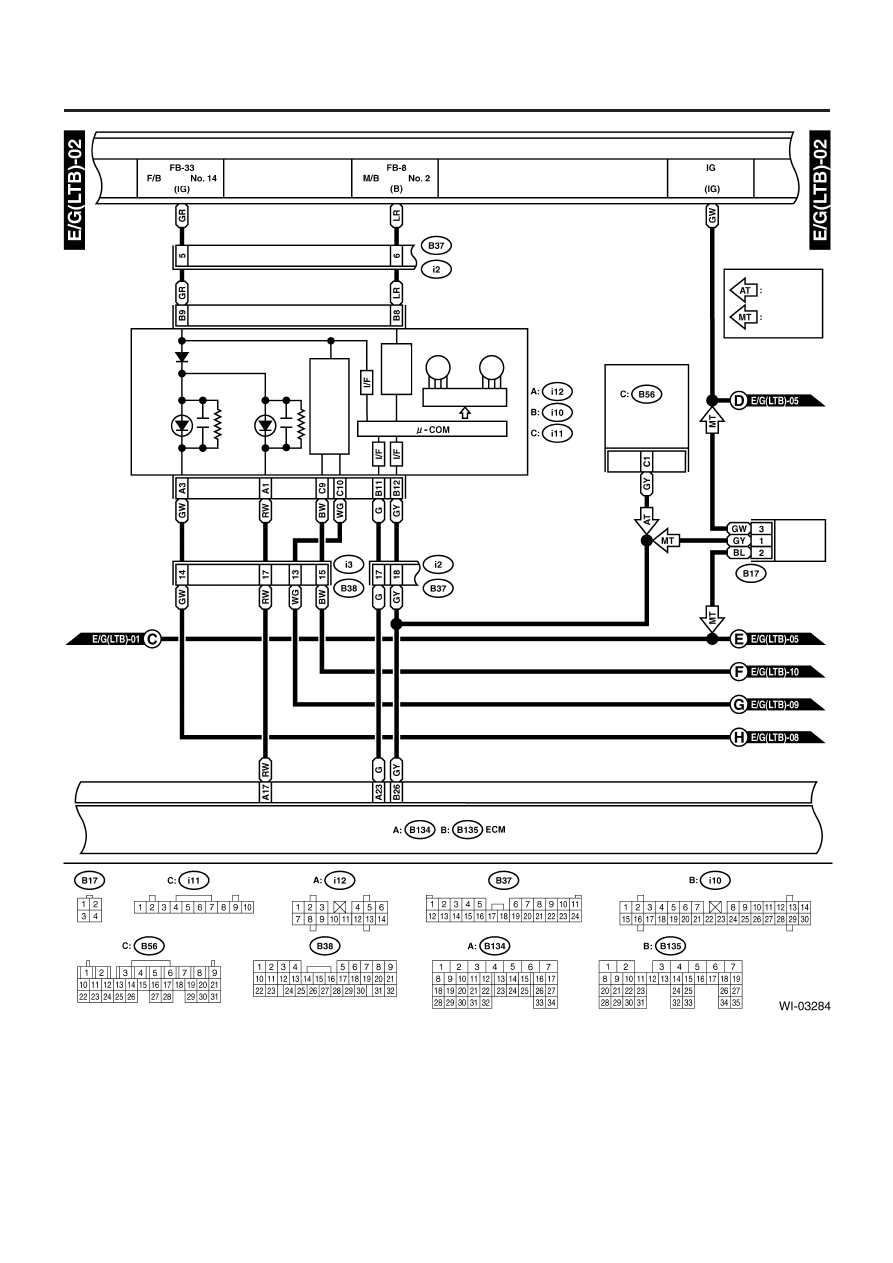

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-135

СИСТЕМА ПРОВОДКИ

К питанию

Спидометр

Водитель

Комбинационный
прибор

Датчик скорости
автомобиля (МТ)

Предупреждающий световой

сигнал давления масла

Световой индикатор

неполадки

Измеритель

температуры охлади-

теля двигателя

Цепь

POWER

Тахометр

МОДЕЛЬ АТ

МОДЕЛЬ МТ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

ПРЕДОХР.

ПРЕДОХР.

РЕЛЕ ЗАЖИГАНИЯ

ТСМ
(МОДЕЛЬ АТ)
