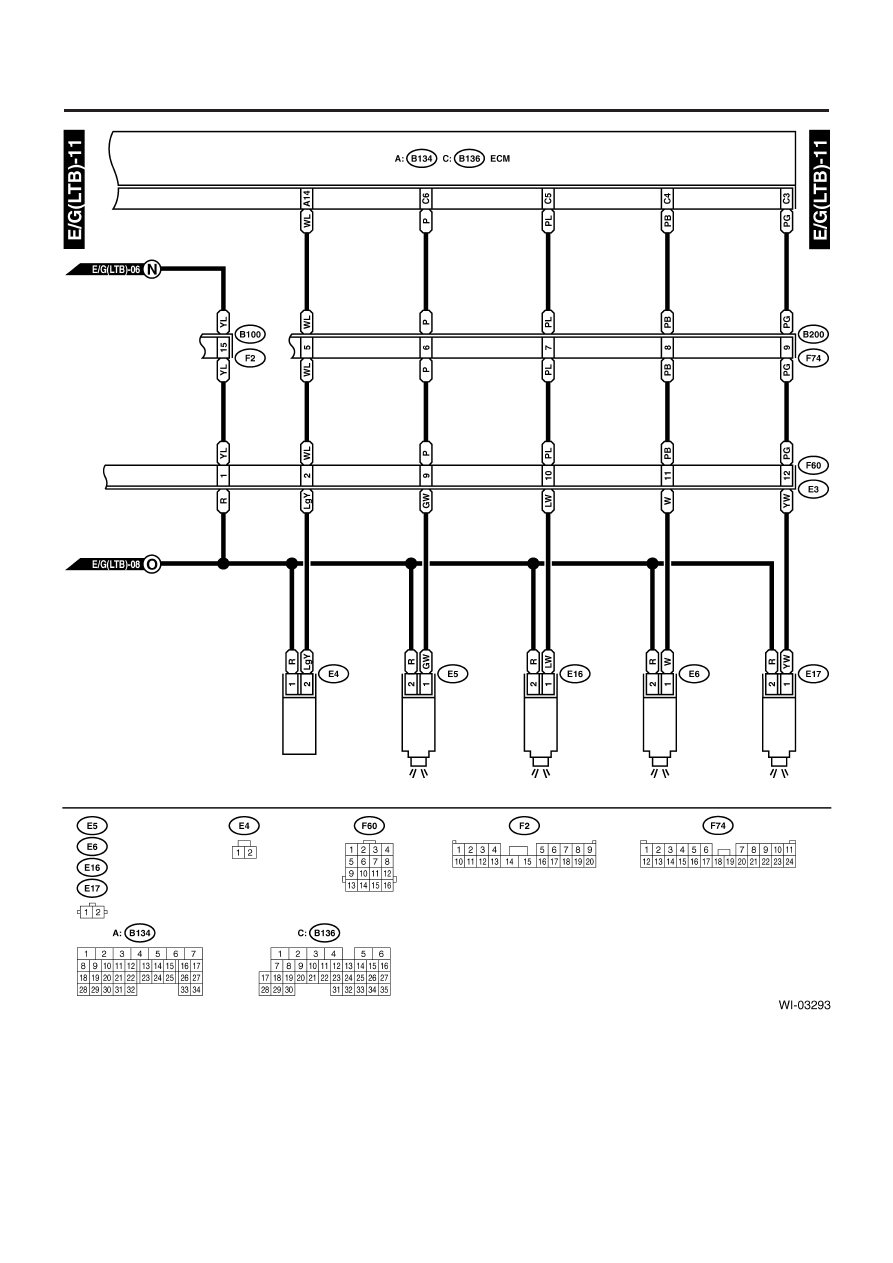

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-144

СИСТЕМА ПРОВОДКИ

ИНЖЕКТОР
ТОПЛИВА № 1

ИНЖЕКТОР
ТОПЛИВА № 2

ИНЖЕКТОР
ТОПЛИВА № 3

ИНЖЕКТОР
ТОПЛИВА № 4

ТЕМНО-СЕРЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

КОРИЧНЕВЫЙ

СИНИЙ

ТЕМНО-СЕРЫЙ

ТЕМНО-СЕРЫЙ

ТЕМНО-СЕРЫЙ

СОЛЕНОИДНЫЙ
КЛАПАН
УПРАВЛЕНИЯ
ПРОДУВКОЙ

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-145

СИСТЕМА ПРОВОДКИ

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-146

СИСТЕМА ПРОВОДКИ

3.  МОДЕЛЬ RHD НЕ ТУРБО

Аккумулятор

Переключатель зажигания

Ингибиторный переключатель (АТ)

Мотор стартера

Реле
топливного
насоса

Главное
реле

Топливный инжектор № 1

Топливный инжектор № 2

Соленоидный клапан управления продувкой

Топливный инжектор № 3

Топливный инжектор № 4

Соленоидный клапан управления
воздухом холостого хода

TCM (модель АТ)

К реле кондиционера воздуха

К переключателю кондиционера воздуха

К реле главного вентилятора

К реле вспомогательного вентилятора

К таймеру размораживателя заднего стекла

К переключателю освещения

К переключателю давления А/С

К соленоиду крана отопителя (модель 2.0 L)

К модулю управления иммобилайзером

К переключателю передних стеклоочистителей

Топливный
насос

МОДЕЛЬ АТ

МОДЕЛЬ МТ

МОДЕЛЬ С БЕЗОПАСНОСТЬЮ

МОДЕЛЬ БЕЗ БЕЗОПАСНОСТИ

МОДЕЛЬ 2.0 L

ПРЕДОХР

.

ПРЕДОХР

.

ПРЕДОХР

.

Передний датчик кислорода (A/F)

Задний датчик кислорода

Клапан EGR

К термопереключателю испарения

Соединительный
коннектор
заземления датчика

К МОДУЛЮ УПРАВЛЕНИЯ
БЕЗОПАСНОСТЬЮ

РЕЛЕ
БЕЗОПАС-
НОСТИ

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-147

СИСТЕМА ПРОВОДКИ

Ограничительный
коннектор конца линии

Ограничительный
коннектор

Коннектор
связи данных

Датчик скорости
автомобиля (МТ)

Катушка зажига-
ния и зажигатель

Спидо-

метр

Световой индика-
тор неполадки

Измеритель температуры
охладителя двигателя

Предупреждающий свето-
вой сигнал давления масла

Т

ермометр

Переключтаель давления масла

Датчик положения
коленвала

Датчик положения
распредвала

Датчик детонации

Датчик
положения
дросселя

Тахометр

TCM (АТ)

КОМБИНАЦИОННЫЙ ПРИБОР

Специальный центральный

процессор

Коннектор
тестового режима

Датчик уровня топлива
ниже минимального

Датчик
уровня топлива

Коннектор конца линии

Переключатель  нейтраль-
ного положения (МТ)

ГЕНЕРАТОР

Переключа-
тель
давления
масла
усилителя
руля

Заземление двигателя

Датчик абсолютного
давления коллектора

Датчик температуры
входящего воздуха

Датчик температуры
охладителя двигателя
