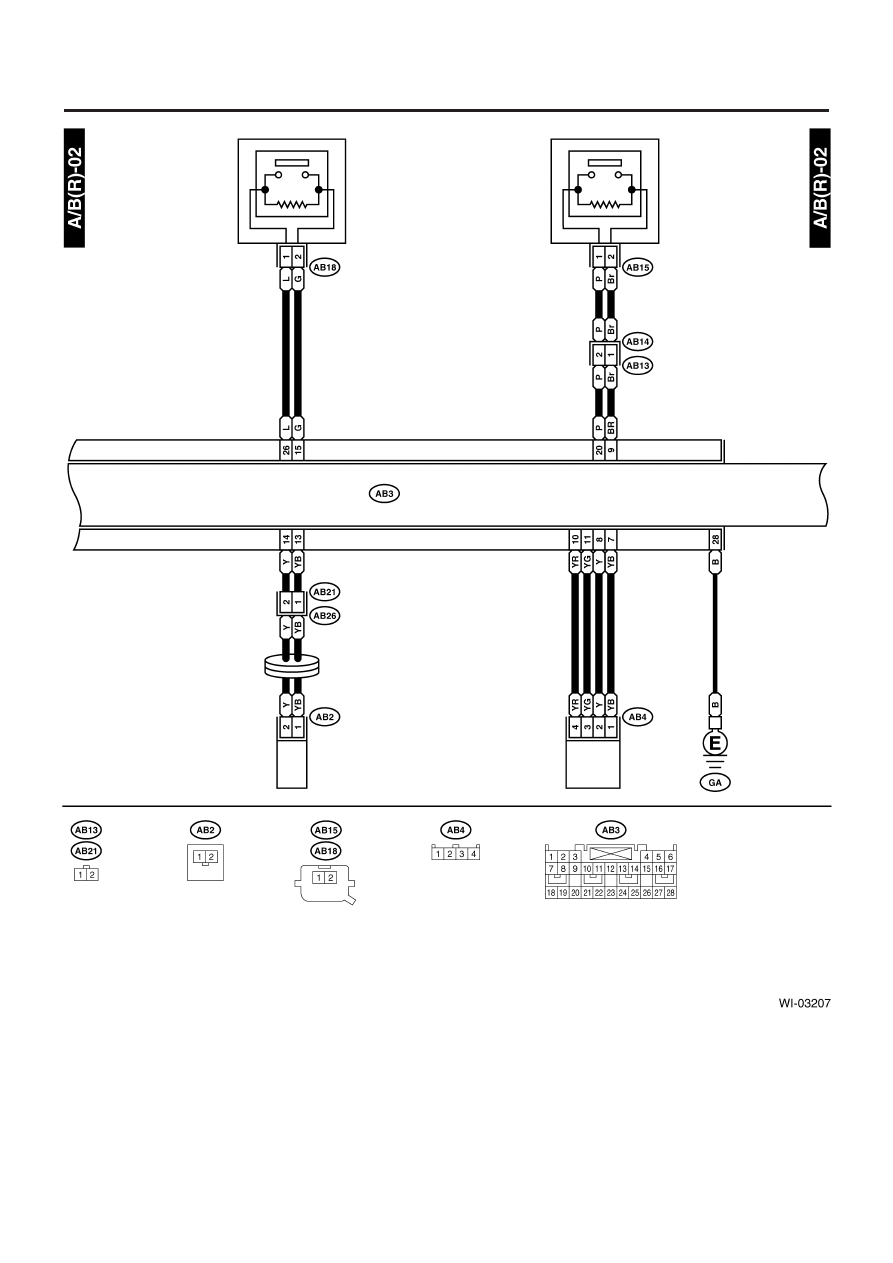

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

WI-56

СИСТЕМА ПРОВОДКИ

Передний вспомогательный датчик LH

Передний вспомогательный датчик RH

Модуль управления подушками безопасности

Рулевой поворотный
соединитель

Нагнетатель (сторона водителя)

Нагнетатель (сторона пассажира)

Желтый

Черный

Желтый

Желтый

Желтый

Желтый

Желтый

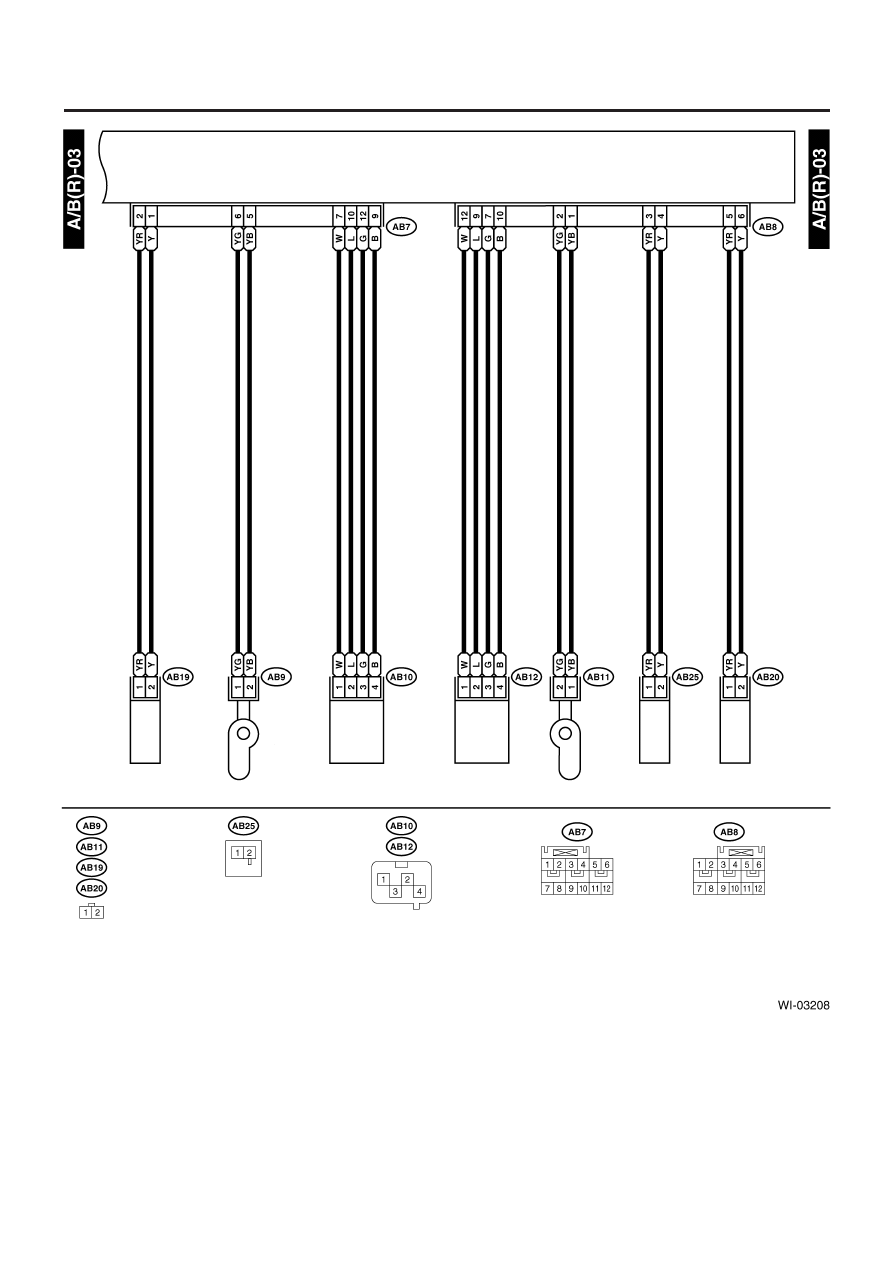

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

WI-57

СИСТЕМА ПРОВОДКИ

Модуль управления подушками безопасности

Предварительный

натяжитель LH

Нагнетатель
(сторона LH)

Датчик боковой

подушки RH

Датчик боковой

подушки LH

Нагнетатель

(сторона RH)

Предварительный

натяжитель RH

Предварительный

натяжитель поясного

ремня безопансости

Желтый

Желтый

Желтый

Желтый

Желтый

Желтый

Желтый

Желтый

Желтый

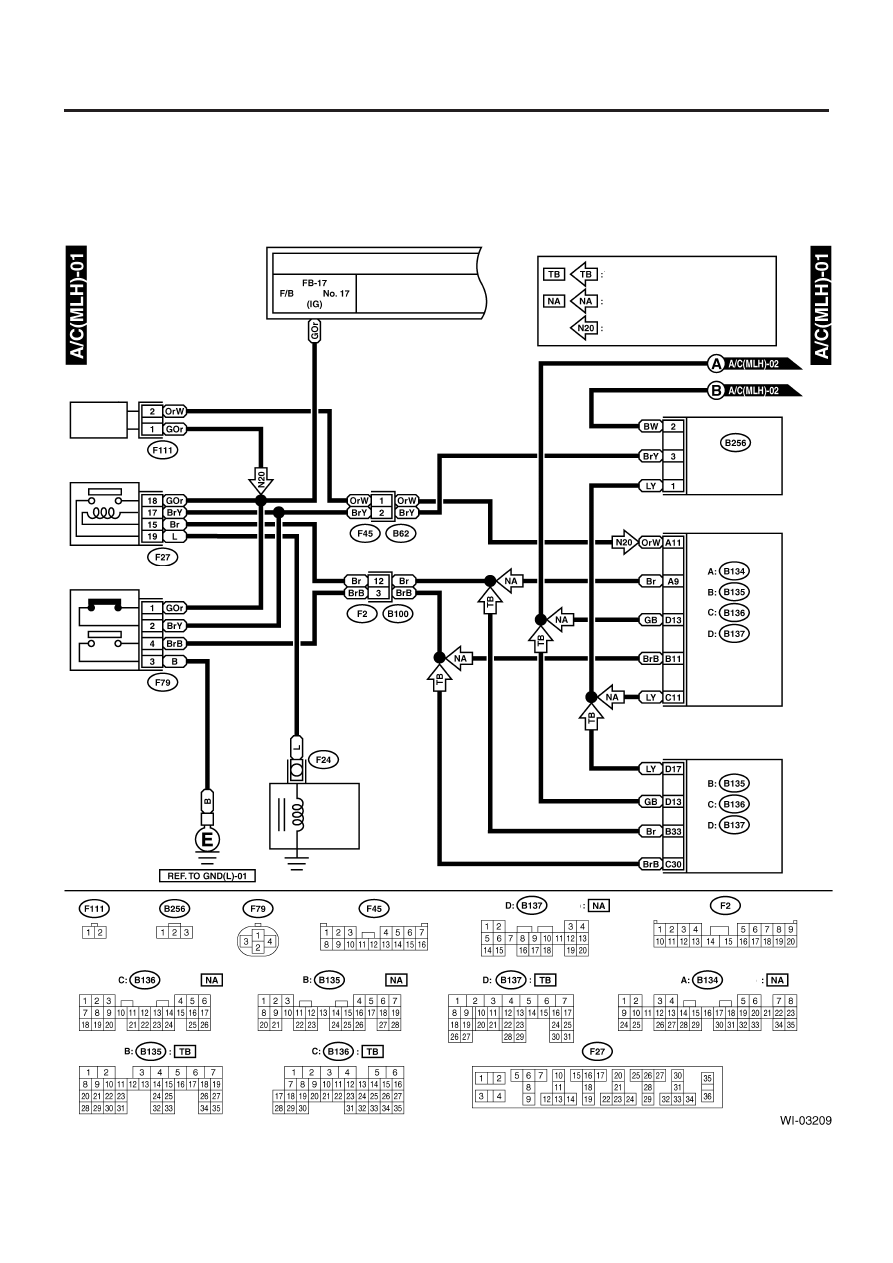

СИСТЕМА КОНДИЦИОНЕРА ВОЗДУХА

WI-58

СИСТЕМА ПРОВОДКИ

6. Система кондиционера воздуха

A: ДИАГРАММА ПРОВОДКИ

1. РУЧНОЙ A/C, МОДЕЛЬ LHD

К питанию

ТЕРМОПЕРЕКЛЮЧА-

ТЕЛЬ ИСПАРЕНИЯ

РЕЛЕ
КОНДИЦИОНЕРА ВОЗДУХА

ПЕРЕКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ A/C

СОЛЕНОИД КРАНА ОТОПИТЕЛЯ
(МОДЕЛЬ 2.0 L EC НЕ ТУРБО)

Модель турбо

Модель не турбо

Модель 2.0 L EC не турбо

МАГНИТ-
НАЯ МУФТА

КОМПРЕССОР

Серый

Серый

Серый

Серый

Серый

Синий

ДЕРЖАТЕЛЬ РЕЛЕ

ПРЕДОХР.

ЕСМ
(МОДЕЛЬ НЕ ТУРБО)

ЕСМ
(МОДЕЛЬ ТУРБО)

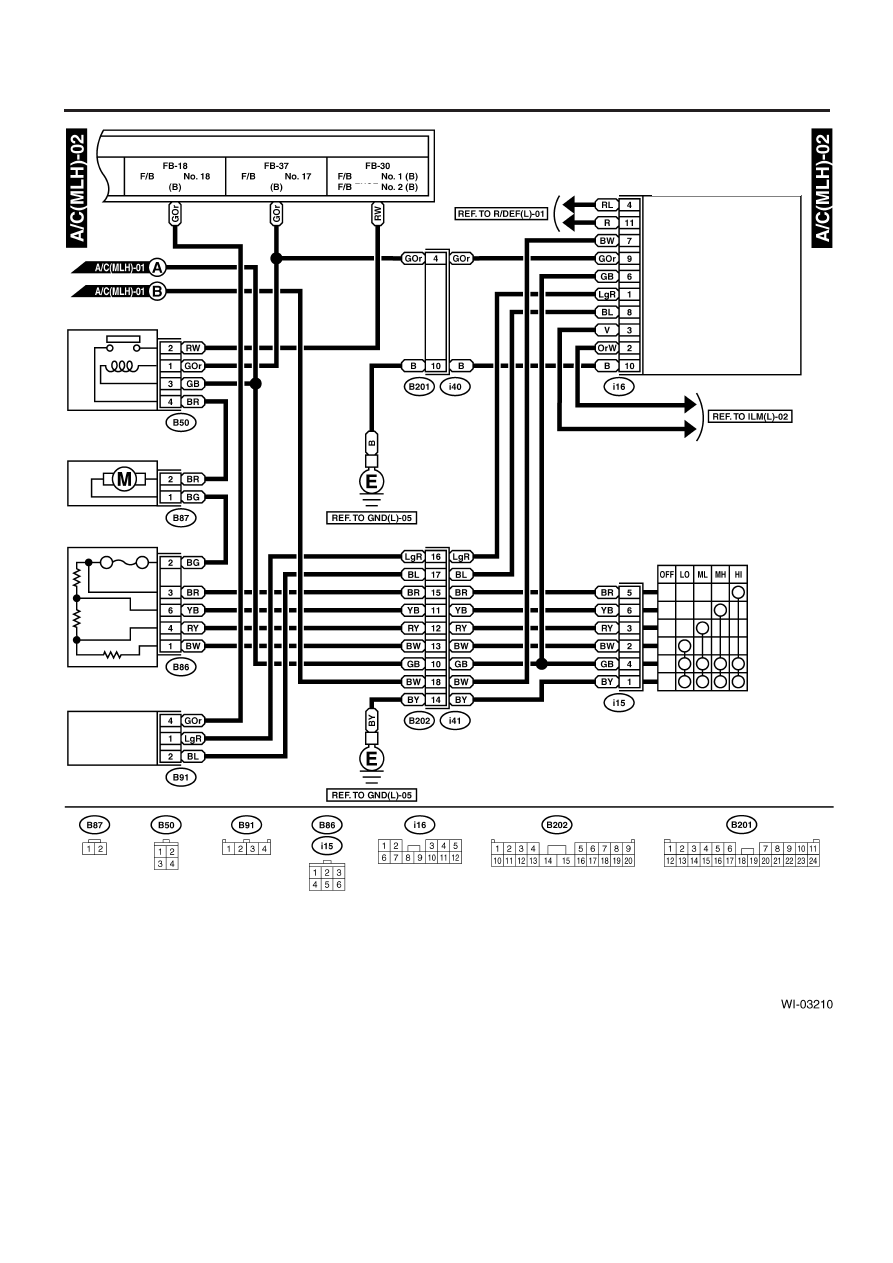

СИСТЕМА КОНДИЦИОНЕРА ВОЗДУХА

WI-59

СИСТЕМА ПРОВОДКИ

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

ПРЕДОХР.

ПРЕДОХР.

РЕЛЕ ВЕНТИЛЯТОРА
ВОЗДУХОДУВКИ

МОТОР ВОЗДУХОДУВКИ

РЕЗИСТОР МОТОРА
ВОЗДУХОДУВКИ

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
СВЕЖЕСТЬ/РЕЦИРКУЛЯЦИЯ

ПЕРЕКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА
ВОЗДУХА

ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА
ВОЗДУХОДУВКИ

СИНИЙ

ЧЕРНЫЙ
