Subaru Forester (2004 год). Руководство - часть 836

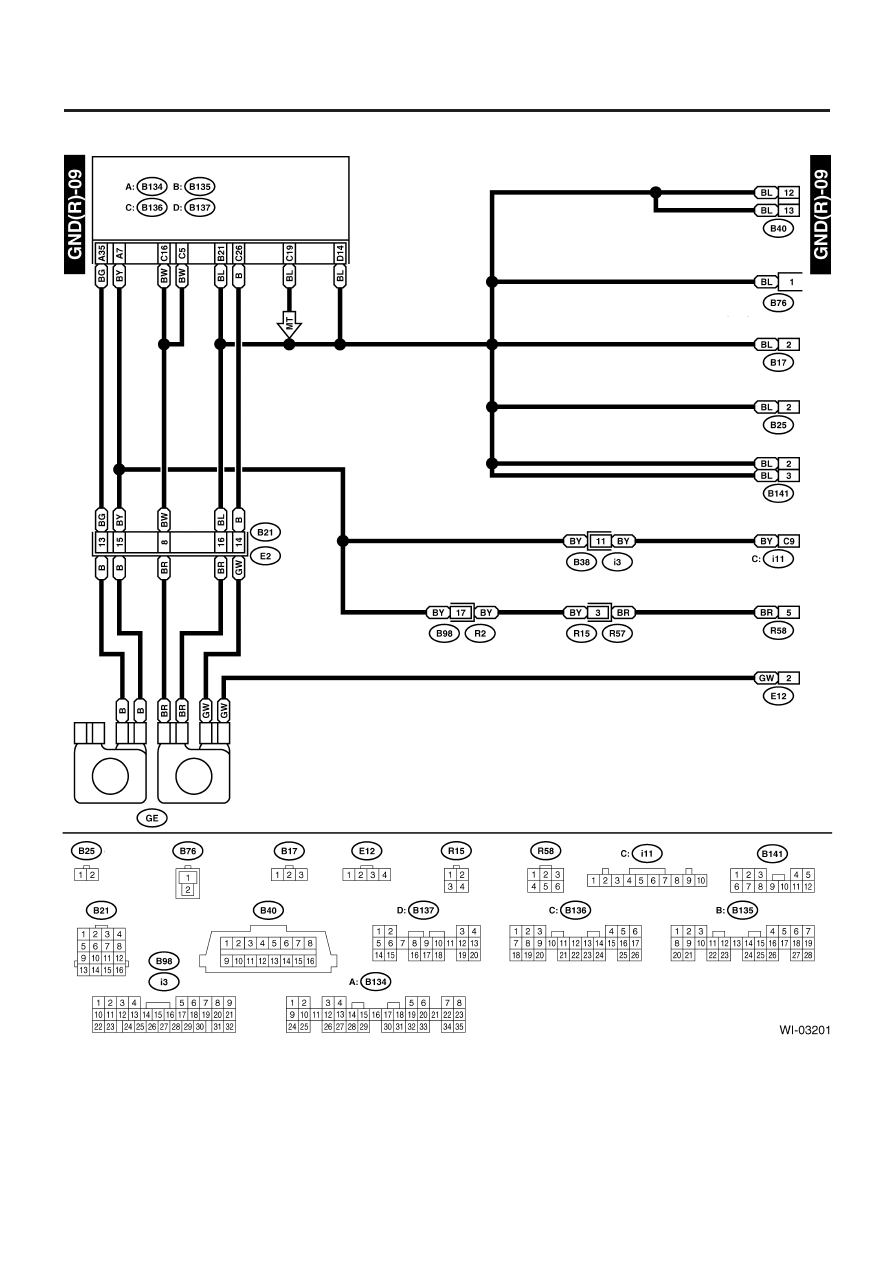

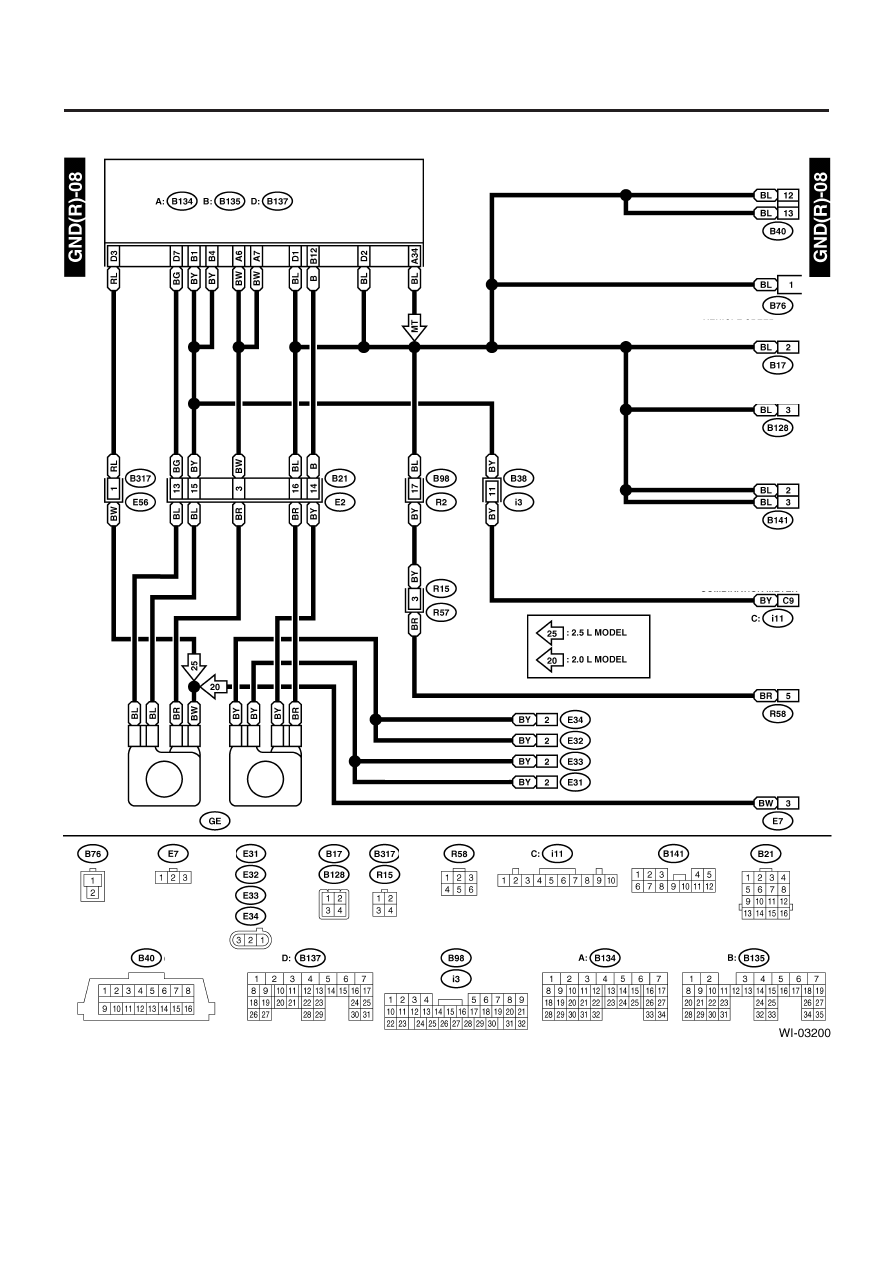

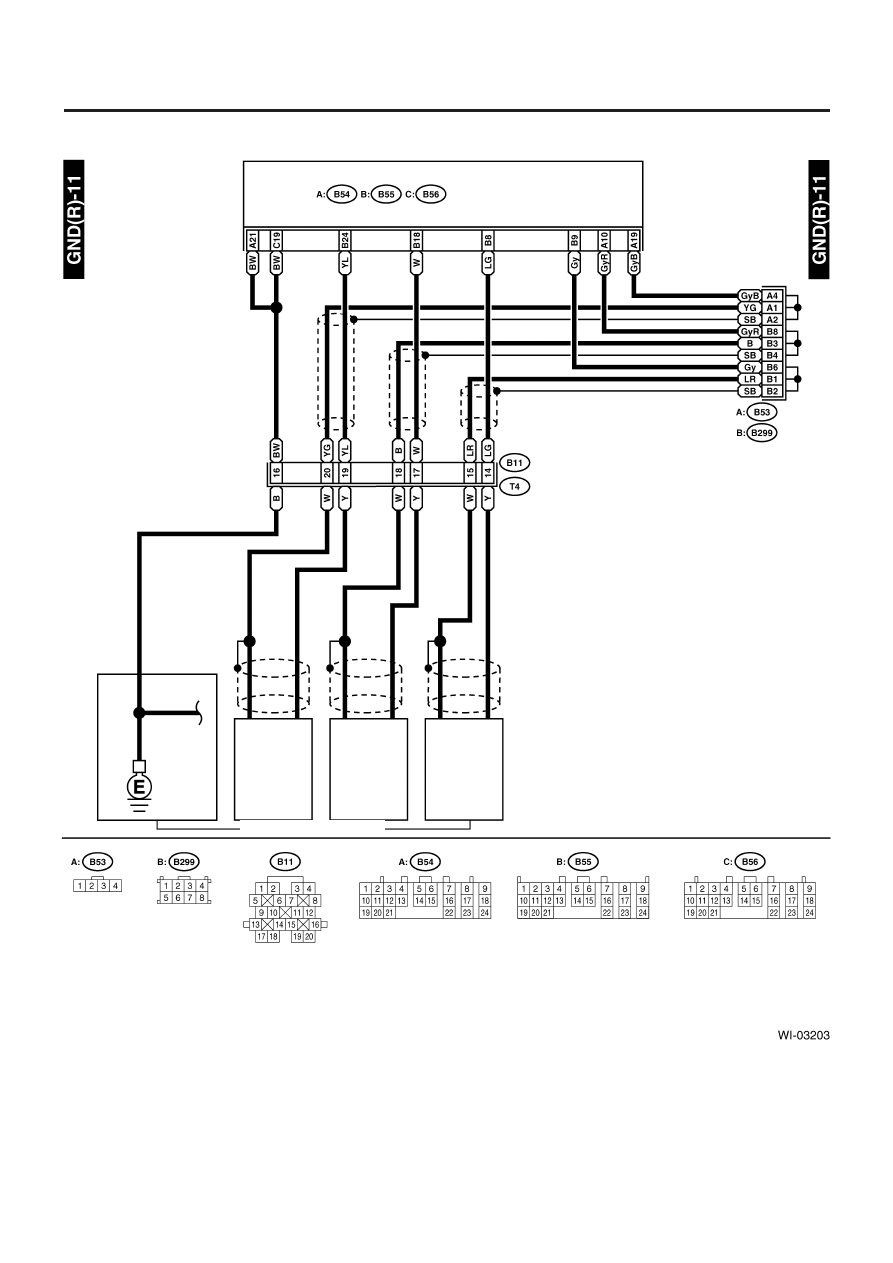

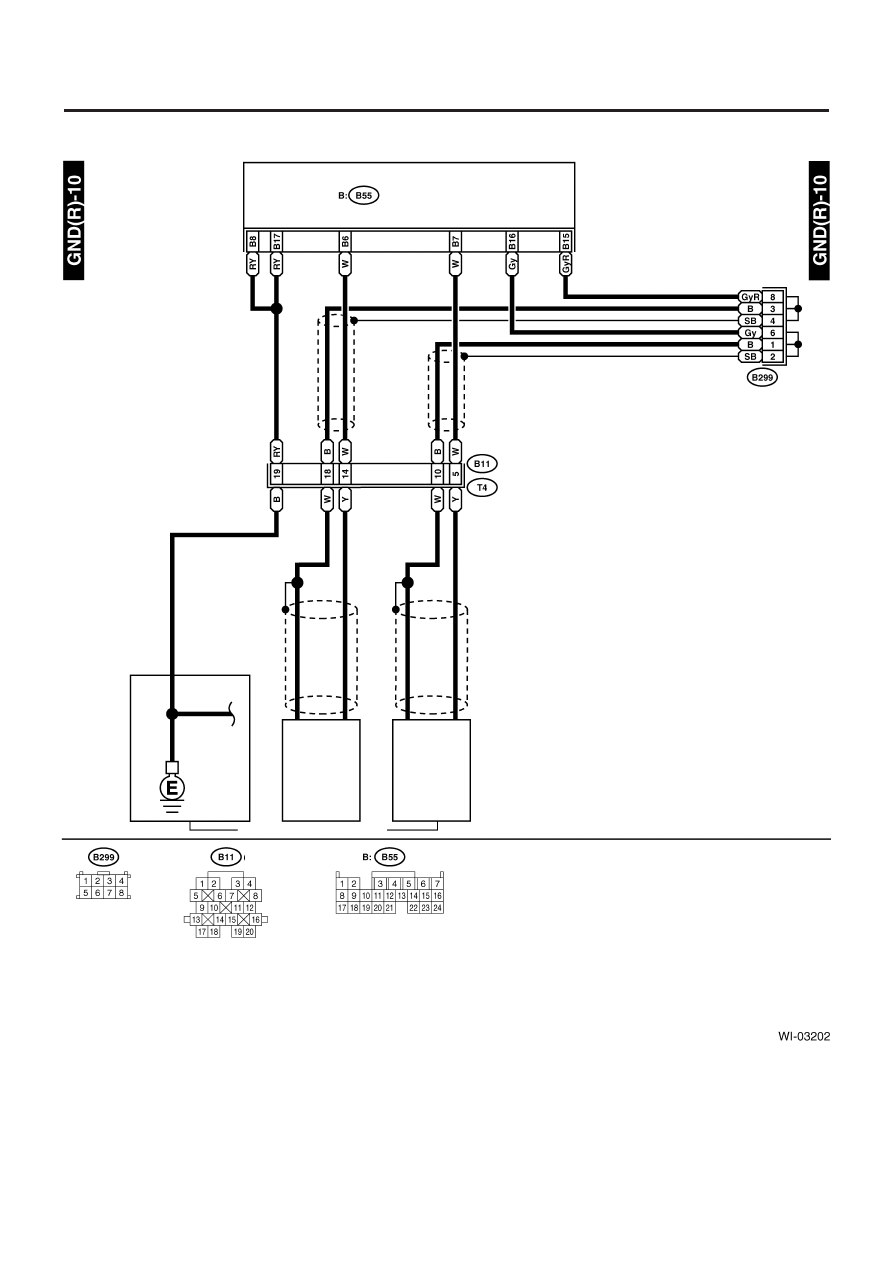

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ
WI-48
СИСТЕМА ПРОВОДКИ
7. ЗАЗЕМЛЕНИЕ ДВИГАТЕЛЯ, МОДЕЛЬ RHD ТУРБО
ECM
(модель турбо)
Коннектор связи данных
Коннектор тестового режима
Датчик скорости автомобиля (модель МТ)
Модуль управления иммобилайзером
Комбинационный прибор
Устройство топливного насоса
Соленоидный клапан управления воз-
духом холостого хода
(МОДЕЛЬ 2.0 L)
Катушка зажигания № 4
Катушка зажигания № 3
Катушка зажигания № 2
Катушка зажигания № 1
Переключатель нейтрального
положения (модель МТ)
Зеленый
Зеленый
Серый
Серый
Коричневый
Черный
Черный
Черный
