Subaru Forester (2004 год). Руководство - часть 837
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
WI-52
СИСТЕМА ПРОВОДКИ
5. Система подушек безопасности

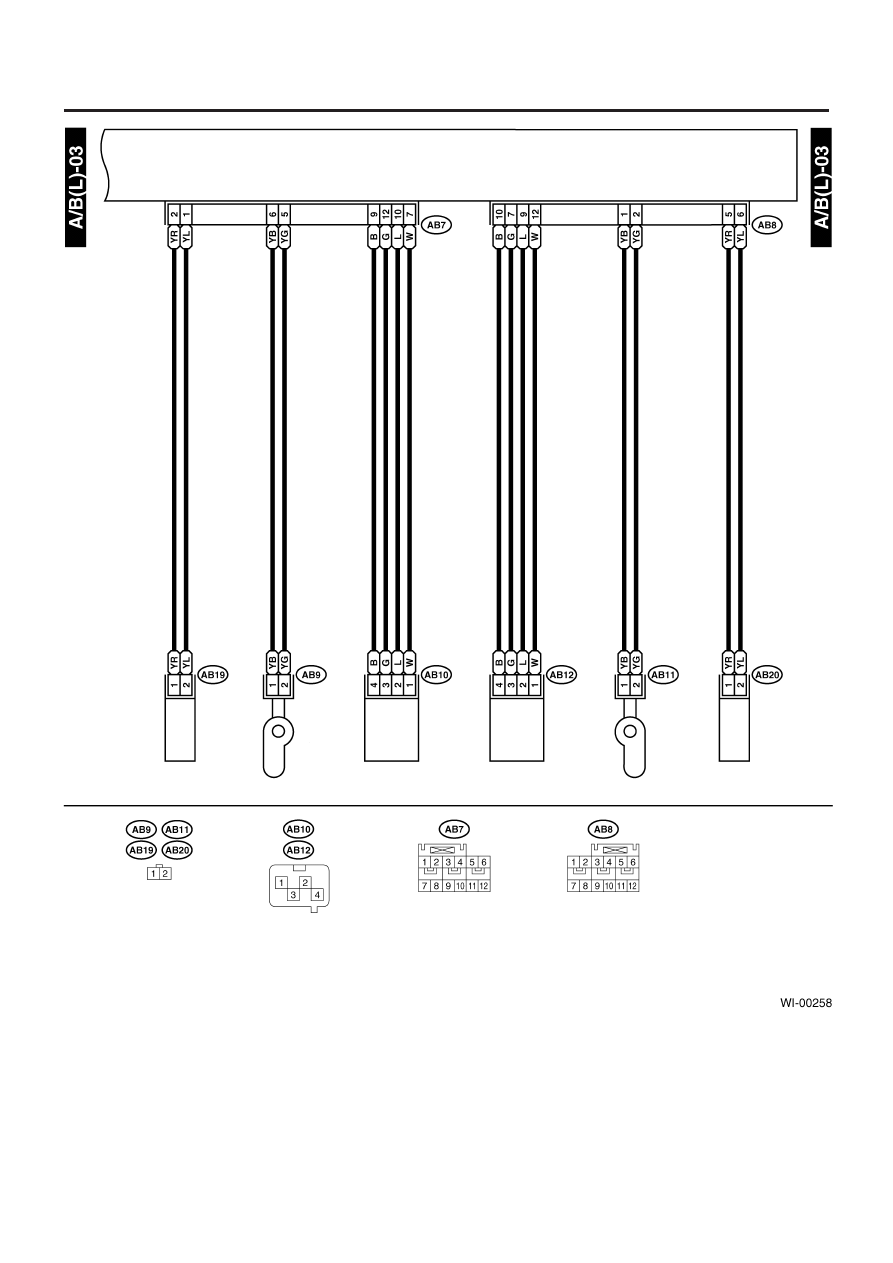

A: ДИАГРАММА ПРОВОДКИ
1. МОДЕЛЬ LHD
Комбинационный
прибор
Цепь поду-
шек безо-
пасности
Предупреждающий
светодиод подушек
безопасности
К питанию
Предохран. №
Предохран. №
Предохран. №
Проверочный
коннектор
Диагностический
коннектор
Диагностическая
клемма
Модуль управления
подушками безопасности
Желтый
Желтый
Зеленый
Зеленый
Серый
Черный
Реле зажигания
