1.  Общая процедура диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

2.  Меры предосторожности во время работы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

3.  Питание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.  Распределение заземления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.  Система подушек безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

6.  Система кондиционера воздуха . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

7.  Антиблокировочная система тормозов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

8.  Система управления AT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

9.  Аудиосистема  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101

10.  Система зарядки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

11.  Комбинационный прибор  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

12.  Система круиз-контроля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

13.  Электрическая система двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120

14.  Система измерителя топлива  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .186

15.  Постоянная двухдиапазонная система  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .188

16.  Система переднего дополнительного источника питания  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190

17.  Система настройки луча передних фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .191

18.  Система звукового сигнала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .193

19.  Система иммобилайзера  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194

20.  Система дверного замка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .198

21.  Система доступа без ключа  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

22.  Система освещения заднего хода  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .209

23.  Система габаритных огней и освещения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .210

24.  Система передних противотуманных огней  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .219

25.  Система передних фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .221

26.  Система омывателя передних фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .223

27.  Система освещения внутри салона  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .224

28.  Система стоп-сигналов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .228

29.  Система светового сигнала указателя поворота и аварийного освещения  . . . . . . . . . . . . . . . .229

30.  Система предупреждающего светового сигнала давления масла  . . . . . . . . . . . . . . . . . . . . . . .233

31.  Система предупреждающего светового сигнала температуры

масла заднего дифференциала   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .235

32.  Система отображения температуры за бортом  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .236

33.  Предупреждающая система стояночного тормоза и уровня тормозной жидкости  . . . . . . . . . .238

34.  Система электростеклоподъемников  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .240

СИСТЕМА ПРОВОДКИ

Стр.

WI

WI-2

СИСТЕМА ПРОВОДКИ

35.  Система вентилятора радиатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248

36.  Система задних противотуманных огней  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

37.  Система размораживателя заднего стекла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .251

38.  Система дистанционно управляемого зеркала заднего вида  . . . . . . . . . . . . . . . . . . . . . . . . . . . 253

39.  Предупреждающая система ремней безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .255

40.  Система обогревателя сидений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .257

41.  Система безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .259

42.  Система стартера  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .261

43.  Система люка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 263

44.  Система стеклоочистителя и стеклоомывателя (перед)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264

45.  Система стеклоочистителя и стеклоомывателя (зад)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .265

46.  Задняя дополнительная система питания  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .266

47.  Система противообледенения стеклоочистителя (зад)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .267

48.  Расположение компонентов проводки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .268

49.  Проводка переднего пучка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .270

50.  Основной пучок проводки (в двигательном отсеке)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .274

51.  Основной пучок проводки (в салоне)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

52.  Пучок проводки двигателя и трансмиссионный провод  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .288

53.  Пучок проводки панели инструментов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .292

54.  Задний пучок проводки, основной пучок проводки, шнур крыши и шнур топливного бака  . . . 296

55.  Шнур двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .302

56.  Задний пучок проводки и шнур задней дверцы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .306

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-3

СИСТЕМА ПРОВОДКИ

1. Общая процедура диагностики

A:  ОБЩИЕ ПРОЦЕДУРЫ

1. ОБЩАЯ ИНФОРМАЦИЯ

Самой важной частью диагностики является быстрое, эконо-
мящее время и рабочую силу, определение того, какая деталь
сломана.

2. ОПРЕДЕЛЕНИЕ СИМПТОМА НЕПОЛАДКИ

Определите проблему на основании симптома.

3. ВЕРОЯТНАЯ ПРИЧИНА НЕПОЛАДКИ

Посмотрите на диаграмму проводки и проверьте цепь систе-
мы. Затем проверьте переключатель, реле, предохранитель,
заземление и т.д.

4. НАХОЖДЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДКИ

1) С помощью диагностики сузьте круг причин.
2) В случае необходимости используйте вольтметр, омметр и т.д.
3) Перед заменой определенных компонентов (переключате-
ля, реле и т.д.),  проверьте питание и заземление на предмет
размыкания проводки, плохих коннекторов и т.д. Если ника-
ких проблем не обнаружено, проверьте сами компоненты.

5. ПОДТВЕРЖДЕНИЕ РАБОТЫ СИСТЕМЫ

После ремонта убедитесь в том, что система работает долж-
ным образом.

B:  ОБЩИЙ ОСМОТР

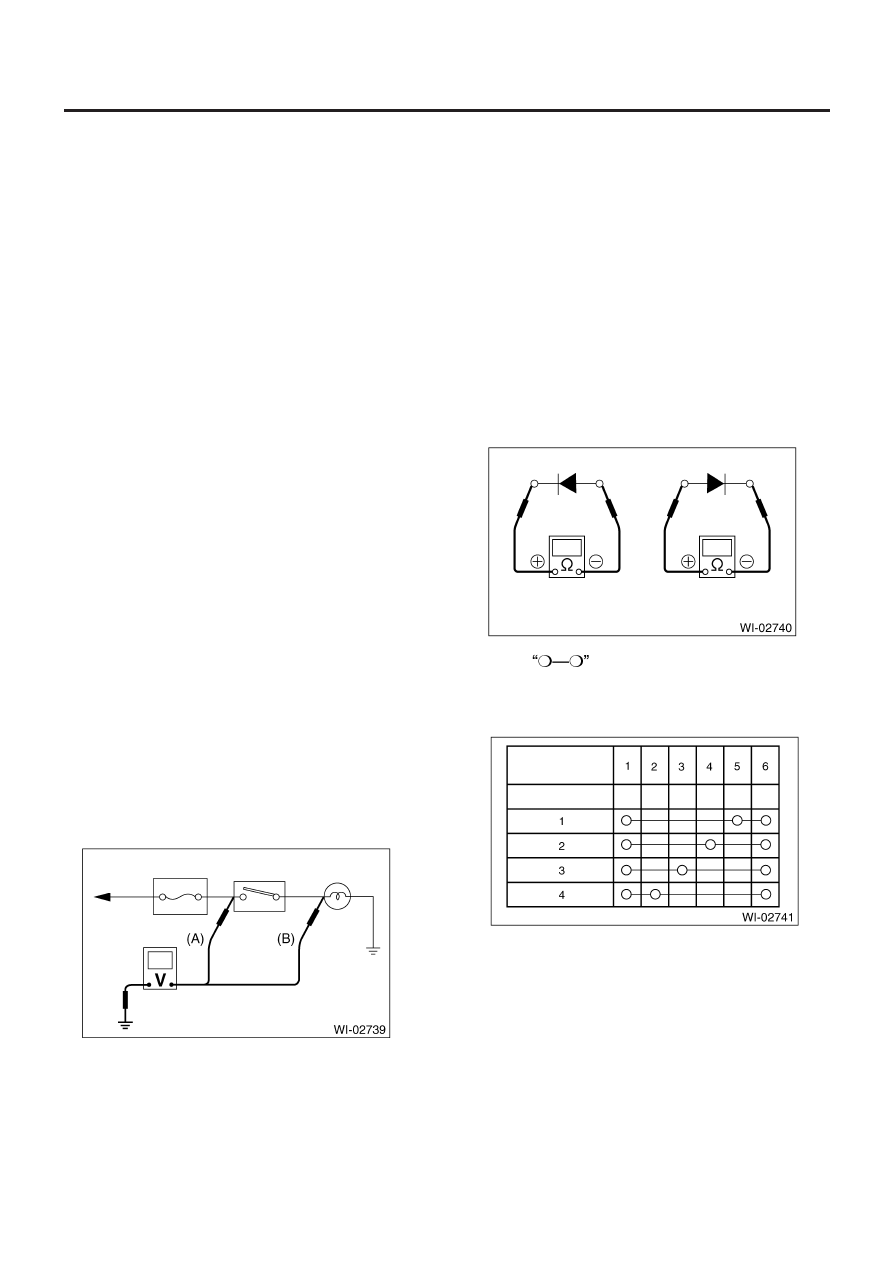

1. ЗАМЕР НАПРЯЖЕНИЯ

1) С помощью вольтметра подсоедините минусовой провод к
хорошей точке заземления или к минусовой клемме аккуму-
лятора, а плюсовой провод–к коннектору или клемме компо-
нента.
2) Приложите плюсовой щуп вольтметра к коннектору (A).
Вольтметр покажет напряжение.
3) Переставьте плюсовой щуп на коннектор (B). На вольтмет-
ре не будет никакого напряжения.

4) При подобной настройке поверните переключатель в поло-
жение ВКЛ.
Вольтметр покажет напряжение и, в то же самое время, заго-
рится лампочка.
5) Цепь в хорошем состоянии. Если появляются такие проб-
лемы, как не загорающаяся лампочка,  используйте описан-
ные выше процедуры для отслеживания неполадки.

2. ПРОВЕРКИ ЭЛЕКТРОПРОВОДИМОСТИ ЦЕПИ

1) Отсоедините кабель аккумулятора или коннектор так, что-
бы между проверяемыми точками не было напряжения.
Подсоедините два провода омметра к проверяемым точкам.
Если в цепи есть диоды, поменяйте провода местами и про-
верьте снова.
2) Используйте омметр для проверки электропроводимости
диода. При подсоединении минусового провода к плюсовой
стороне диода, а плюсового провода–к минусовой стороне,
электропроводимость должна присутствовать.
При подключении двух проводов в обратном порядке, элект-
ропроводимости быть не должно.

3) Символ       "O–O" означает, что между двумя точками или
клеммами есть электропроводимость. Например, когда пе-
реключатель находится в положении "3", электропроводи-
мость присутствует между клеммами 1, 3 и 6, как показано на
таблице ниже.

К питанию Предохранитель Переключатель Свет

Электропроводимость

Клемма

ВЫКЛ

Положение
переключателя

Нет электропроводимости
