Subaru Forester (2004 год). Руководство - часть 822

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

IM-16

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

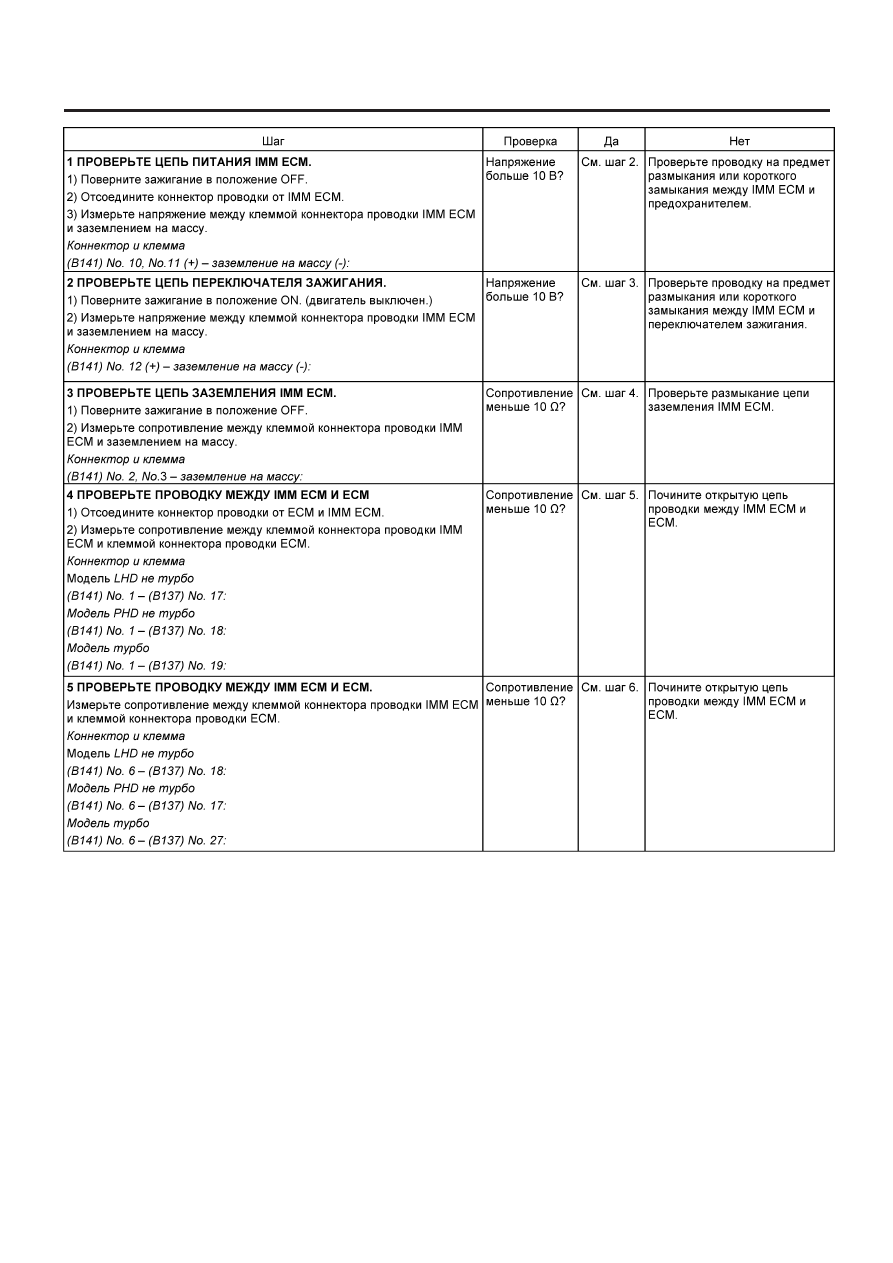

В: DTC P1572 НЕПОЛАДКА ЦЕПИ IMM (КРОМЕ ЦЕПИ АНТЕННЫ)

ДИАГНОЗ:
Неполадка коммуникации между IMM ECM и ECM

ДИАГРАММА ПРОВОДКИ:

Модель LHD
Модель RHD

Модель турбо

Модель не турбо

Модель LHD турбо

Кроме модели LHD турбо

Переключатель
зажигания

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

IM-17

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

IM-18

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

IM-19

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

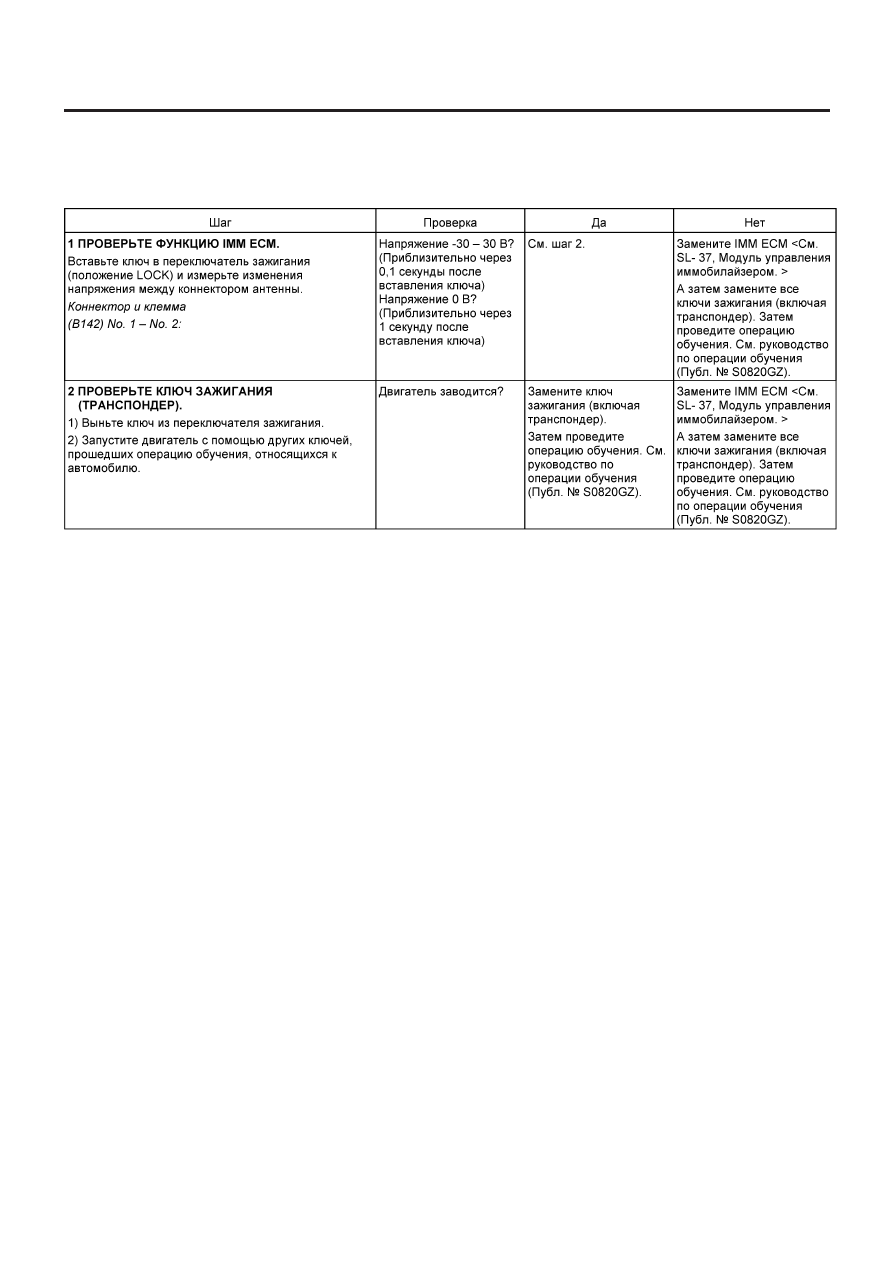

С: DTC P1574 НЕПОЛАДКА КОММУНИКАЦИИ КЛЮЧА

ДИАГНОЗ:
Неполадка IMM ECM в определении идентификационного кода ключа (транспондера)
