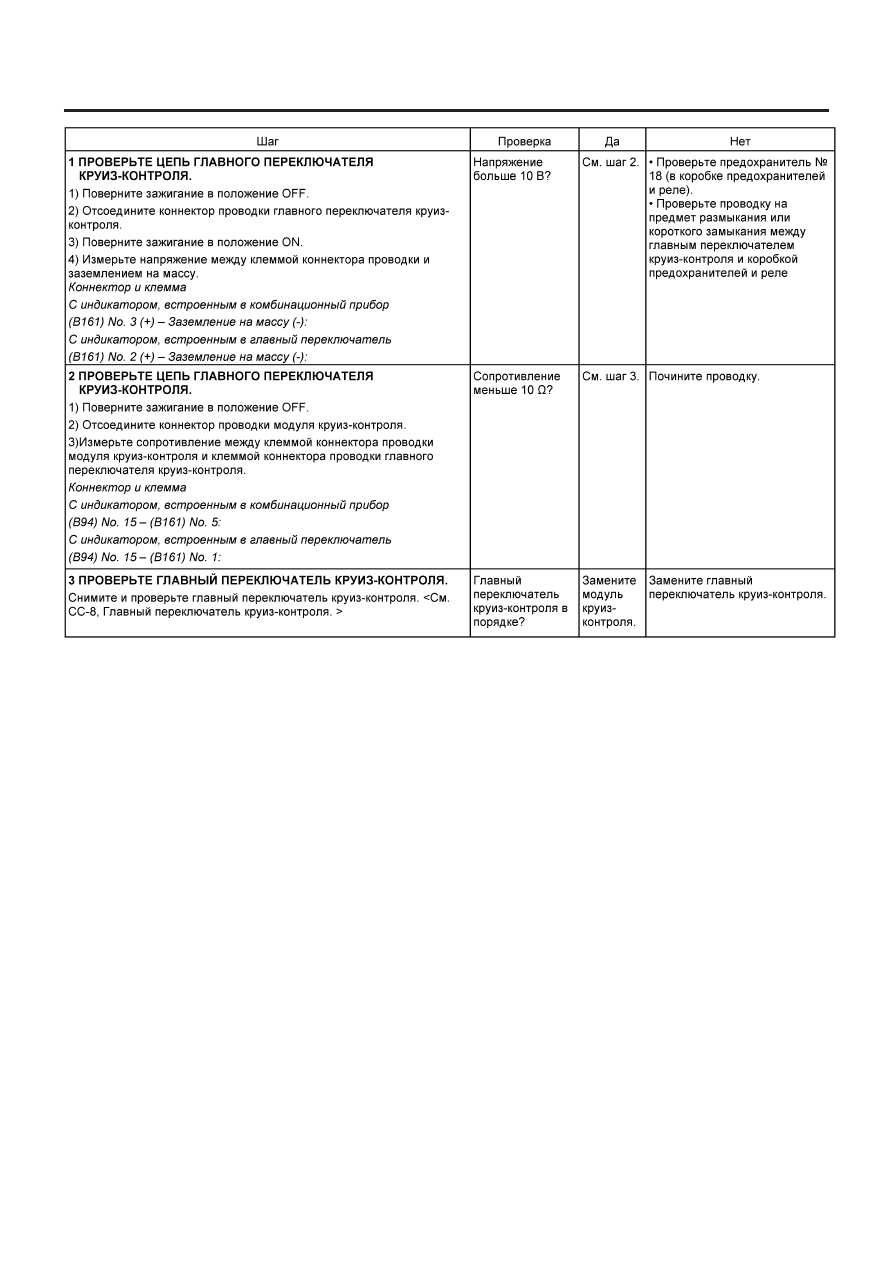

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-16

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-17

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

D: ПРОВЕРЬТЕ СВЕТОВОЙ ИНДИКАТОР КРУИЗА

СИМПТОМ НЕПОЛАДКИ:
Круиз-контроль возможно установить, но индикатор не загорается. (При нажатии главного переключателя.)

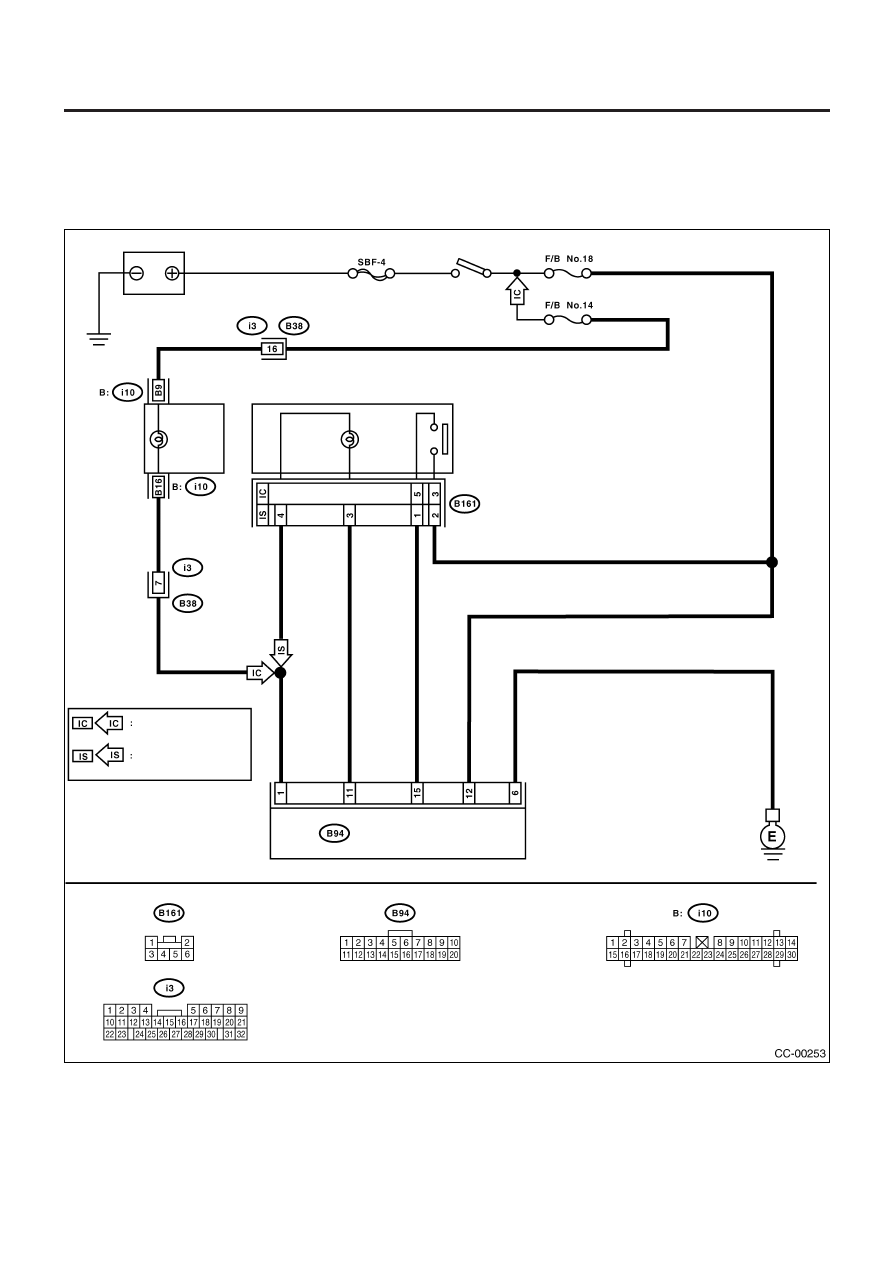

ДИАГРАММА ПРОВОДКИ:

Индикатор на комби-
национном приборе

Индикатор на глав-
ном переключателе

Комбинационный
прибор

Главный переключатель
круиз-контроля

Световой

индикатор

круиза

Переключатель
зажигания

Модуль круиз-контроля

Аккумулятор

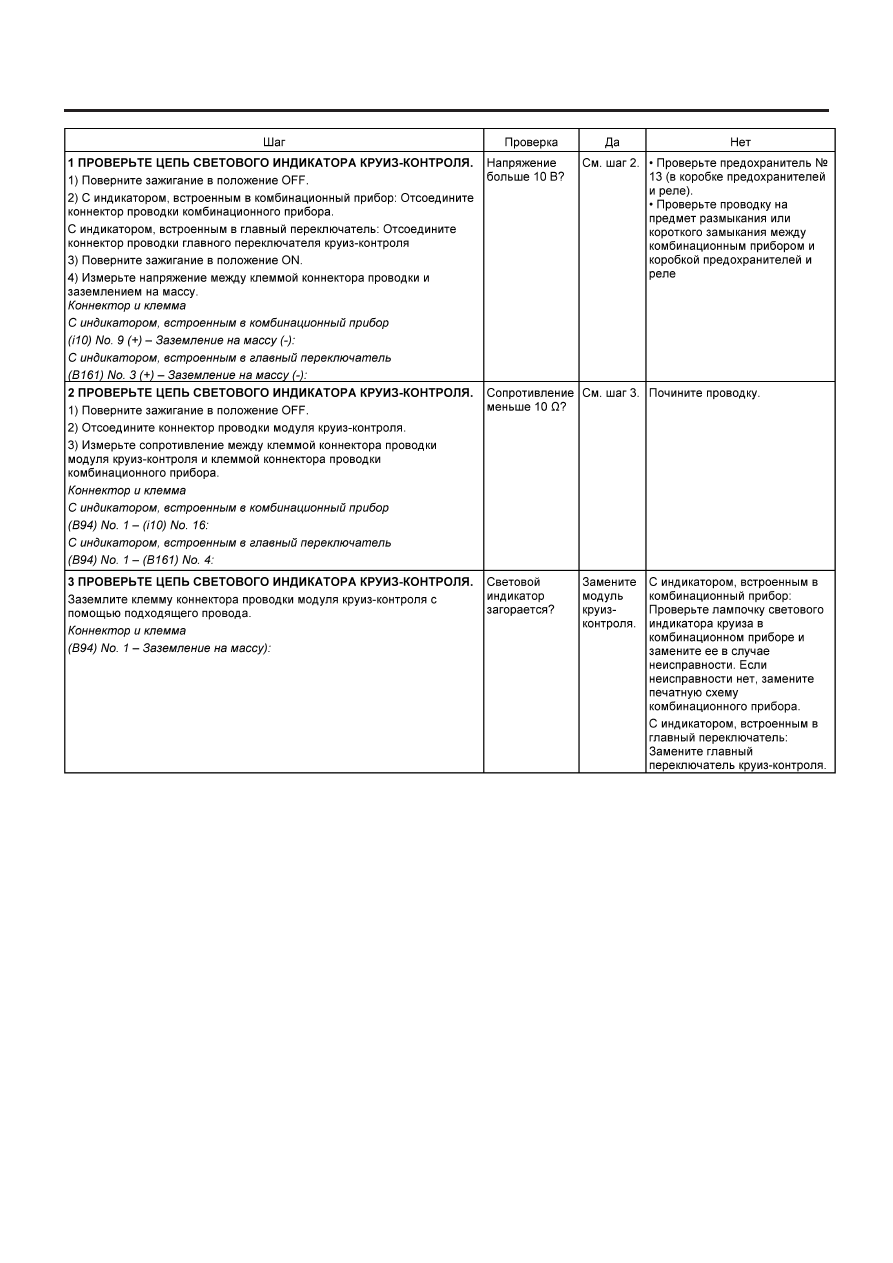

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-18

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-19

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

Е: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КРУИЗ-КОНТРОЛЕМ

СИМПТОМ НЕПОЛАДКИ:
Круиз-контроль не может быть установлен. (Сразу же отменяется.)

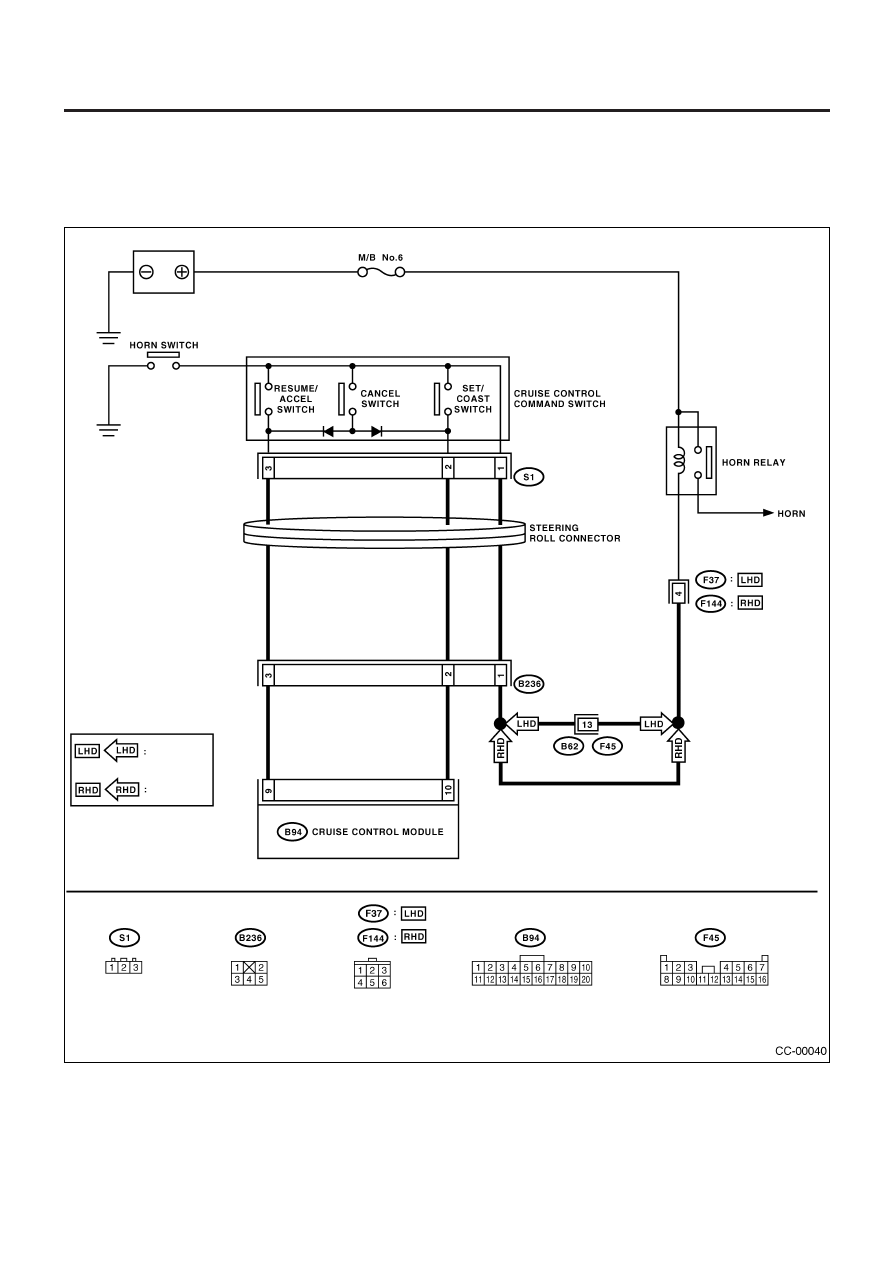

ДИАГРАММА ПРОВОДКИ:

Модель
LHD

Модель
RHD

Комбинационный
прибор

Переключатель
зажигания

Главное реле

Аккумулятор
