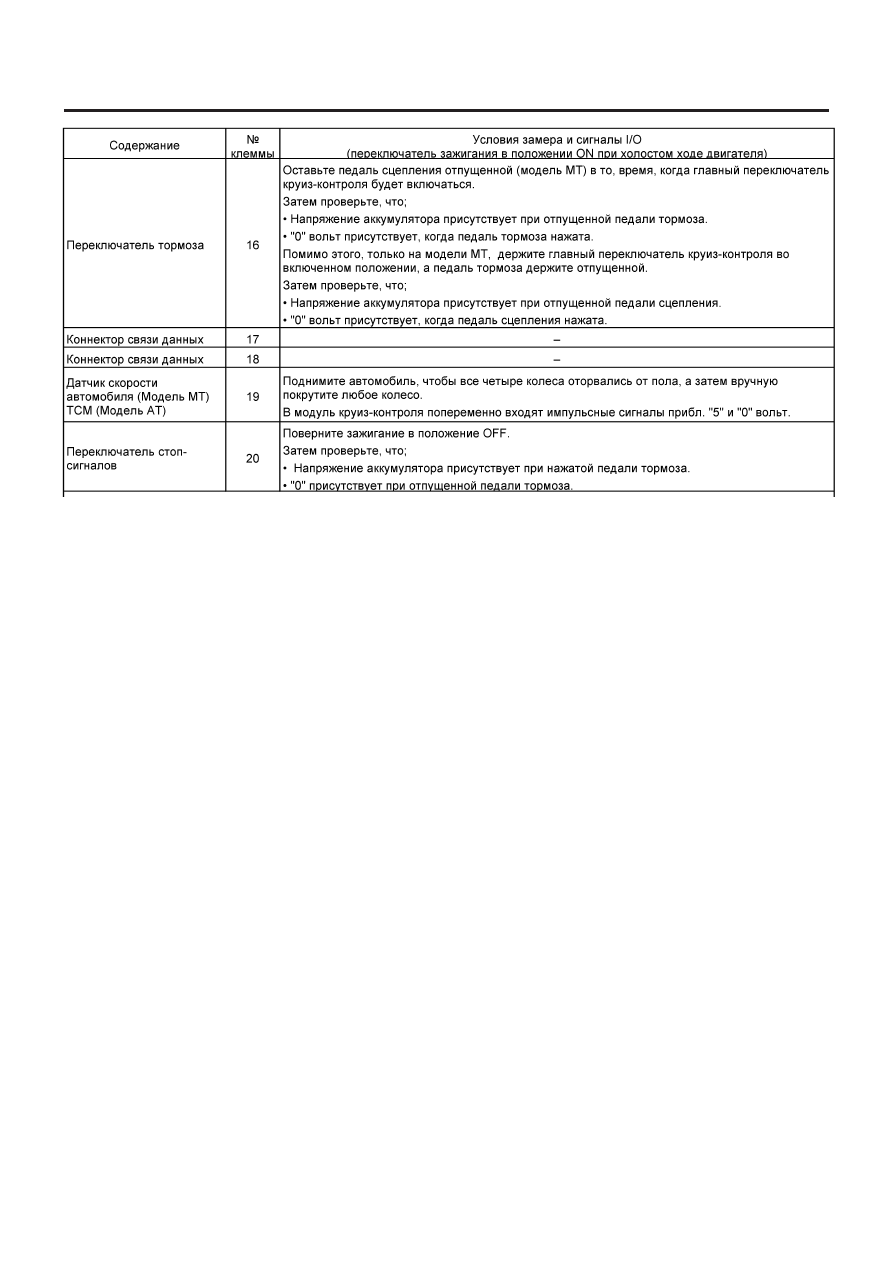

СИГНАЛ I/O МОДУЛЯ КРУИЗ-КОНТРОЛЯ

CC(H4SO)-8

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

B: ДИАГРАММА ПРОВОДКИ

<См. WI-110, ДИАГРАММА ПРОВОДКИ, Система круиз-контроля.>

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

CC(H4SO)-9

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

5. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. ОБЩИЕ СВЕДЕНИЯ

Функция бортовой диагностики круиз-контроля использует
внешний Селекторный Монитор Subaru. Функция бортовой
диагностики работает в двух категориях, используемых в за-
висимости от типа проблем;
1) Диагноз условий отмены круиза:

(1) Данная категория диагноза требует фактического вож-

дения автомобиля для определения причины (напри-
мер, когда скорость круиза отменяется в процессе во-
ждения, хотя условия отмены круиза не вводятся).

(2) Память модуля круиз-контроля хранит условие отмены

(№ кода), которое произошло во время вождения.
При нескольких условиях отмены (№ кода.) они ото-
бражаются на Селекторном Мониторе Subaru.

ОСТОРОЖНО:
• Память круиз-контроля хранит не только произошед-
шую «отмену» круиза (несмотря на то, что операция «от-
мены» не была произведена водителем), но также и ус-
ловия «отмены», введенные водителем.
• Содержание памяти стирается, когда переключатель
зажигания или главный переключатель круиз-контроля
поворачивается в положение OFF.

2) Диагностика реального времени:
Функция диагностики реального времени используется для
определения того, в порядке ли находится система входяще-
го сигнала, в соответствии с сигналом, исходящим от пере-
ключателей, датчиков и т.д.

(1) Автомобиль не может эксплуатироваться на скорости

круиза, потому что проблема случилась в системе кру-
из-контроля или в связанных с ней цепях.

(2) Отследите состояния сигнала от переключателей и дат-

чиков.

2. ДИАГНОСТИКА УСЛОВИЯ ОТМЕНЫ КРУИЗА

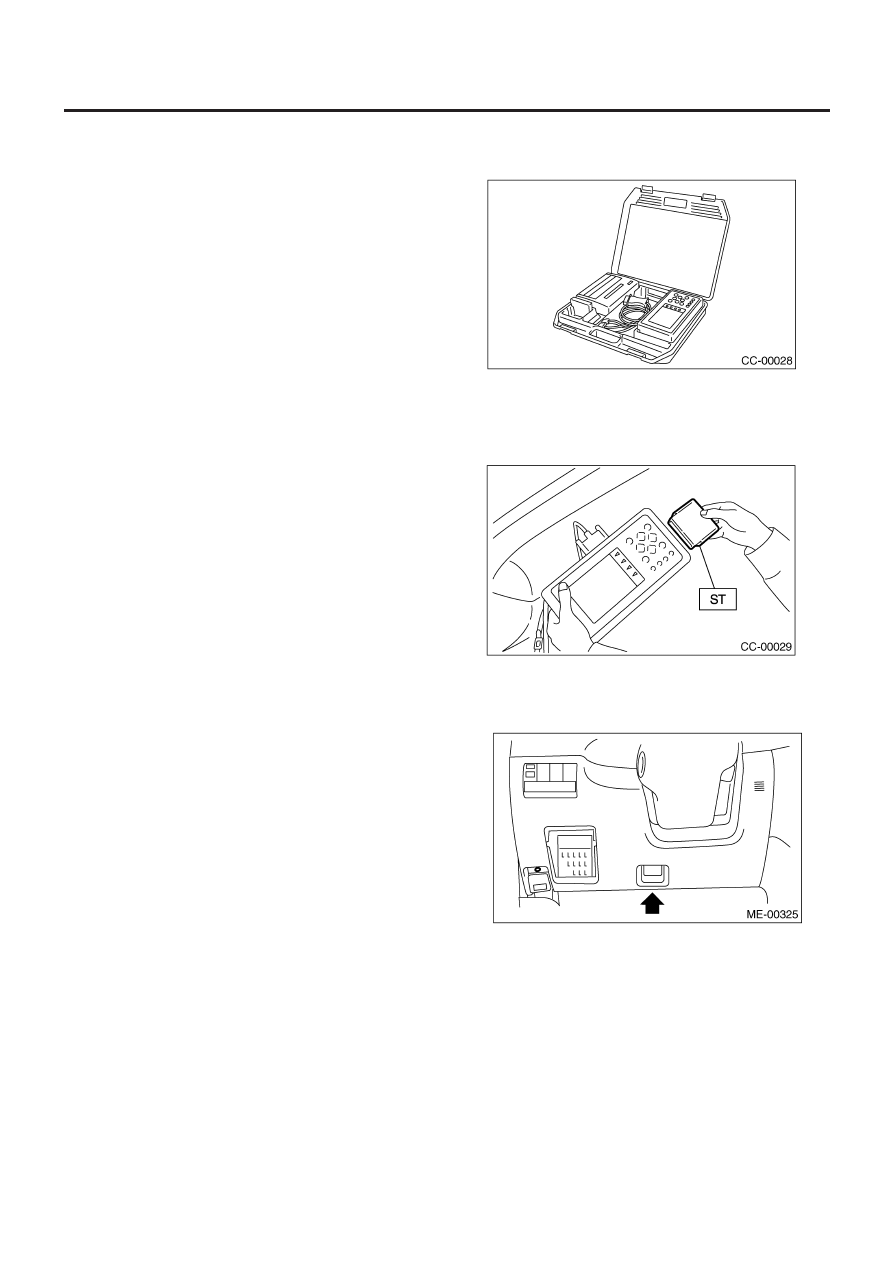

1) Приготовьте набор Селекторного Монитора Subaru.

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru. <См.
CC(H4SO)-4, СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ, ПОДГОТОВИ-
ТЕЛЬНЫЕ ИНСТРУМЕНТЫ, Общее описание.>

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1) Коннектор связи данных расположен в нижней части

панели инструментов (со стороны водителя).

(2) Подсоедините диагностический кабель к коннектору

связи данных.

5) Заведите двигатель и включите главный переключатель
круиз-контроля.

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

CC(H4SO)-10

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

6) Включите Селекторный Монитор Subaru.

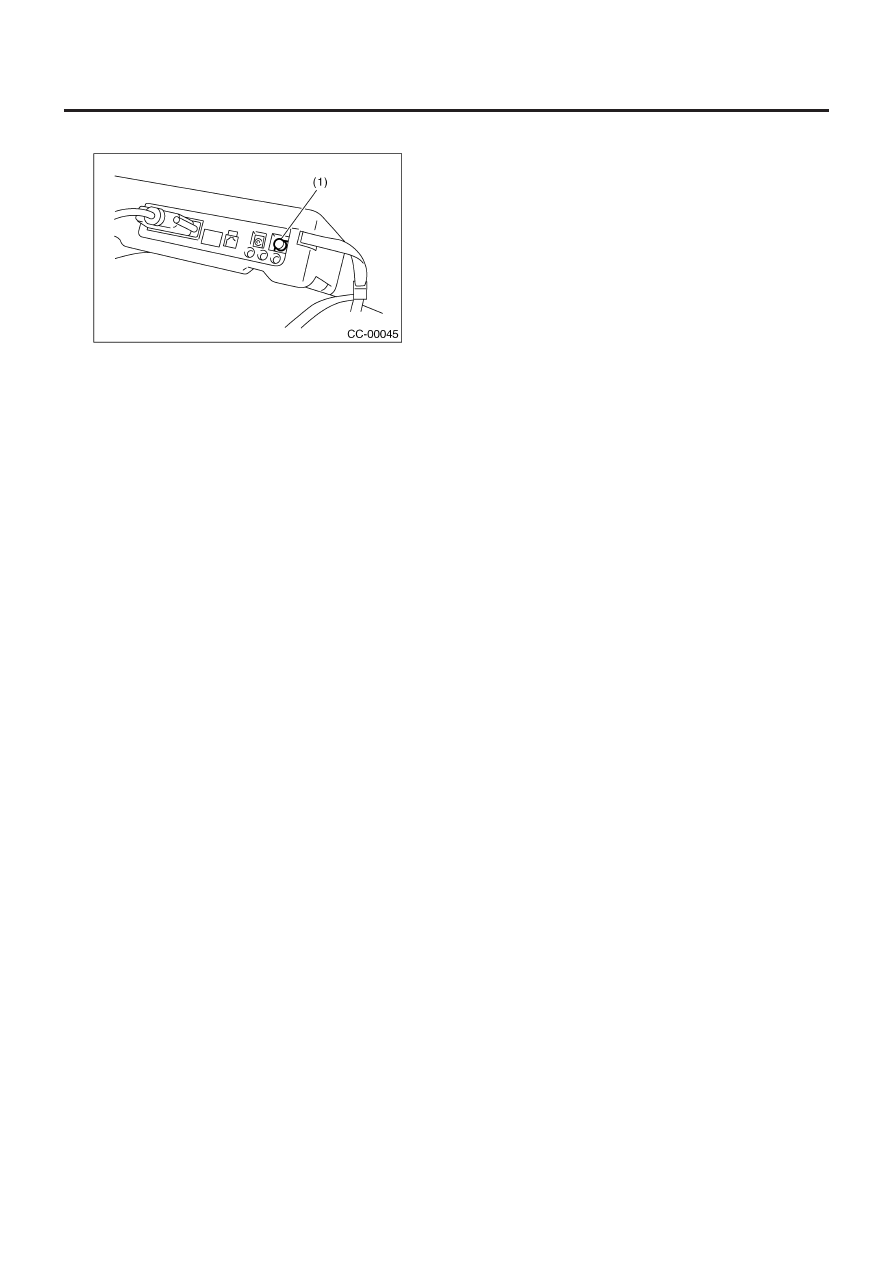

(1)   Сетевой переключатель

7) В Главном Меню выберите {Диагноз всех систем} и нажми-
те клавишу [YES].

ПРИМЕЧАНИЕ:
DTC также высвечиваются в режиме {Проверка каждой систе-
мы}. Данный режим вызывается на экране Диагностики Кру-
из-контроля при выборе {Отображение Кода(ов) Отмены}.

8) Эксплуатируйте автомобиль со скоростью не менее
30 км/ч (19 MPH) при установленной скорости круиза.
9) Если скорость круиза отменяется сама по себе (без произ-
ведения каких-либо операций отмены), на дисплее селектор-
ного монитора высветится DTC.

ОСТОРОЖНО:
• DTC также появится, когда отмену круиза произвел во-
дитель. Не путайте это.
• Во время вождения посадите рядом ассистента для
помощи при диагностике во время вождения.

ПРИМЕЧАНИЕ:
DTC будет стерт после выключения переключателя зажига-
ния или главного переключателя круиз-контроля.

3.  ДИАГНОСТИКА РЕАЛЬНОГО ВРЕМЕНИ

1) Подсоедините селекторный монитор.
2) Включите переключатель зажигания и главный переключа-
тель круиз-контроля.
3) Включите Селекторный Монитор Subaru.
4) В Главном Меню выберите {Проверка каждой системы} и
нажмите клавишу [YES].
5) В Меню Выбора Системы выберите {Круиз-контроль} и на-
жмите клавишу [YES].
6) Нажмите клавишу [YES] после высвечивания информации
о типе двигателя.
7) На экране Диагностики Круиз-контроля выберите {Отобра-
жение и сохранение текущих данных} и нажмите клавишу [YES].
8) Убедитесь в нормальном отображении индикации при ра-
боте с контрольными приборами, как показано ниже:
• Нажмите/отпустите педаль тормоза (Переключатель стоп-
сигналов и переключатель тормоза включаются/выключаются.)
• Включите/выключите переключатель "УСТАНОВКА/НАКАТ".
• Включите/выключите переключатель "ВОЗОБНОВЛЕ-
НИЕ/УСКОРЕНИЕ".
• Нажмите/отпустите педаль сцепления. (Модель MT)
• Установите ручку селектора в положение P или N. (Модель AT)

ПРИМЕЧАНИЕ:
• Для информации о детальной работе см. РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.
• Для деталей относительно DTC см. Список DTC. <См.
CC(H4SO)-27, Список DTC.>

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-11

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

6. Процедура диагностики с симптомами

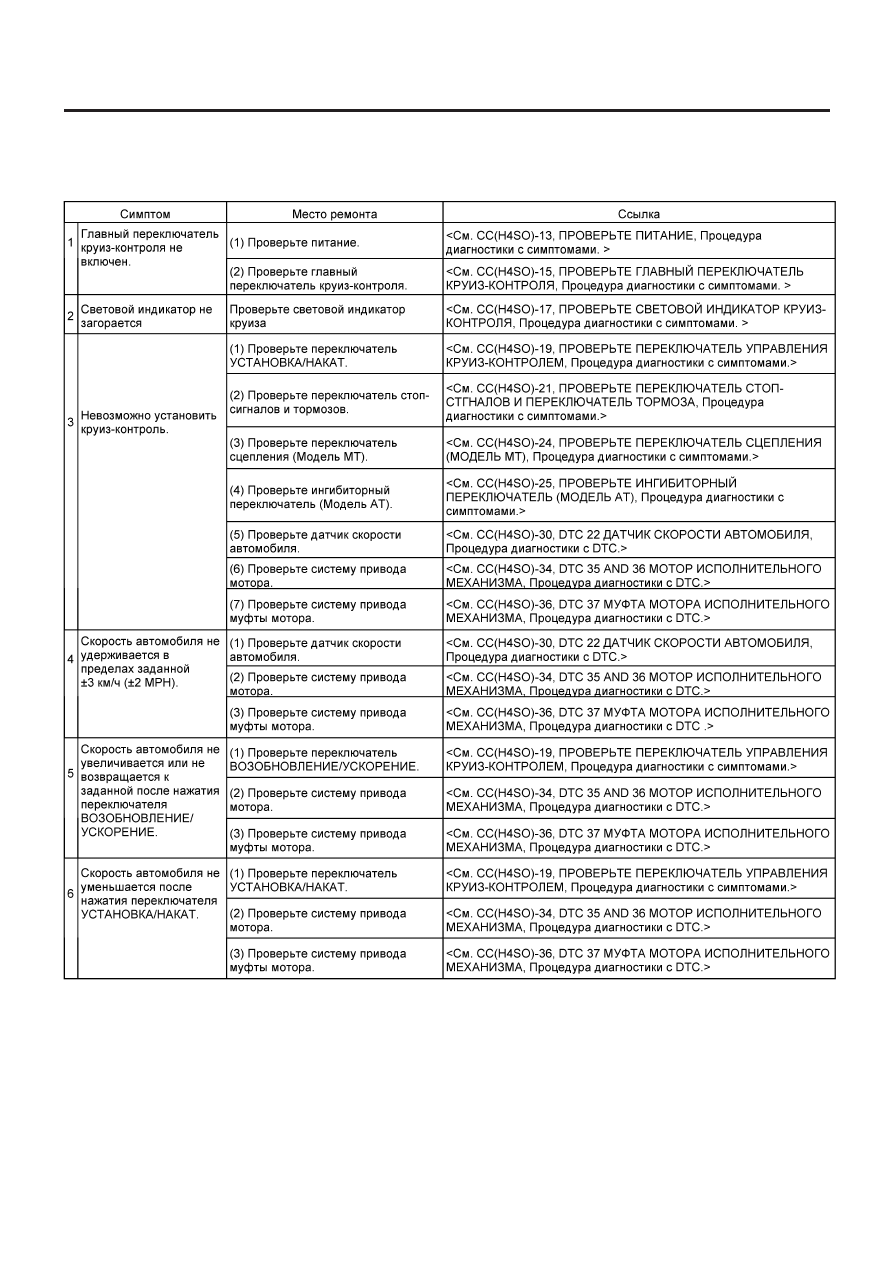

A: ТАБЛИЦА СИМПТОМОВ
