Subaru Forester (2004 год). Руководство - часть 804

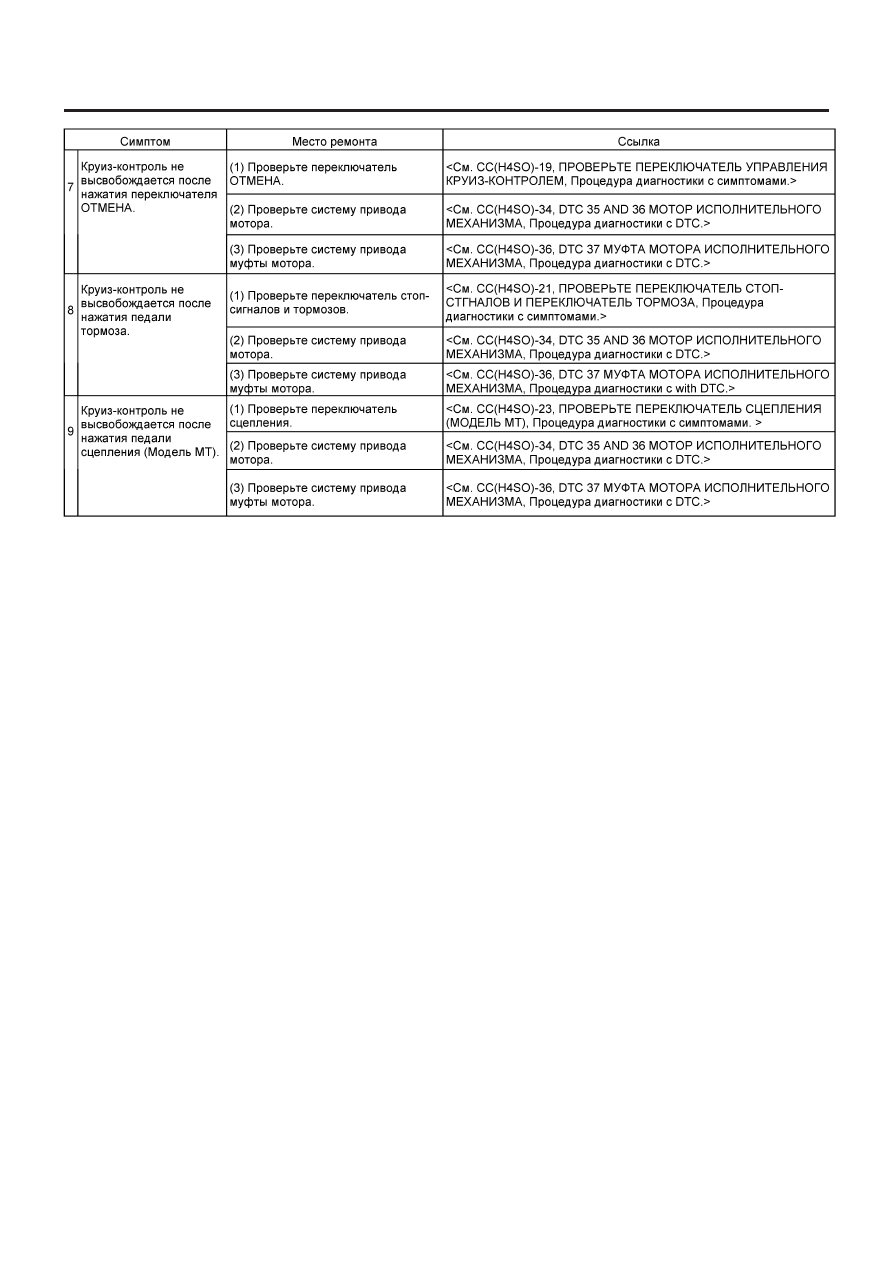

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-12

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-13

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

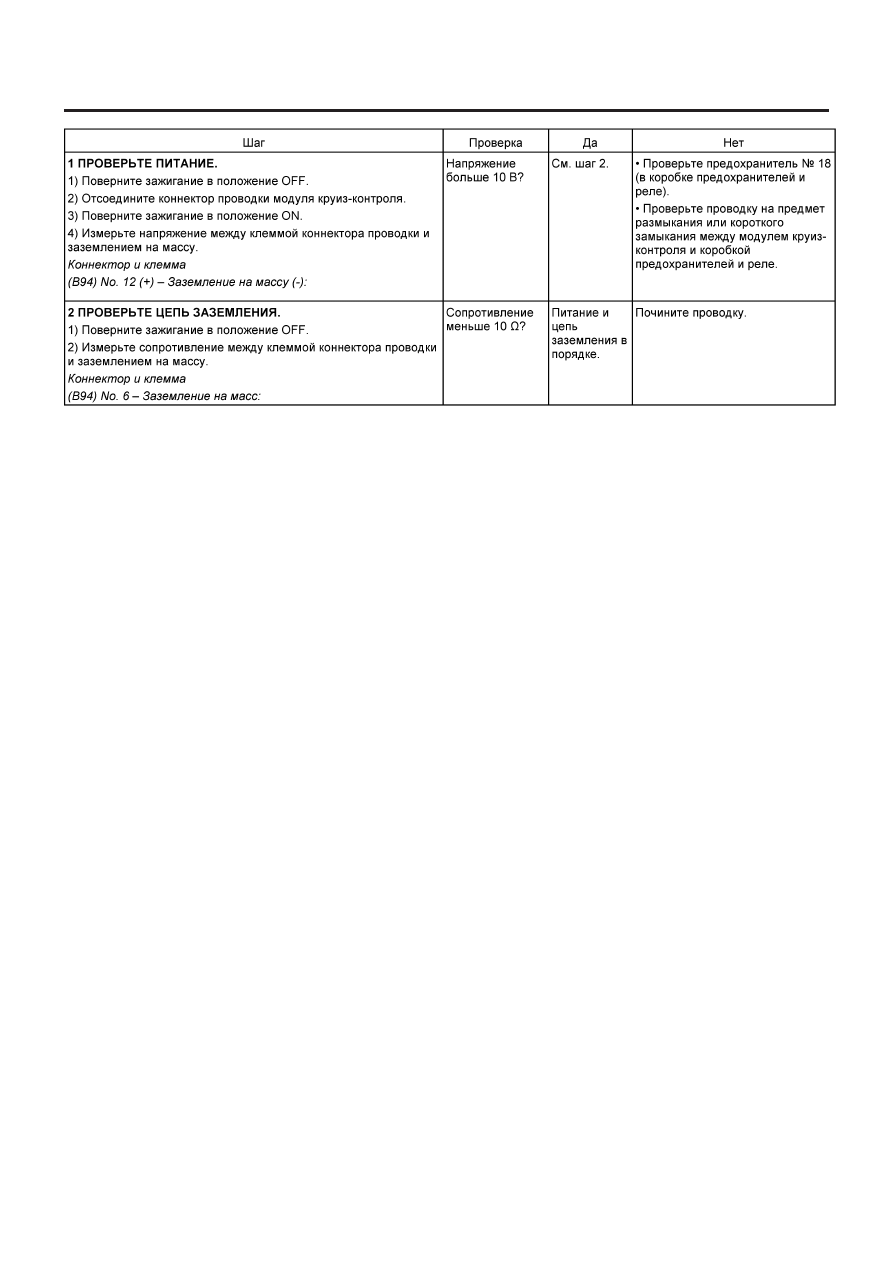

B: ПРОВЕРЬТЕ ПИТАНИЕ

СИМПТОМ НЕПОЛАДКИ:
Круиз-контроль возможно установить, но индикатор не загорается. (При нажатии главного переключателя.)

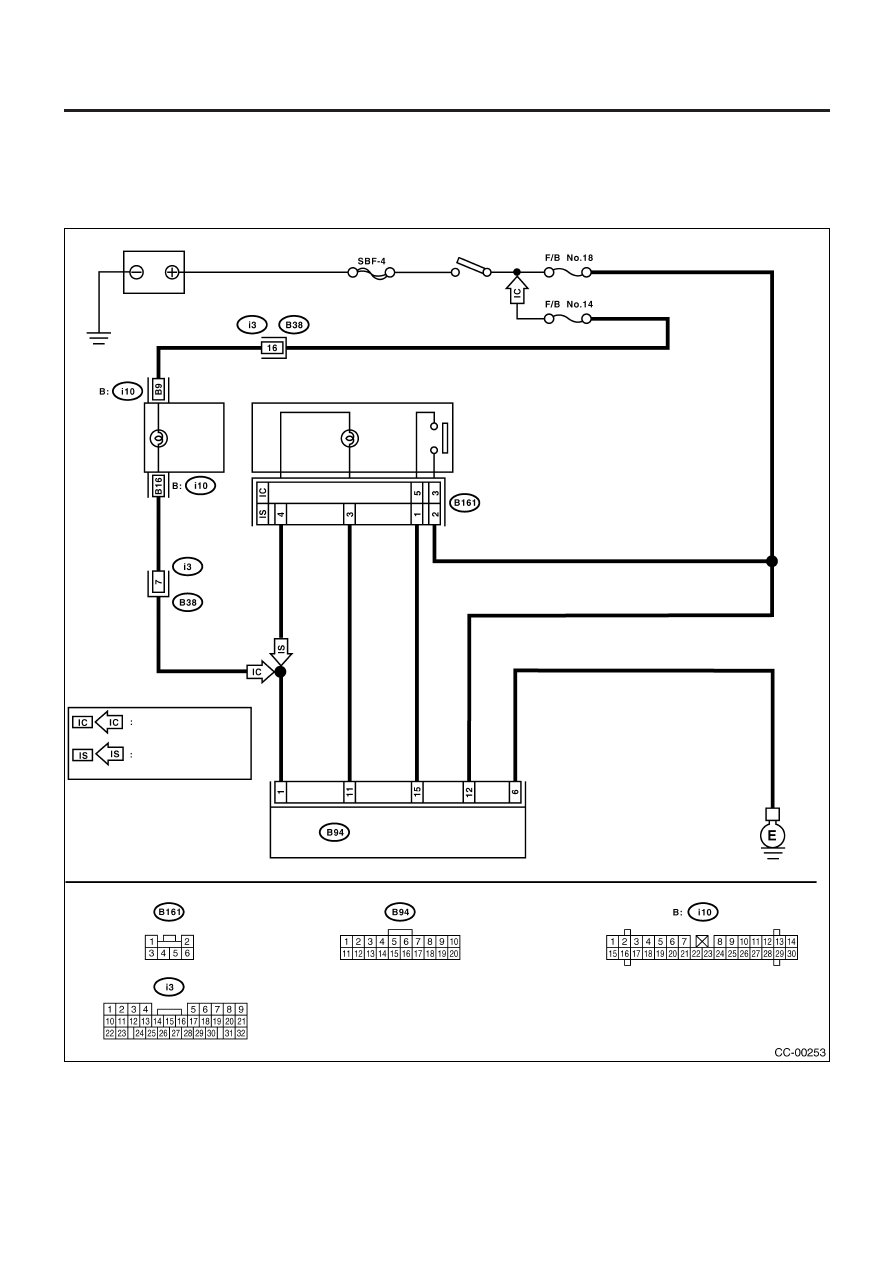

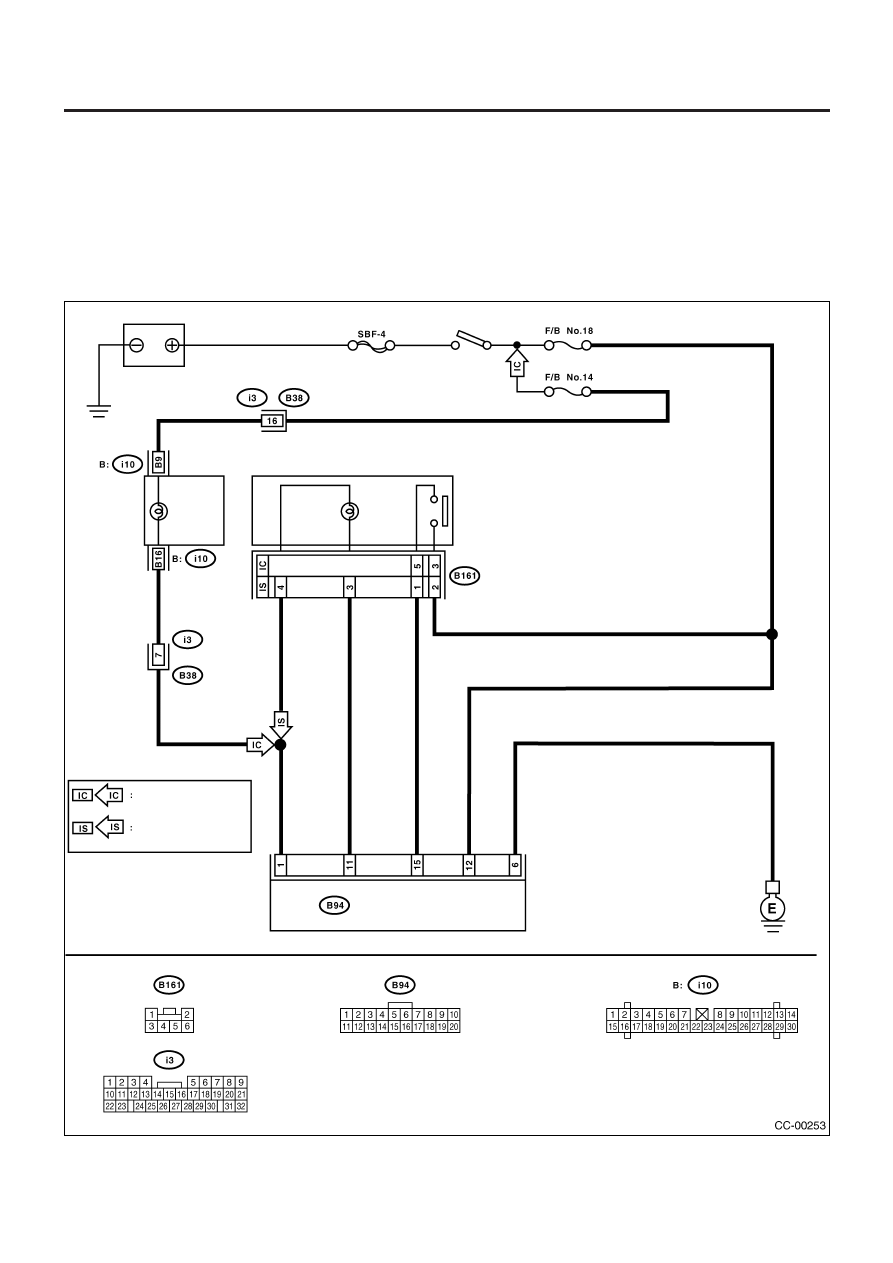

ДИАГРАММА ПРОВОДКИ:

Индикатор на комби-
национном приборе

Индикатор на глав-
ном переключателе

Комбинационный
прибор

Главный переключатель
круиз-контроля

Световой

индикатор

круиза

Переключатель
зажигания

Модуль круиз-контроля

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-14

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-15

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

C: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

СИМПТОМ НЕПОЛАДКИ:
Главный переключатель круиз-контроля не включен и круиз-контроль не может быть установлен.

ПРИМЕЧАНИЕ:
Когда работает главное реле (встроенный модуль круиз-контроля), цепь главного переключателя находится в нормальном состоянии.
Работу главного реле можно проверить, прислушавшись к звуку работы.
Звук работы будет слышен, когда будут включены переключатель зажигания и главный переключатель круиз-контроля.

ДИАГРАММА ПРОВОДКИ:

Индикатор на комби-
национном приборе

Индикатор на глав-
ном переключателе

Комбинационный
прибор

Главный переключатель
круиз-контроля

Световой

индикатор

круиза

Переключатель
зажигания

Модуль круиз-контроля

Аккумулятор
