РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-54

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

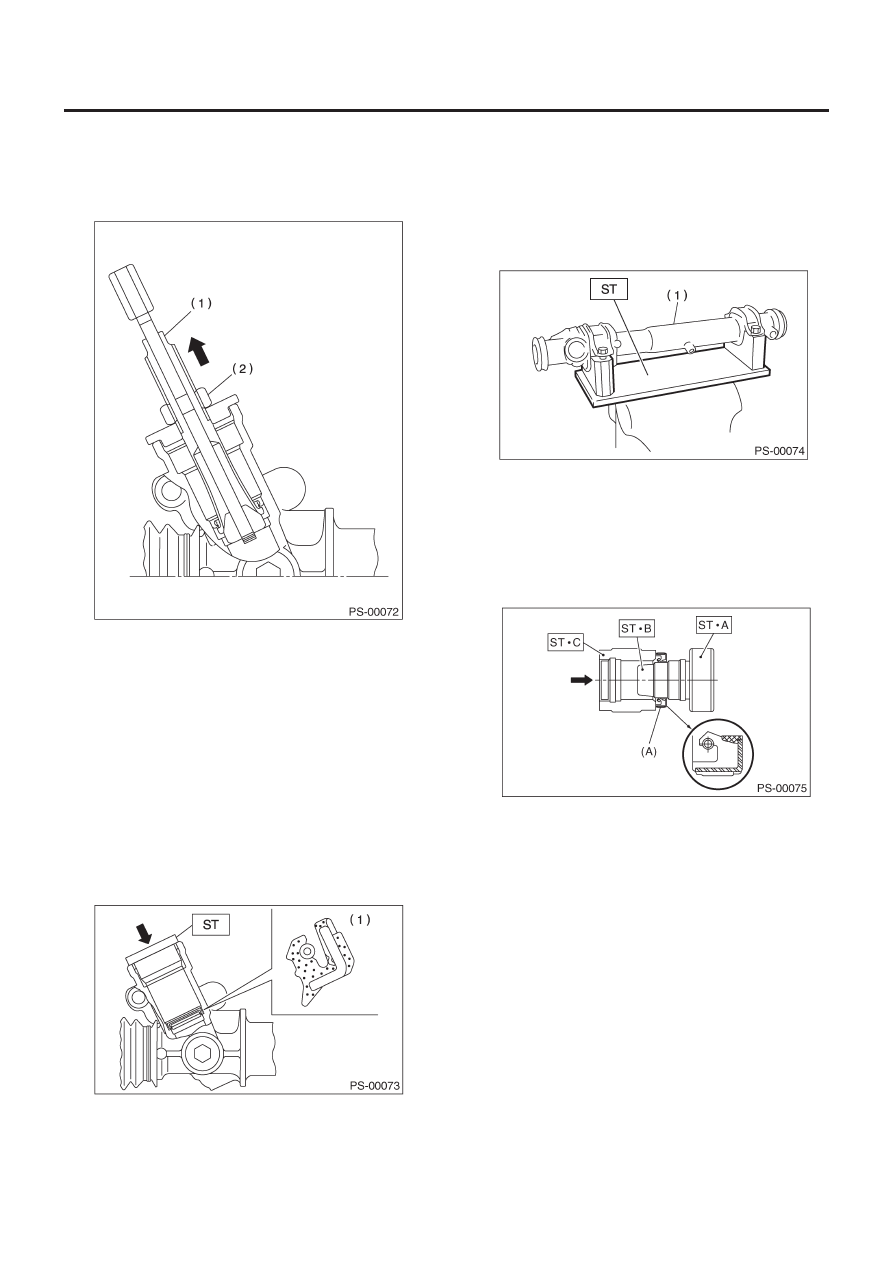

22) Фиксируя ширину двух поверхностей, вытяните сальник
посредством вращения гайки.

ОСТОРОЖНО:
Следите за тем, чтобы не поцарапать внутреннюю по-
верхность распределительной коробки.

(1) Ширина двух поверхностей
(2) Гайка

D: СБОРКА

1) Нанесите слой смазки на внутреннюю и внешнюю части но-
вого сальника.

Указанная рулевая смазка:

VALIANT GREASE M2 (№ 003608001)

2)Проверьте направление сальника и установочное положе-
ние. С помощью ST и пресса запрессуйте сальник в распре-
делительную коробку.

ST

34199AE130

УСТАНОВЩИК САЛЬНИКА
РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ

(1)   Сальник

3) Прикрепите рулевой корпус к ST как показано на рисунке.
Нанесите слой смазки на игольчатый подшипник.

ST

926200000

СТЕНД

ОСТРООЖНО:
Убедитесь в том, что игольчатый подшипник не имеет
дефектов. В случае наличия таковых замените рулевой
корпус на новый.

(1)   Рулевой корпус

4) С помощью ST-B и ST-C прикрепите сальник к ST-A.

ST

927490000

УСТАНОВЩИК A, B, C

ПРИМЕЧАНИЕ:
Сальник должен смотреть в направлении, указанном на ри-
сунке.

(А) Сальник

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-55

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

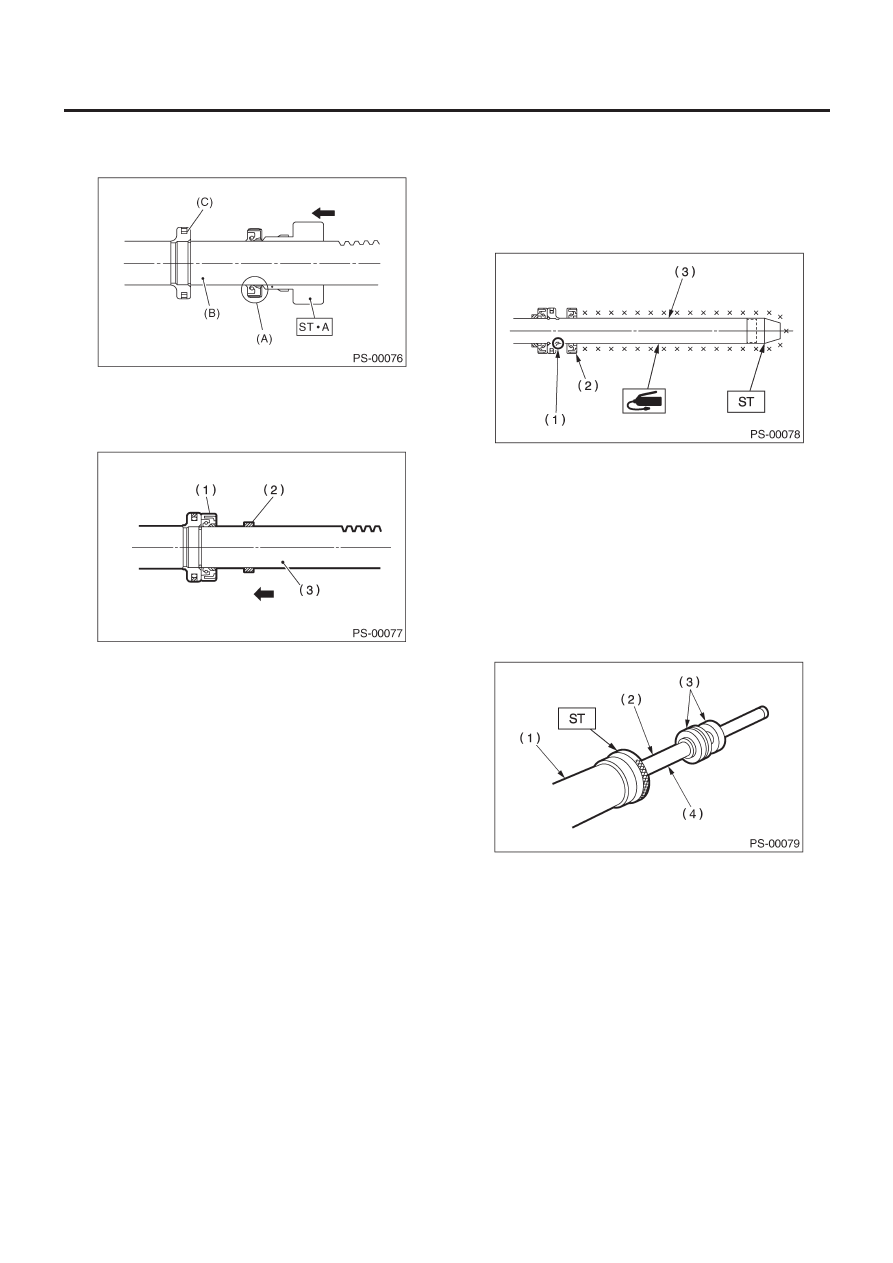

5) Вставьте ST-A, вместе с собранным сальником, через рей-
ку на стороне шестерни. Снимите сальник с ST-A рядом с
поршнем, а затем снимите ST-A с рейки.

(A) Сальник
(B) Рейка
(C) Поршень

6) Установите резервную шайбу со стороны шестерни рейки.

(1) Сальник
(2) Резервная шайба
(3) Рейка

7) Установите ST на рейку и равномерно нанесите тонкий
слой смазки на рейку и ST, затем установите сальник.

ST

926250000

НАПРАВЛЯЮЩАЯ

ОСТОРОЖНО:
Следите за тем, чтобы не поцарапать кромки сальника
участком внутреннего кольца поршня.

(1) Внутреннее кольцо поршня рейки
(2) Внешний сальник
(3) Рейка

8) Нанесите слой смазки на пазы в рейке, скользящую по-
верхность муфты и уплотнительную поверхность поршня. Ус-
тановите ST на конец цилиндра рулевого корпуса. Затем
вставьте рейку в рулевой корпус со стороны цилиндра.

ST 34199AE000 НАПРАВЛЯЮЩАЯ

(сальника)

ОСТОРОЖНО:
Смазка не должна блокировать вентиляционное отвер-
стие на рейке.

(1) Сторона цилиндра рулевого корпуса
(2) Вентиляционное отверстие
(3) Сальник
(4) Рейка

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-56

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

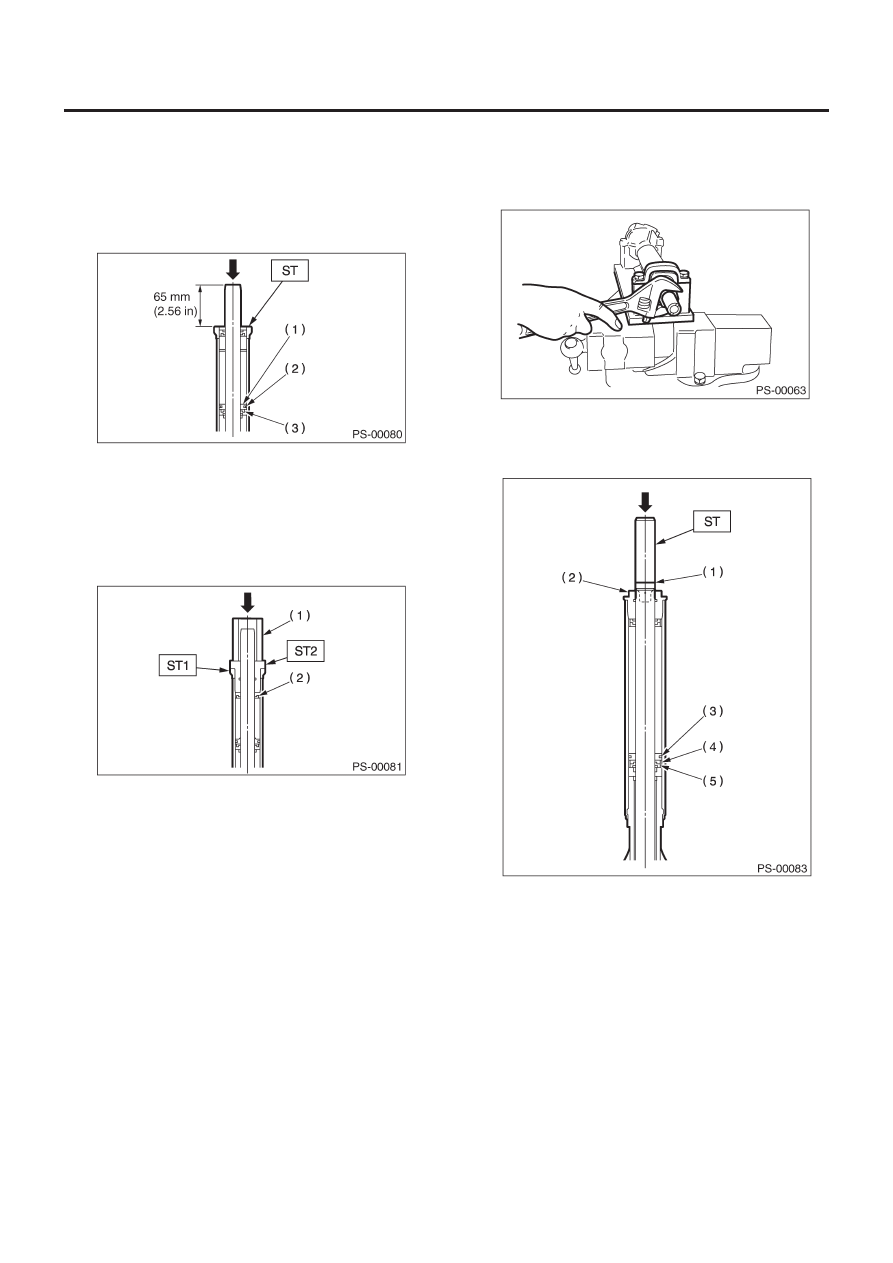

9) С помощью пресса медленно запрессуйте внутренний саль-
ник, пока расстояние между ST и концом рейки не станет 65 мм.

ST 34199AE000 НАПРАВЛЯЮЩАЯ

(сальника)

ОСТОРОЖНО
Убедитесь в том, что внутренняя стенка ST не поцарапа-
на. Иначе можно повредить сальник во время установки.

(1) Поршень рейки
(2) Внутренний сальник
(3) Резервное кольцо

10) Проденьте ST2 и трубку через рейку и вдавите внешний
сальник с помощью пресса, пока ST1 не соприкоснется с ST2.

ST1

34199AE000

НАПРАВЛЯЮЩАЯ (сальника)

ST2

34199AE010

УСТАНОВЩИК (сальника)

(1) Трубка
(2) Внешний сальник

11) Установите новый держатель на сторону цилиндра руле-
вого корпуса.

Момент затяжки:

64 Н•м (6.5 кгс-м, 47.0 ft-lb)

12) С помощью пресса запрессуйте ST, пока его паз не вы-
ровняется с концом держателя.

ST

34099FA030

УСТАНОВЩИК И СЪЕМНИК

(1) Направляющая установщика
(2) Держатель
(3) Поршень рейки
(4) Сальник
(5) Резервное кольцо

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-57

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

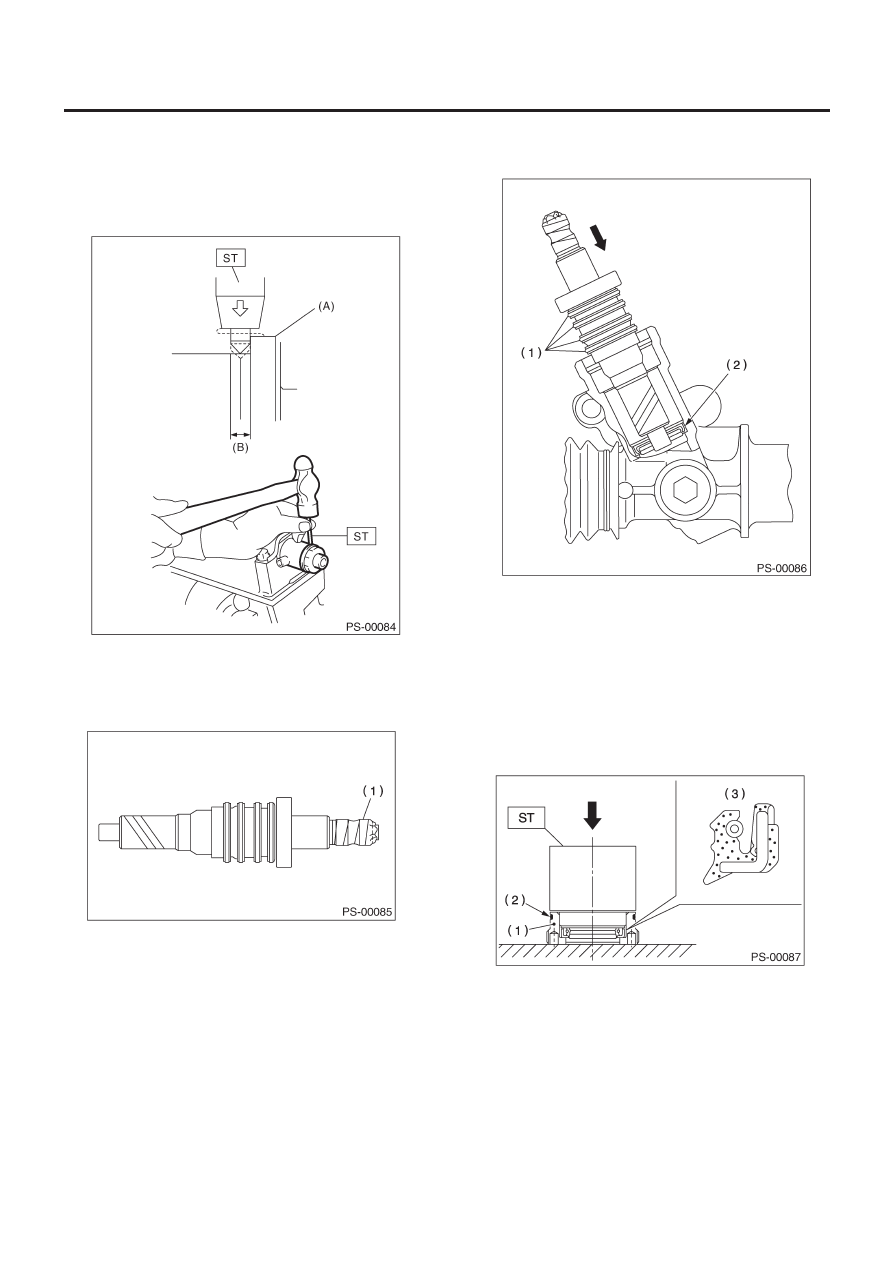

13) С помощью ST зажмите  цилиндр рулевого корпуса в точ-
ке менее 3 мм (0.12 in) от держателя.

ОСТОРОЖНО:
Не деформируйте держатель.

ST   34099FA060    КЕРНЕР

(A) Держатель
(B) 3 мм (0.1 in)

14) Оберните виниловую пленку вокруг зубчатой части уст-
ройства клапана и нанесите смазку на поверхность пленки.

(1) Виниловая пленка

15) Нанесите слой смазки на зубцы шестерни устройства
клапана и прикрепите устройство клапана, следя за тем, что-
бы не поцарапать сальник и уплотнительное кольцо.

(1) Уплотнительное кольцо
(2) Сальник

16) Нанесите смазку на окружность сальника и запрессуйте его
в заглушку с помощью ST и пресса. Замените кольцевые уплот-
нители, расположенные по окружности заглушки, на новые.

S

34199AE110

УСТАНОВЩИК САЛЬНИКА
ЗАГЛУШКИ

ОСТОРОЖНО:
Обращайте внимание на направление сальника.

(1) Заглушка
(2) Кольцевой уплотнитель
(3) Сальник
