РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-50

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

ПРИМЕЧАНИЕ:
При регулировке схода придерживайте чехол, как показано,
чтобы он не перекрутился. Выпрямите его в случае перекру-
чивания.

C:  РАЗБОРКА

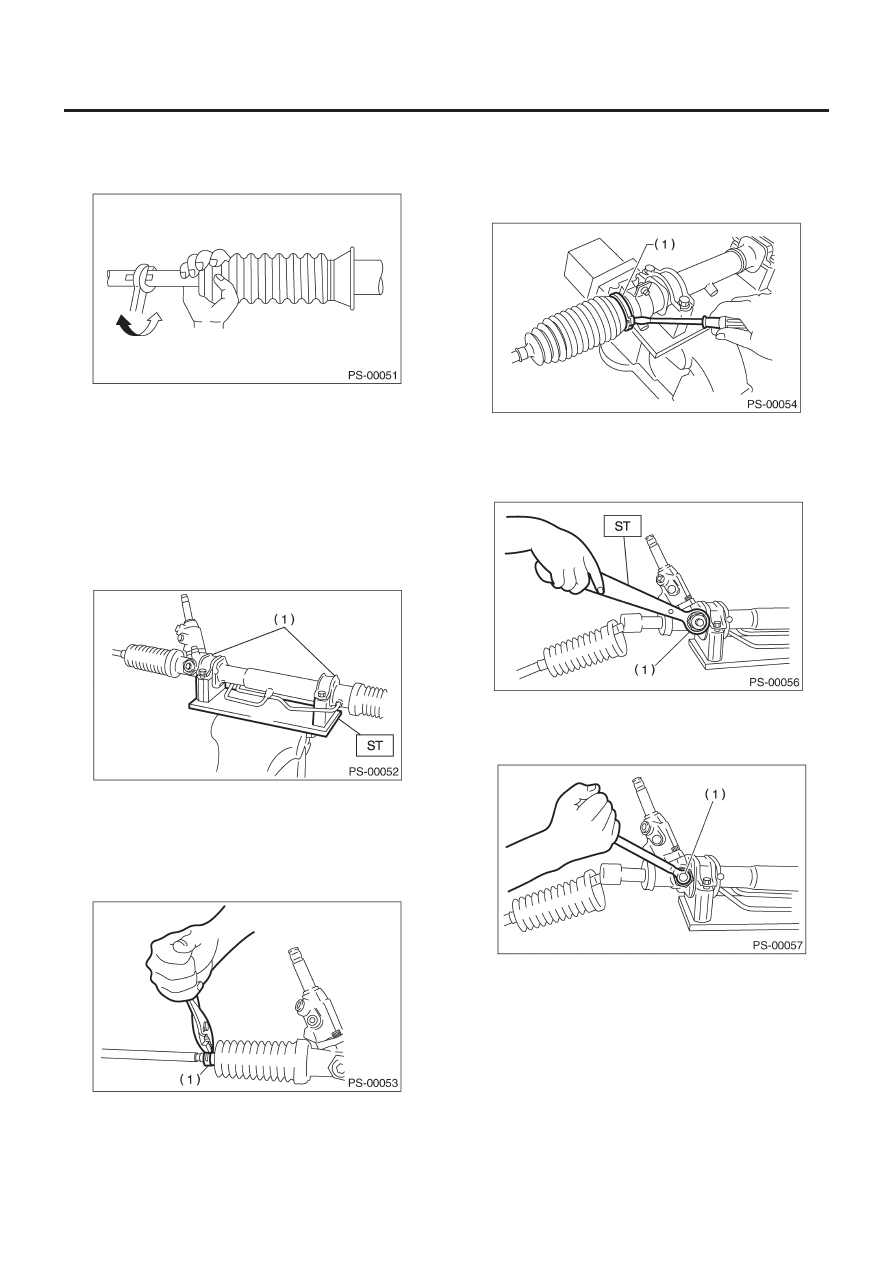

1) Закрепите снятую с автомобиля распределительную ко-
робку в тисках с помощью ST.

ST

926200000

СТЕНД

ОСТОРОЖНО:
Закрепляйте распределительную коробку в тисках с по-
мощью ST, как показано. Не пытайтесь закреплять ее
без этого ST.

(1)   Зажим

2) Снимите конец тяговой штанги и запорную гайку с распре-
делительной коробки.
3) Снимите фиксатор с внешней стороны чехла с помощью
плоскогубцев, а затем передвиньте чехол в сторону конца тя-
говой штанги.

(1)   Зажим

4) С помощью плоской отвертки снимите ленту с чехла.

ПРИМЕЧАНИЕ:
Проверьте чехол на предмет трещин, повреждений или ухуд-
шения состояния.
В случае необходимости замените чехол на новый.

(1)   Лента

5) С помощью ослабьте запорную гайку.

ST

926230000

ГАЕЧНЫЙ КЛЮЧ

(1)   Запорная гайка

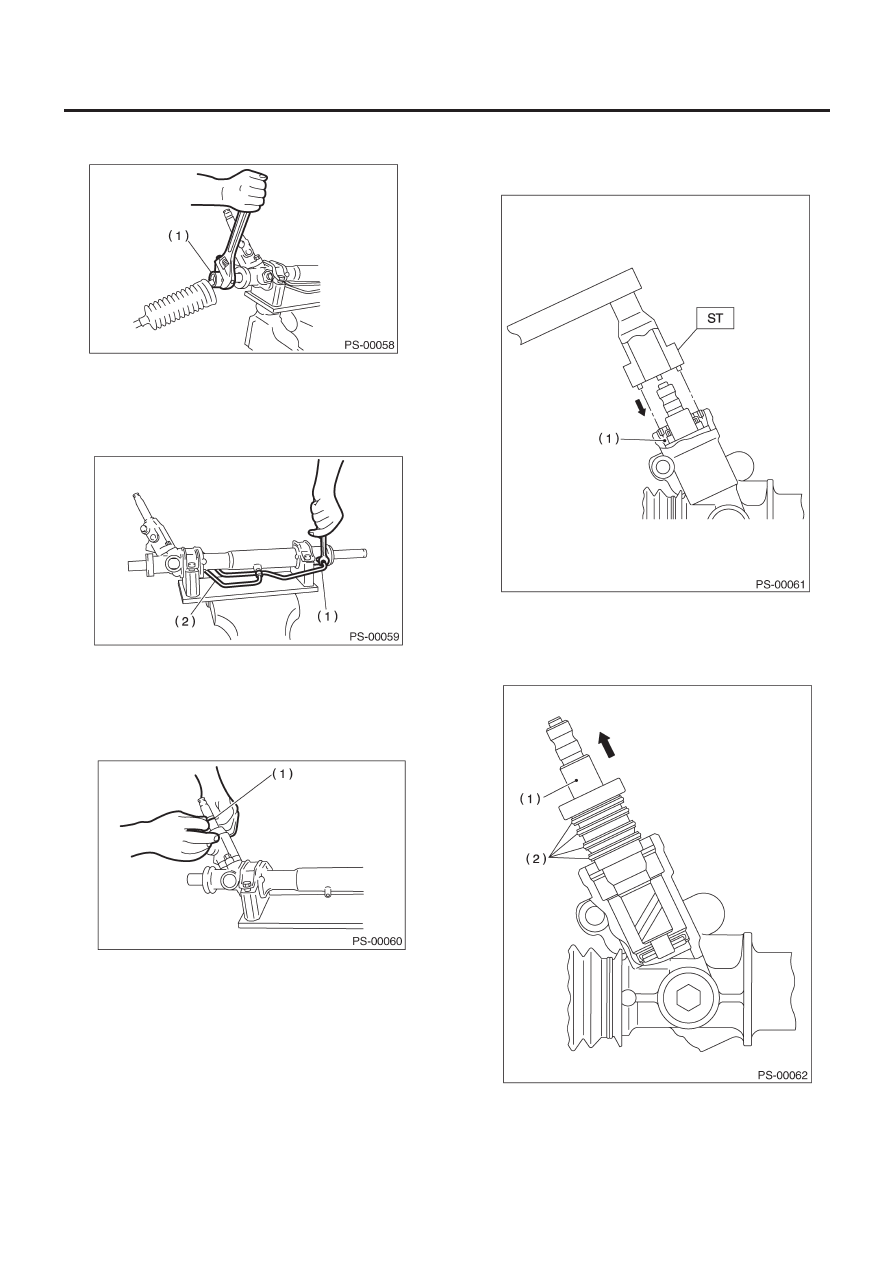

6) Затяните регулировочный винт так, чтобы его невозможно
было затягивать далее.

(1)   Регулировочный винт

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-51

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

7) С помощью ключа [шириной 32 мм (1.26 in)] или разводно-
го зажимного ключа снимите тяговую штангу.

(1)   Тяговая штанга

8) Ослабьте регулировочный винт, затем снимите пружину и
муфту.
9) Отсоедините трубки A и B от рулевого корпуса и кожуха
контрольного клапана.

(1) Трубка А
(2) Трубка В

10) Снимите грязь с входного вала. Снимите пыльник, следя
за тем, чтобы не поцарапать кожух или входной вал и не допу-
стить проникновения инородных частиц внутрь распредели-
тельной коробки.

(1)   Пыльник

11) Установите ST, выровняв его палец с отверстием заглушки.
Поворачивая ST против часовой стрелки, снимите заглушку.

ST

34199AE090

КЛЮЧ ЗАГЛУШКИ

(1)   Заглушка

12) Снимите устройство клапана, следя за тем, чтобы не по-
царапать уплотнительного кольцо и внутреннюю поверхность
кожуха клапана.

(1) Устройство клапана
(2) Уплотнительное кольцо

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-52

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

13) Снимите держатель с помощью ключа (шириной 32 мм
(1.26 in)) или разводного ключа.

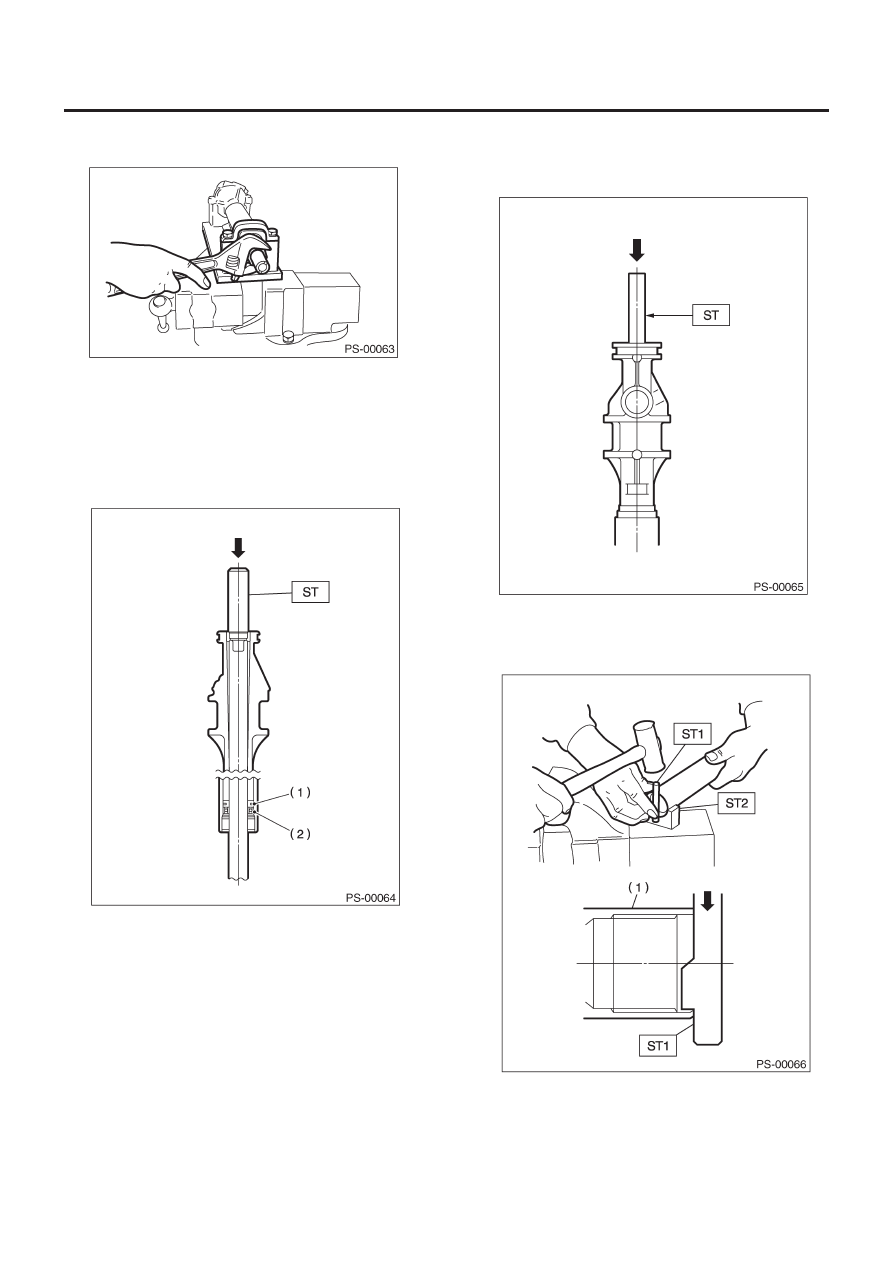

14) Установите ST на рейку со стороны клапана и выпрессуй-
те сальник внешней стороны, следя за тем, чтобы рейка не
касалась внутренней поверхности рулевого корпуса.

ST

34099FA030

УСТАНОВЩИК И СЪЕМНИК

ПРИМЕЧАНИЕ:
Заблокируйте трубчатое соединение рулевого корпуса, что-
бы жидкость не вытекала.

(1) Поршень рейки
(2) Сальник внешней стороны

15) Вставьте ST со стороны клапана и выпрессуйте резерв-
ное кольцо и сальник.

ST

927580000

СЪЕМНИК

16) С помощью ST1 и ST2 почините зажитые участки цилиндра.

ST1

34099FA080

КЕРНЕР

ST2

34099FA070

БАЗА

(1)   Цилиндр

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-53

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

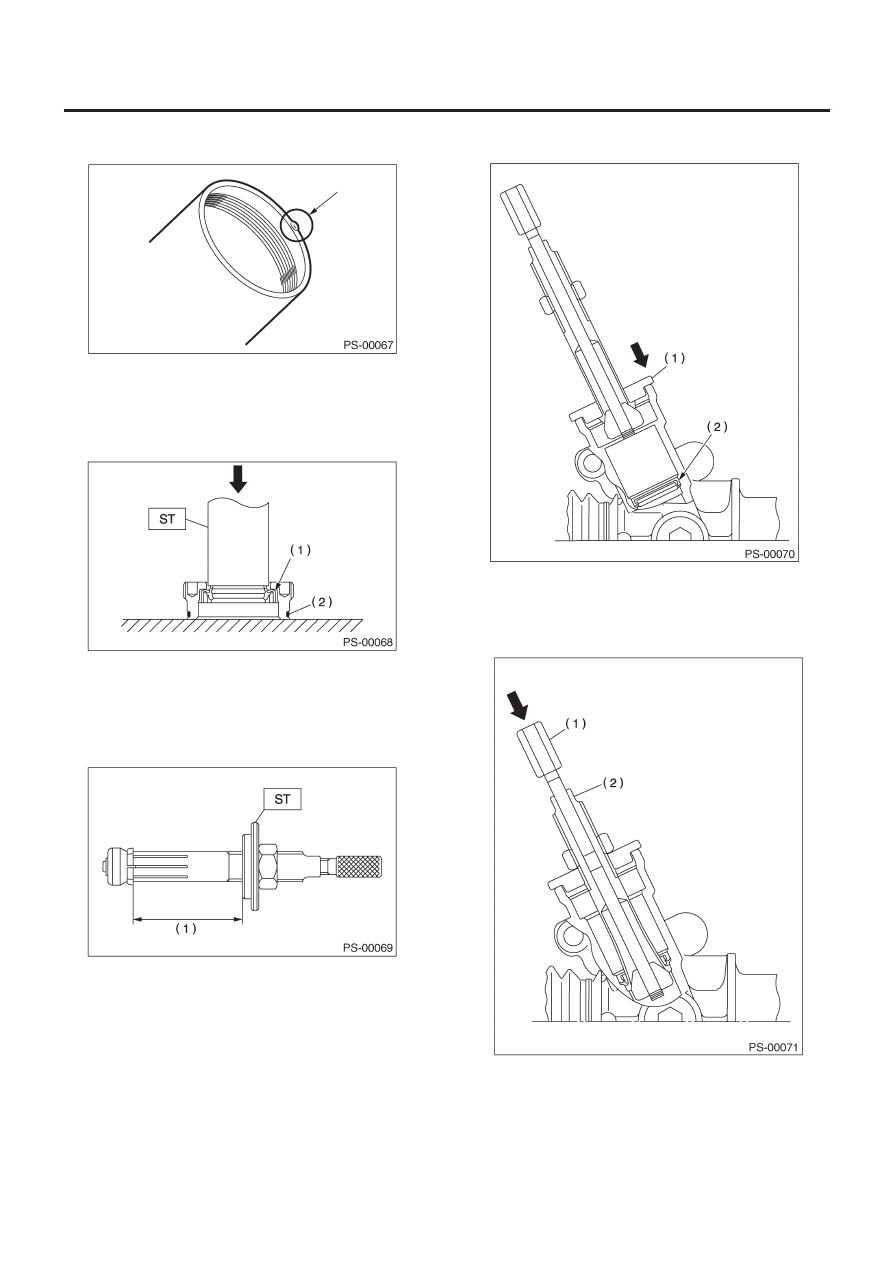

17) Если край цилиндра деформирован выпуклым образом,
почините его с помощью масляного камня.

18) Снимите сальник с заглушки с помощью ST и пресса.

ST

34199AE100

СЪЕМНИК САЛЬНИКА ЗАГЛУШКИ

ПРИМЕЧАНИЕ:
Не применяйте усилие на поверхность края заглушки.

(1) Сальник
(2) Кольцевой уплотнитель

19) Установите ST на размер вытягивания.

ST

34199AE120

СЪЕМНИК САЛЬНИКА
РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ

(1)   70 мм (2.76 in)

20) Установите ограничитель на распределительную коробку
и вставьте кончик ST в распределительную коробку.

(1) Ограничитель
(2) Сальник

21) Посредством фиксации ширины двух поверхностей, за-
прессуйте посредством вращения штанги и прикрепите к
сальнику.

(1) Штанга
(2) Ширина двух поверхностей
