Subaru Forester (2004 год). Руководство - часть 651

ОБЩЕЕ ОПИСАНИЕ

PS-22

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

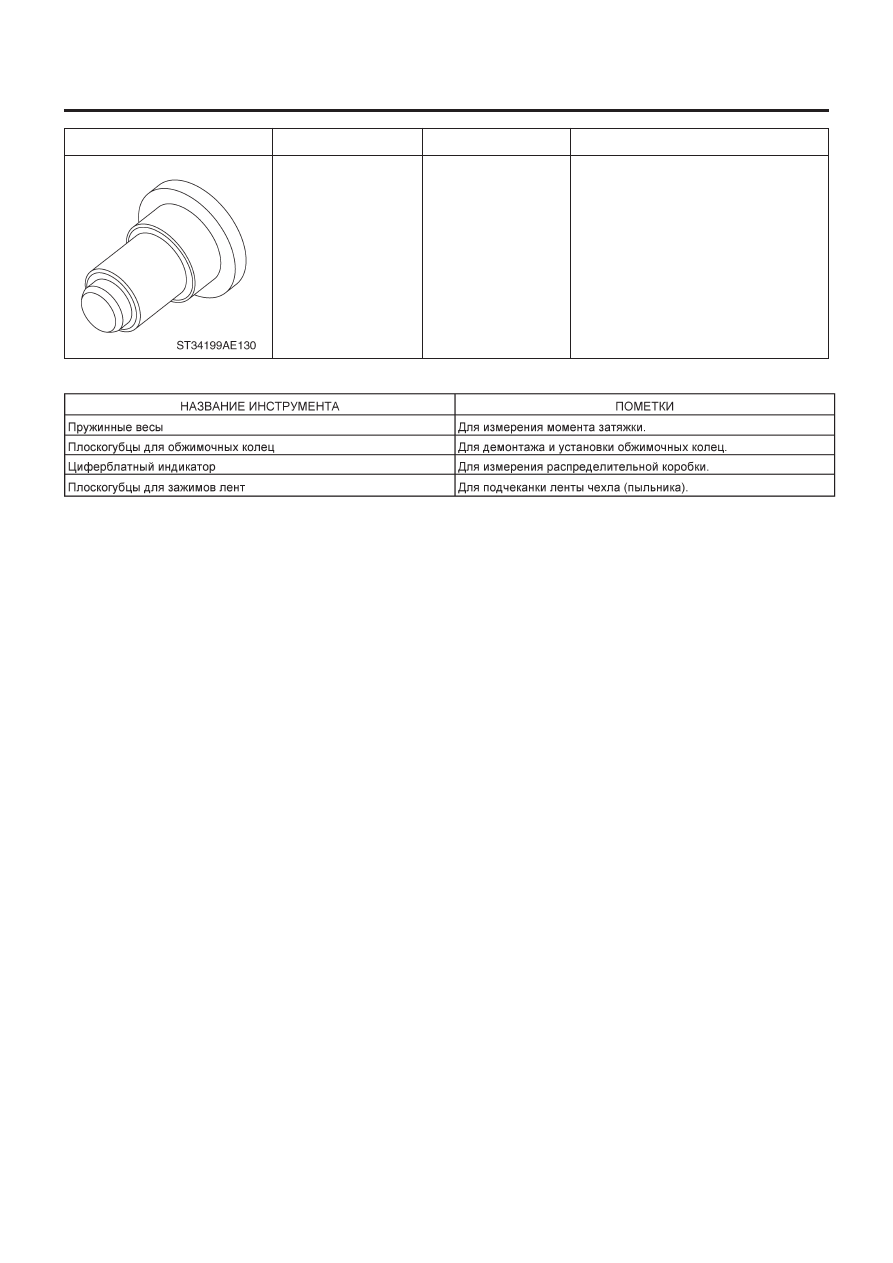

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

34199AE130

УСТАНОВЩИК
САЛЬНИКА
РАСПРЕДЕЛИТЕЛЬ-
НОЙ КОРОБКИ

• Для установки сальника
распределительной коробки.
• Для модели RHD.

ОПИСАНИЕ

ПОМЕТКИ

РУЛЕВОЕ КОЛЕСО

PS-23

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

2. Рулевое колесо

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Установите колеса прямо.
3) Снимите модуль подушки безопасности. <См. AB-14, ДЕ-
МОНТАЖ, Модуль пневмоподушки безопасности водителя.>

ПРЕДУПРЕЖДЕНИЕ:
Перед проведением обслуживания модуля подушек
безопасности всегда см. «Система пневмоподушек без-
опасности». <См.AB-3, ОСТОРОЖНО, Общее описание.>

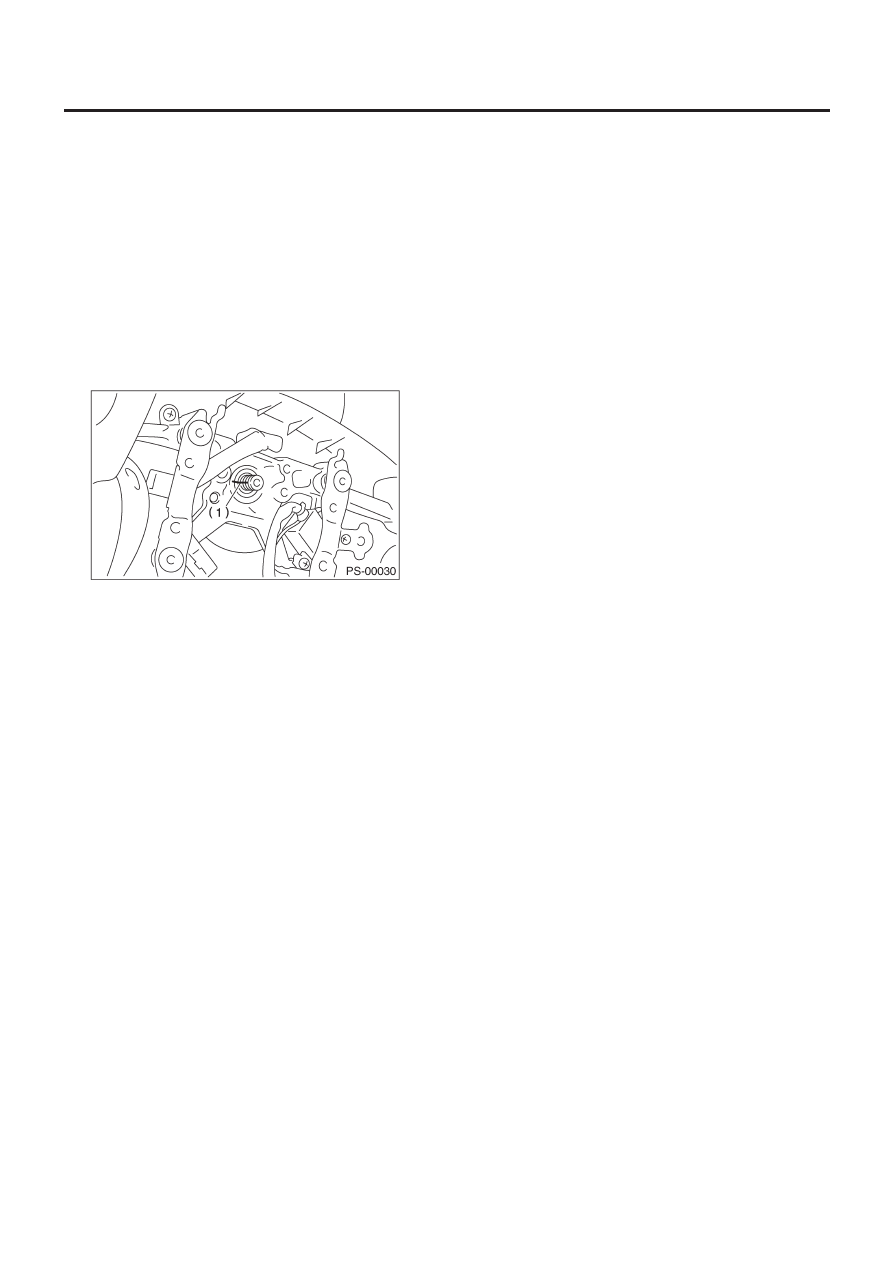

4)Нанесите сопоставительные метки на рулевое колесо и ру-
левой вал.

(1)   Сопоставительная метка

5) Снимите гайку рулевого колеса и выведите рулевое колесо
из вала с помощью вытягивателя.

B:  УСТАНОВКА

ПРЕДУПРЕЖДЕНИЕ:
Перед проведением обслуживания модуля подушек
безопасности всегда см. «Система пневмоподушек без-
опасности». <См.AB-3, ОСТОРОЖНО, Общее описание.>

1) Выровняйте центр поворотного соединителя. <См. AB-20,
РЕГУЛИРОВКА, Поворотный соединитель.>
2) Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Выровняйте сопоставительные метки на рулевом колесе и на
валу.

Момент затяжки:

45 Н•м (4.6 кгс-м, 33.2 ft-lb)

Зазор между крышкой колонки и рулевым колесом:

2 –4 мм (0.08 – 0.16 in)

ОСТОРОЖНО:
Для предотвращения повреждений вставляйте направ-
ляющий палец поворотного соединителя в отверстие
направляющей на нижнем конце поверхности рулевого
колеса.

C: ОСМОТР

1) Проверьте рулевое колесо на предмет деформации. Заме-
ните, если деформация чрезмерна.
2) Проверьте шлицы на рулевом колесе на предмет повреж-
дений. Замените рулевое колесо в случае обнаружения чрез-
мерных повреждений.

УНИВЕРСАЛЬНЫЙ ШАРНИР

PS-24

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

3. Универсальный шарнир

A:  ДЕМОНТАЖ

1) Снимите рулевое колесо. <См. PS-23, ДЕМОНТАЖ, Руле-
вое колесо.>
2) Нанесите сопоставительную метку на универсальный шарнир.
3) Снимите болты универсального шарнира и снимите сам
универсальный шарнир.

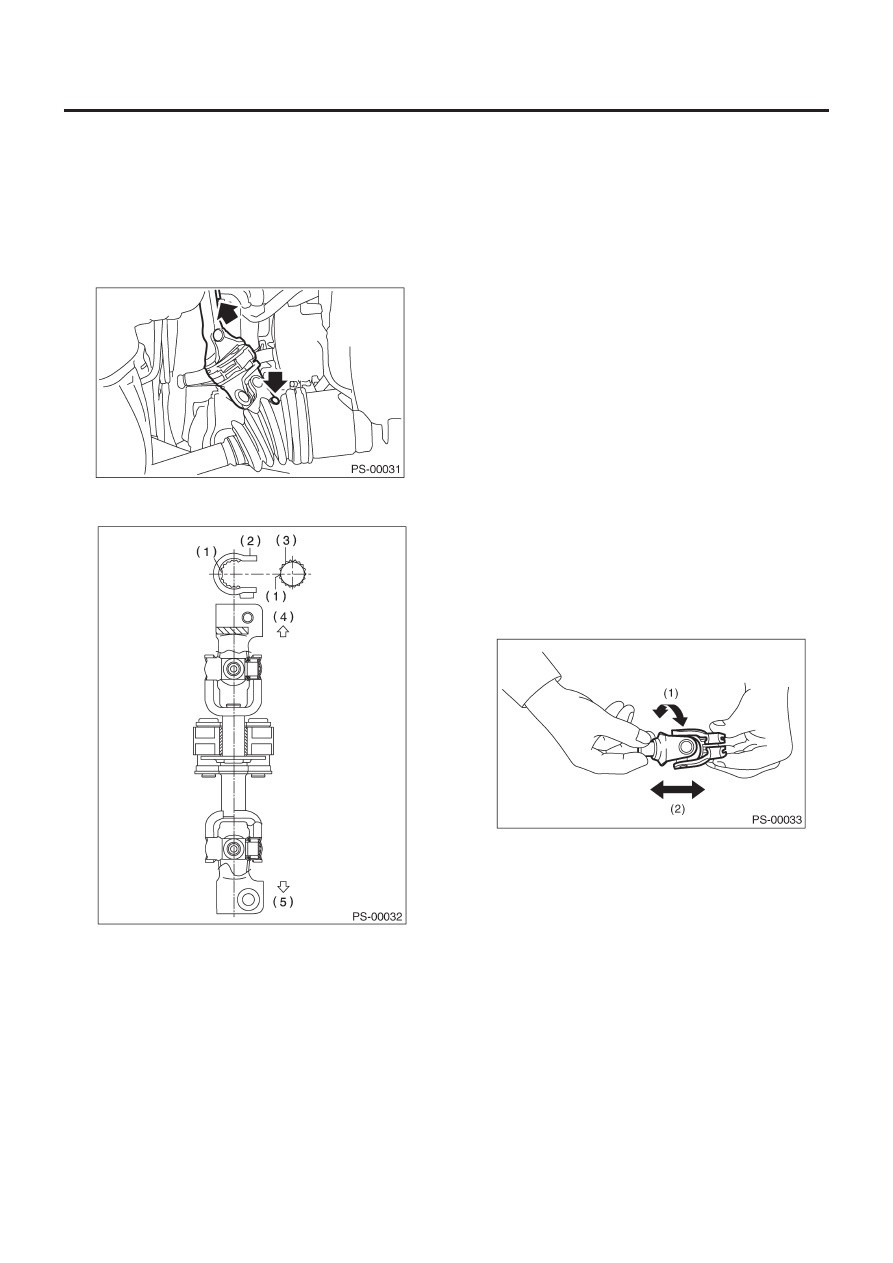

1) Выровняйте профиль на зубчатой части вала колонки и хо-
мута, а затем вставьте универсальный шарнир в вал колонки.

(1) Профиль
(2) Хомут
(3) Вал колонки
(4) Сторона вала колонки
(5) Сторона распределительной коробки

2) Выровняйте сопоставительные метки и вставьте универ-
сальный шарнир в зубчатую часть устройства распредели-
тельной коробки.

3) Затяните болт.

Момент затяжки:

24 Н•м (2.4 кгс-м, 17.4 ft-lb)

ОСТОРОЖНО:
Чрезмерная затяжка болтов универсального шарнира
может привести к увеличению рабочего усилия на руле.

Стандартный зазор между распределительной
коробкой и DOJ:

Более 14 мм (0.55 in)

4) Выровняйте центр поворотного соединителя. <См. AB-20,
РЕГУЛИРОВКА, Поворотный соединитель
5) Установите рулевое колесо и модуль подушки безопасно-
сти. <См. PS-23, УСТАНОВКА, Рулевое колесо.>

ПРЕДУПРЕЖДЕНИЕ:
Перед проведением обслуживания модуля подушек
безопасности всегда см. «Система пневмоподушек без-
опасности». <См.AB-3, ОСТОРОЖНО, Общее описание.>

C: ОСМОТР

Проверьте на предмет износа, повреждений или других поло-
мок. Замените в случае необходимости.

Сервисный предел:

Люфт универсального шарнира:

0 мм (0 in)

Максимальное усилие кручения:

0.3 Н (0.03 кгс, 0.07 Ib)

(1) Усилие кручения
(2) Люфт

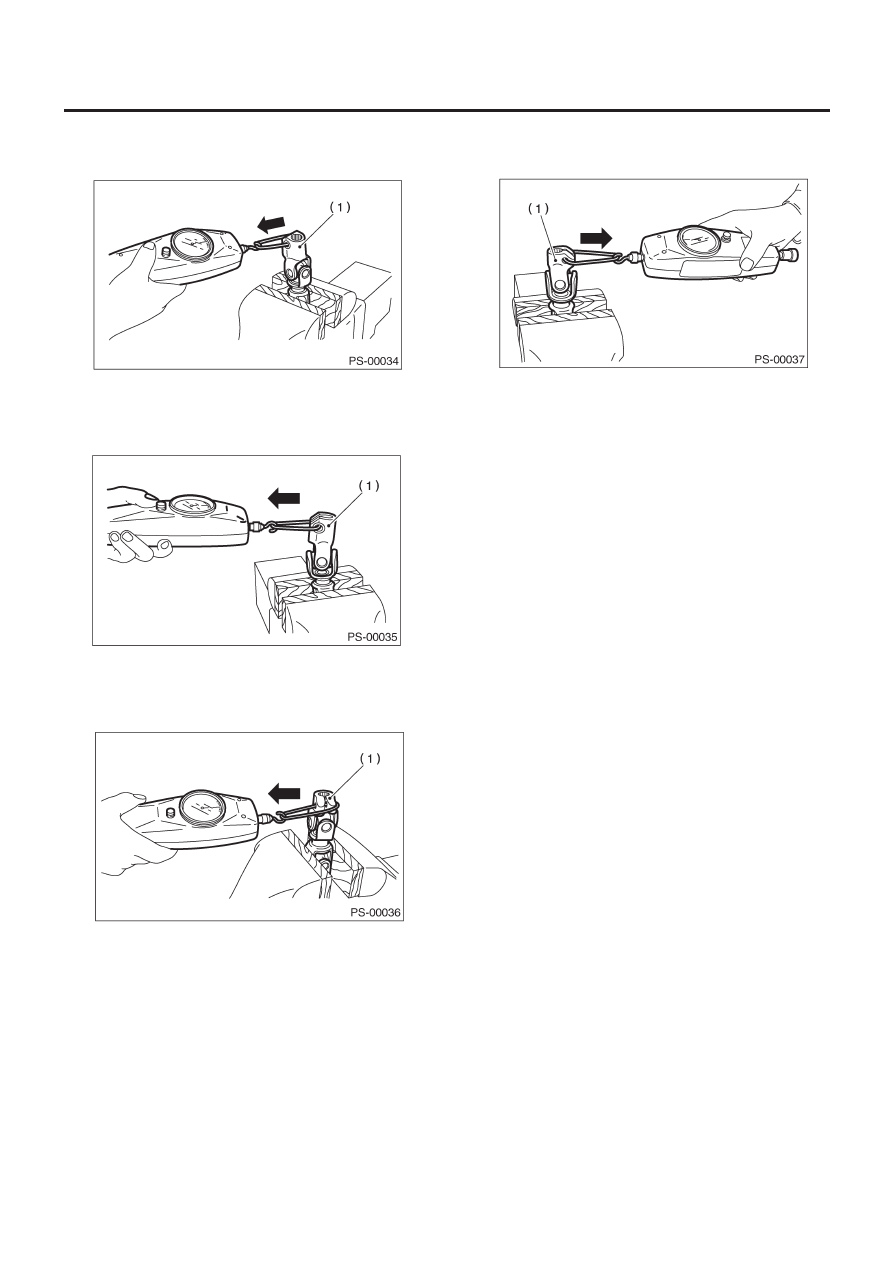

Измерьте усилие складывания универсального шарнира.

УНИВЕРСАЛЬНЫЙ ШАРНИР

PS-25

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

Сервисный предел:

Максимальная нагрузка: 7.3 Н (0.74 кгс, 1.64 Ib)
или меньше

(1)   Хомут (сторона распределительной коробки)

Сервисный предел:

Максимальная нагрузка; 7.3 Н (0.74 кгс, 1.64 Ib)
или меньше

(1)   Хомут (сторона распределительной коробки)

Сервисный предел:

Максимальная нагрузка; 7.3 Н (0.74 кгс, 1.64 Ib)
или меньше

(1)   Хомут (сторона рулевой колонки)

Сервисный предел:

Максимальная нагрузка; 7.3 Н (0.74 кгс, 1.64 Ib)
или меньше

(1)   Хомут (сторона рулевой колонки)
