ОБЩЕЕ ОПИСАНИЕ

PS-14

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

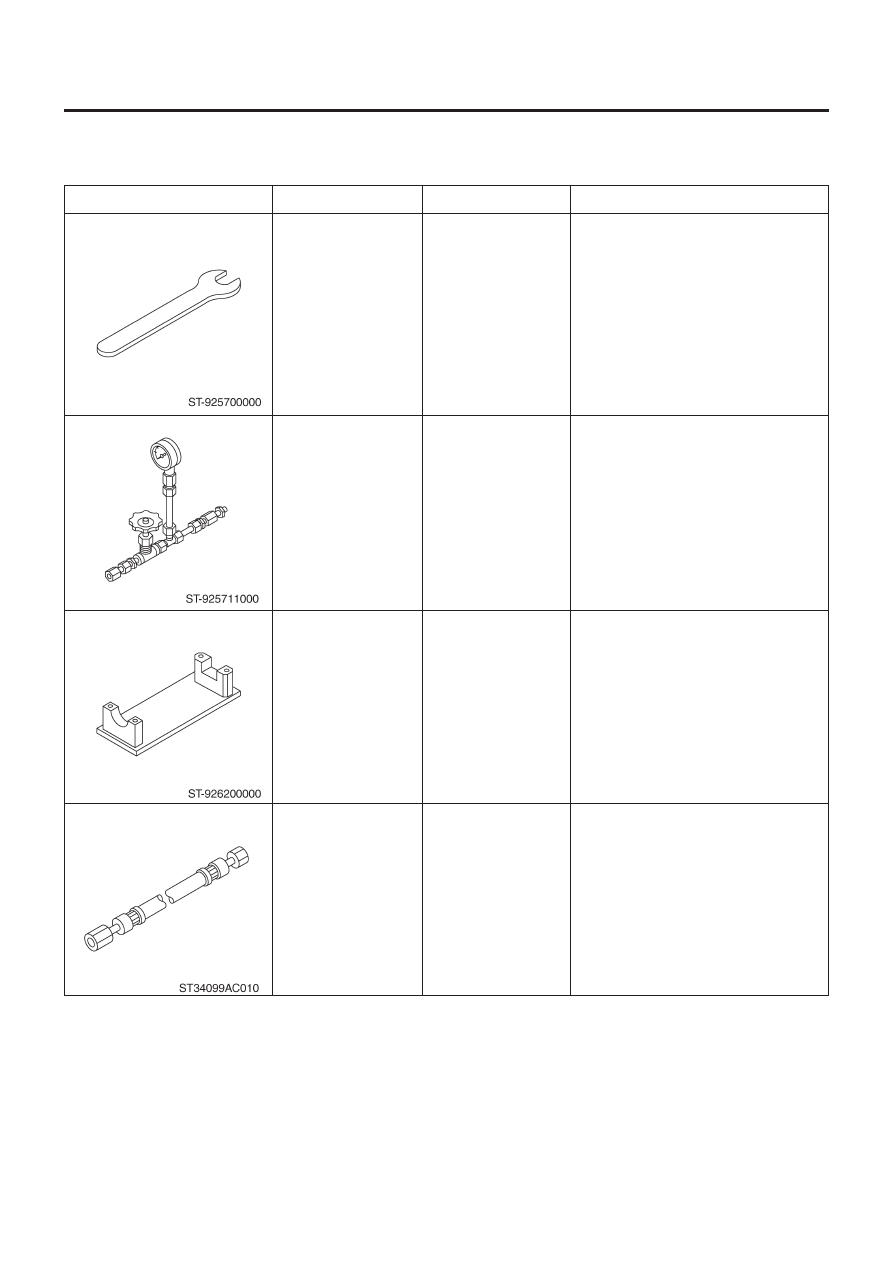

925700000

925711000

926200000

34099AC010

КЛЮЧ

ИЗМЕРИТЕЛЬ
ДАВЛЕНИЯ

СТЕНД

ШЛАНГ АДАПТЕРА A

• Используется для демонтажа и
установки тяговой штанги.
• Применяйте этот инструмент к рейке.

Используется для измерения давления
масляного насоса.

Используется для разборки устройства
распределительной коробки и проверки
ее характеристик.

Используется с ИЗМЕРИТЕЛЕМ
ДАВЛЕНИЯ (925711000).

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

PS-15

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

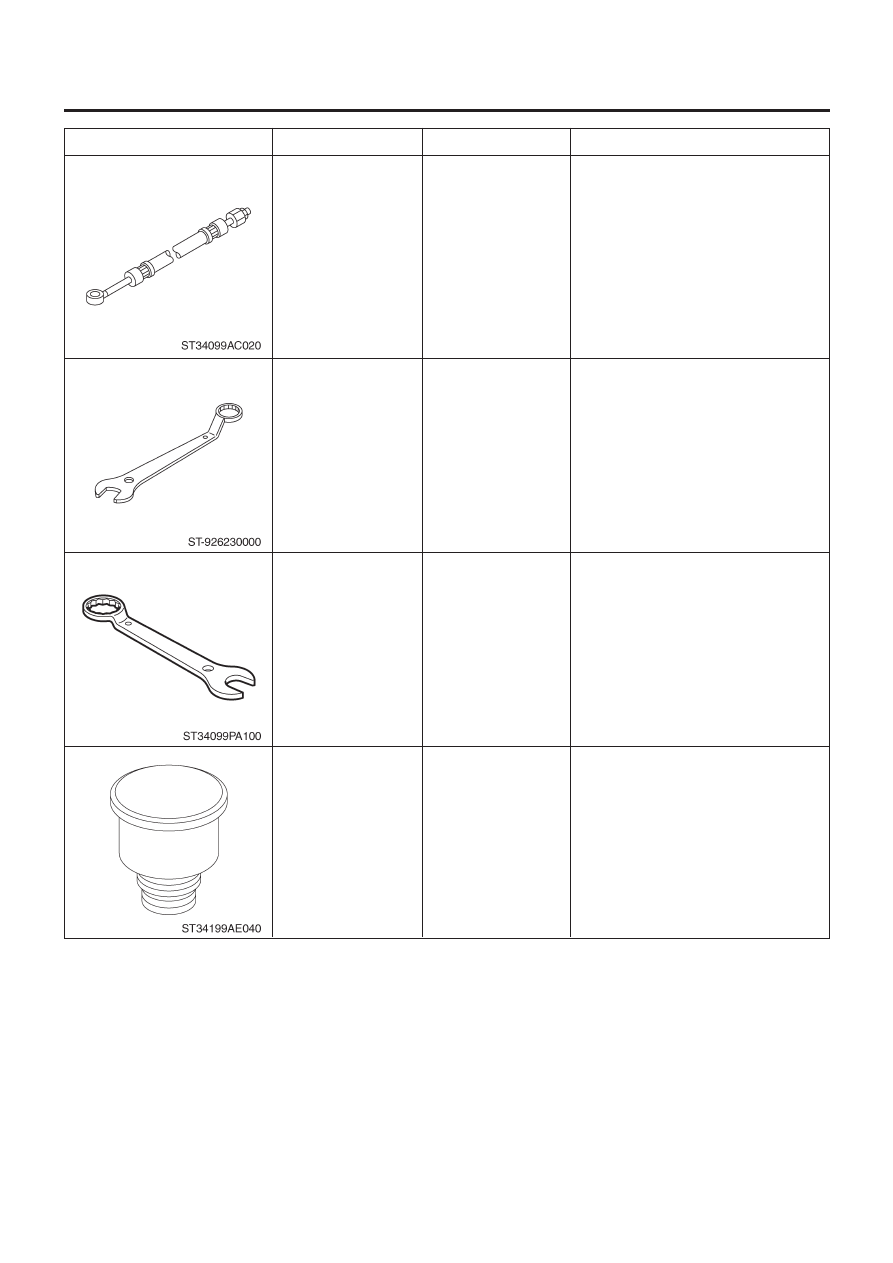

34099AC020

926230000

34099PA100

34199AE040

ШЛАНГ АДАПТЕРА В

ГАЕЧНЫЙ КЛЮЧ

ГАЕЧНЫЙ КЛЮЧ

НАПРАВЛЯЮЩАЯ
ЗАЛИВКИ МАСЛА

Используется с ИЗМЕРИТЕЛЕМ
ДАВЛЕНИЯ (925711000).

Для запорной гайки при регулировке
люфта распределительной коробки.

Используется для измерения
сопротивления вращения устройства
распределительной коробки.

Используется для заливки жидкости
усилителя руля.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

PS-16

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

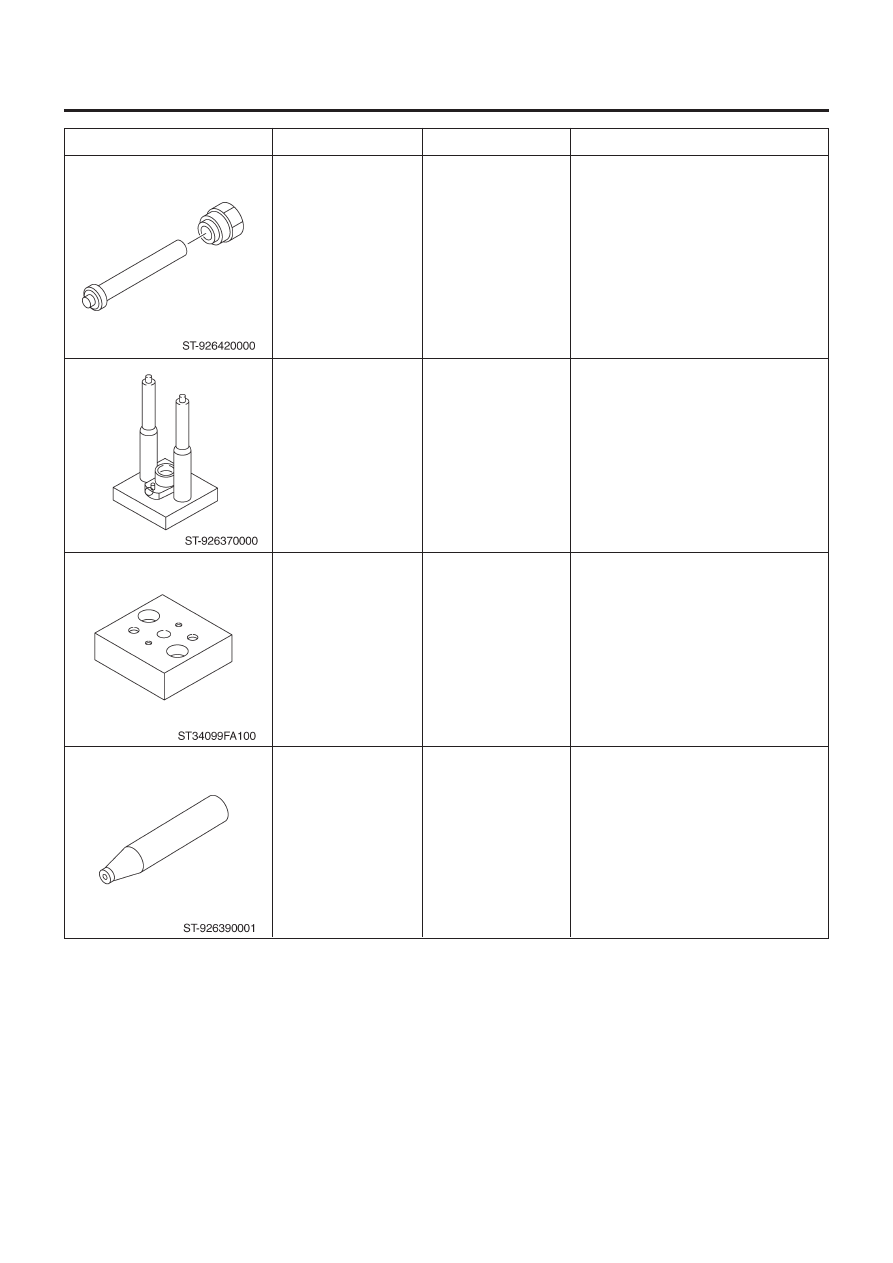

926420000

926370000

34099FA100

926390001

ЗАГЛУШКА

УСТАНОВЩИК A

БАЗА СТЕНДА

УСТРОЙСТВО
КРЫШКИ И
СЪЕМНИКА

При утечке масла из стороны шестерни
устройства распределительной коробки
снимите трубку B с кожуха клапана,
приставьте этот инструмент и проверьте
точки утечки масла.

• Используется для установки устройства
клапана в устройство кожуха клапана.
• Используется с БАЗОЙ СТЕНДА
(34099FA100).
• Для модели LHD.

• Используется для сборки
распределительной коробки.
• Для модели LHD.

• Используется для сборки устройства
рейки.
• Для модели LHD.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

PS-17

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

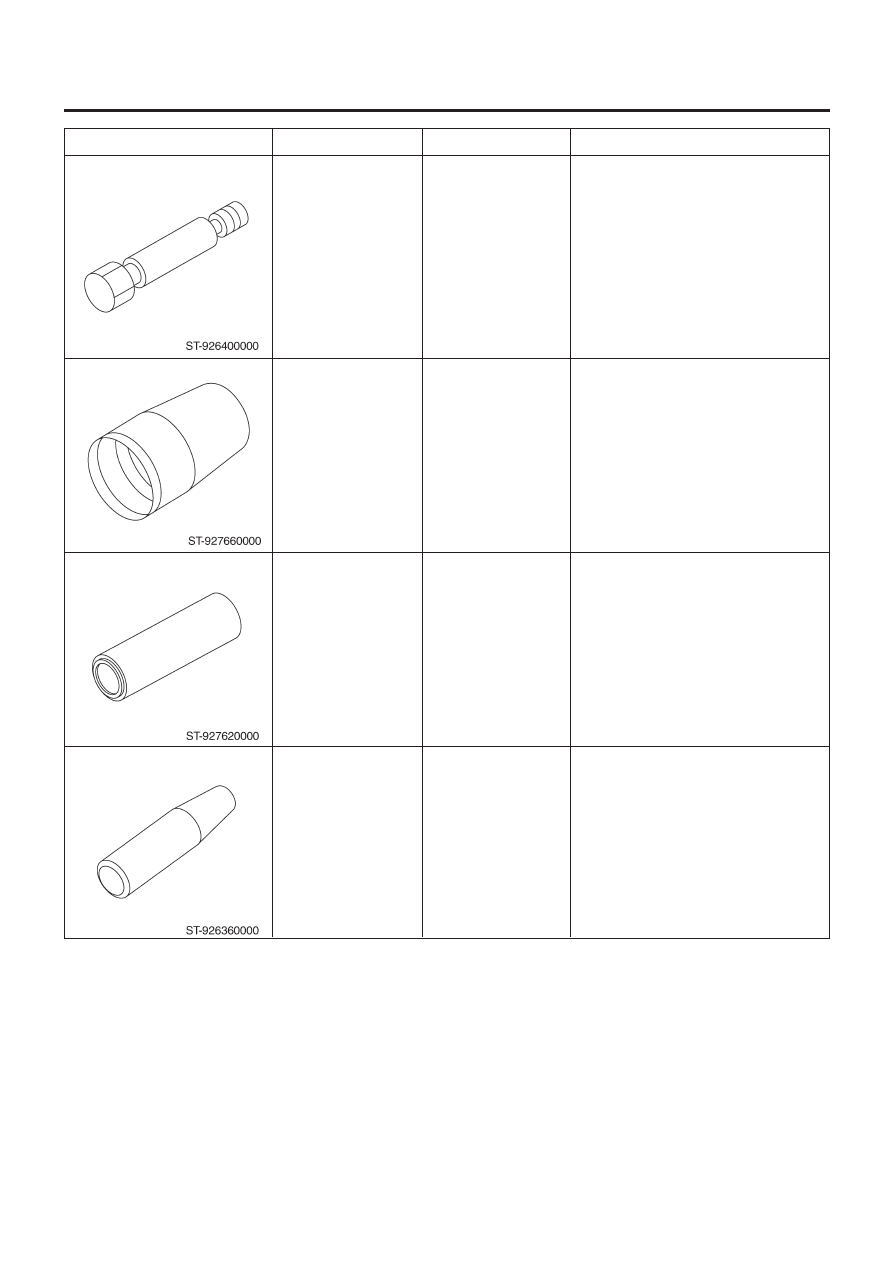

926400000

927660000

927620000

926360000

НАПРАВЛЯЮЩАЯ

НАПРАВЛЯЮЩАЯ

УСТАНОВЩИК B

УСТАНОВЩИК А

• Правая сторона рейки при установке
втулки рейки.
• Используется с  НАПРАВЛЯЮЩЕЙ
(927660000).
• Для модели LHD.

• Правая сторона рейки при установке
втулки рейки.
• Используется с  НАПРАВЛЯЮЩЕЙ
(926400000).
• Для модели LHD.

• Используется для установки сальника
кожуха клапана.
• Используется с  УСТАНОВЩИКОМ A
(926360000).
• Для модели LHD.

• Используется в качестве направляющей
для установки сальника.
• Используется с  УСТАНОВЩИКОМ B
(927620000).
• Для модели LHD.

ОПИСАНИЕ

ПОМЕТКИ
