ОБЩЕЕ ОПИСАНИЕ
PS-10
СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)
(A) МОДЕЛЬ НЕ ТУРБО
(B) МОДЕЛЬ ТУРБО
(1) Болт с ушком
(2) Трубка
C
(3) Прокладка
(4) Фиксатор
(5) Трубка
D
(6) Зажим
E
(7) Кольцевой
уплотнитель
(8) Крышка
(9) Бачок
(10) Кронштейн бачка
(11) Шкив

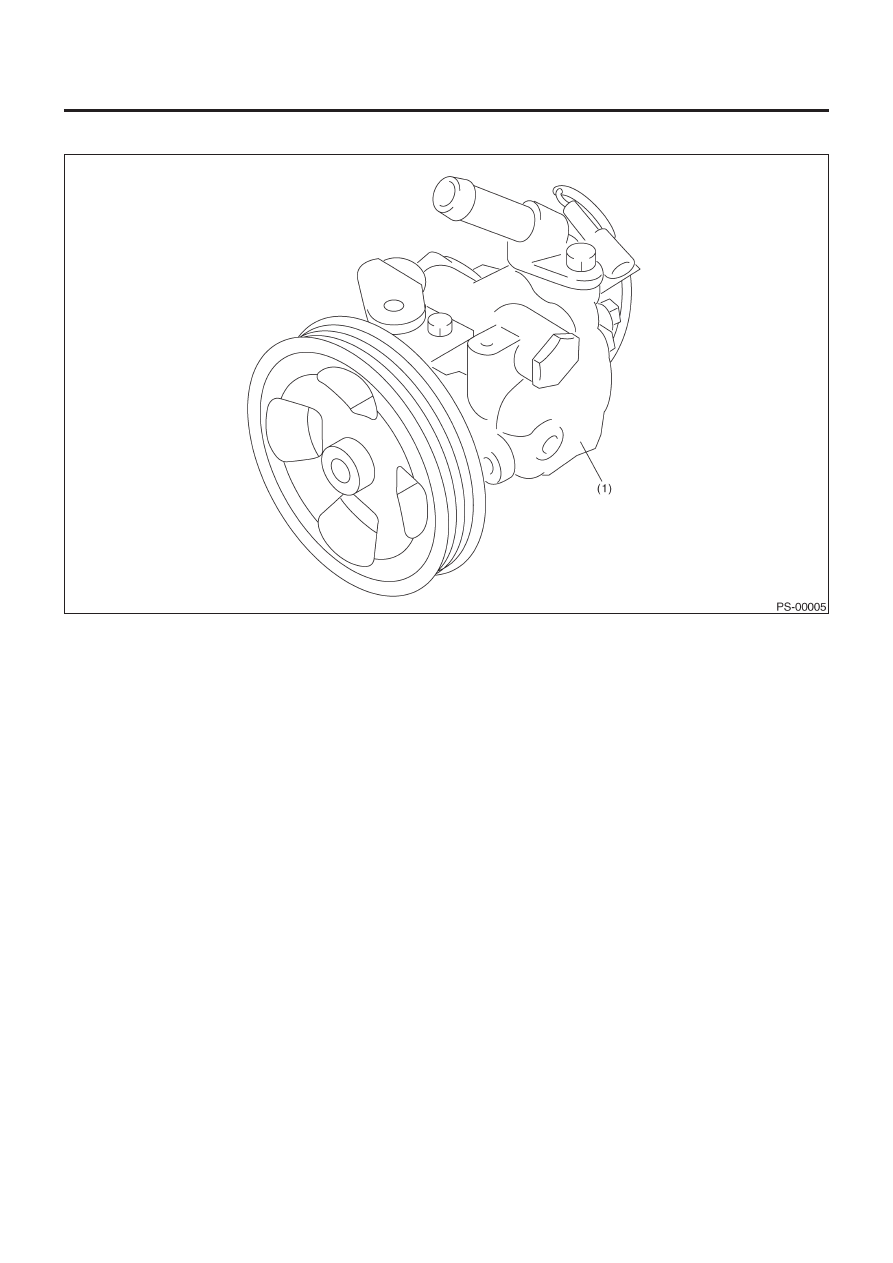

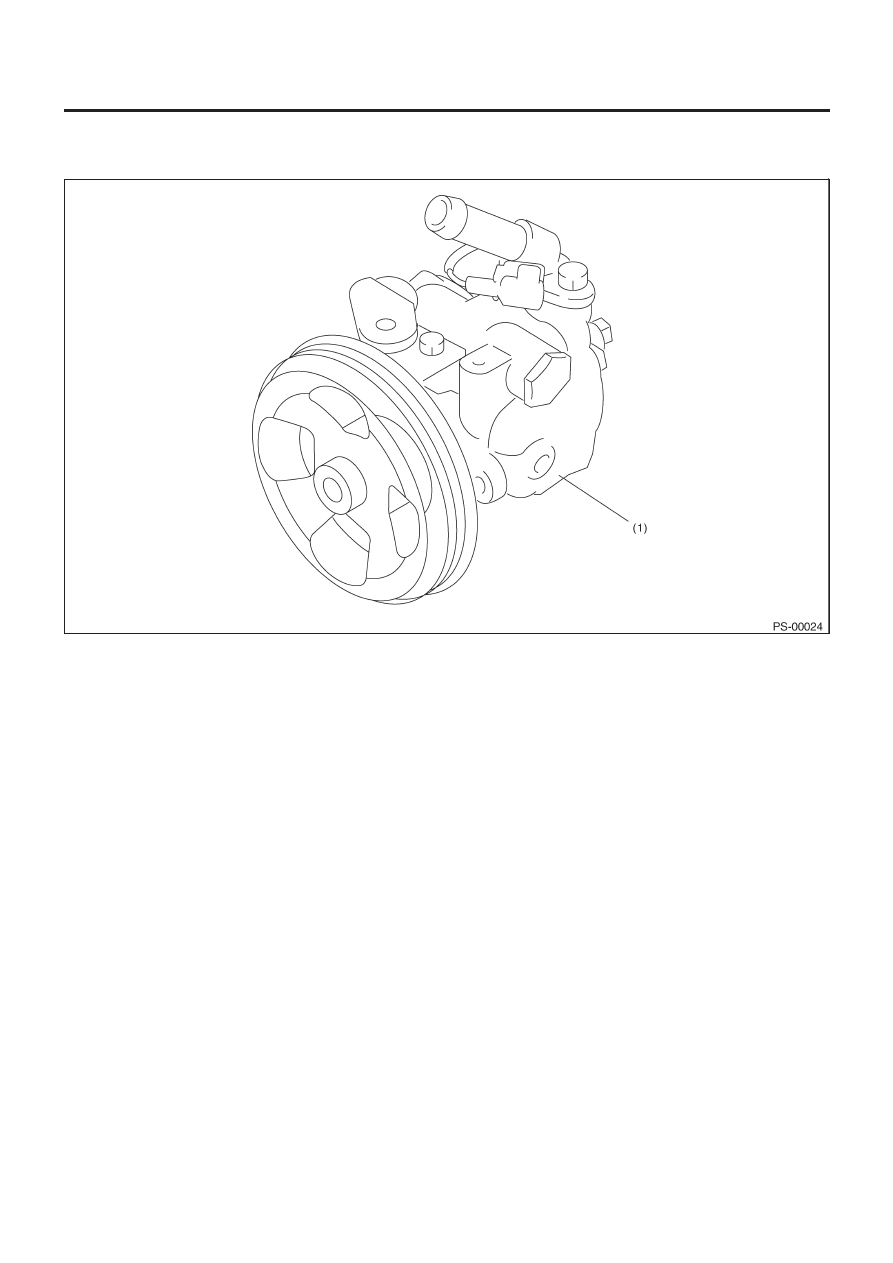

(12) Масляный насос
(13) Кронштейн
(14) Гайка натяжения ремня
(15) Втулка
(16) Крышка ремня
(17) Универсальный шарнир
(18) Пыльник
(19) Заглушка
(20) Кольцевой уплотнитель
(21) Сальник
(22) Шестерня
(23) Уплотнительное кольцо
(24) Сальник
(25) Адаптер
(26) Зажим
(27) Корончатая гайка
(28) Шплинт
(29) Пыльник
(30) Фиксатор
(31) Конец тяговой штанги
(32) Фиксатор
(33) Башмак
(34) Проволока
(35) Тяговая штанга
(36) Держатель
(37) Втулка
(38) Сальник
(39) Сальник
(40) Кольцевой уплотнитель
(41) Рейка
(42) Сальник
(43) Резервная шайба
(44) Рулевой корпус
(45) Трубка A
(46) Трубка B
(47) Запорная гайка
(48) Регулировочный винт
(49) Пружина
(50) Муфта
(51) Накладка гнезда
(52) Всасывающий шланг
(53) Возвратный шланг
Момент затяжки: Н•м (кгс-м, ft-lb)
T1:
7.4 (0.75, 5.4)
T2:
8 (0.8, 5.8)
T3:
13 (1.3, 9.4)
T4:
15 (1.5, 10.8)
T5:
15.7 (1.6, 11.6)
T6:
20 (2.0, 14.5)
T7:
22 (2.2, 15.9)
T8:
24 (2.4, 17.4)
T9:
25 (2.5, 18.1)
T10: 27 (2.75, 19.9)
T11: 37.3 (3.8, 27.5)
T12: 39 (4.0, 28.9)
T13: 60 (6.1, 44.1)
T14: 64 (6.5, 47.0)
T15: 78 (8.0, 57.9)
T16: 85 (8.6, 62.2)
