ОБЩЕЕ ОПИСАНИЕ

PS-6

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

B: КОМПОНЕНТ

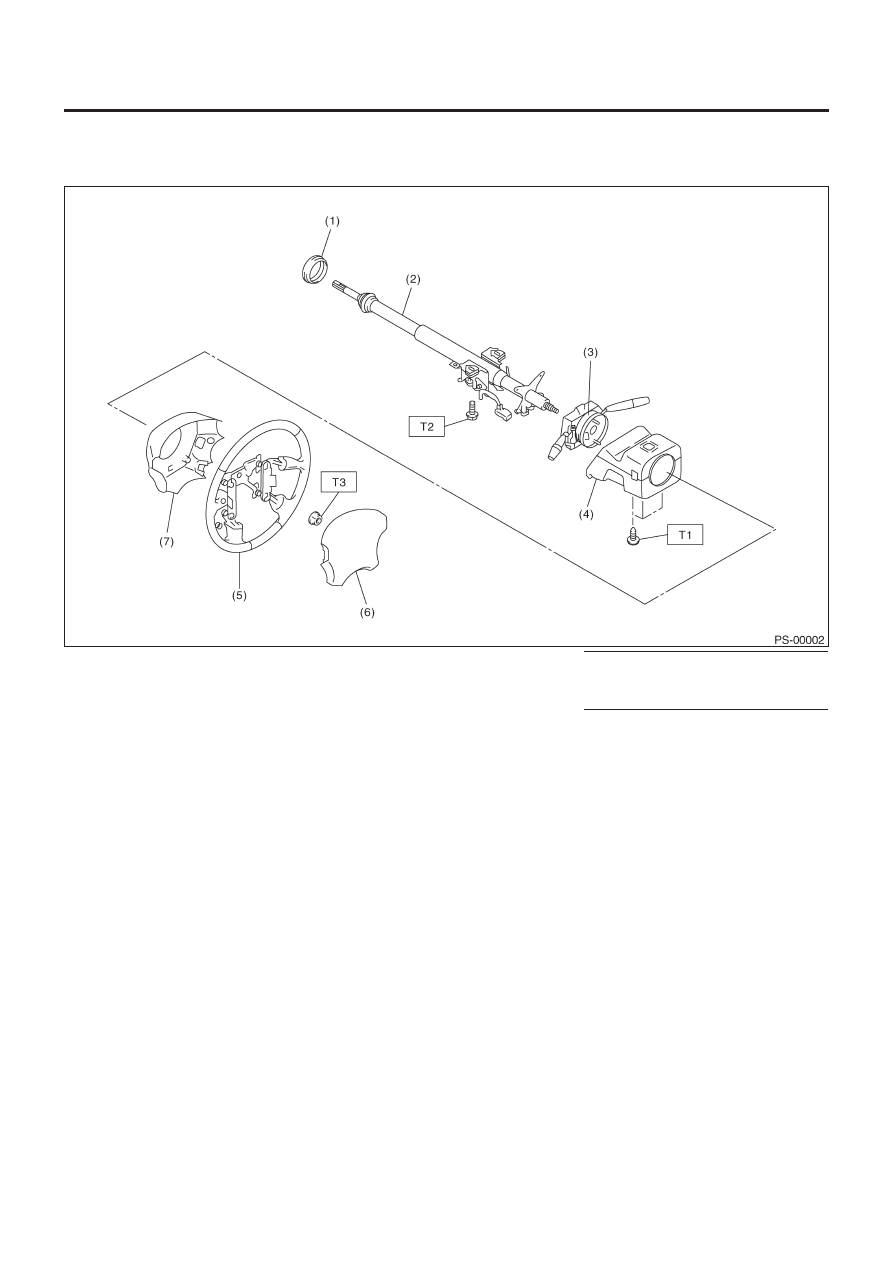

1. РУЛЕВОЕ КОЛЕСО И КОЛОНКА

(1) Втулка
(2) Рулевой вал
(3) Рулевой поворотный соединитель
(4) Крышка колонки

(5) Рулевое колесо
(6) Модуль пневмоподушки безопасности
(7) Нижняя крышка рулевого колеса

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

1.2 (0.12,0.9)

T2: 25 (2.5, 18.1)
T3: 45 (4.6,33.2)

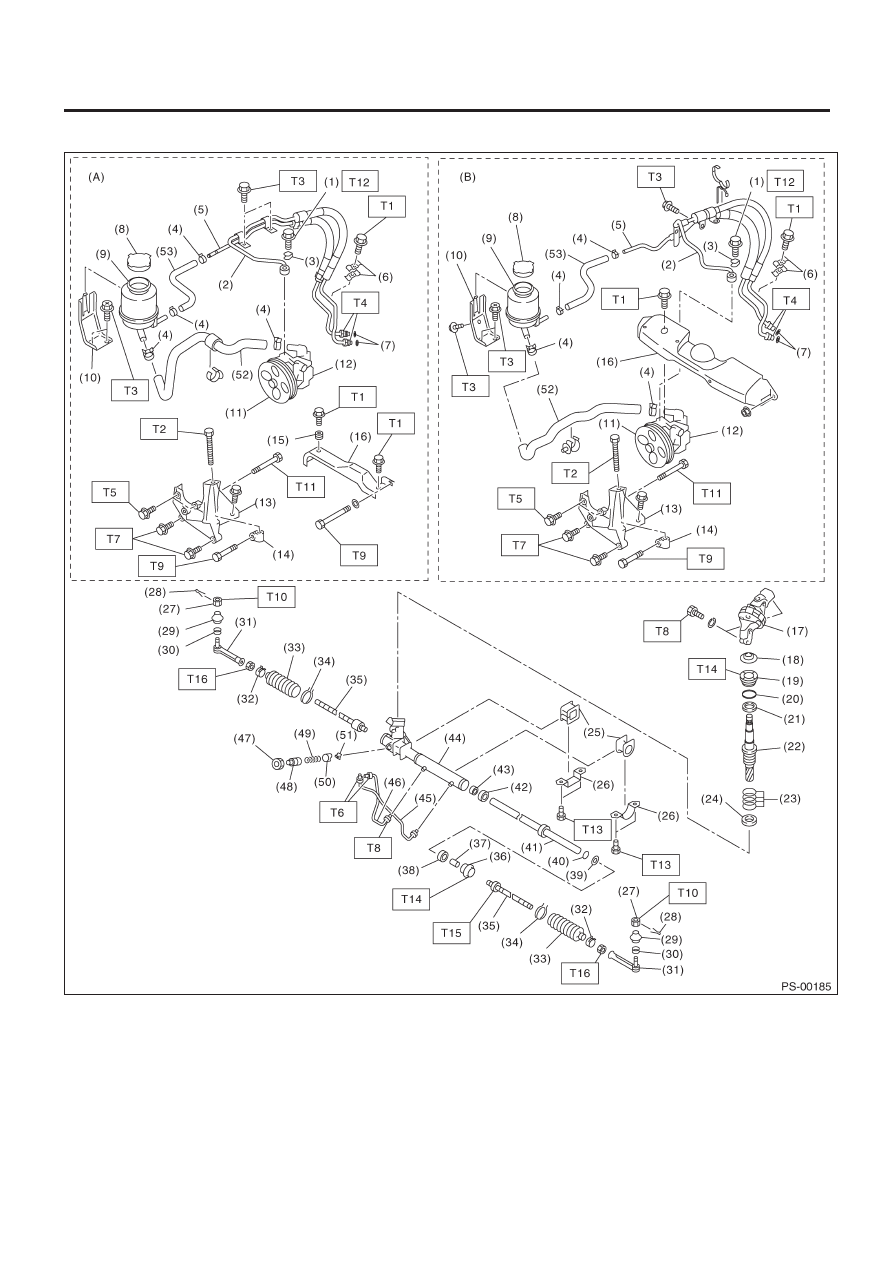

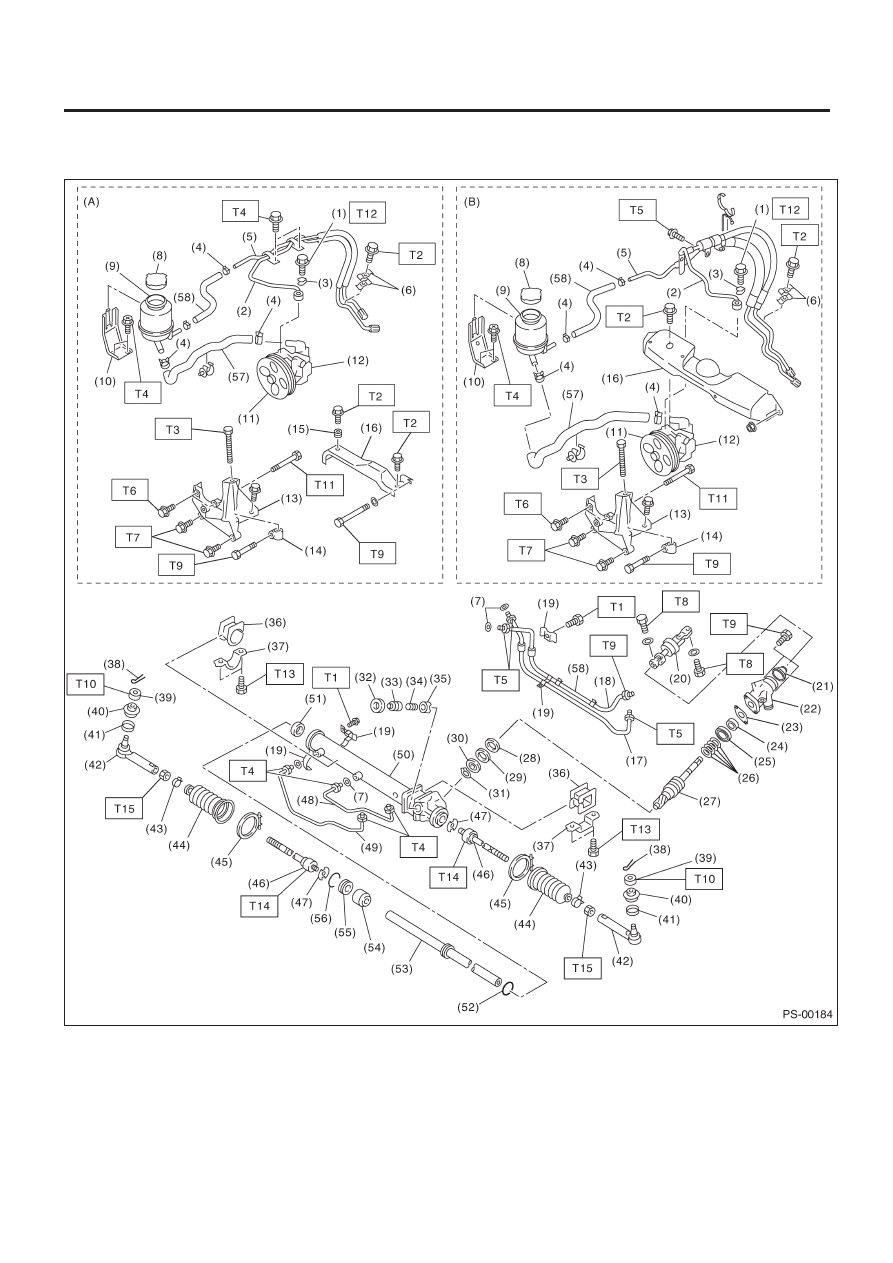

ОБЩЕЕ ОПИСАНИЕ

PS-8

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

(A) МОДЕЛЬ НЕ ТУРБО

(B) МОДЕЛЬ ТУРБО

(1) Болт с ушком
(2) Трубка C
(3) Прокладка
(4) Фиксатор
(5) Трубка D
(6) Зажим E
(7) Кольцевой уплотнитель
(8) Крышка
(9) Бачок
(10) Кронштейн бачка
(11) Шкив
(12) Масляный насос
(13) Кронштейн
(14) Гайка натяжения ремня
(15) Втулка
(16) Крышка ремня
(17) Трубка E
(18) Трубка F
(19) Пластина зажима
(20) Универсальный шарнир
(21) Пыльник
(22) Кожух клапана
(23) Прокладка
(24) Сальник
(25) Шариковый подшипник

(26) Уплотнительное кольцо
(27) Устройство шестерни и клапана
(28) Сальник
(29) Резервная шайба
(30) Шариковый подшипник
(31) Обжимочное кольцо
(32) Запорная гайка
(33) Регулировочный винт
(34) Пружина
(35) Муфта
(36) Адаптер
(37) Зажим
(38) Шплинт
(39) Корончатая гайка
(40) Пыльник
(41) Фиксатор
(42) Конец тяговой штанги
(43) Фиксатор
(44) Чехол
(45) Лента чехла
(46) Тяговая штанга
(47) Запорная шайба
(48) Трубка B
(49) Трубка A
(50) Рулевой корпус

(51) Сальник
(52) Поршневое кольцо
(53) Рейка
(54) Втулка рейки
(55) Ограничитель рейки
(56) Пружинное кольцо
(57) Всасывающий шланг
(58) Шланг

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6 (0.6, 4.3)

T2:

7.4 (0.75, 5.4)

T3:

8 (0.8, 5.8)

T4:

13 (1.3, 9.4)

T5:

15 (1.5, 10.8)

T6:

15.7 (1.6, 11.6)

T7:

22 (2.2, 15.9)

T8:

24 (2.4, 17.4)

T9:

25 (2.5, 18.1)

T10:  27 (2.75, 19.9)
T11:  37.3 (3.8, 27.5)
T12:  39 (4.0, 28.9)
T13: 59(6.0,43.4)
T14:  78 (8.0, 57.9)
T15:  83 (8.5, 61.5)
