УСТРОЙСТВО СТОЯНОЧНОГО ТОРМОЗА (ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ)

PB-10

СТОЯНОЧНЫЙ ТОРМОЗ

C: ОСМОТР

1) Измерьте внутренний диаметр тормозного дискового ро-
тора. Если диск сколот или изношен, замените тормозной
дисковый ротор.

Внутренний диаметр дискового ротора:

Стандарт

170 мм (6.69 in)

Сервисный предел

171 мм (6.73 in)

2) Измерьте толщину накладок. Если она меньше предела,
замените устройство колодки.

Толщина накладки:

Стандарт

3.2 мм (0.126 in)

Сервисный предел

1.5 мм (0.059 in)

ПРИМЕЧАНИЕ:
Заменяйте правые и левые тормозные колодки одновременно.

D: РЕГУЛИРОВКА

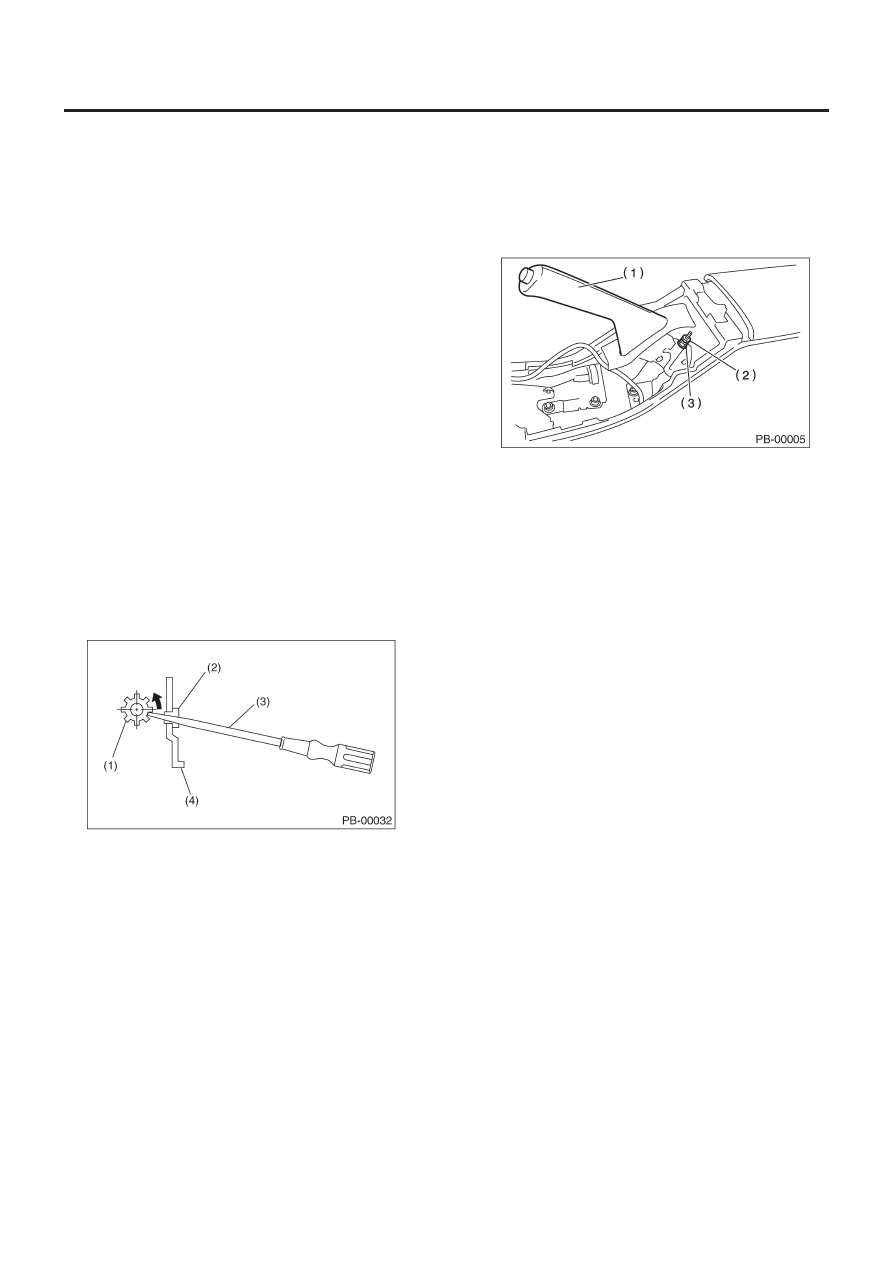

1. ЗАЗОР КОЛОДОК

1) Снимите крышку регулировочного отверстия с задней пла-
стины.
2) С помощью плоской отвертки поворачивайте регулировоч-
ный винт, пока тормозная колодка не окажется в тесном кон-
такте с дисковым ротором.

(1) Регулировочный винт
(2) Крышка регулировочного отверстия (резиновая)
(3) Плоская отвертка
(4) Задняя пластина

3) Отверните регулировочный винт назад (вниз) на 3 – 4 деления.
4) Установите крышку регулировочного отверстия на заднюю
пластину.

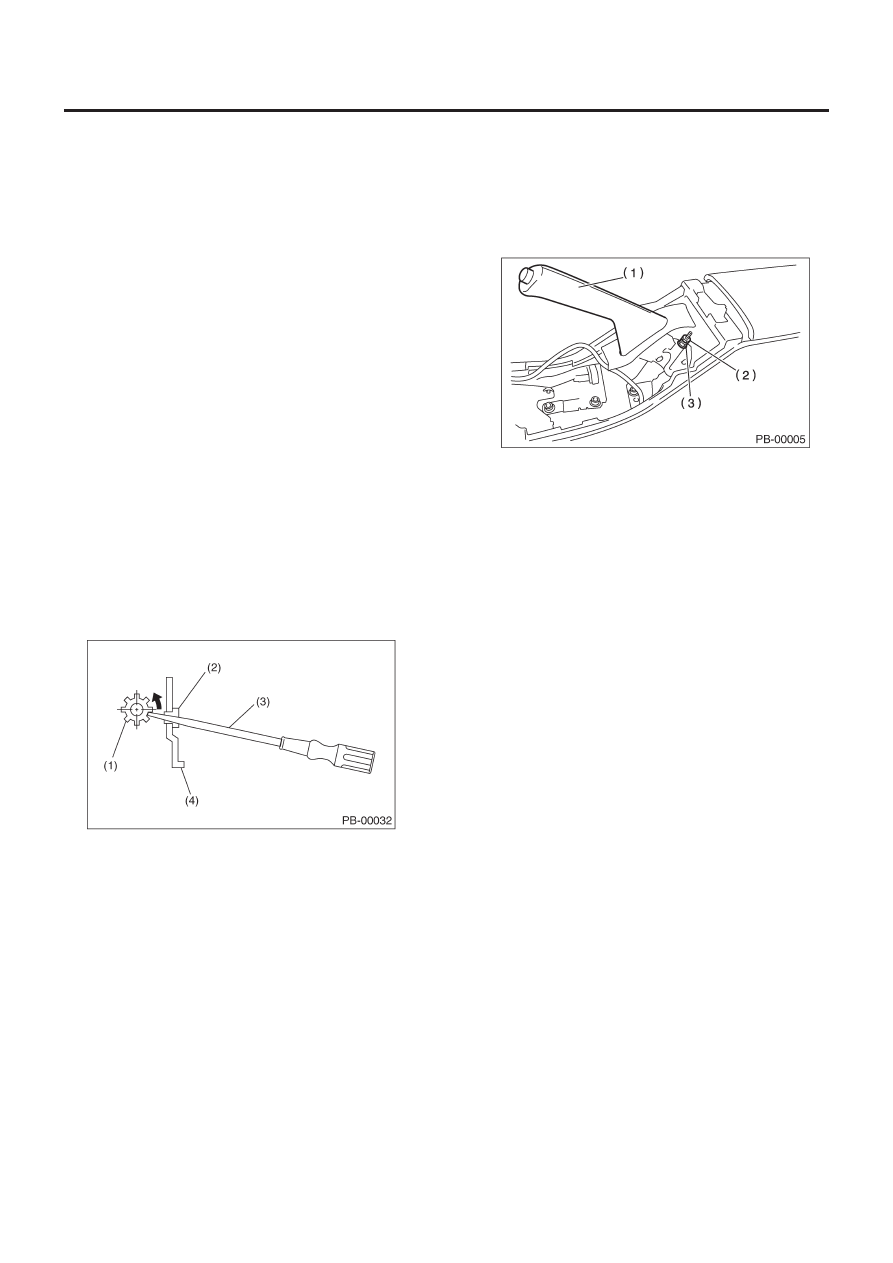

2.  ХОД РЫЧАГА

1) Снимите крышку коробки консоли.
2) Поработайте рычагом стояночного тормоза с усилием 3-5 раз.
3) Отрегулируйте рычаг стояночного тормоза путем враще-
ния регулятора, пока ход рычага стояночного тормоза не по-
дойдет к значению 7-8 делений при рабочем усилии196 Н
(20 кгс, 44 Ib).

(1) Рычаг стояночного тормоза
(2) Запорная гайка
(3) Регулировочная гайка

4) Затяните запорную гайку.
5) Установите крышку коробки консоли.

Ход рычага:

7–8 делений при работе с усилием 196 Н
(20 кгс, 44 Ib)

Момент затяжки (Запорная гайка):

6 Н•м (0.6 кгс-м, 4.3 ft-lb)

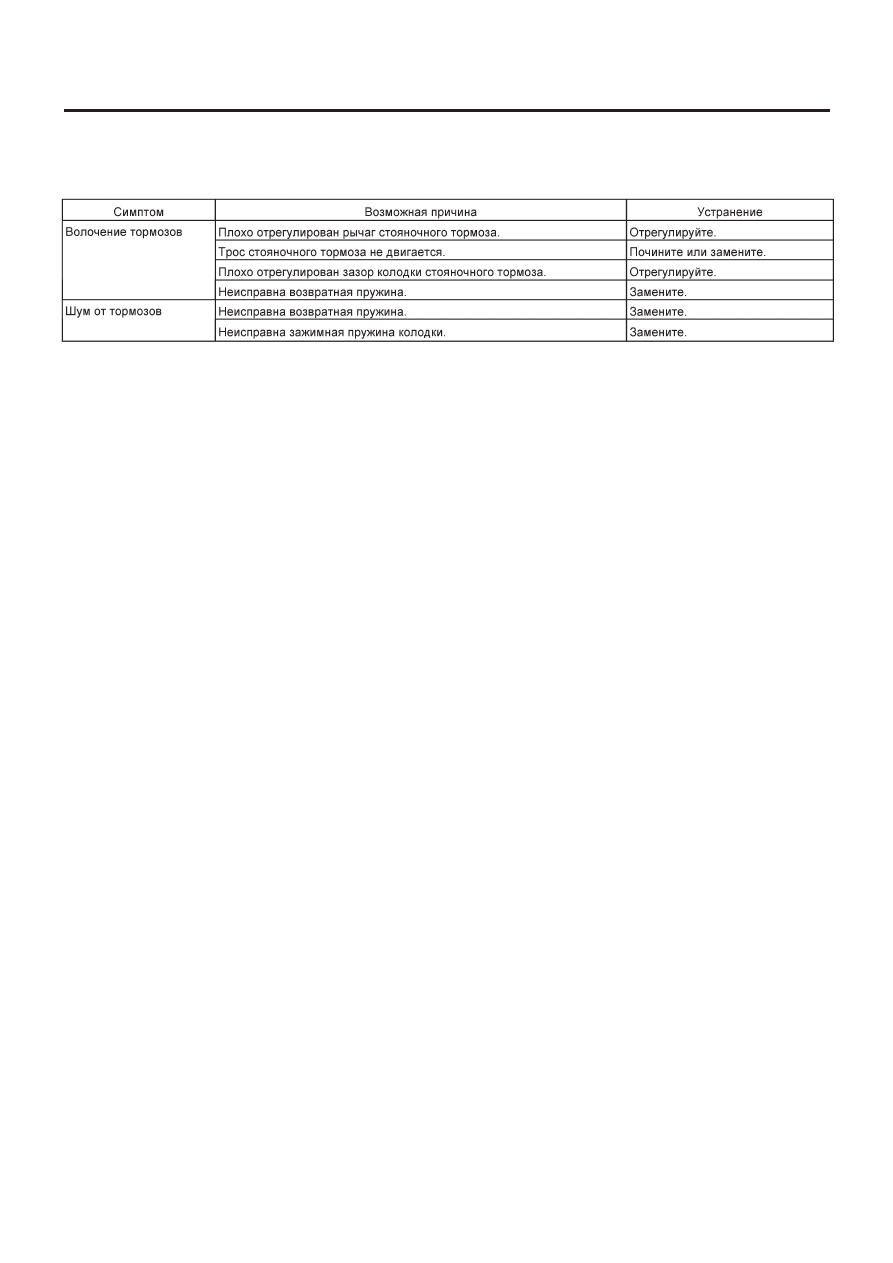

ОБЩАЯ ТАБЛИЦА ДИАГНОСТИКИ

PB-11

СТОЯНОЧНЫЙ ТОРМОЗ

5. Общая таблица диагностики

A:  ОСМОТР

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Рулевое колесо  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

3.  Универсальный шарнир  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

4.  Регулируемая рулевая колонка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

5.  Распределительная коробка рулевого механизма [МОДЕЛЬ LHD]  . . . . . . . . . . . . . . . . . . . . . . . .29

6.  Распределительная коробка рулевого механизма [МОДЕЛЬ RHD]  . . . . . . . . . . . . . . . . . . . . . . . .48

7.  Устройство трубок [МОДЕЛЬ LHD]  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

8.  Устройство трубок [МОДЕЛЬ RHD]  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

9.  Масляный насос  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

10.  Расширительный бачок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

11.  Жидкость усилителя руля  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

12.  Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

СИСТЕМА УСИЛИТЕЛЯ
(УСИЛИТЕЛЬ РУЛЯ)

Стр.

PS
