РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

PB-6

СТОЯНОЧНЫЙ ТОРМОЗ

2. Рычаг стояночного тормоза

A:  ДЕМОНТАЖ

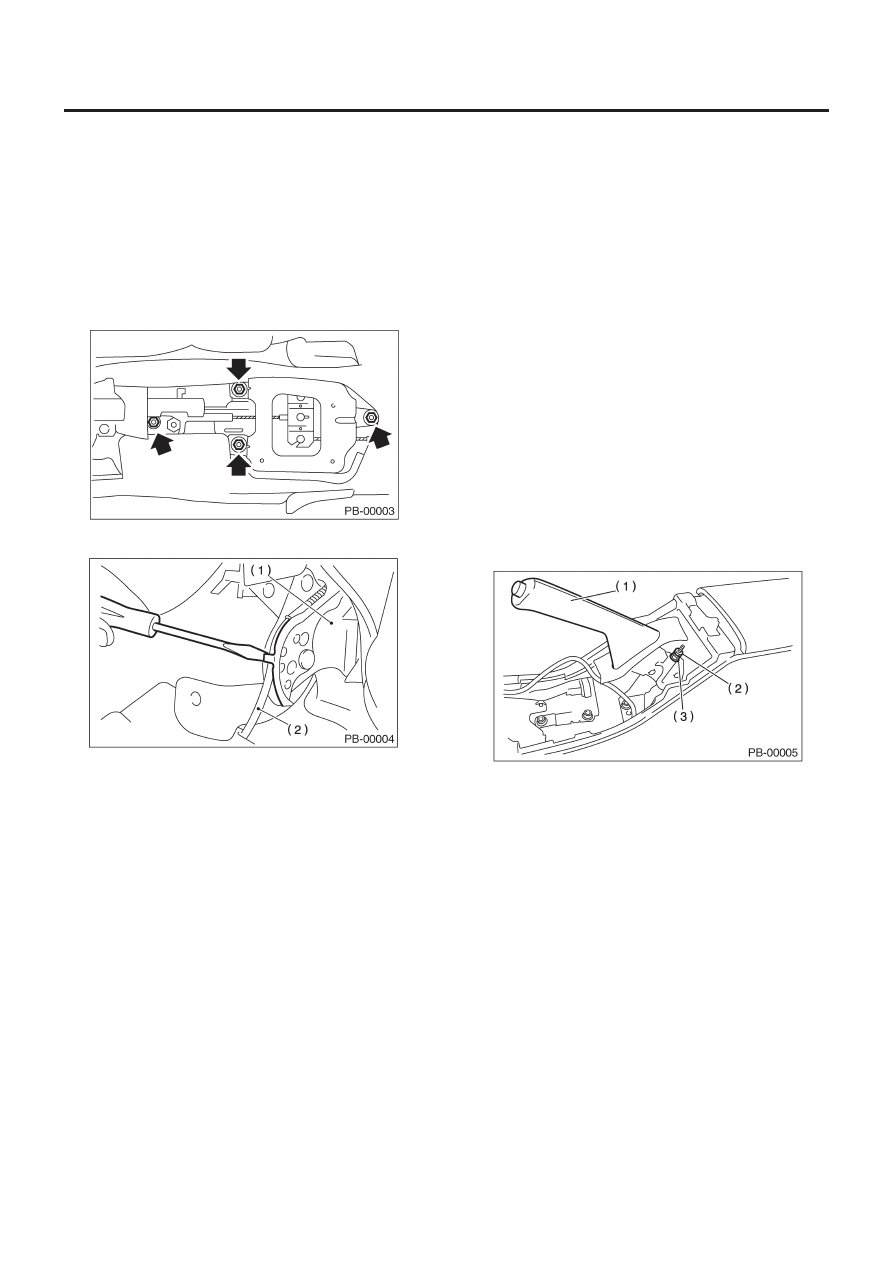

1) Поднимите автомобиль.
2) Снимите заднее колесо.
3) Снимите подушку заднего сидения
4) Снимите коробку консоли.
5) Ослабьте регулировочную гайку стояночного тормоза и
кронштейн консоли.
6) Отсоедините коннектор переключателя стояночного тормоза.
7) Снимите рычаг стояночного тормоза.

8) Отогните лапы рычага стояночного тормоза и снимите трос.

(1) Рычаг стояночного тормоза
(2) Трос

B:  УСТАНОВКА

1) Установите в обратном порядке.

Момент затяжки:

Рычаг стояночного тормоза;

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

Регулировочная гайка;

6 Н•м (0.6 кгс-м, 4.3 ft-lb)

2) Отрегулируйте ход рычага. <См. PB-6, РЕГУЛИРОВКА, Ры-
чаг стояночного тормоза.>

C: ОСМОТР

Поднимая рычаг вверх, посчитайте деления.

Ход рычага:

7 - 8 делений при поднятии с усилием 196 Н
(20 кгс, 44 Ib)

Если ход не соответствует спецификации, отрегулируйте
стояночный тормоз. <См. PB-10, РЕГУЛИРОВКА, Устройство
стояночного тормоза (Задний дисковый тормоз).>

D: РЕГУЛИРОВКА

1) Снимите крышку консоли.
2) С усилием потяните рычаг стояночного тормоза 3-5 раз.
3) Отрегулируйте рычаг стояночного тормоза путем враще-
ния регулятора, пока ход рычага стояночного тормоза не по-
дойдет к значению 7-8 делений при рабочем усилии196 Н
(20 кгс, 44 Ib).
4) Затяните запорную гайку.

Ход рычага:

7 - 8 делений при поднятии с усилием 196 Н
(20 кгс, 44 Ib)

Момент затяжки (Запорная гайка)

6 Н•м (0.6 кгс-м, 4.3 ft-lb)

(1) Рычаг стояночного тормоза
(2) Запорная гайка
(3) Регулировочная гайка

5) Установите крышку консоли.

ТРОС СТОЯНОЧНОГО ТОРМОЗА

PB-7

СТОЯНОЧНЫЙ ТОРМОЗ

3. Трос стояночного тормоза

A:  ДЕМОНТАЖ

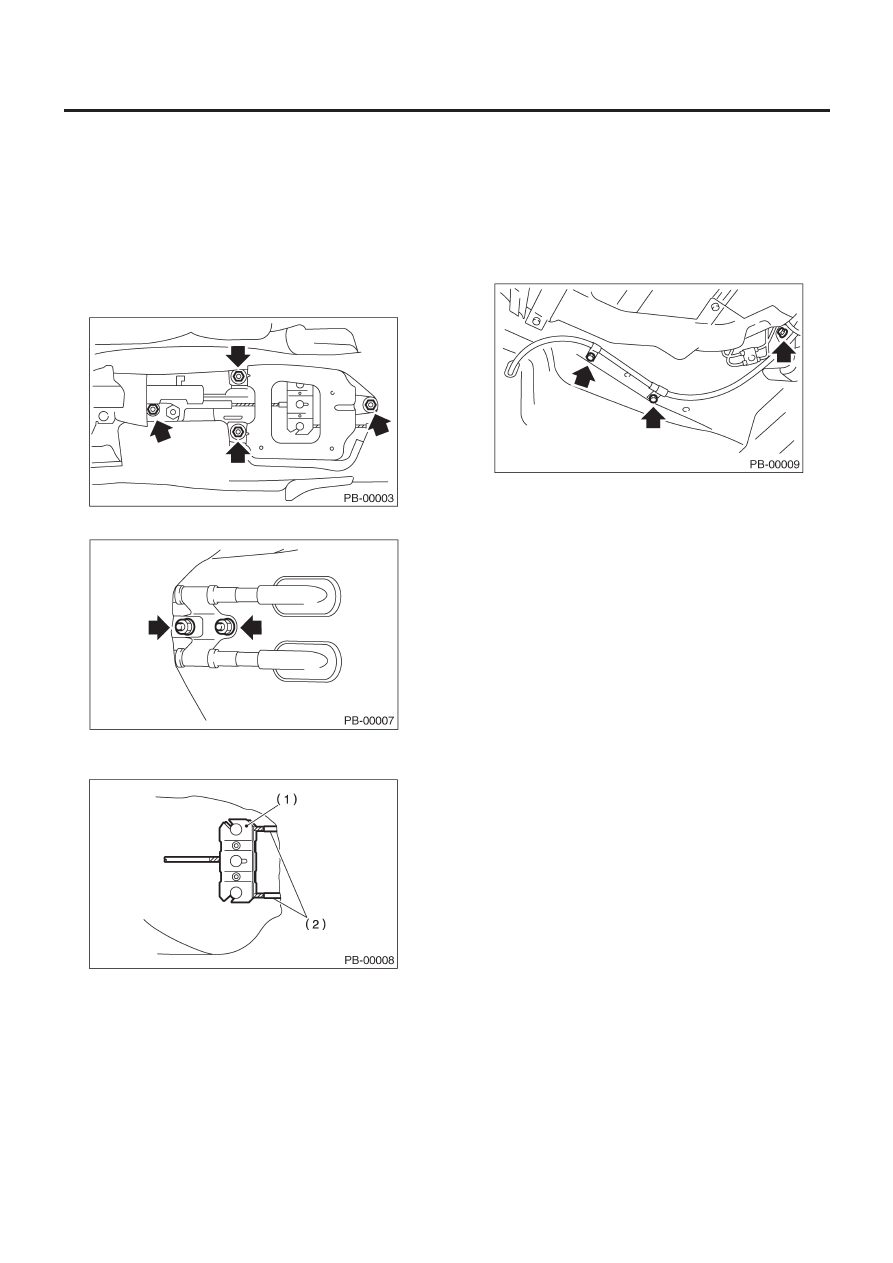

1) Поднимите автомобиль.
2) Снимите задние колеса.
3) Снимите подушку заднего сидения.
4) Снимите коробку консоли.
5) Ослабьте регулировочную гайку стояночного тормоза и
кронштейн консоли.
8) Снимите рычаг стояночного тормоза.

7) Закатайте напольный коврик и снимите зажимы.Рис.

8) Снимите крышку балансира.
9) Снимите внутренний конец троса с балансира.

(1) Балансир
(2) Внутренний конец троса

10) Снимите трос стояночного тормоза с заднего тормоза.
Дисковый тормоз
<См. PB-8, ДЕМОНТАЖ, Устройство стояночного тормоза
(Задний дисковый тормоз).>
Барабанный тормоз
<См. BR-32, ДЕМОНТАЖ, Устройство заднего барабанного
тормоза.>
11) Снимите зажим с заднего тормоза.
12) Снимите болт и кронштейн с кронштейна добавочной тяги.
13) Снимите болт и зажим, расположенные сзади на полу.

14) Отделите втулку от заднего пола.
15) Выньте устройство троса из салона, с силой потянув его
назад.
16) Отделите трос стояночного тормоза от направляющей
троса на задней добавочной тяге.

B:  УСТАНОВКА

1) Установите (новое) устройство стояночного тормоза в по-
рядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
Не забудьте продеть трос через направляющую троса внутри
тоннеля.

2) Отрегулируйте ход рычага. <См. PB-6, РЕГУЛИРОВКА, Ры-
чаг стояночного тормоза.>

C: ОСМОТР

Проверьте снятый трос и замените его в случае повреждения,
ржавчины или неправильной работы.
1) Проверьте беспрепятственную работу троса.
2) Проверьте внутренний трос на предмет повреждений и
ржавчины.
3) Проверьте внешний трос на предмет повреждений, погну-
тости и трещин.
4) Проверьте чехол на предмет повреждений, трещин и ухуд-
шения состояния.

УСТРОЙСТВО СТОЯНОЧНОГО ТОРМОЗА (ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ)

PB-8

СТОЯНОЧНЫЙ ТОРМОЗ

4. Устройство стояночного тормоза

(Задний дисковый тормоз)

A:  ДЕМОНТАЖ

1) Вожмите вниз и освободите стояночный тормоз.

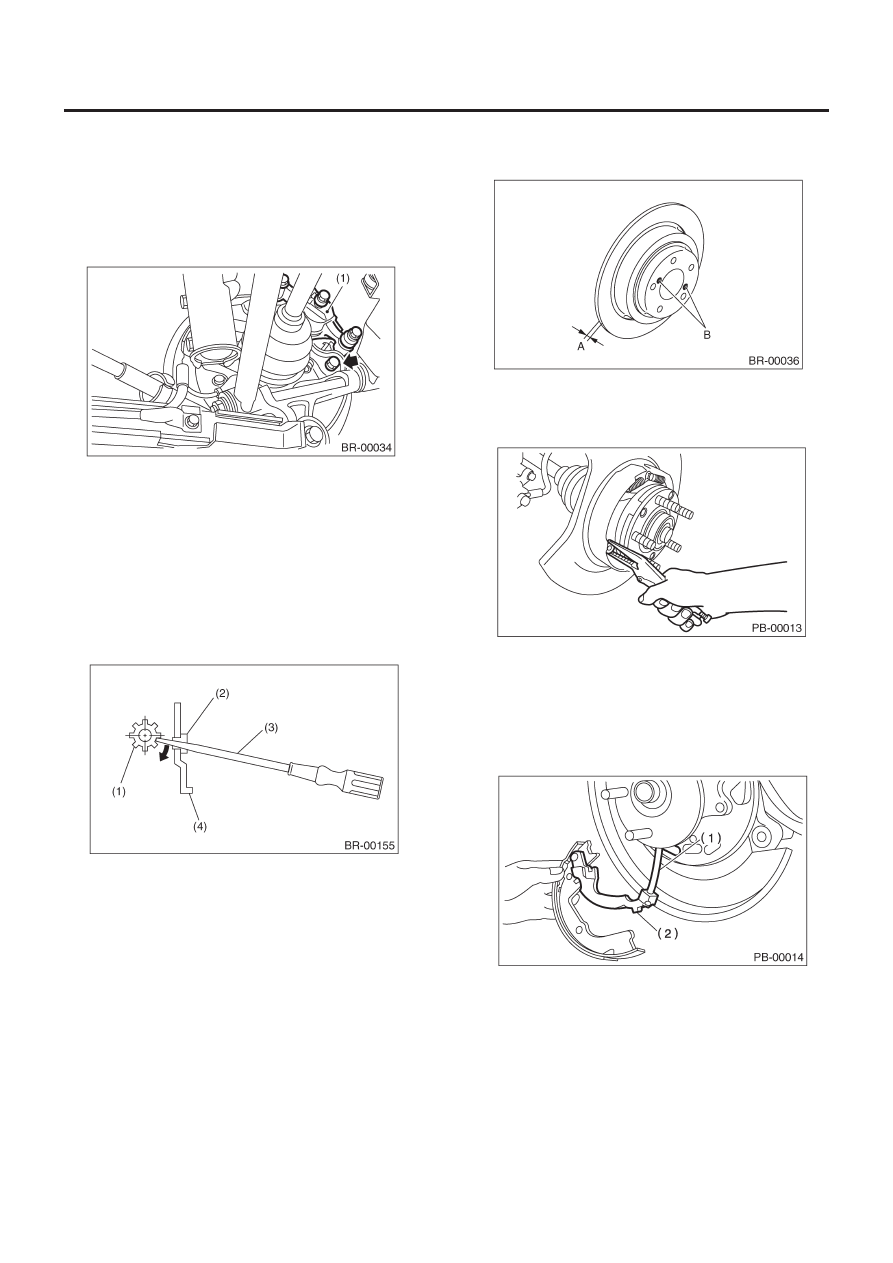

2) Снимите два крепежных болта и снимите устройство тор-
мозного суппорта.

(1)   Устройство тормозного суппорта

3) Подвесьте устройство тормозного суппорта так, чтобы
шланг не вытянулся.
4) Снимите дисковый ротор.

ПРИМЕЧАНИЕ:
Если демонтаж дискового ротора вызывает сложности, по-
пробуйте два следующих способа по порядку.

(1) Поверните регулировочный винт с помощью отвертки с

плоским наконечником так, чтобы тормозная колодка
отошла на достаточное расстояние от дискового ротора.

(1) Регулировочный винт
(2) Крышка регулировочного отверстия (резиновая)
(3) Отвертка с плоским наконечником
(4) Задняя пластина

(2) Если дисковый ротор застревает о ступицу, выведите

дисковый ротор посредством установки двух 8-мм
болтов в отверстия B на роторе.

5) Снимите возвратную пружину колодки с устройства стоя-
ночного тормоза.
6) Снимите зажимную пружину передней колодки и палец с
помощью плоскогубцев.

7) Снимите стойку и пружину стойки.
8) Снимите устройство регулятора с устройства стояночного
тормоза.
9) Снимите тормозную колодку.
10) Снимите зажимную пружину задней колодки и палец с по-
мощью плоскогубцев.
11) Снимите трос стояночного тормоза с рычага стояночного
тормоза.

(1) Трос стояночного тормоза
(2) Рычаг стояночного тормоза

12) С помощью обычной отвертки поднимите фиксатор. Сними-
те рычаг стояночного тормоза и шайбу с тормозной колодки.

УСТРОЙСТВО СТОЯНОЧНОГО ТОРМОЗА (ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ)

PB-9

СТОЯНОЧНЫЙ ТОРМОЗ

B:  УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что поверхность накладки не загрязне-
на маслом и смазкой.

1) Нанесите тормозную смазку на следующие места.

Тормозная смазка:

Тормозная Смазка (№ 003602002)

• Шесть контактных поверхностей обода колодки и уплотни-
теля задней пластины
• Контактную поверхность  волны колодки и анкерного штифта
• Контактную поверхность рычага и стойки
• Контактную поверхность  волны колодки и стойки и устрой-
ства регулятора
• Контактную поверхность  волны колодки и стойки
• Контактную поверхность  рычага и волны колодки

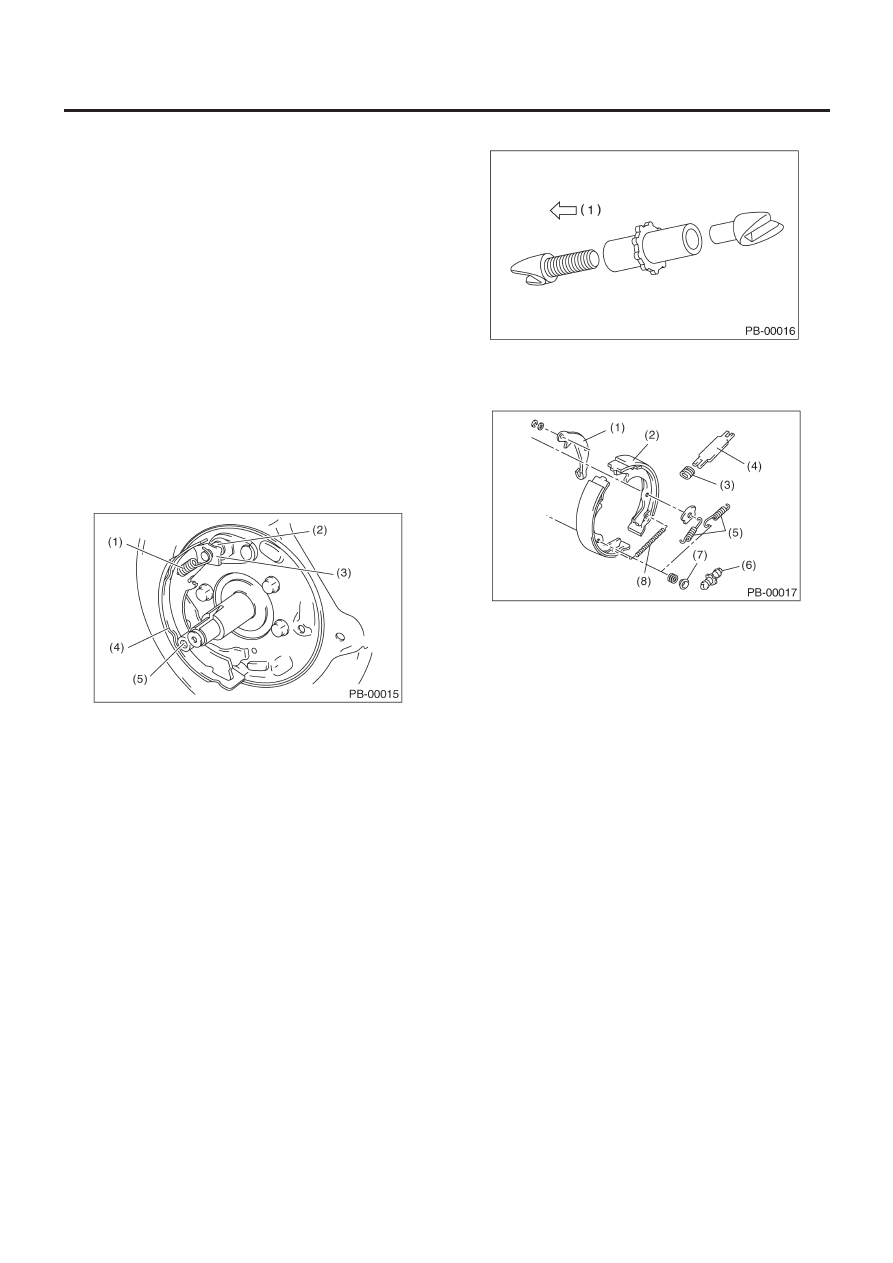

2) Вставьте первичную тормозную колодку в паз анкерного
штифта.
3) Закрепите тормозную колодку с помощью  зажимного
штифта и стакана.
4) Установите пластину на анкерный штифт, а затем соберите
первичную возвратную пружину и анкерный штифт.

(1) Первичная возвратная пружина
(2) Анкерный штифт
(3) Пластина
(4) Первичная колодка
(5) Зажимной штифт и стакан колодки

5) Установите трос стояночного тормоза на рычаг стояночно-
го тормоза.
6) Соберите стойку и регулятор, а затем закрепите вторичную
тормозную колодку с помощью зажимного штифта и стакана
колодки.

ПРИМЕЧАНИЕ:
• Устанавливайте пружины стойки на правом и левом колесах
так, чтобы  они смотрели в сторону передней части автомобиля.

• Установите устройство регулятора с винтом на левой стороне.

(1) Лево

7) Установите вторичную возвратную пружину и регулировоч-
ную пружину.

(1) Рычаг
(2) Вторичная тормозная колодка
(3) Пружина стойки
(4) Стойка
(5) Вторичная возвратная пружина
(6) Регулятор
(7) Зажимной стакан колодки
(8) Регулировочная пружина

8) Отрегулируйте стояночный тормоз. <См. PB-10, РЕГУЛИ-
РОВКА, Устройство стояночного тормоза (Задний дисковый
тормоз).>
9) Поэксплуатируйте автомобиль для «обкатки» накладок сто-
яночного тормоза.

(1) Эксплуатируйте автомобиль на скорости около 35 км/ч

(22 MPH).

(2) При нажатой кнопке высвобождения стояночного тор-

моза, осторожно потяните за рычаг стояночного тор-
моза.

(3) В этом состоянии проедьте на автомобиле около

200 метров (0.12 mile).

(4) Подождите 5 - 10 минут, чтобы стояночный тормоз ос-

тыл. Повторите эту процедуру еще раз.

(5) После обкатки отрегулируйте стояночный тормоз еще раз.
