КОЛОДКА ЗАДНЕГО БАРАБАННОГО ТОРМОЗА

BR-30

ТОРМОЗА

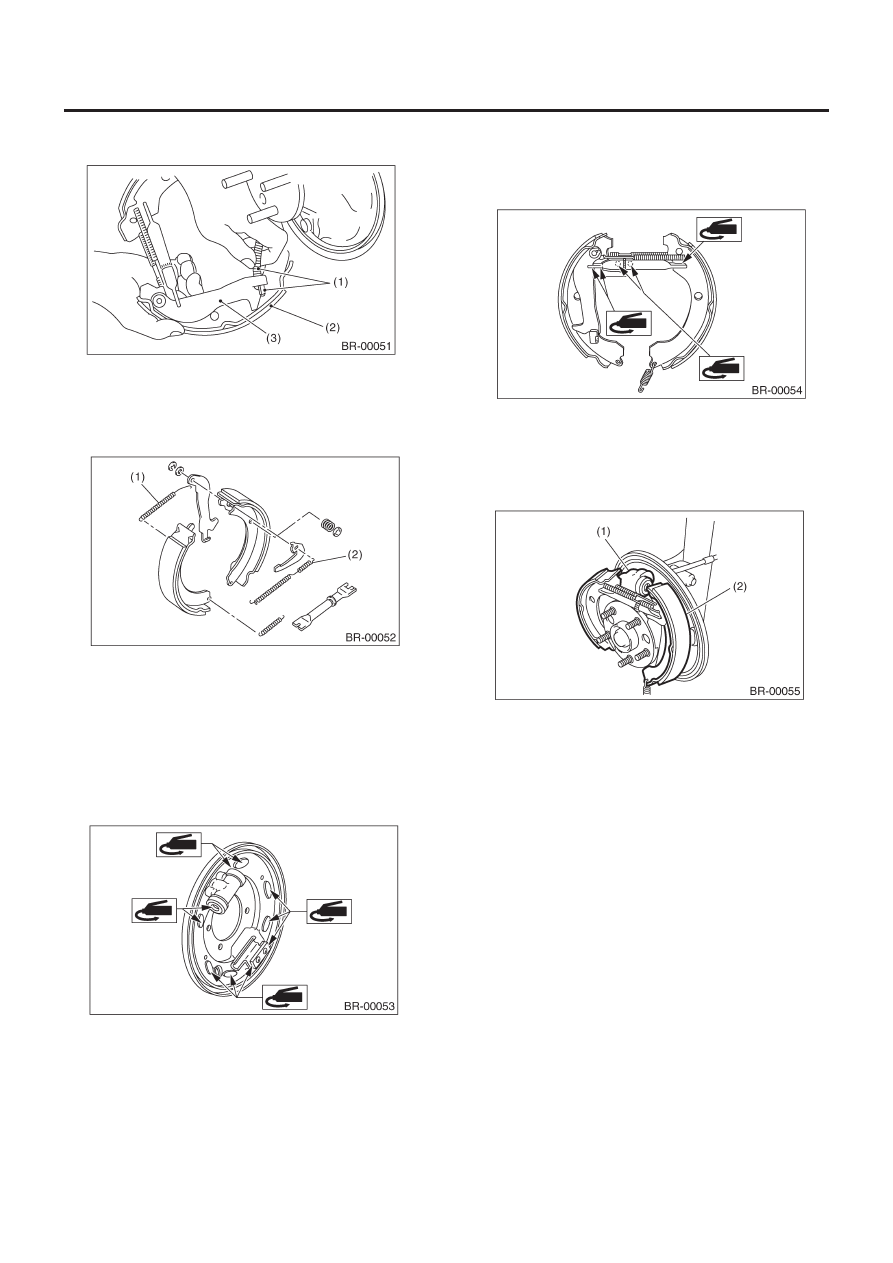

10) Отсоедините трос стояночного тормоза от рычага стоя-
ночного тормоза.

(1) Трос стояночного тормоза
(2) Сбегающая колодка
(3) Рычаг стояночного тормоза

11) Снимите возвратную пружину верхней колодки и регули-
ровочную пружину с тормозной колодки.

(1) Возвратная пружина верхней колодки
(2) Регулировочная пружина

B: УСТАНОВКА

1) Почистите заднюю пластину и цилиндр колеса.
2) Нанесите смазку на части, указанные стрелками на рисунке.

Тормозная смазка:

Dow Corning Molykote № 7439 (№ 003602001)

3) Нанесите смазку на регулировочный винт и на оба конца
регулятора.

Тормозная смазка:

Dow Corning Molykote № 7439 (№ 003602001)

4) Подсоедините возвратную пружину верхней колодки к ко-
лодкам.
5) Подсоедините трос стояночного тормоза к рычагу стояноч-
ного тормоза.
6) Закрепите колодки, установив их (одну за другой) в паз на
цилиндре колеса.

(1) Цилиндр колеса
(2) Колодка (сбегающая)

7) Зафиксируйте колодки, соединив зажимной стакан с за-
жимным пальцем.
8) Подсоедините возвратную пружину нижней колодки.
9) Установите внешний диаметр тормозных колодок на 0.5 -
0.8 мм (0.020 to 0.031 in) меньше по сравнению с внутренним
диаметром тормозного барабана.

C: ОСМОТР

1) Измерьте толщину накладок. Если толщина накладок не со-
ответствует сервисному пределу, замените колодки.

Толщина накладки:

Стандарт 4.1 мм (0.161 in)
Сервисный предел 1.5 мм (0.059 in)

2) Замените заднюю пластину, колодку и т.д. в случае их за-
метной деформации или износа.
3) В случае чрезмерного ослабления возвратной пружину ко-
лодки замените пружину, обращая внимание на разницу меж-
ду верхней и нижней пружиной.

БАРАБАН ЗАДНЕГО БАРАБАННОГО ТОРМОЗА

BR-31

ТОРМОЗА

9. Барабан заднего барабанного тормоза

A: ДЕМОНТАЖ

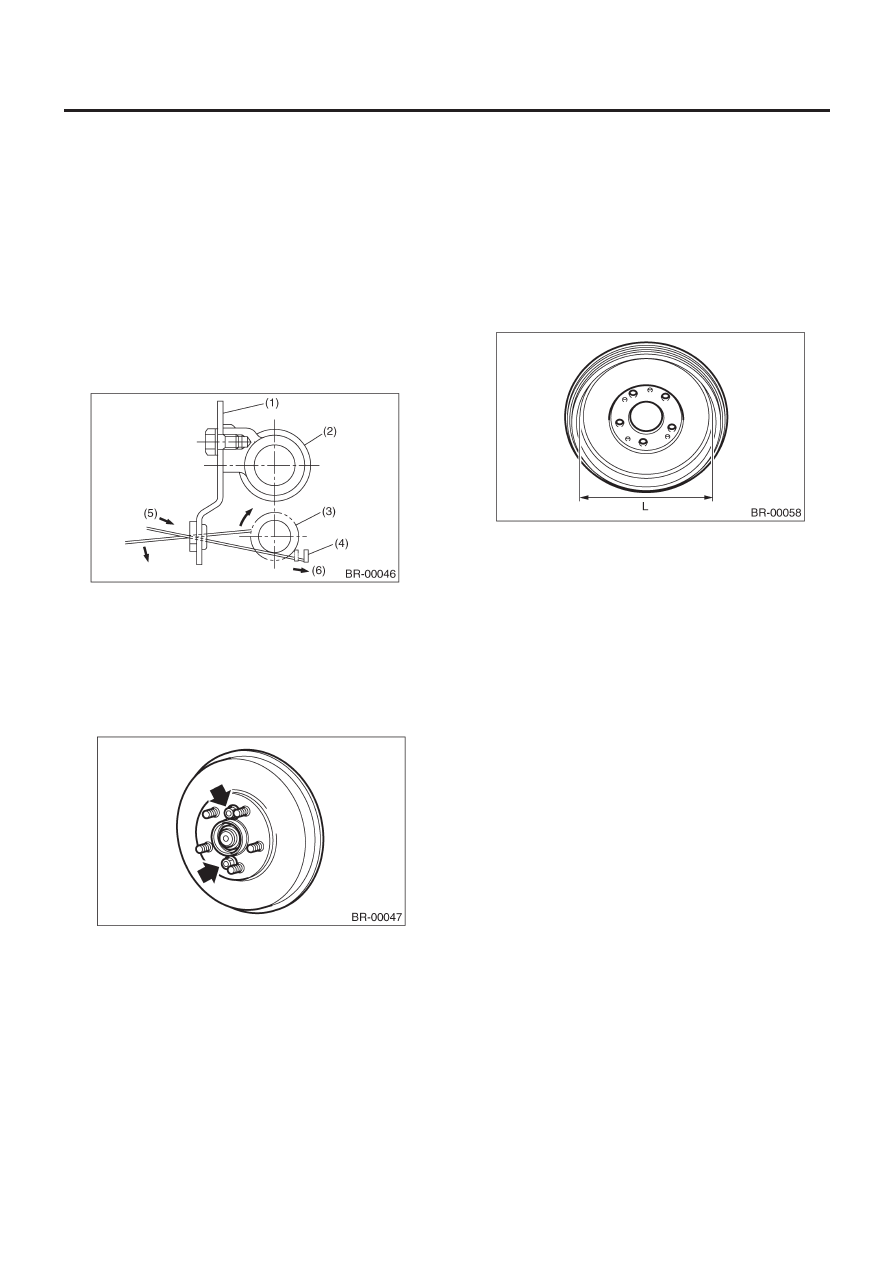

ПРИМЕЧАНИЕ:
• Если демонтаж тормозного барабана вызывает сложности,
снимите крышку регулировочного отверстия с задней пла-
стины, а затем поворачивайте лапы регулировочного устрой-
ства с помощью отвертки с плоским наконечником, пока тор-
мозная колодка не отделится от барабана.

(1) Задняя пластина
(2) Цилиндр колеса
(3) Лапы устройства регулятора
(4) Регулировочный рычаг
(5) Направления затяжки
(6) Надавите.

• Если демонтаж тормозного барабана вызывает сложности,
выведите его, установив 8-мм болт в отверстие для болта в
тормозном барабане.

B: УСТАНОВКА

Установите внешний диаметр тормозных колодок на 0.5 - 0.8
мм (0.020 to 0.031 in) меньше по сравнению с внутренним
диаметром тормозного барабана.

C: ОСМОТР

1) Если внутренняя поверхность тормозного барабана исчер-
чена, исправьте поверхность. В случае ее неравномерного
износа, конических борозд, а также в случае повреждений
внешней поверхности тормозного барабана исправьте его
или замените.
2) Измерьте внутренний диаметр барабана. Если он не соот-
ветствует сервисному пределу, замените барабан.

Внутренний диаметр барабана: L

Стандарт 228.6 мм (9 in)
Сервисный предел 230.6 мм (9.08 in)

УСТРОЙСТВО ЗАДНЕГО БАРАБАННОГО ТОРМОЗА

BR-32

ТОРМОЗА

10. Устройство заднего

барабанного тормоза

A: ДЕМОНТАЖ

ОСТОРОЖНО:
Не допускайте попадания тормозной жидкости на кузов
автомобиля; при попадании смойте ее водой и хорошо
вытрите.

1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите колеса.
4) Отпустите стояночный тормоз.
5) Снимите тормозной барабан с тормозного устройства. <См.
BR-31, ДЕМОНТАЖ, Барабан заднего барабанного тормоза.>
6) Снимите тормозную колодку. <См. BR-29, ДЕМОНТАЖ, Ко-
лодки заднего барабанного тормоза.>
7) Отсоедините тормозной шланг. <См. BR-47, ЗАДНИЙ ТОР-
МОЗНОЙ ШЛАНГ (БАРАБАННЫЙ ТОРМОЗ), ДЕМОНТАЖ, Тор-
мозной шланг.>
8) Снимите ступицу. <См. DS-25, ДЕМОНТАЖ, Задняя ось.>
9) Отсоедините датчик ABS от задней пластины.
10) Снимите тормозное устройство.

11) Снимите болты, крепящие цилиндр колеса на задней пла-
стине, и снимите его.

B: УСТАНОВКА

1) Почистите заднюю пластину и цилиндр колеса.
2) Установите цилиндр колеса на заднюю пластину и затяни-
те болты.

Момент затяжки:

10 Н•м (1.0 кгс-м, 7.2 ft-lb)

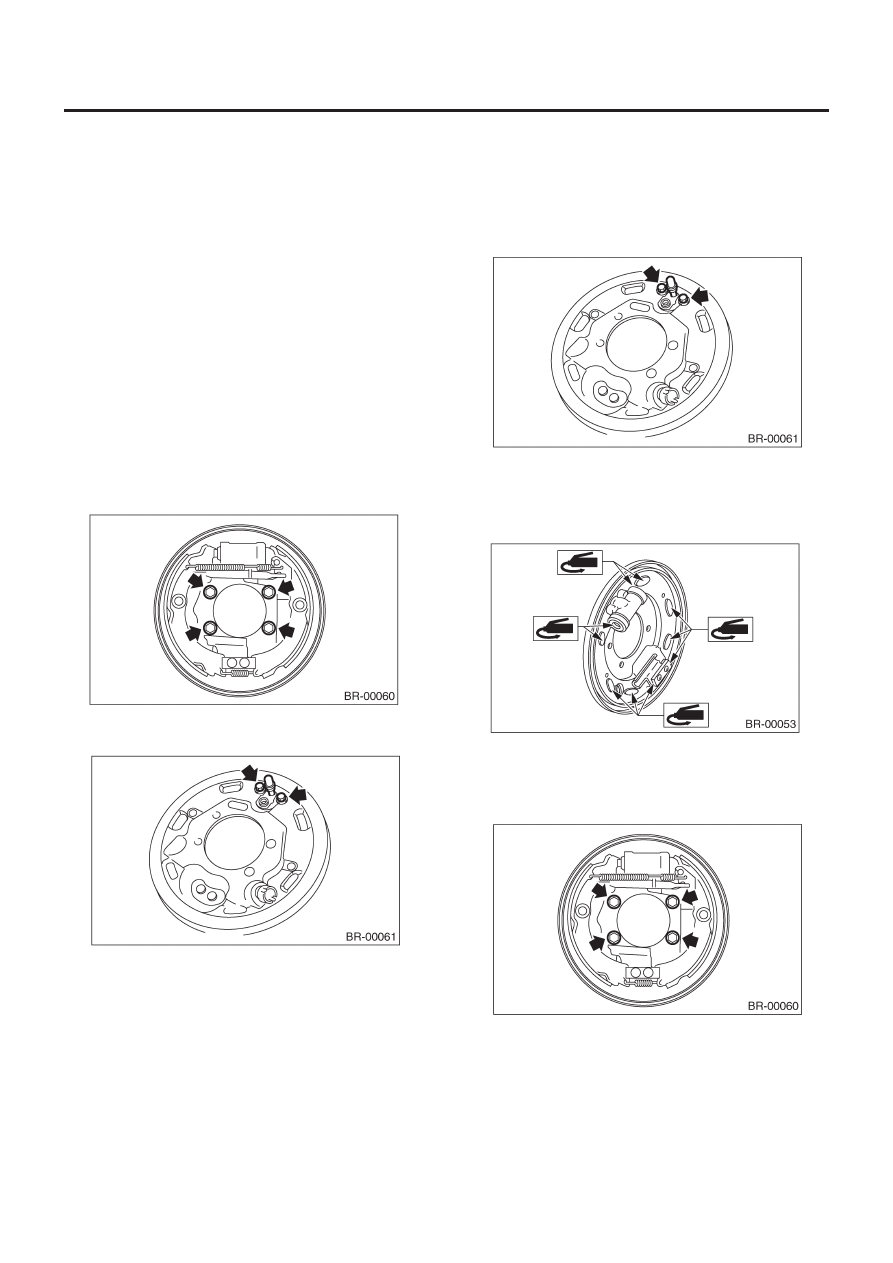

3) Нанесите смазку на участки, указанные стрелками на ри-
сунке.

Тормозная смазка:

Dow Corning Molykote № 7439 (№ 003602001)

4) Установите тормозное устройство на кожух и затяните ус-
тановочные болты задней пластины.

Момент затяжки:

53 Н•м (5.4 кгс-м, 39.1 ft-lb)

5) Установите ступицу. <См. DS-28, УСТАНОВКА, Задняя ось.>

УСТРОЙСТВО ЗАДНЕГО БАРАБАННОГО ТОРМОЗА

BR-33

ТОРМОЗА

6) Подсоедините тормозной шланг и затяните фланцевую
гайку тормозного шланга.

Момент затяжки:

15 Н•м (1.5 кгс-м, 10.8 ft-lb)

7) Подсоедините датчик ABS к задней пластине.

Момент затяжки:

32 Н•м (3.3 кгс-м, 24 ft-lb)

8) Нанесите смазку на регулировочный винт и оба конца регу-
лятора.

Тормозная смазка:

Dow Corning Molykote № 7439 (№ 003602001)

9) Установите тормозные колодки. <См. BR-30, УСТАНОВКА,
Колодки заднего барабанного тормоза.>
10) Установите тормозной барабан. <См. BR-31, УСТАНОВКА,
Барабан заднего барабанного тормоза.>
11) После установки тормозного устройства спустите воздух
из тормозной линии. <См. BR-45, Сброс воздуха.>

C: РАЗБОРКА

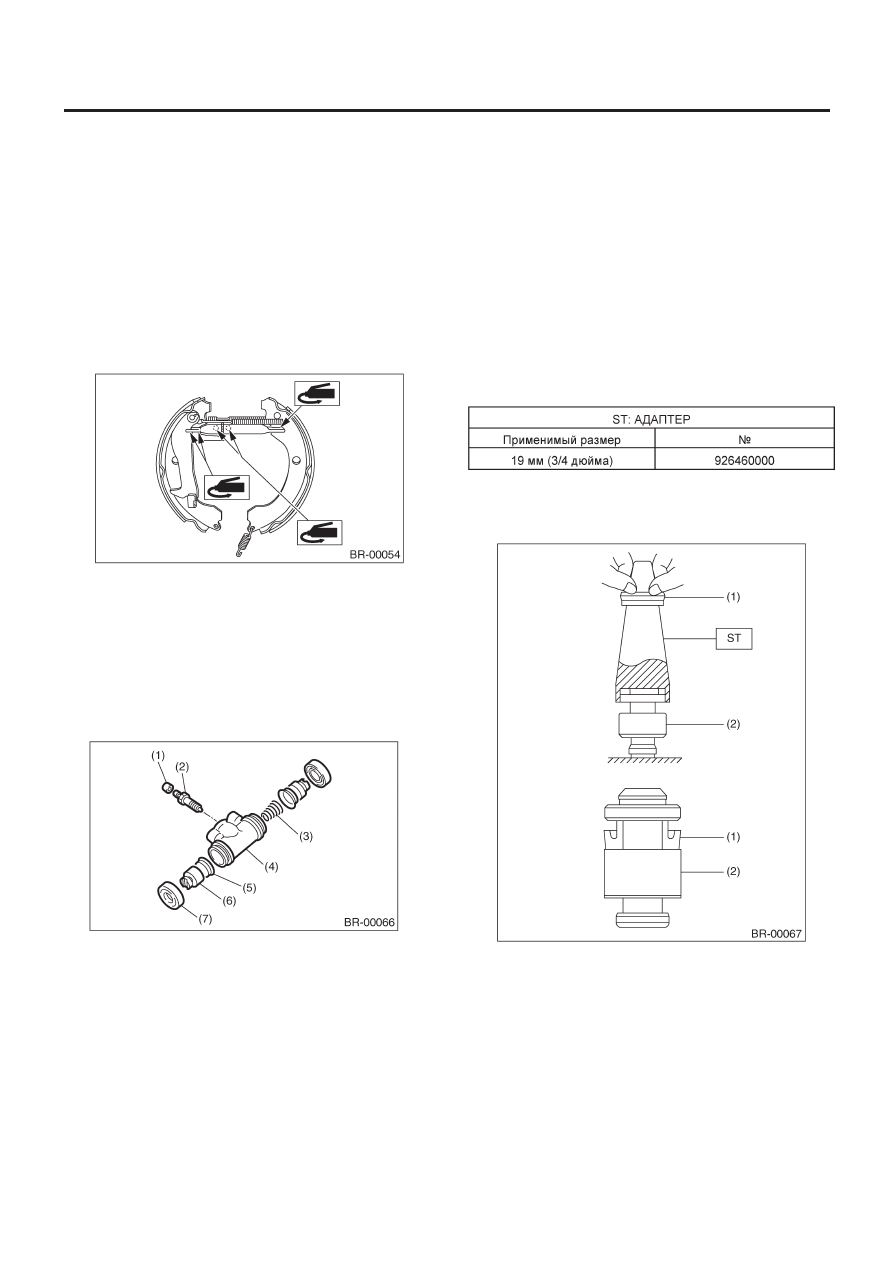

1) Снимите правый и левый пыльник с цилиндра колеса.

(1) Крышка спускника
(2) Винт спускника
(3) Пружина
(4) Цилиндр
(5) Стакан
(6) Поршень
(7) Пыльник

2) Снимите поршень, стакан, пружину, винт спускника и
крышку.

D: СБОРКА

1) Промойте все детали в тормозной жидкости. Проверьте и
замените неисправные детали.
• Проверьте стакан и пыльник на предмет повреждений и ус-
тавания
• Проверьте цилиндр, поршень и пружину на предмет повре-
ждений или образования ржавчины
2) Соберите в обратном порядке.

(1) При установке стакана используйте ST, нанесите тор-

мозную жидкость на фрикционную поверхность для хо-
рошей установки и обращайте внимание на направле-
ние стакана.

(2) ST имеют разные размеры.

ОСТОРОЖНО:
При замене убедитесь в том, что размеры цилиндра и
стакана соответствуют демонтированным.

ОСТОРОЖНО:
При сборке не допускайте попадания металлических
стружек, пыли и грязи в цилиндр колеса.

(1) Стакан
(2) Поршень
