Subaru Forester (2004 год). Руководство - часть 617

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-132

ABS (ДИАГНОСТИКА)

T:   DTC 41 ПОЛОМКА МОДУЛЯ УПРАВЛЕНИЯ ABS

ДИАГНОЗ:
Неисправный ABSCMиH/U

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, также горит предупреждающий световой сигнал тормозов.

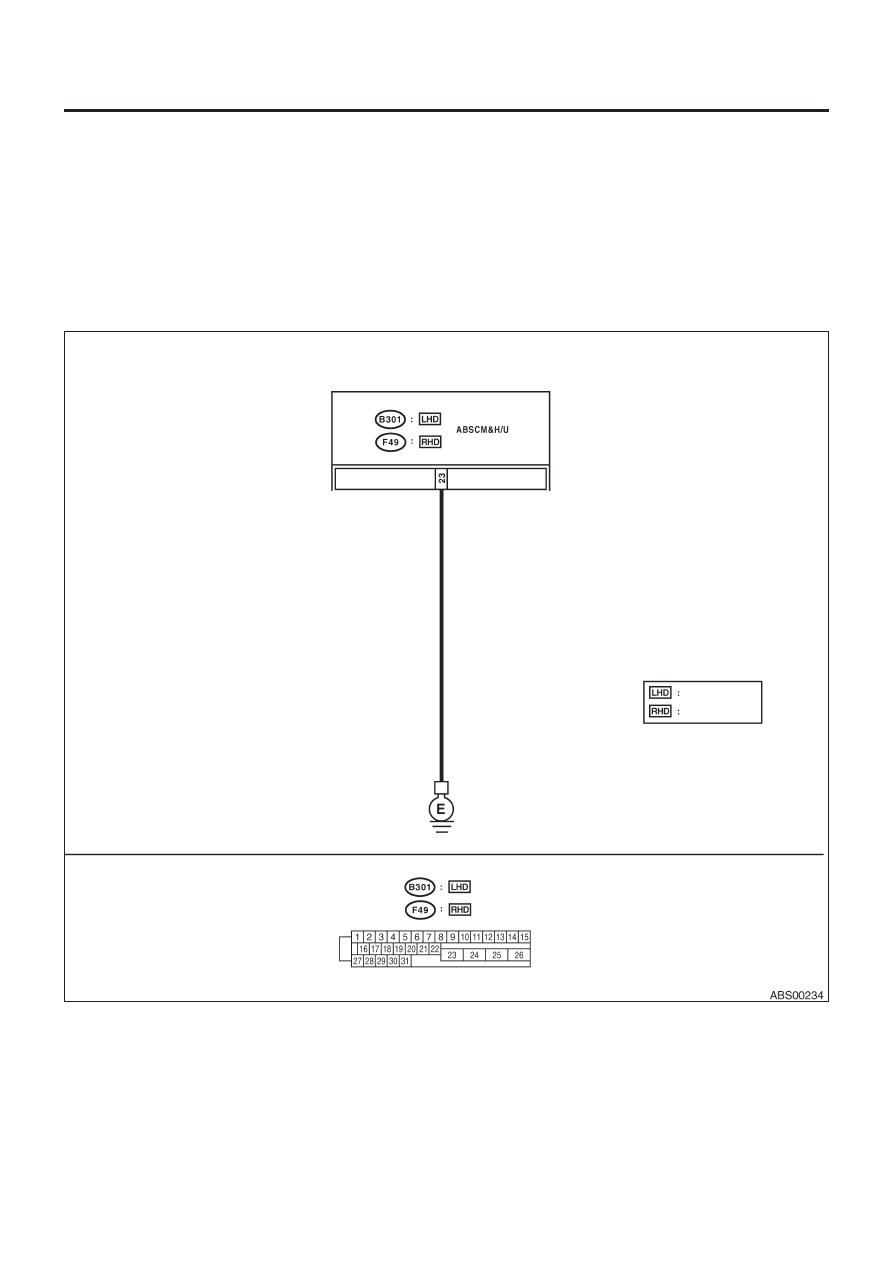

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

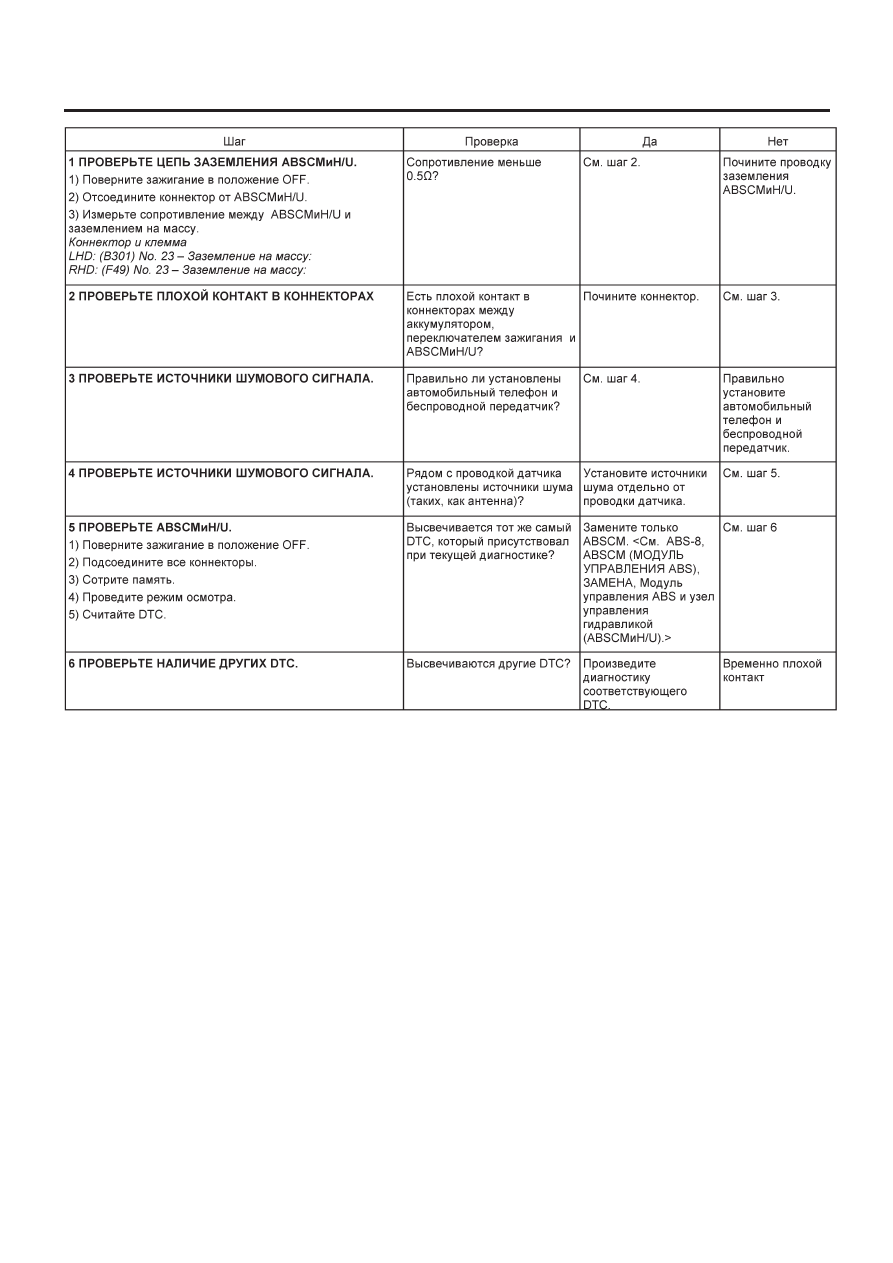

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-133

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-134

ABS (ДИАГНОСТИКА)

U:  DTC 42 СЛИШКОМ НИЗКОЕ НАПРЯЖЕНИЕ ПИТАНИЯ

ДИАГНОЗ:
Низкое напряжение источника питания ABSCMиH/U.

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, временно загорается предупреждающий световой сигнал тормозов. Обе
предупреждающие лампы гаснут при восстановлении напряжения.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-135

ABS (ДИАГНОСТИКА)

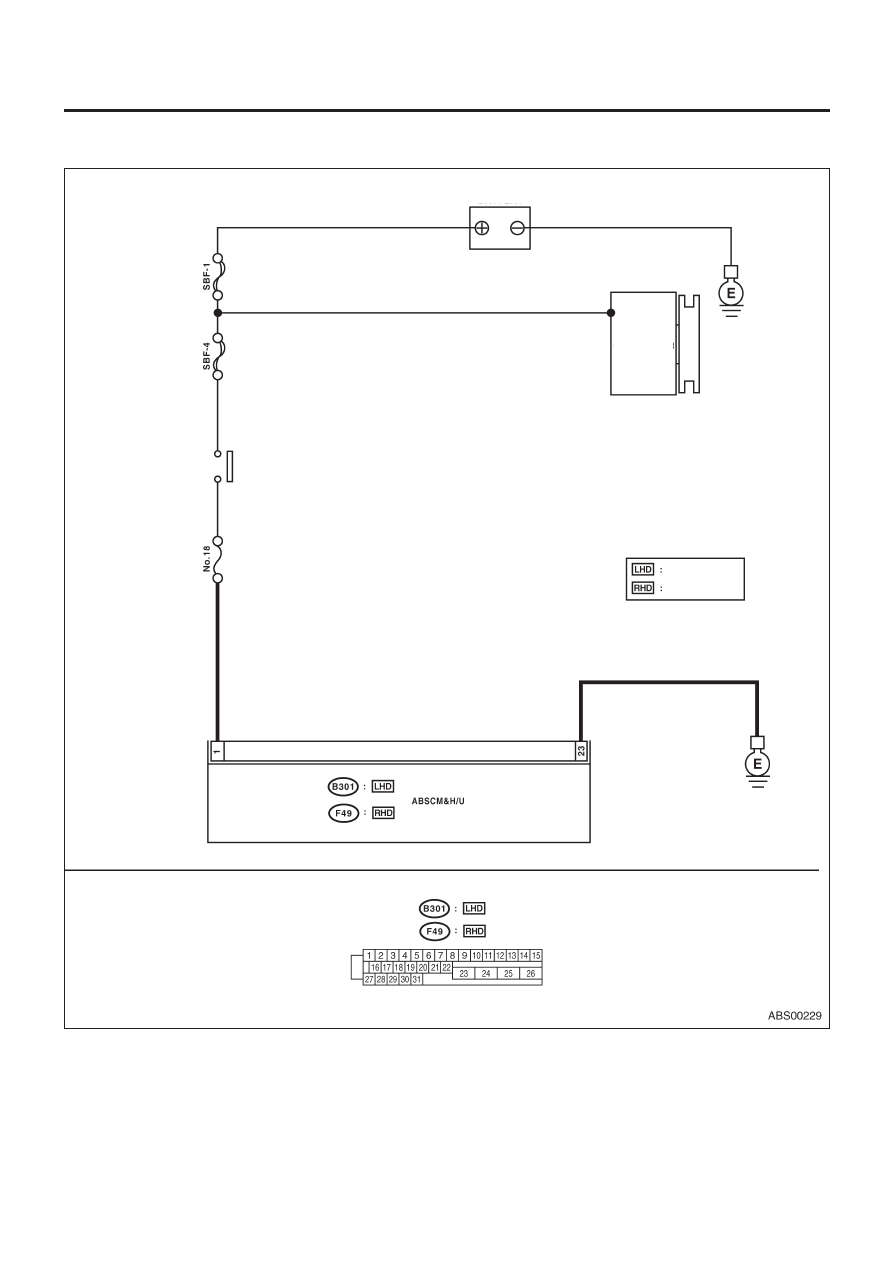

ДИАГРАММА ПРОВОДКИ

Модель LHD

Модель RHD

Переключатель
зажигания

Генератор

Аккумулятор
