Subaru Forester (2004 год). Руководство - часть 618

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-136

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-137

ABS (ДИАГНОСТИКА)

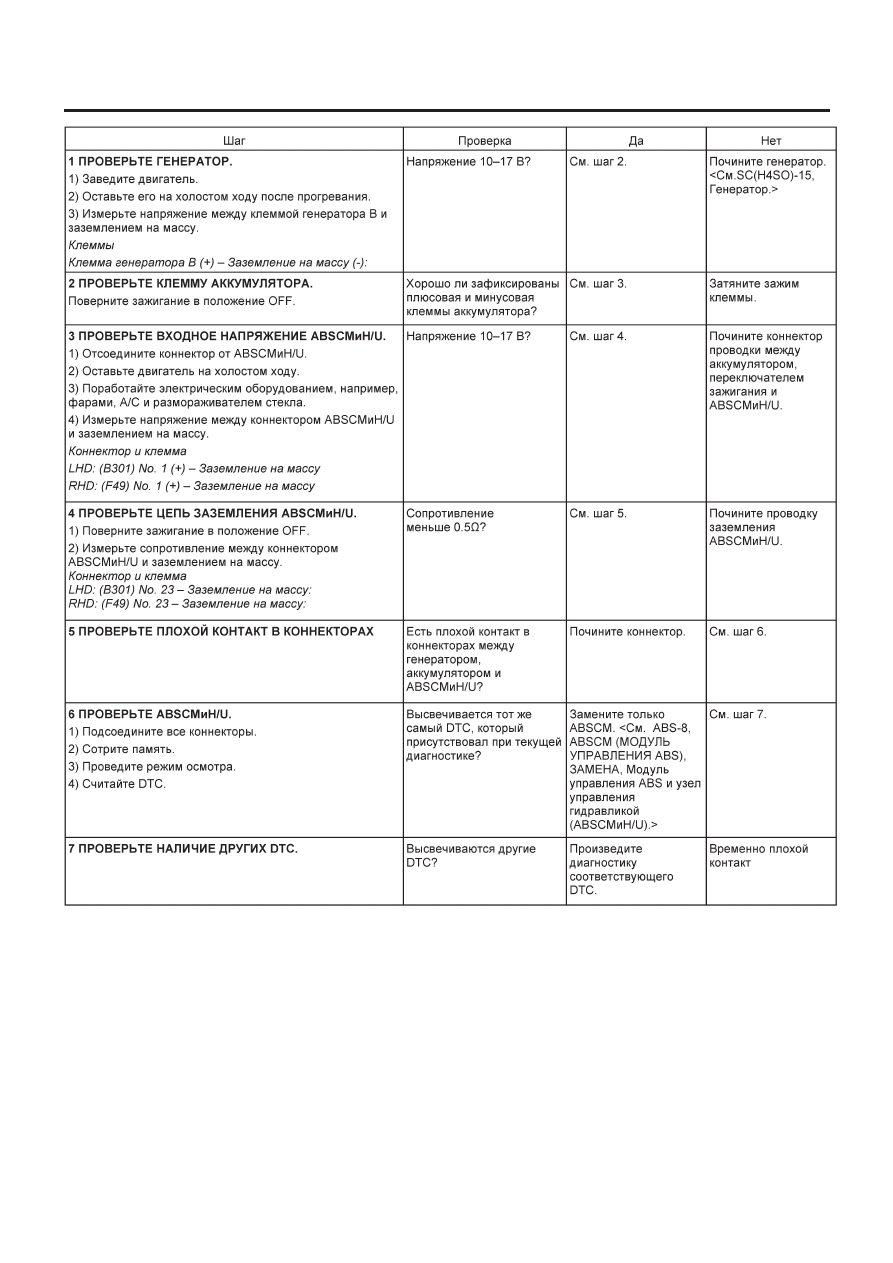

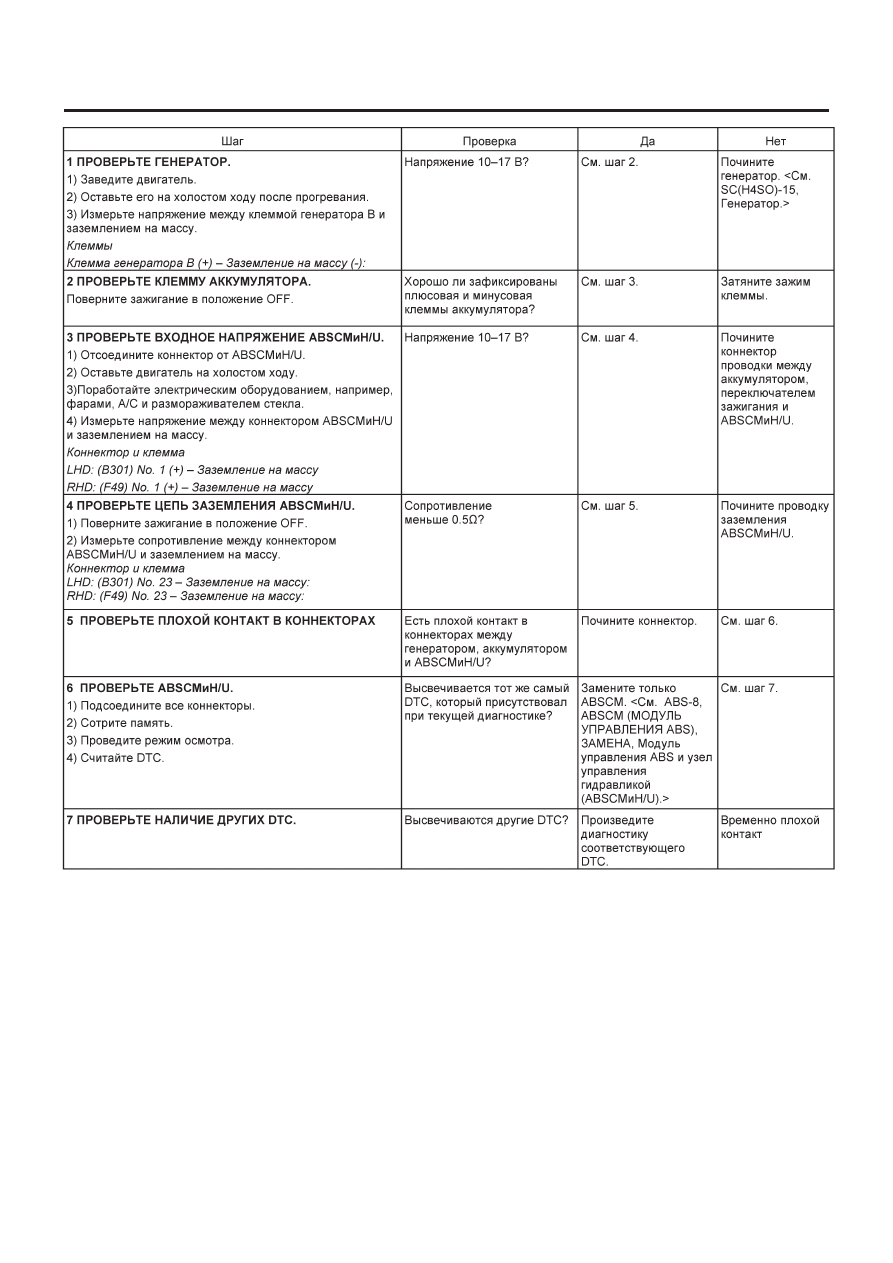

V:  DTC 42 СЛИШКОМ ВЫСОКОЕ НАПРЯЖЕНИЕ ПИТАНИЯ

ДИАГНОЗ:
Высокое напряжение источника питания ABSCMиH/U.

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, временно загорается предупреждающий световой сигнал тормозов. Обе
предупреждающие лампы гаснут при восстановлении напряжения.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-138

ABS (ДИАГНОСТИКА)

ДИАГРАММА ПРОВОДКИ

Модель LHD

Модель RHD

Переключатель
зажигания

Генератор

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-139

ABS (ДИАГНОСТИКА)
