ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-124

ABS (ДИАГНОСТИКА)

L:   DTC 31 ПОЛОМКА ПЕРЕДНЕГО ПРАВОГО ВПУСКНОГО КЛАПАНА

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 37. <См. ABS-125, DTC 37 ПОЛОМКА ЗАДНЕГО ЛЕВОГО ВПУСКНОГО КЛАПАНА, Процедура
диагностики с диагностическим кодом неполадки (DTC).>

M: DTC 33 ПОЛОМКА ПЕРЕДНЕГО ЛЕВОГО ВПУСКНОГО КЛАПАНА

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 37. <См. ABS-125, DTC 37 ПОЛОМКА ЗАДНЕГО ЛЕВОГО ВПУСКНОГО КЛАПАНА, Процедура
диагностики с диагностическим кодом неполадки (DTC).>

N:  DTC 35 ПОЛОМКА ЗАДНЕГО ПРАВОГО ВПУСКНОГО КЛАПАНА

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 37. <См. ABS-125, DTC 37 ПОЛОМКА ЗАДНЕГО ЛЕВОГО ВПУСКНОГО КЛАПАНА, Процедура
диагностики с диагностическим кодом неполадки (DTC).>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-125

ABS (ДИАГНОСТИКА)

O: DTC 37 ПОЛОМКА ЗАДНЕГО ЛЕВОГО ВПУСКНОГО КЛАПАНА ДИАГНОЗ:

ДИАГНОСТИКА
• Неисправна проводка/коннектор
• Неисправен впускной соленоидный клапан

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, также горит предупреждающий световой сигнал тормозов.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-126

ABS (ДИАГНОСТИКА)

ДИАГРАММА ПРОВОДКИ

Модель LHD

Модель RHD

Переключатель
зажигания

Генератор

Аккумулятор

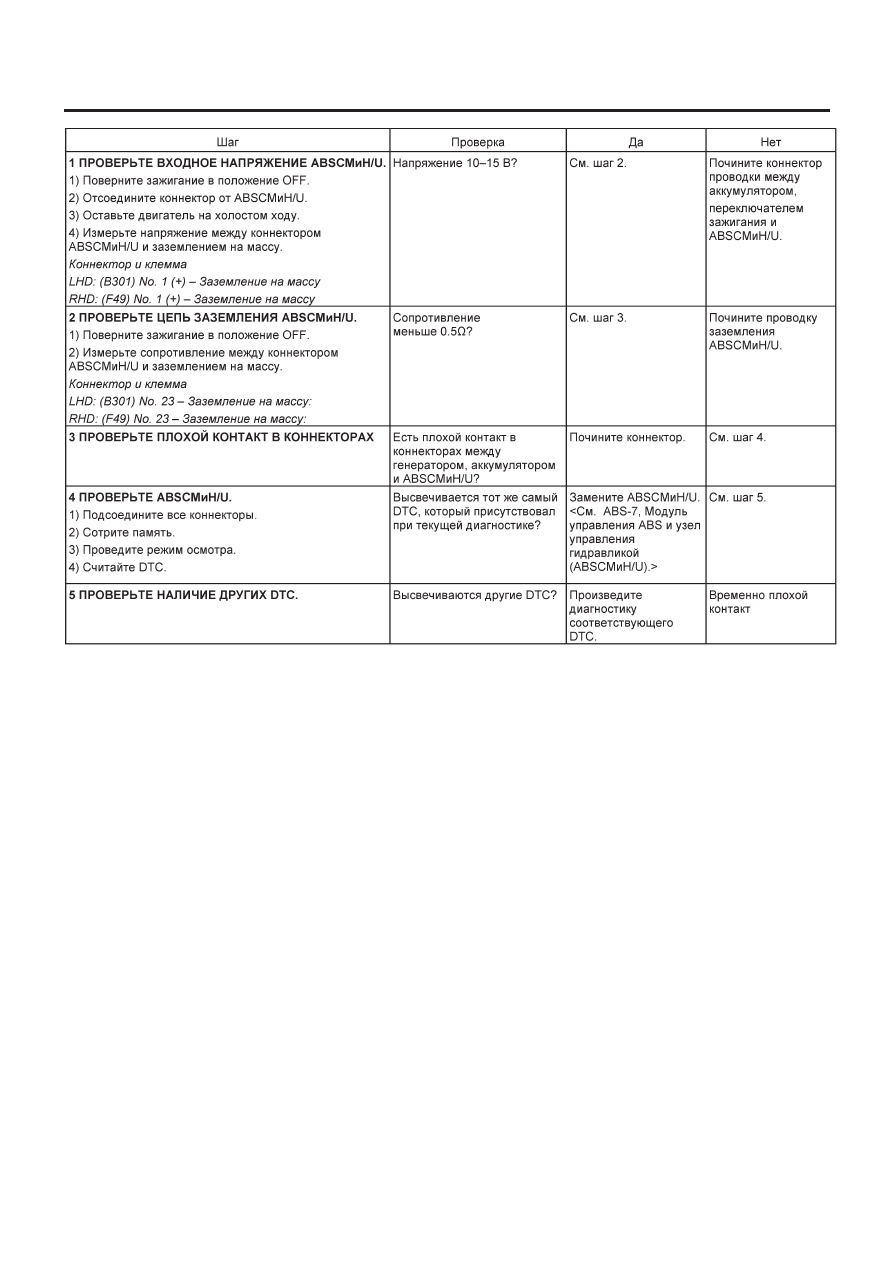

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-127

ABS (ДИАГНОСТИКА)
