ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-116

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-117

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-118

ABS (ДИАГНОСТИКА)

K: DTC 29 НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

НА ЛЮБОМ ИЗ ЧЕТЫРЕХ ДАТЧИКОВ

ДИАГНОЗ:
• Неисправный сигнал датчика скорости колеса ABS (шум, ненормальный сигнал и т.д.)
• Неисправное фоническое колесо
• Колеса свободно крутятся долгое время

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS также горит предупреждающий световой сигнал тормозов.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-119

ABS (ДИАГНОСТИКА)

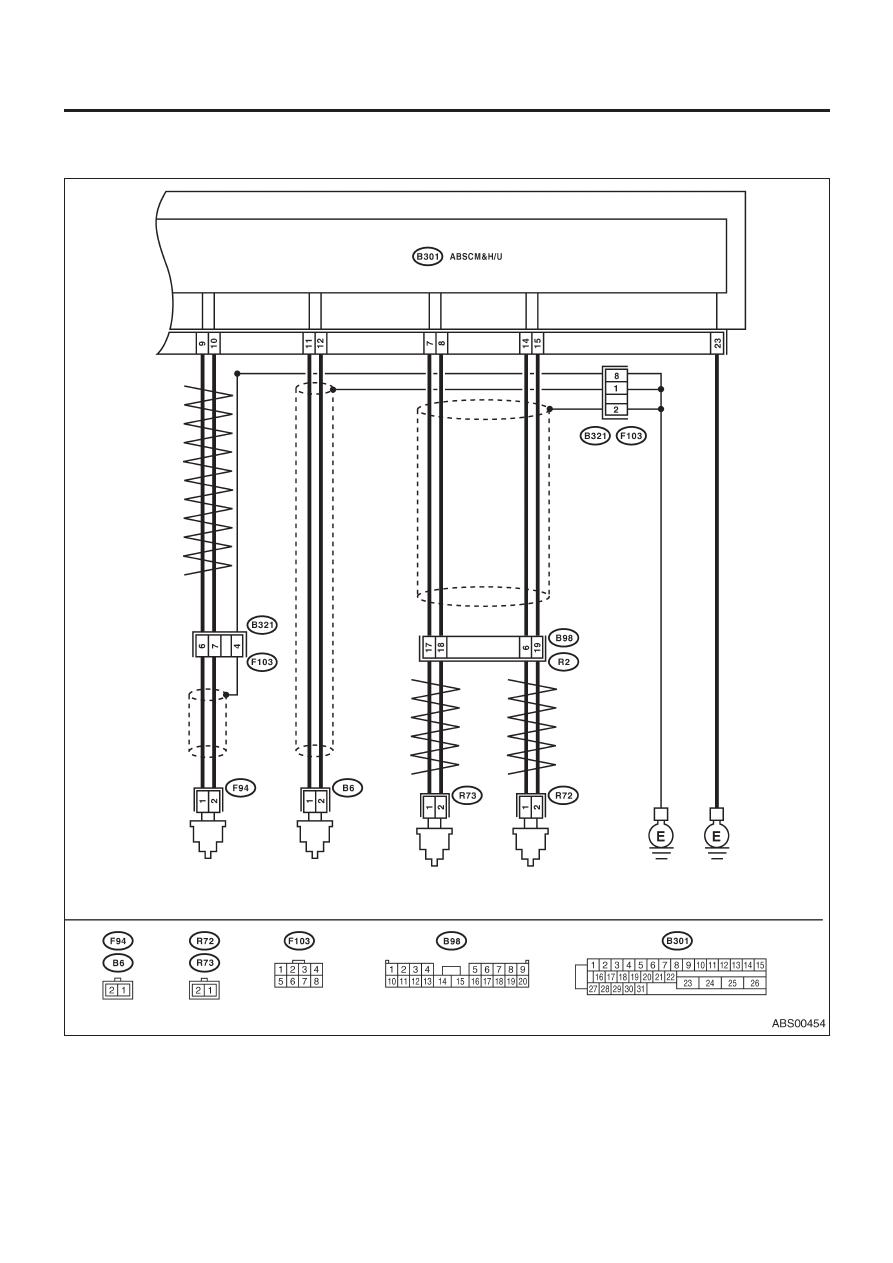

ДИАГРАММА ПРОВОДКИ:

• МОДЕЛЬ LHD

Перекрученный

провод

Перекрученный

провод

Перекрученный

провод

Передний

левый датчик

скорости

колеса ABS

Задний

левый датчик

скорости

колеса ABS

Передний

правый датчик

скорости

колеса ABS

Задний

правый датчик

скорости

колеса ABS
