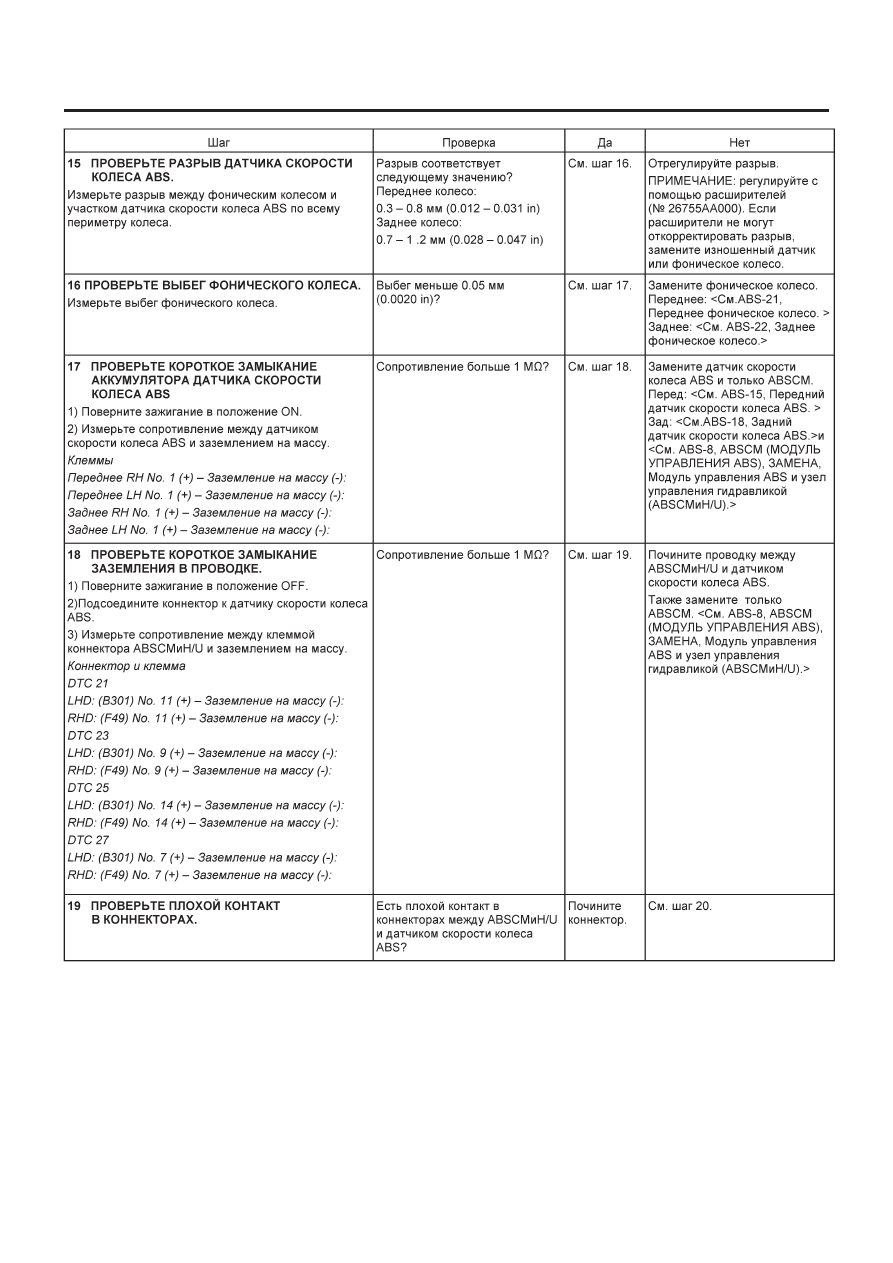

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-108

ABS (ДИАГНОСТИКА)

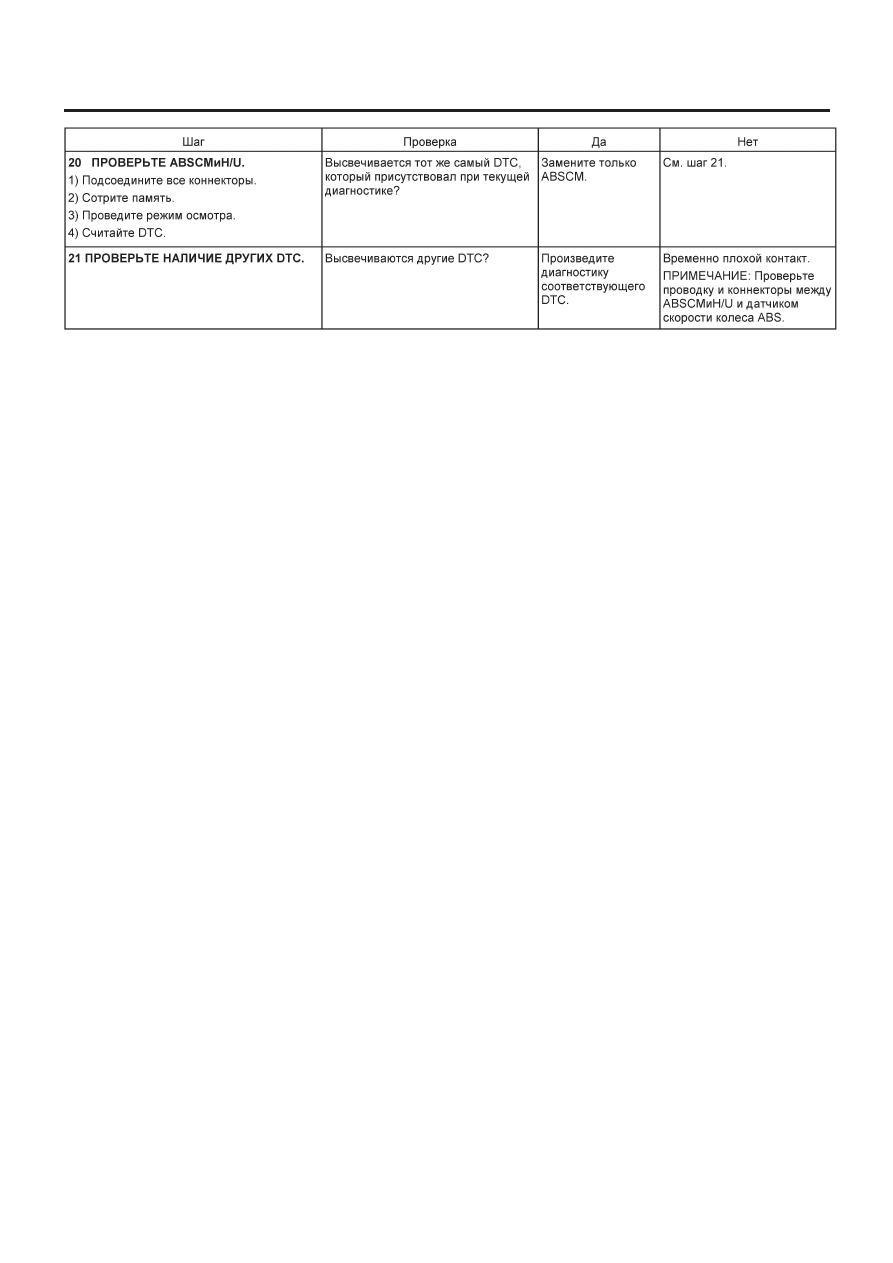

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-109

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-110

ABS (ДИАГНОСТИКА)

G: DTC 22 НЕНОРМАЛЬНЫЙ СИГНАЛ ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS-111, DTC 28 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ
КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

H: DTC 24 НЕНОРМАЛЬНЫЙ СИГНАЛ ПЕРЕДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS-111, DTC 28 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ
КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

I: DTC 26 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ПРАВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS-111, DTC 28 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ
КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

A

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-111

ABS (ДИАГНОСТИКА)

J: DTC 28 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ДИАГНОЗ:
• Неисправный сигнал датчика скорости колеса ABS (шум, ненормальный сигнал и т.д.)
• Неисправная проводка/коннектор
СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

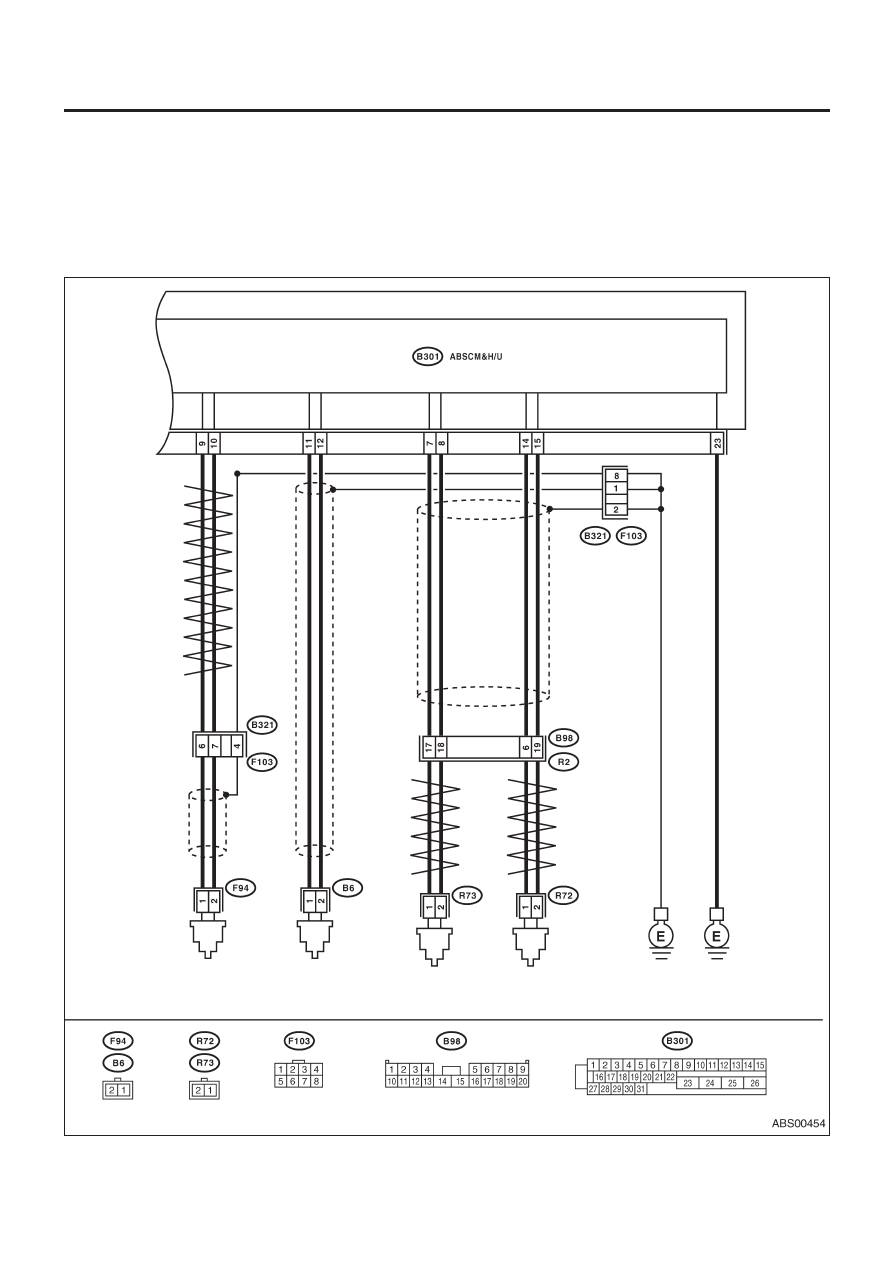

ДИАГРАММА ПРОВОДКИ:
• МОДЕЛЬ LHD

Перекрученный

провод

Перекрученный

провод

Перекрученный

провод

Передний

левый датчик

скорости

колеса ABS

Задний

левый датчик

скорости

колеса ABS

Передний

правый датчик

скорости

колеса ABS

Задний

правый датчик

скорости

колеса ABS
