ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-100

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-101

ABS (ДИАГНОСТИКА)

C: DTC 21 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS-102, DTC 27 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ ЗАДНЕГО ЛЕ-
ВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

D: DTC 23 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ПЕРЕДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS-102, DTC 27 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ ЗАДНЕГО ЛЕ-
ВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

E: DTC 25 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ЗАДНЕГО ПРАВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS-102, DTC 27 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ ЗАДНЕГО ЛЕ-
ВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-102

ABS (ДИАГНОСТИКА)

F: DTC 27 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ДИАГНОЗ:
• Сломан датчик скорости колеса ABS (Переломлен провод, слишком высокое входное напряжение)
• Сломан коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

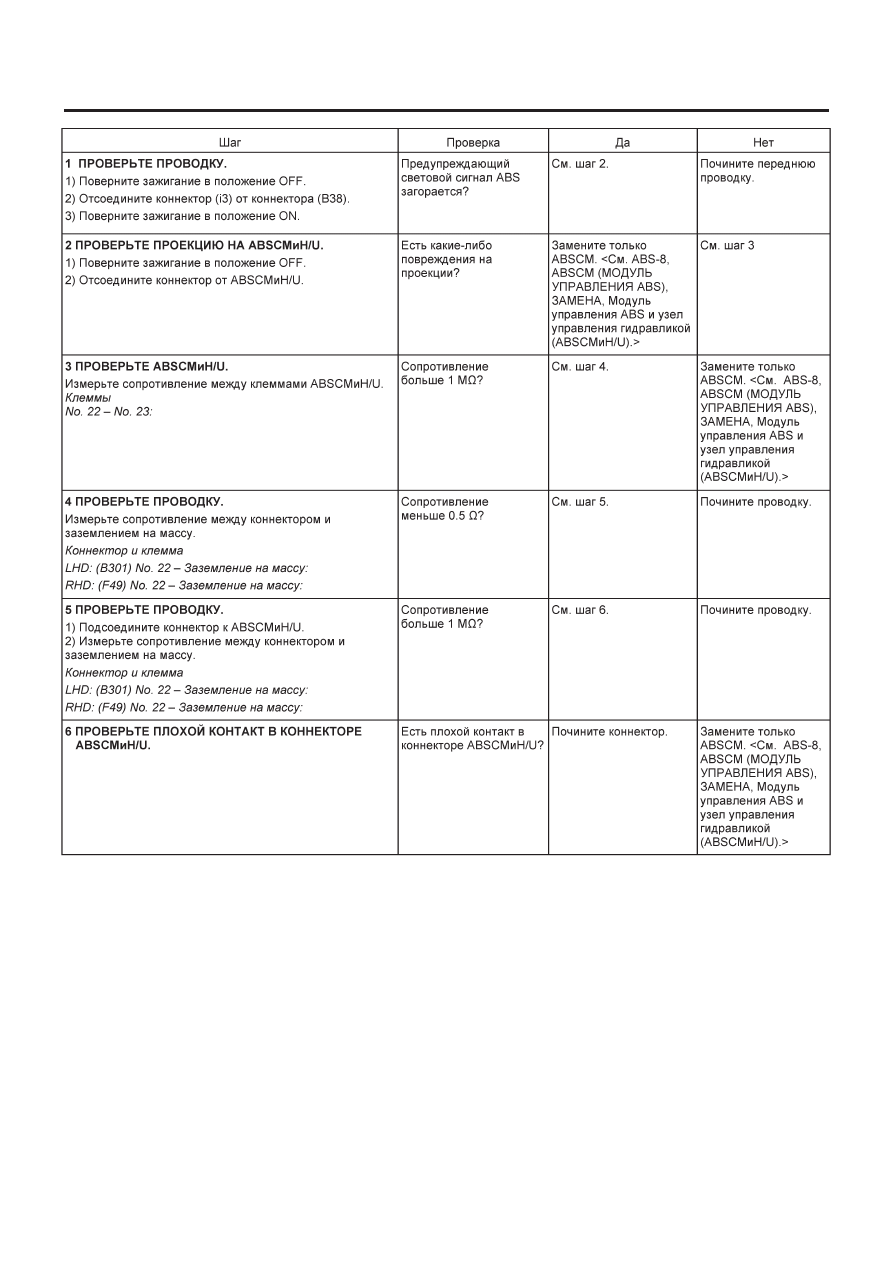

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-103

ABS (ДИАГНОСТИКА)

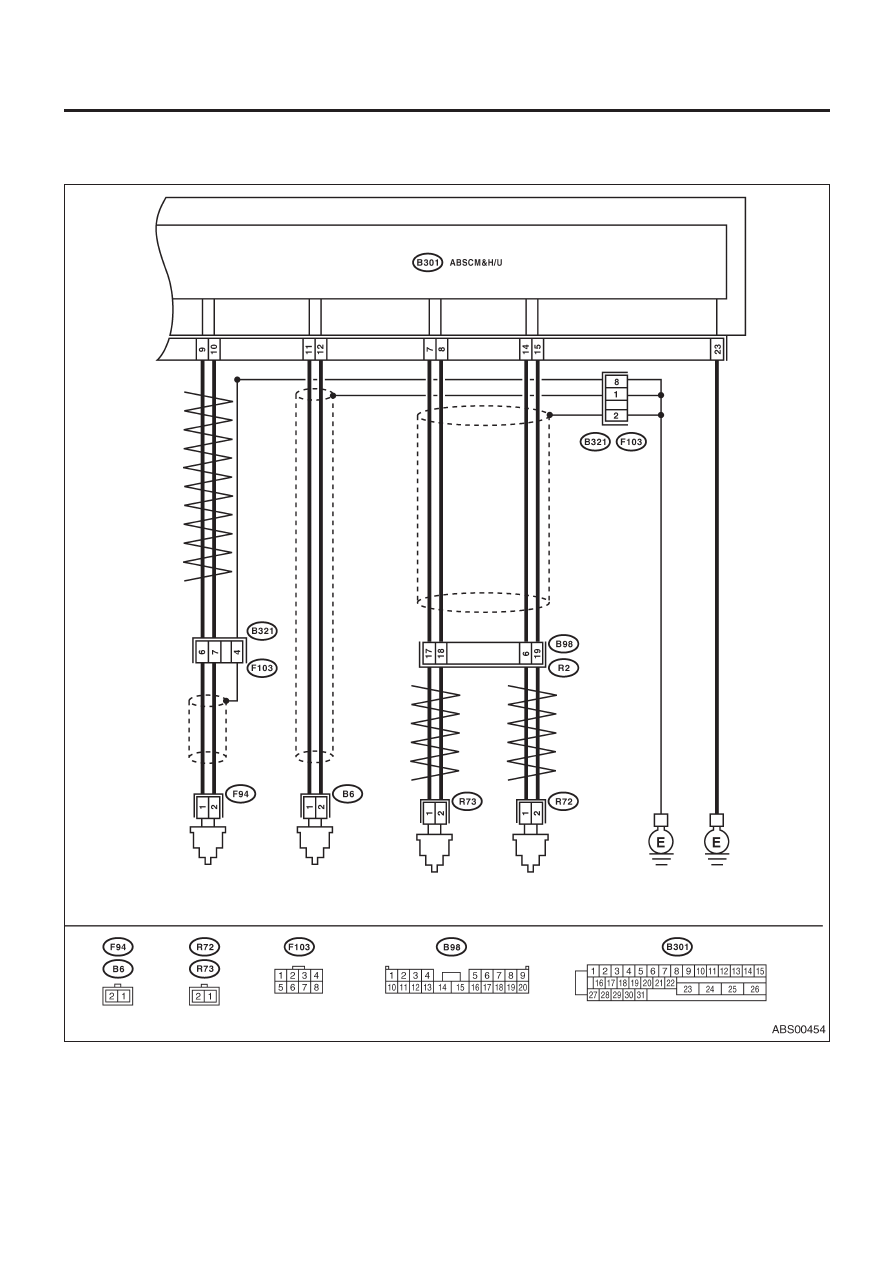

ДИАГРАММА ПРОВОДКИ:

• МОДЕЛЬ LHD

Перекрученный

провод

Перекрученный

провод

Перекрученный

провод

Передний

левый датчик

скорости

колеса ABS

Задний

левый датчик

скорости

колеса ABS

Передний

правый датчик

скорости

колеса ABS

Задний

правый датчик

скорости

колеса ABS
