ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-40

ABS (ДИАГНОСТИКА)

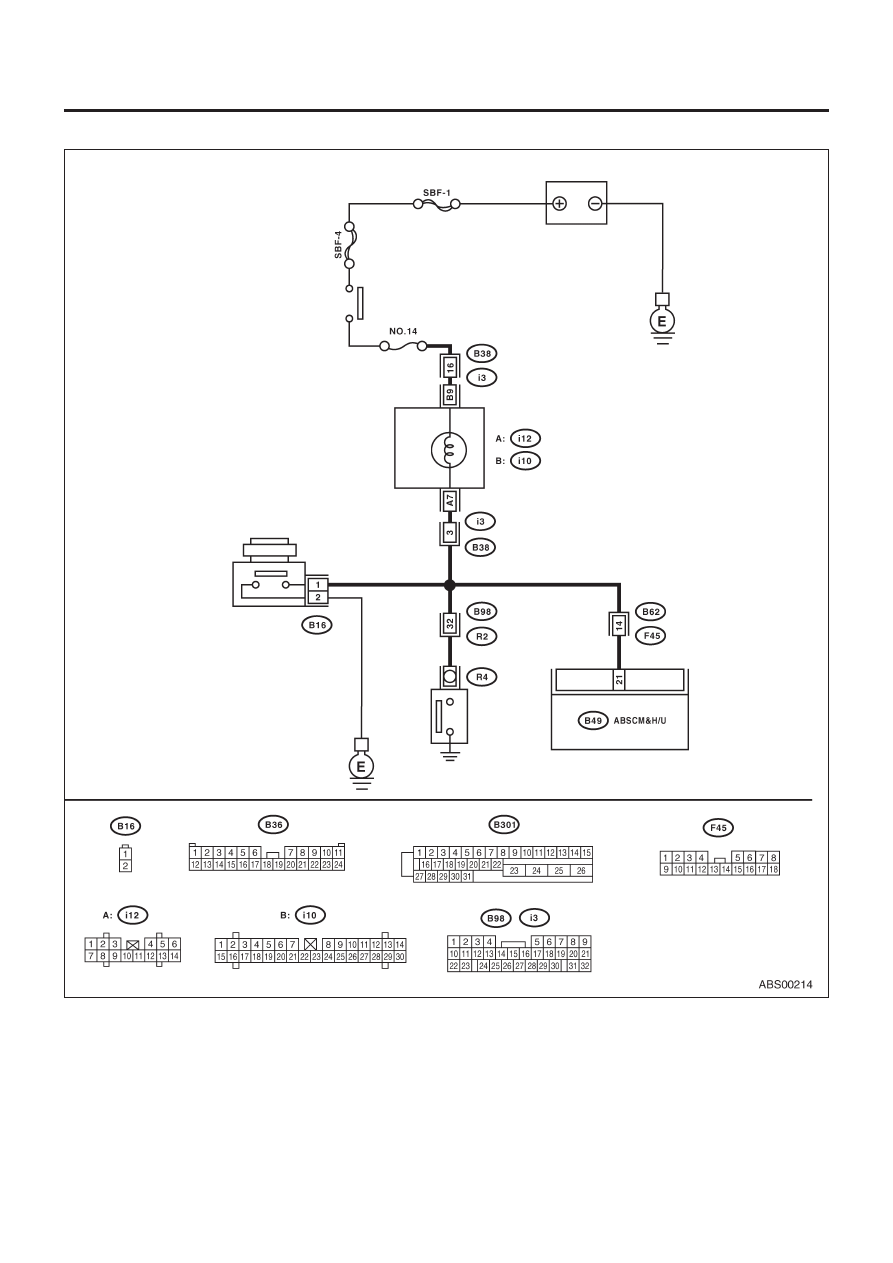

• Модель RHD

Переключатель уровня
тормозной жидкости

Переключатель
зажигания

Предупреждающий
световой
сигнал
тормозов

Аккумулятор

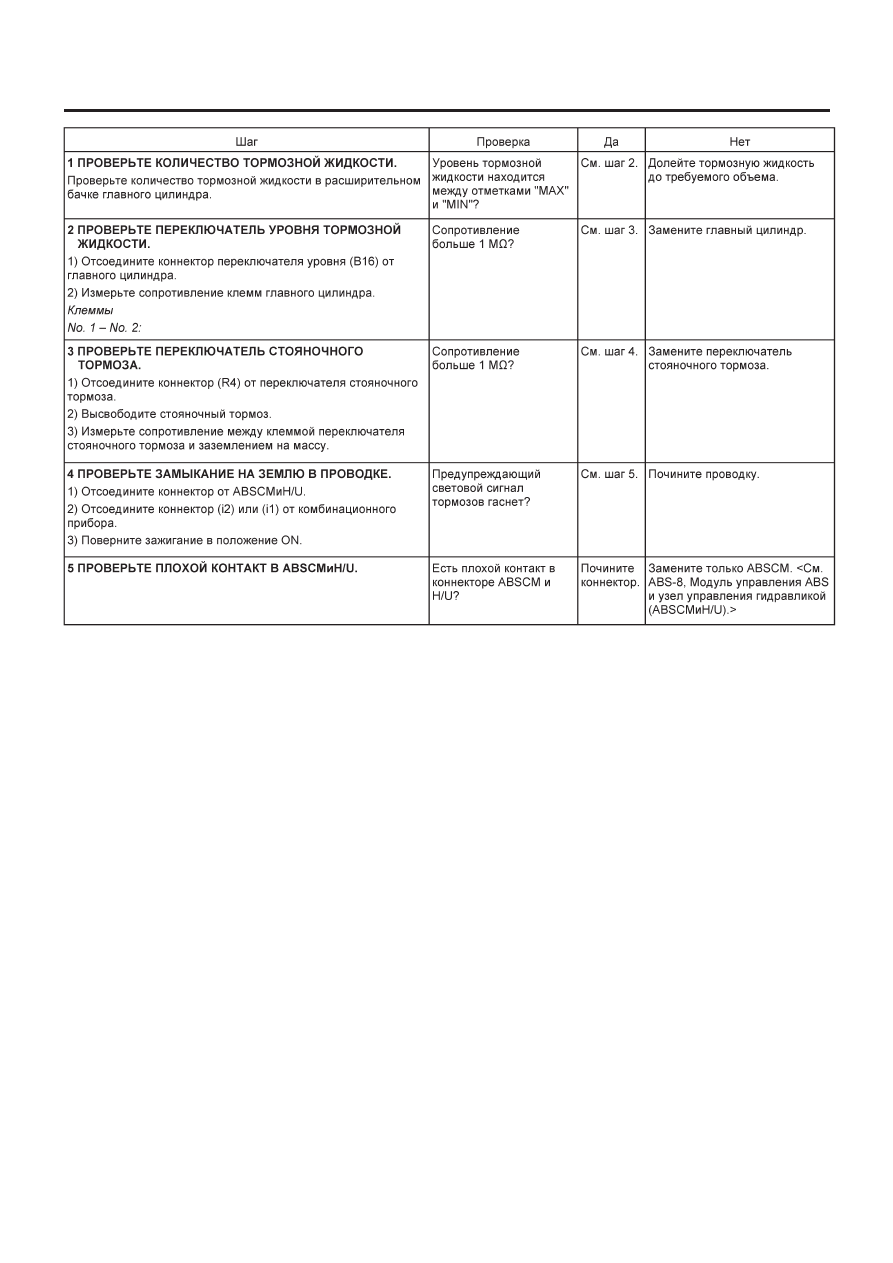

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-41

ABS (ДИАГНОСТИКА)

.

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-42

ABS (ДИАГНОСТИКА)

D: КОД НЕПОЛАДКИ НЕ ПОЯВЛЯЕТСЯ

ДИАГНОЗ:
Открыта диагностическая цепь.
СИМПТОМ НЕПОЛАДКИ:
Предупреждающий световой сигнал ABS нормально включа-
ется и выключается, но в диагностическом режиме нельзя
прочесть стартовый код.

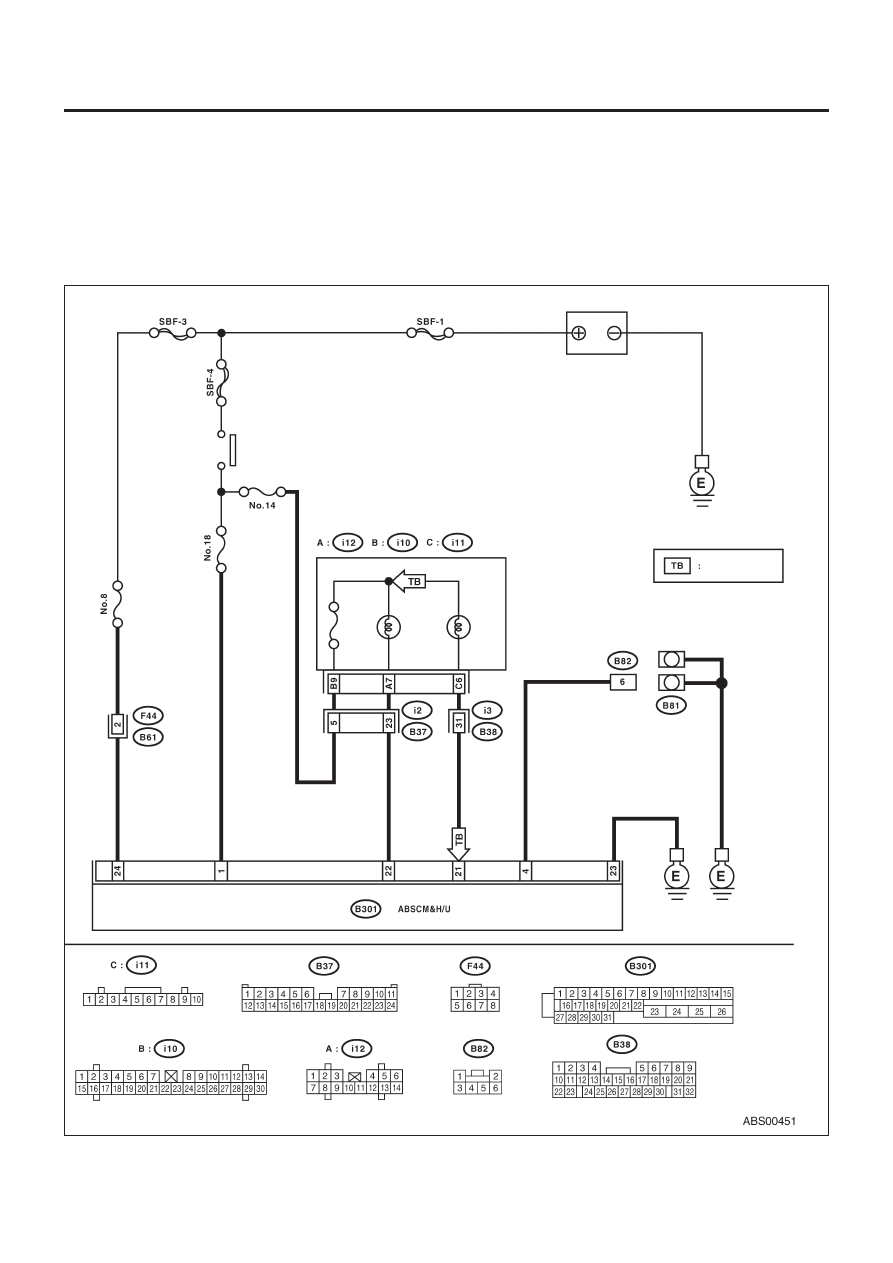

ДИАГРАММА ПРОВОДКИ:
• Модель LHD

Комбинационный прибор

Переключатель
зажигания

Модель турбо

Аккумулятор

Преду-

преждающий

световой сигнал

ABS

Предупреждающий

световой сигнал тормозов

Диагностическая
клемма

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-43

ABS (ДИАГНОСТИКА)

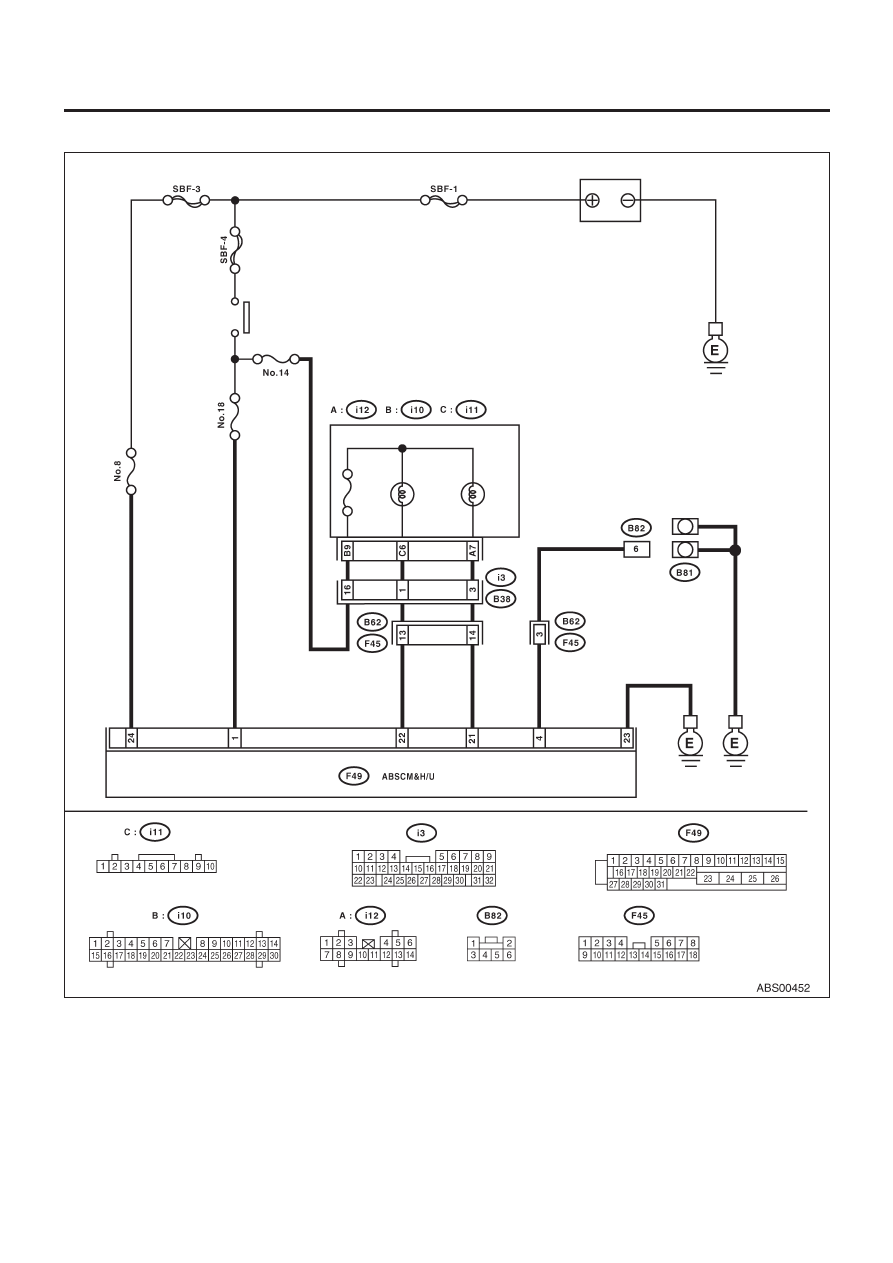

• Модель RHD

Комбинационный прибор

Переключатель
зажигания

Аккумулятор

Преду-

преждающий

световой сигнал

ABS

Предупреждающий

световой сигнал тормозов

Диагностическая
клемма
