ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-32

ABS (ДИАГНОСТИКА)

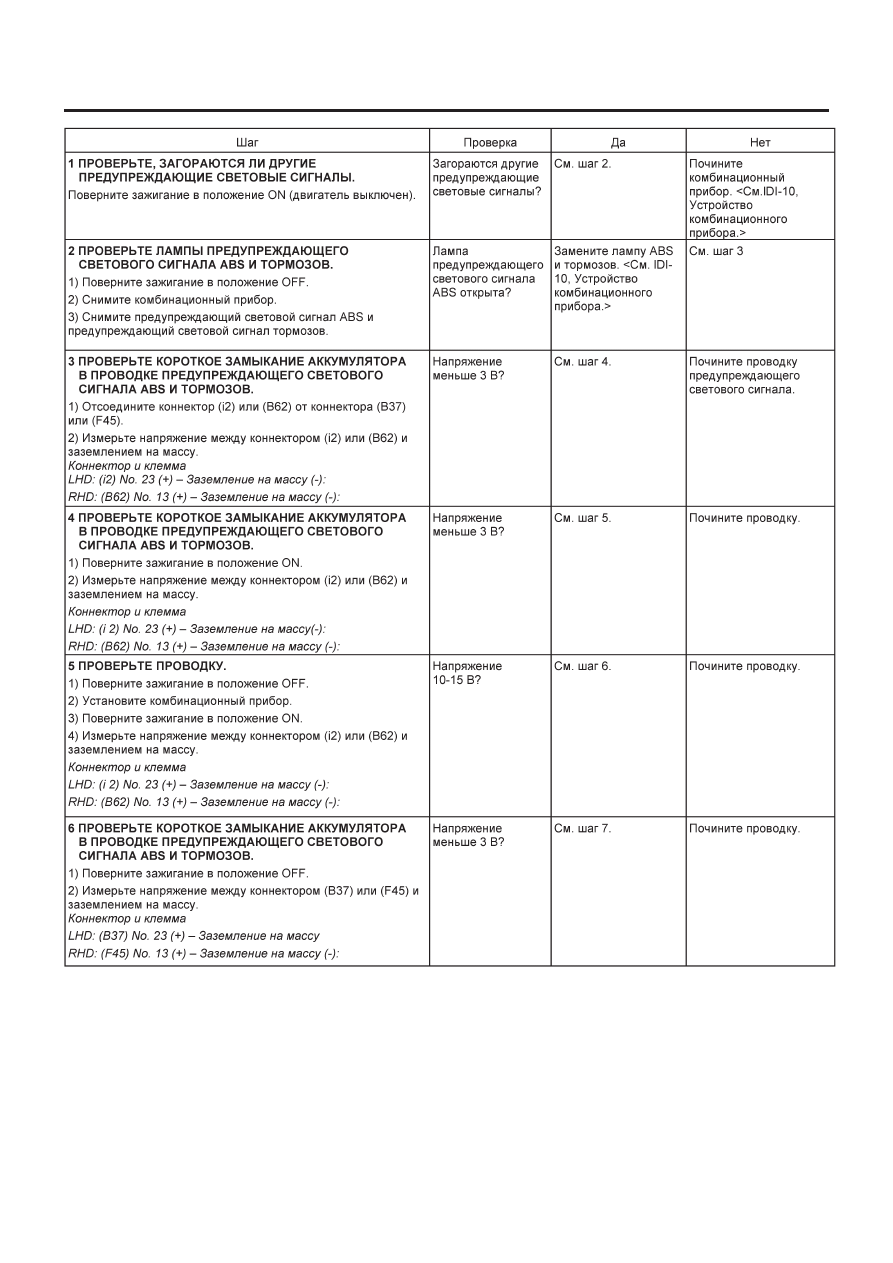

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-33

ABS (ДИАГНОСТИКА)

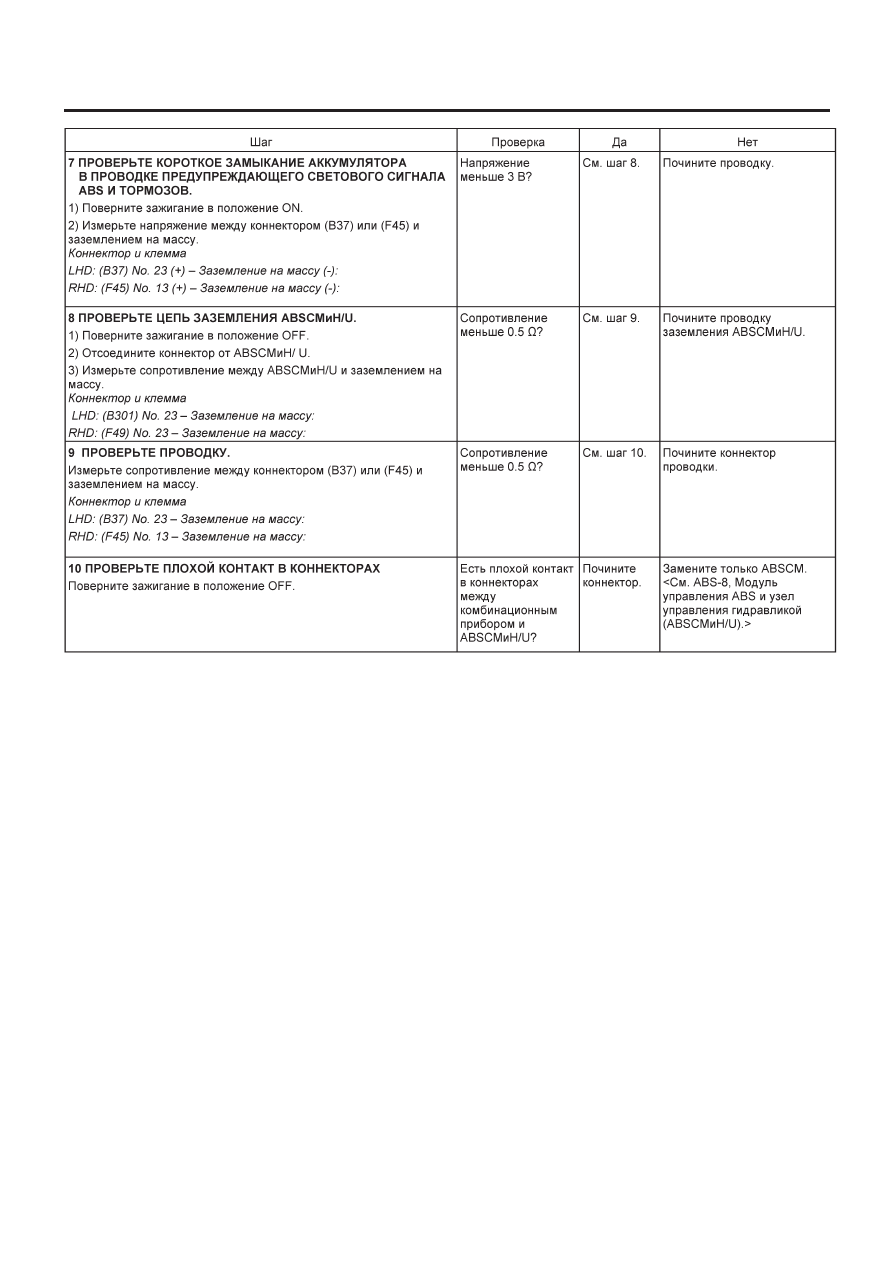

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-34

ABS (ДИАГНОСТИКА)

B: ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ABS НЕ ГАСНЕТ

ДИАГНОЗ:
Цепь предупреждающего светового сигнала ABS открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
При запуске и работе двигателя предупреждающий световой сигнал ABS продолжает гореть.

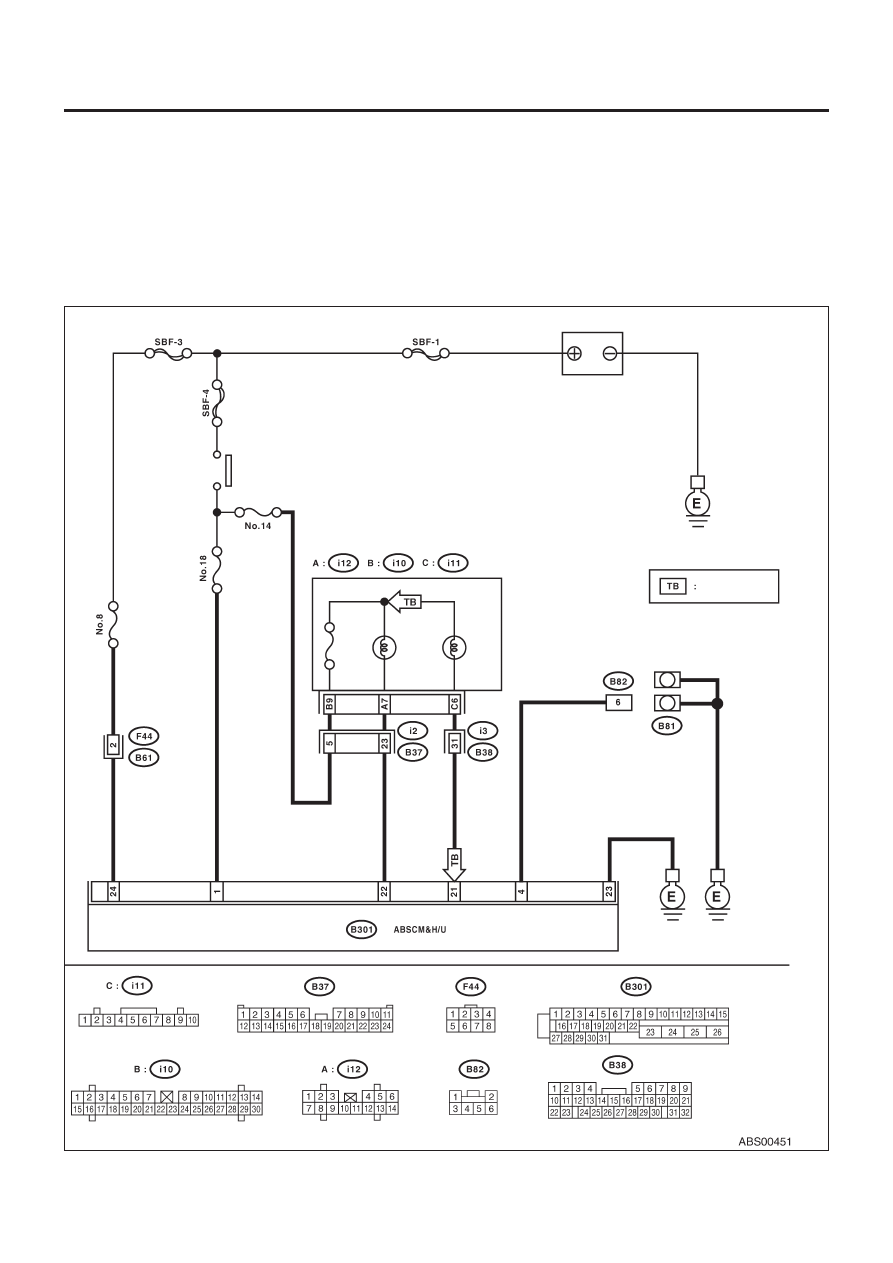

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Комбинационный прибор

Переключатель
зажигания

Предупреждающий

световой сигнал

тормозов

Преждающий

световой

сигнал ABS

Модель турбо

Аккумулятор

Диагностическая
клемма

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-35

ABS (ДИАГНОСТИКА)

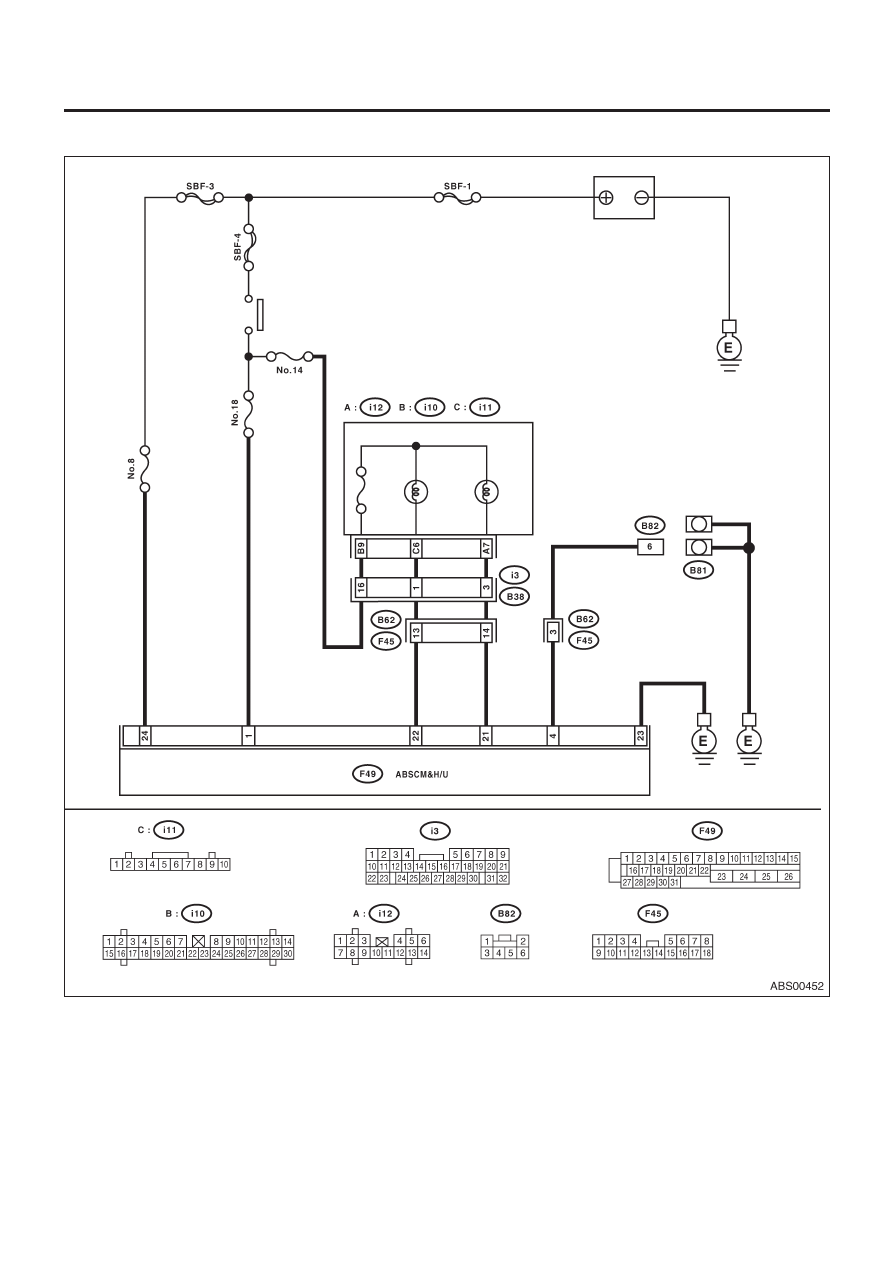

• Модель RHD

Комбинационный прибор

Переключатель
зажигания

Предупреждающий

световой сигнал

тормозов

Преждающий

световой

сигнал ABS

Аккумулятор

Диагностическая
клемма
