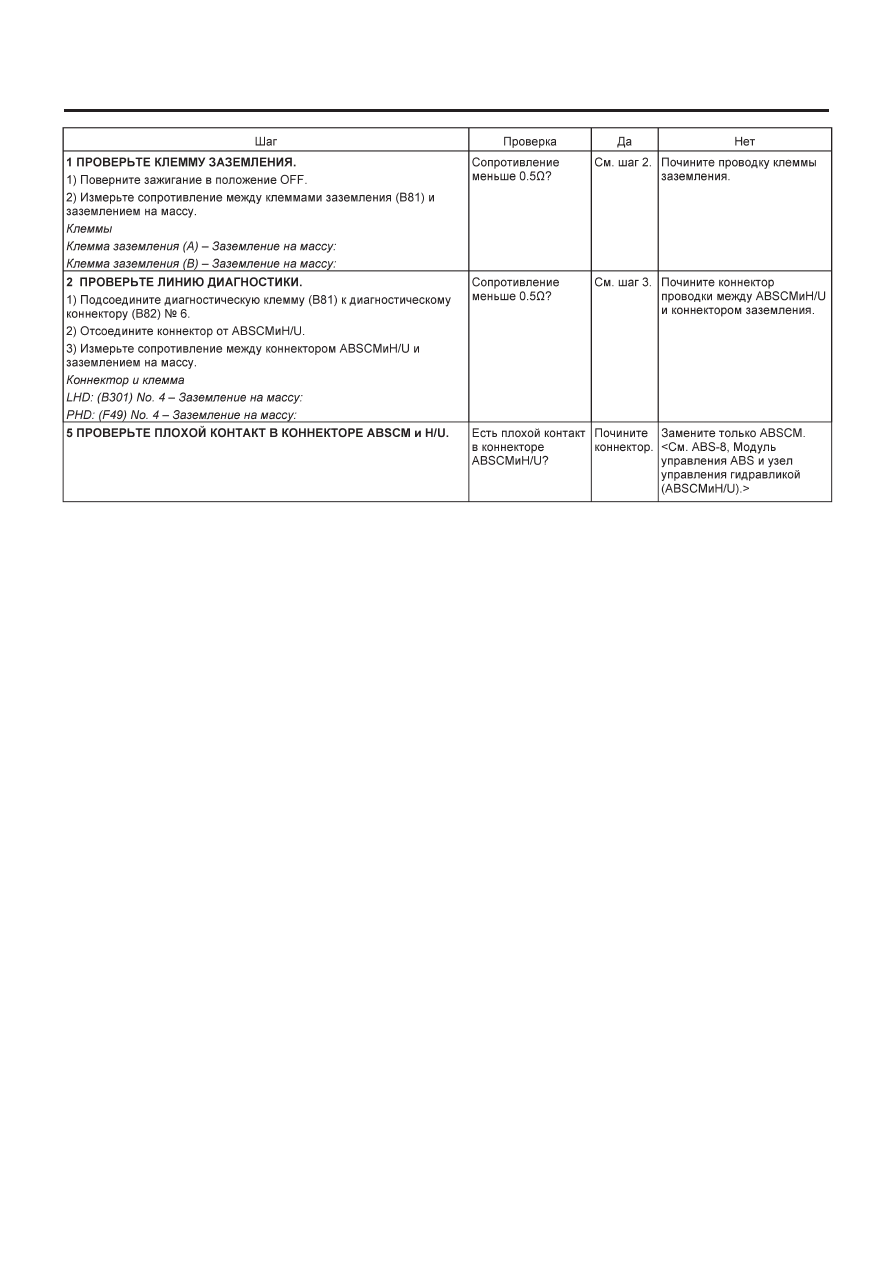

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-44

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-45

ABS (ДИАГНОСТИКА)

E: DTC 21 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS

(ОТКРЫТАЯ ЦЕПЬ ИЛИ СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ) (ПЕРЕД RH)

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS-46, DTC 27 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (ОТКРЫТАЯ ЦЕПЬ ИЛИ СЛИШКОМ
ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ) (ЗАД LH), Процедура диагностики  без диагностического кода неполадки (DTC).>

F: DTC 23 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS

(ОТКРЫТАЯ ЦЕПЬ ИЛИ СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ) (ПЕРЕД LH)

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS-46, DTC 27 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (ОТКРЫТАЯ ЦЕПЬ ИЛИ СЛИШКОМ
ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ) (ЗАД LH), Процедура диагностики  без диагностического кода неполадки (DTC).>

G: DTC 25 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS

(ОТКРЫТАЯ ЦЕПЬ ИЛИ СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ) (ЗАД RH)

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS-46, DTC 27 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (ОТКРЫТАЯ ЦЕПЬ ИЛИ СЛИШКОМ
ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ) (ЗАД LH), Процедура диагностики  без диагностического кода неполадки (DTC).>

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-46

ABS (ДИАГНОСТИКА)

Н: DTC 27 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS

(ОТКРЫТАЯ ЦЕПЬ ИЛИ СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ) (ЗАД LH)

ДИАГНОЗ:
• Неисправен датчик скорости колеса ABS (Сломана проводка, слишком высокое входное напряжение)
• Неисправен коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-47

ABS (ДИАГНОСТИКА)

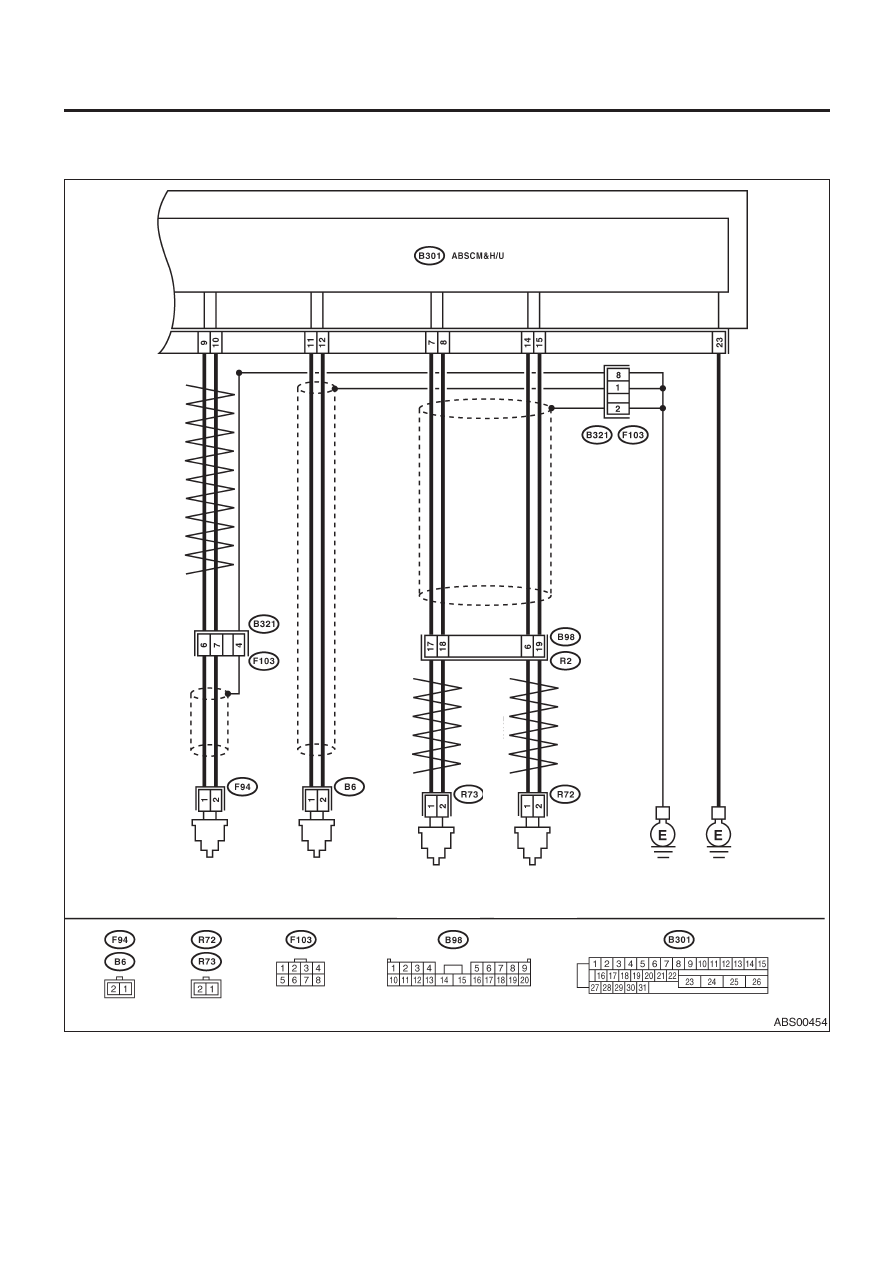

ДИАГРАММА ПРОВОДКИ

• Модель LHD

Перекрученный провод

Перекрученный провод

Перекрученный провод

Передний

датчик

скорости

колеса ABS LH

Передний

датчик

скорости

колеса ABS RH

Задний датчик

скорости

колеса ABS LH

Задний датчик

скорости

колеса ABS RH
