СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

ABS-20

ABS (ДИАГНОСТИКА)

5) Когда высветится "Сделано" и "поверните зажигание в по-
ложение OFF", выключите Селекторный Монитор Subaru и по-
верните переключатель зажигания в положение OFF.

ПРИМЕЧАНИЕ:
Для детальной информации о процедуре см. РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.

4. УПРАВЛЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТЬЮ ABS

5. СТОП-КАДРОВЫЕ ДАННЫЕ

ПРИМЕЧАНИЕ:
• На дисплее высвечиваются данные, сохраненные во время
возникновения неполадки.
• При каждом возникновении неполадки в памяти сохраняет-
ся самая последняя информация в стоп-кадровых данных.
• Максимальное количество запоминающихся стоп-кадро-
вых данных равно трем.
• Если стоп-кадровые данные сохранились в памяти долж-
ным образом (из-за скачка питания ABSCM и т.д.) при возник-
новении проблемы, то на Селекторном Мониторе  Subaru по-
явится  DTC, за которым будет стоять знак вопроса "?". Это
означает ненадежность информации.

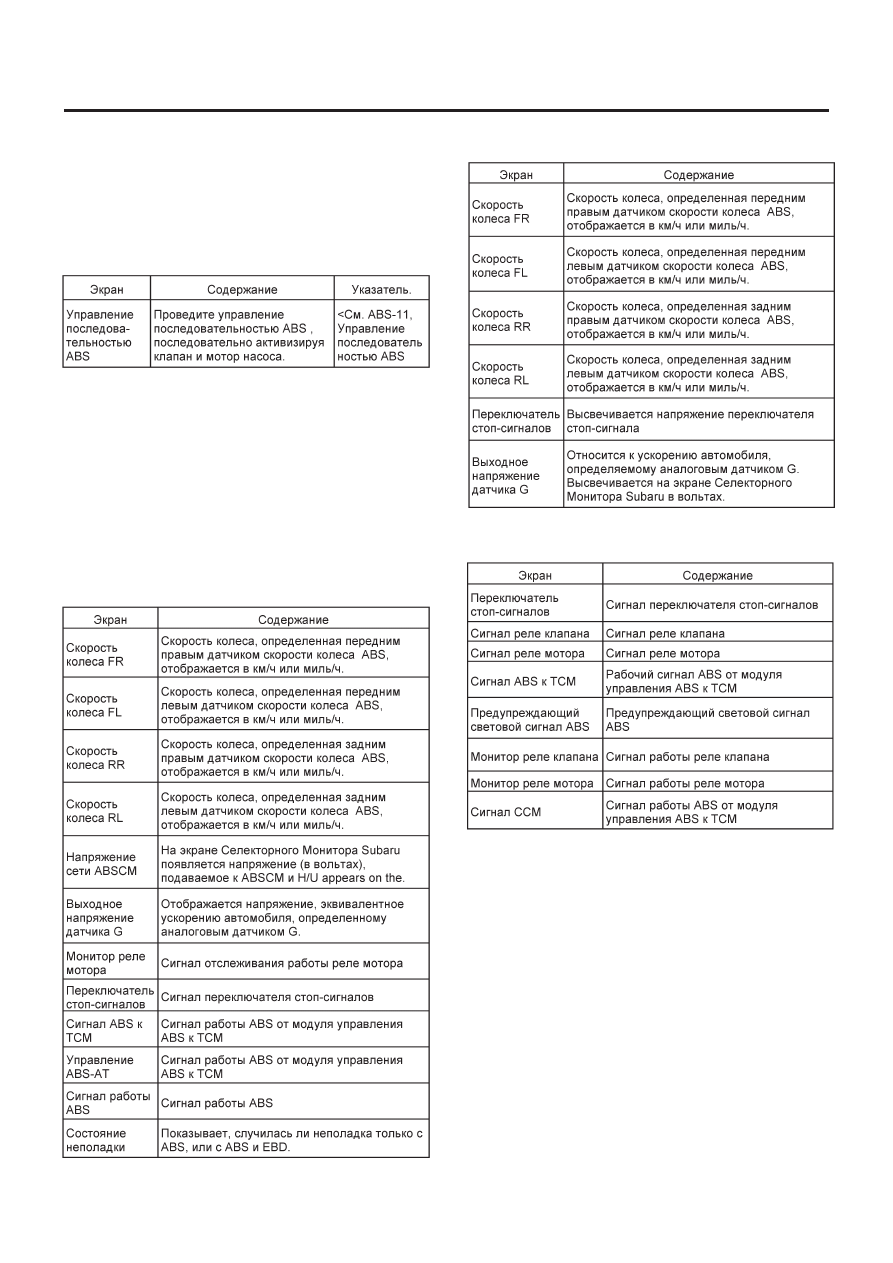

6. ВЫСВЕЧИВАЕМЫЕ АНАЛОГОВЫЕ ДАННЫЕ

7. ВЫСВЕЧИВАЕМЫЕ ДАННЫЕ ВКЛ/ВЫКЛ

ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-21

ABS (ДИАГНОСТИКА)

7. Чтение диагностического кода

неполадки (DTC)

A: ОПЕРАЦИЯ

1. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

1) Выньте диагностический коннектор сбоку водительского
сидения.

(1) Диагностический коннектор
(2) Клемма заземления
(3) Клемма 3
(4) Клемма 6

2) Поверните зажигание в положение OFF.
3) Подсоедините клемму 6 диагностического коннектора к
клемме заземления.
4) Поверните зажигание в положение ON.
5) Предупреждающий световой сигнал ABS становится в ре-
жим диагностики и мигает, определяя DTC.
6) После того, как будет показан стартовый код (11), начнут
высвечиваться DTC, начиная с последнего.
Это будет повторяться максимум 3 минуты.

ПРИМЕЧАНИЕ
• Если в памяти нет никаких DTC, высвечивается только стар-
товый код (11).
• Если бортовая диагностика ABSCM определяет проблему,
информация (максимум до трех) будет храниться в ЕЕР ROM
в качестве DTC. Если их более трех, то сохраняются три са-
мых последних. (Сохраненные коды остаются в памяти до тех
пор, пока не будут стерты)

2. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

Для получения информации о том, как получить и понять DTC , см. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU. <См. ABS-18, Селекторный
Монитор Subaru.>

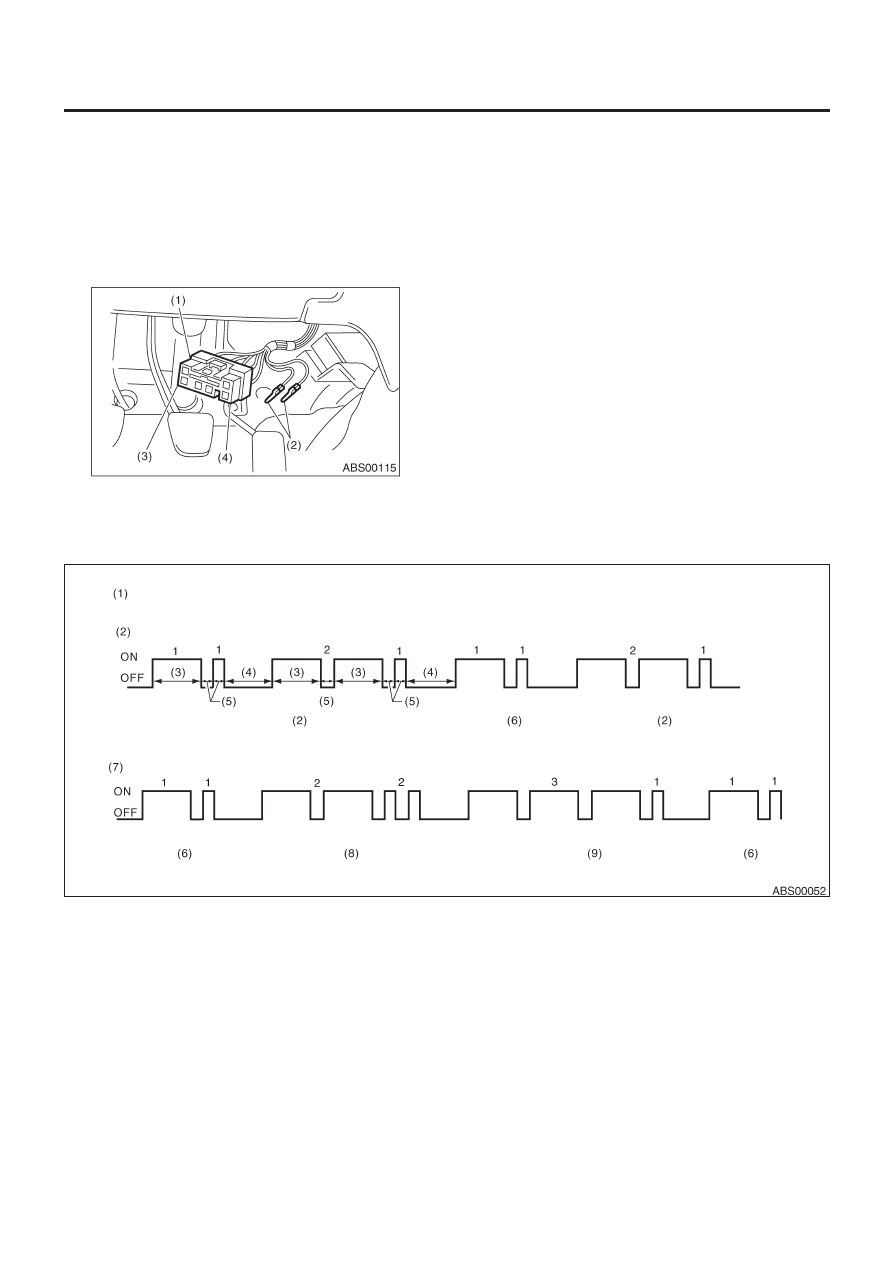

(1) Пример индикации DTC
(2) Диагностический код неполадки (DTC): 21
(3) 1.2 сек
(4) 1.0 сек

(5) 0.3 сек
(6) Стартовый код
(7) Диагностический код неполадки (DTC):

22, 31

(8) Диагностический код неполадки (DTC): 22
(9) Диагностический код неполадки (DTC): 31

РЕЖИМ ОСМОТРА

ABS-22

ABS (ДИАГНОСТИКА)

8. Режим осмотра

A: ОПЕРАЦИЯ

Воспроизведите условия, максимально приближенные к тем,
при которых произошла поломка. Поэксплуатируйте автомо-
биль на скорости более 40 км/ч (25 MPH) в течение не менее
1 минуты.

РЕЖИМ ОЧИСТКИ ПАМЯТИ

ABS-23

ABS (ДИАГНОСТИКА)

9. Режим очистки памяти

A: ОПЕРАЦИЯ

1. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

1) После вызова DTC выньте клемму 6 диагностического кон-
нектора из клеммы заземления.

(1) Диагностический коннектор
(2) Клемма заземления
(3) Клемма 3
(4) Клемма 6

2) Повторите 3 раза в течение, примерно, 12 секунд; соединяйте и разъединяйте клемму 6 и клемму заземления на не менее 0.2
секунды за раз.

ПРИМЕЧАНИЕ
После завершения диагностики не забывайте очищать память. Убедитесь в том, что после очистки памяти высвечивается только
стартовый код (11).

2. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

Для получения информации о том, как очистить DTC , см. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU. <См. ABS-18, Селекторный Мони-
тор Subaru.>

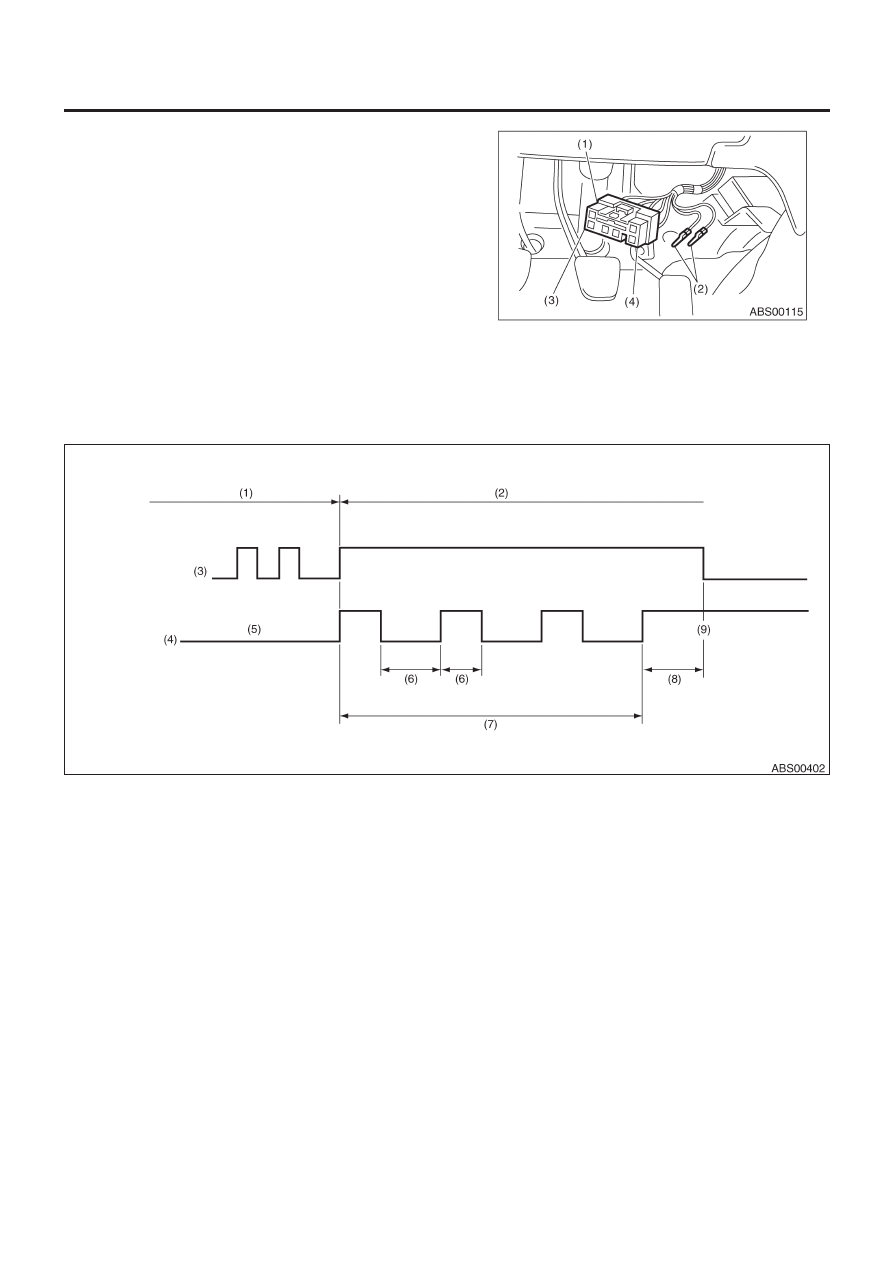

(1) Режим индикации диагностического

кода неполадки (DTC)

(2) Режим очистки памяти
(3) Предупреждающий световой сигнал ABS

(4) Клемма 8
(5) GND (низкий уровень)
(6) 0.2 секунды или более
(7) 12 секунд или менее

(8) 1.5 секунды
(9) GND открыто (высокий уровень)
