МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

ABS-12

ABS (ДИАГНОСТИКА)

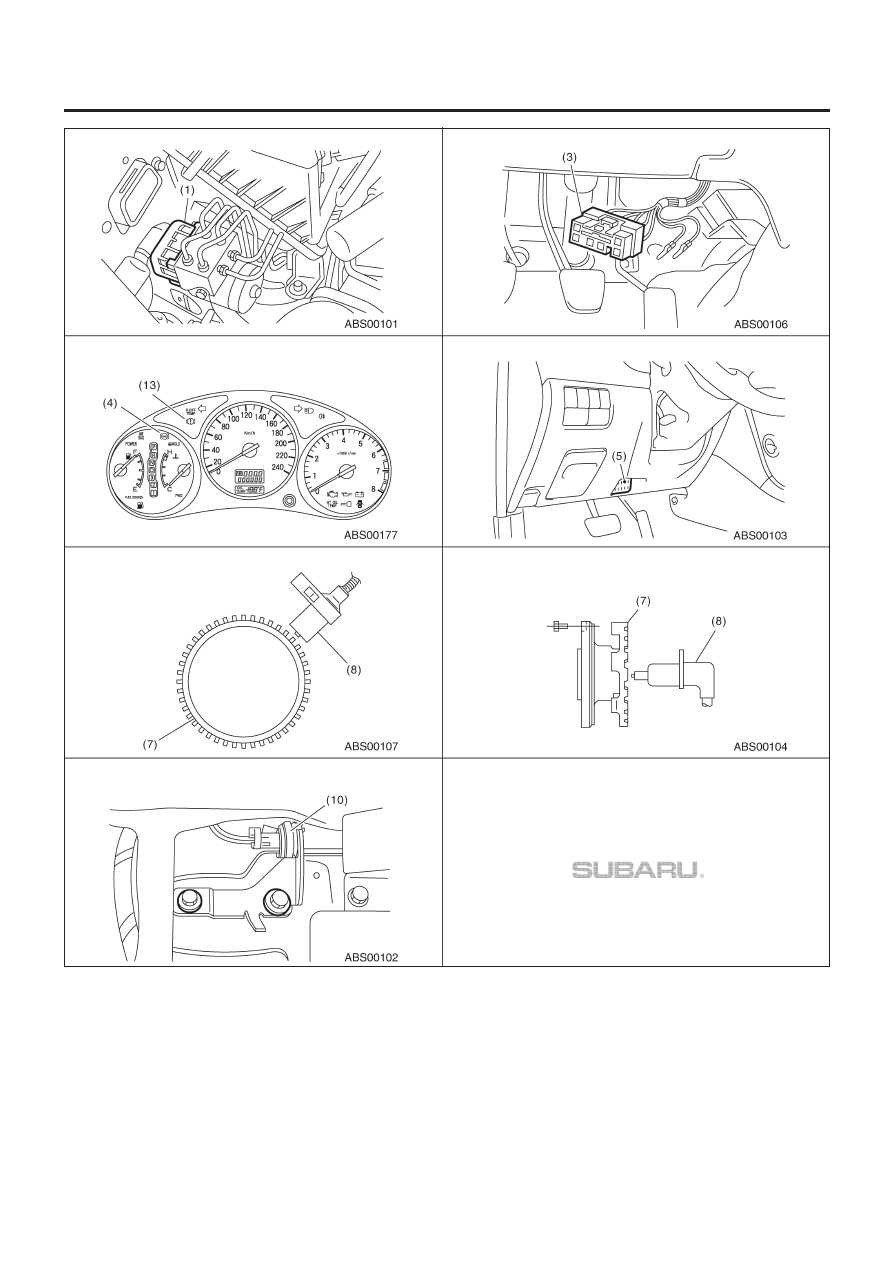

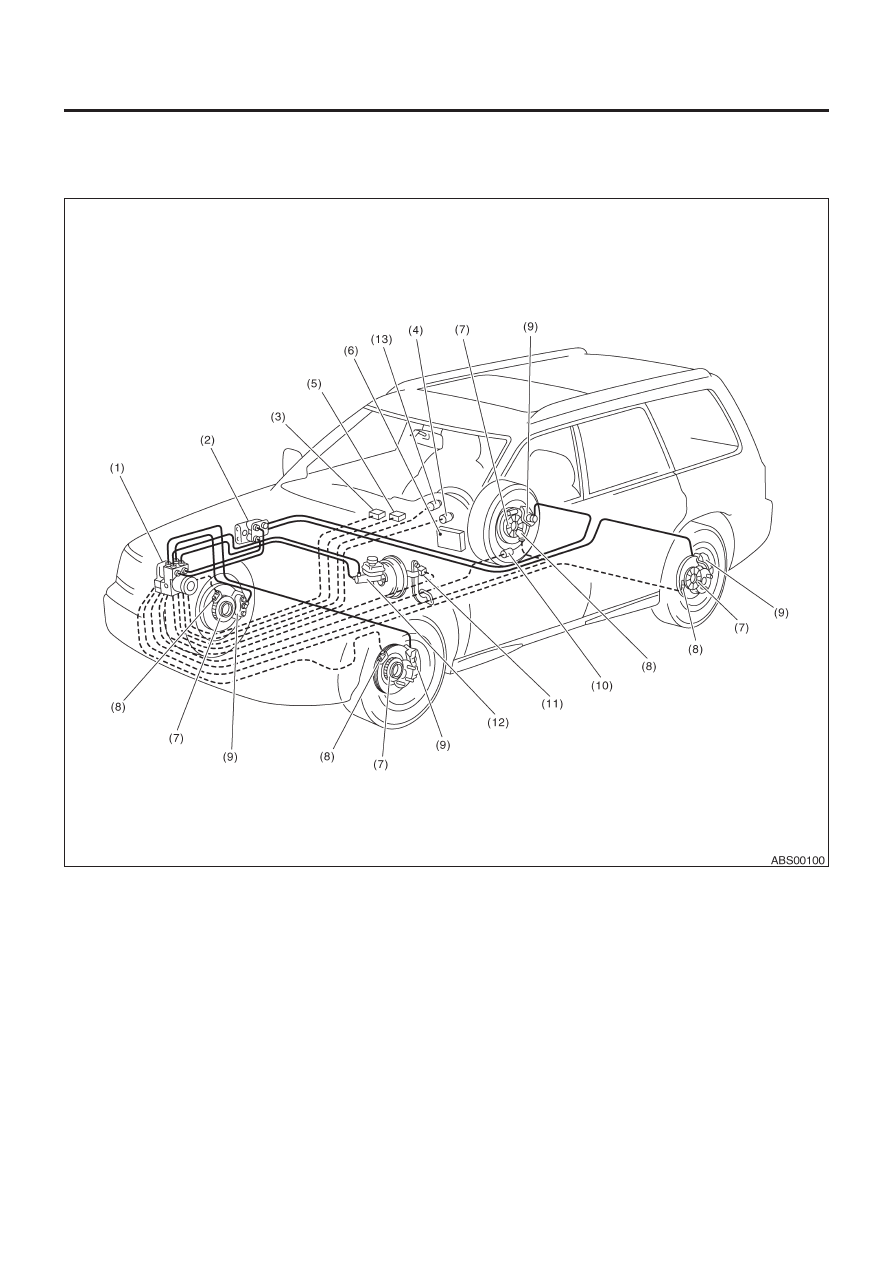

4. Местонахождение электрических компонентов

A:  РАСПОЛОЖЕНИЕ

(1) Модуль управления ABS и узел

управления гидравликой (ABSCMиH/U)

(2) Распределительный клапан

(модель без EBD)

(3) Диагностический коннектор
(4) Предупредительный световой сигнал ABS

(5) Коннектор связи данных

(для Селекторного Монитора Subaru)

(6) Модуль управления трансмиссией

(Модель AT)

(7) Фоническое колесо
(8) Датчик скорости колеса ABS

(9) Цилиндр колеса
(10) Датчик G
(11) Переключатель стоп-сигналов
(12) Главный цилиндр
(13) Предупреждающий световой сигнал

тормоза и EBD

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

ABS-13

ABS (ДИАГНОСТИКА)

ЗАД

ПЕРЕД

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ

ABS-14

ABS (ДИАГНОСТИКА)

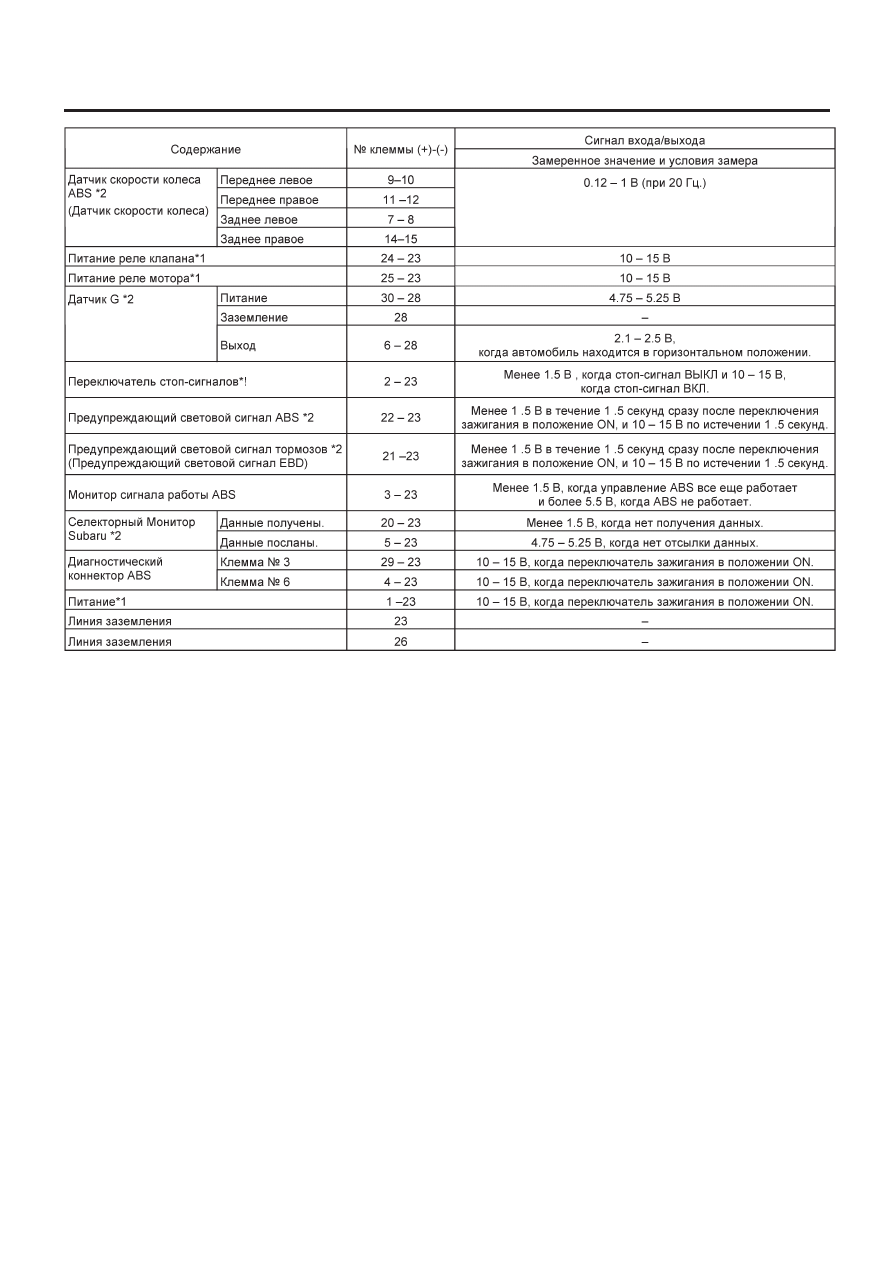

5. Сигнал I/O модуля управления

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

ПРИМЕЧАНИЕ:

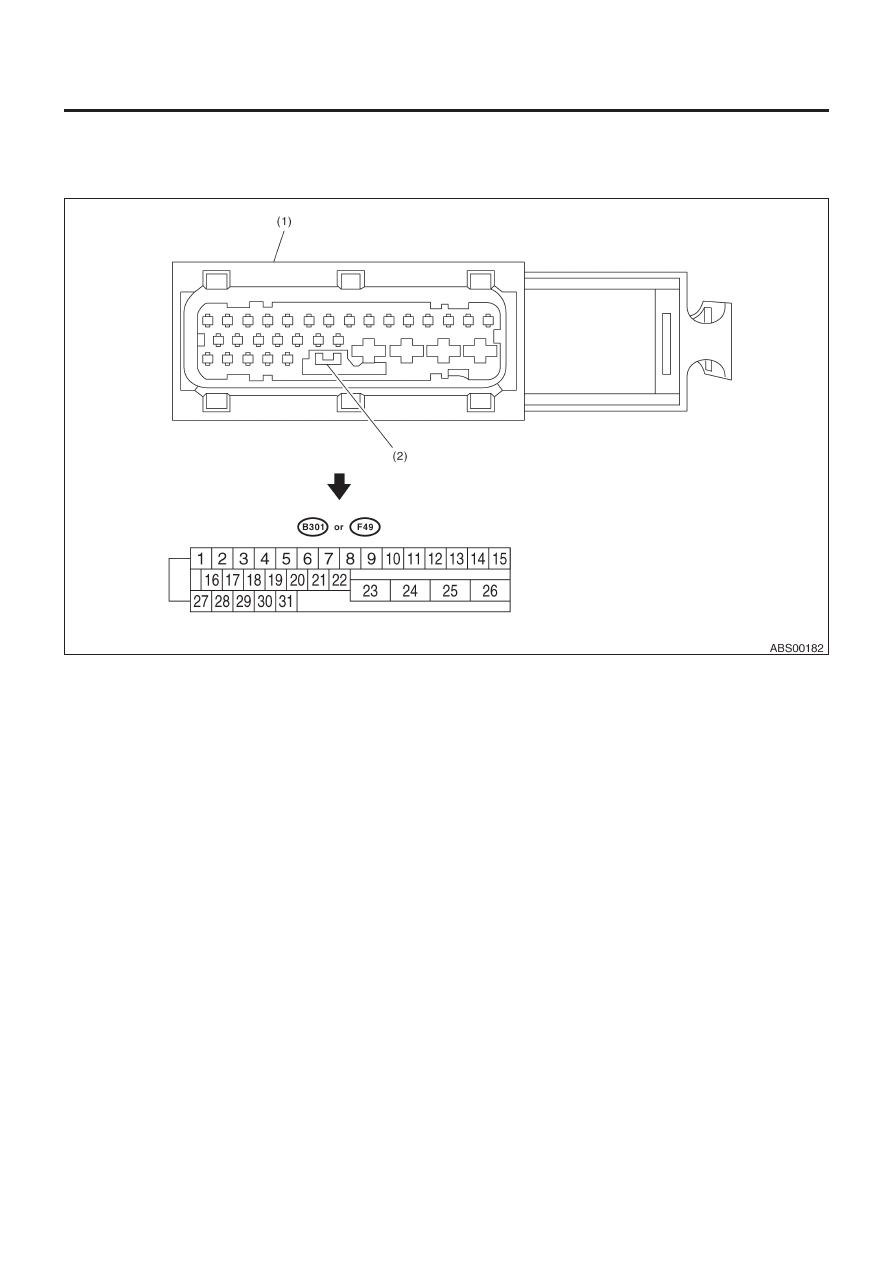

• Номера клемм на коннекторе модуля управления ABS и узла управления гидравликой показаны на рисунке.
• При демонтаже коннектора с ABSCMиH/U коннектор переключателя закрывает цепь между клеммами № 22 и № 23. Загорается
предупреждающий световой сигнал ABS.

(1) Коннектор модуля управления ABS

и узла управления гидравликой
(ABSCMиH/U)

(2)     Переключатель коннектора

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ

ABS-15

ABS (ДИАГНОСТИКА)

*1: Измеряйте напряжение сигнала I/O после съема коннектора с клеммы ABSCMиH/U.
*2: Измеряйте напряжение сигнала I/O у коннектора (В98), (В37), (В38), (F48) или (F103).
