СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ

ABS-16

ABS (ДИАГНОСТИКА)

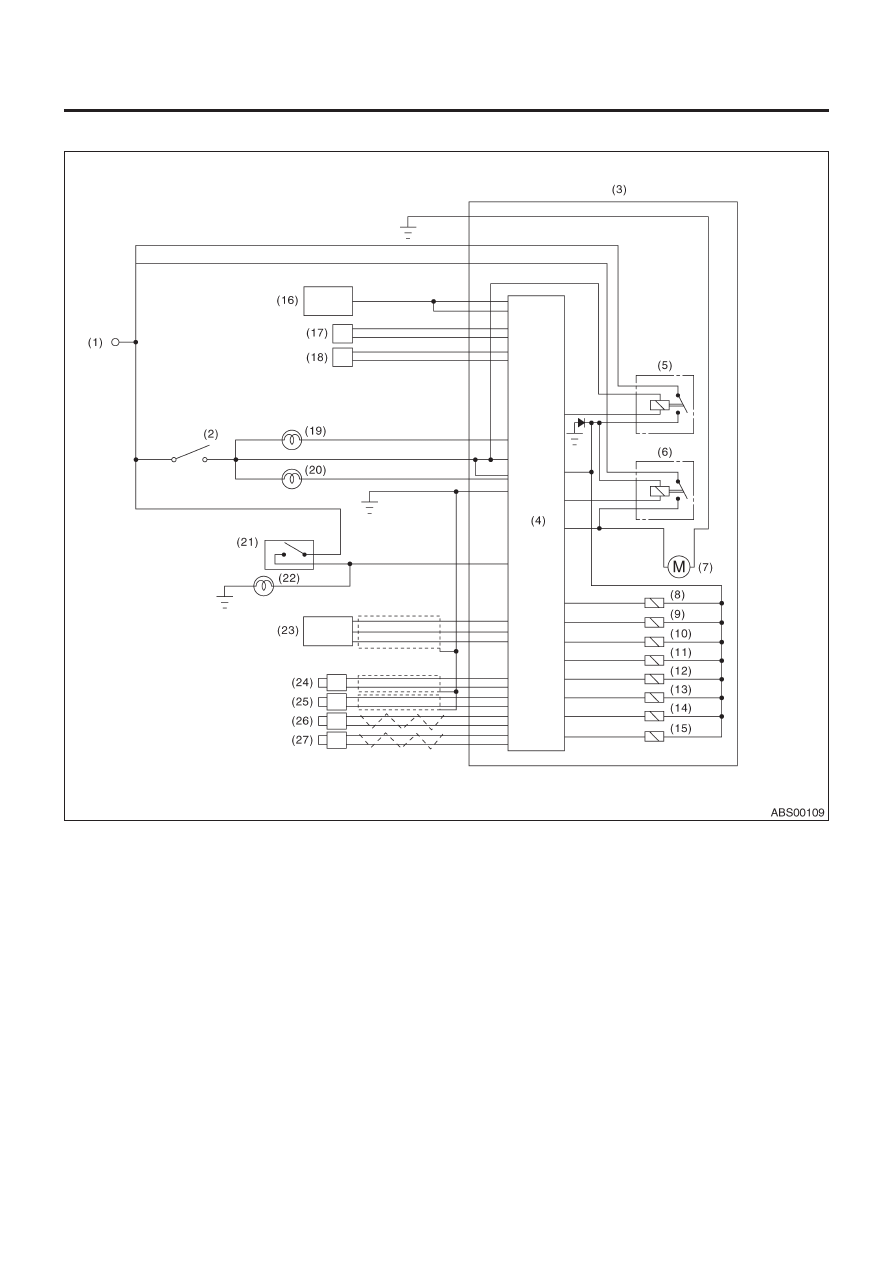

B: ДИАГРАММА ПРОВОДКИ

(1) Аккумулятор
(2) Переключатель зажигания
(3) Модуль управления ABS и узел

управления гидравликой (ABSCMиH/U)

(4) Район модуля управления ABS
(5) Реле клапана
(6) Реле мотора
(7) Мотор
(8) Передний левый впускной соленоидный

клапан

(9) Передний левый выпускной

соленоидный клапан

(10) Передний правый впускной

соленоидный клапан

(11)  Передний правый выпускной

соленоидный клапан

(12) Задний левый впускной соленоидный

клапан

(13) Задний левый выпускной соленоидный

клапан

(14) Задний правый впускной соленоидный

клапан

(15) Задний правый выпускной

соленоидный клапан

(16) Модуль управления трансмиссией

(Модель AT)

(17) Диагностический коннектор
(18) Коннектор связи данных

(19) Предупреждающий световой сигнал

тормозов

(20) Предупреждающий световой сигнал ABS
(21) Переключатель стоп-сигналов
(22) Стоп-сигнал
(23) Датчик G
(24) Передний левый датчик скорости

колеса ABS

(25) Передний правый датчик скорости

колеса ABS

(26) Задний левый датчик скорости

колеса ABS

(27) Задний правый датчик скорости

колеса ABS

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ

ABS-17

ABS (ДИАГНОСТИКА)

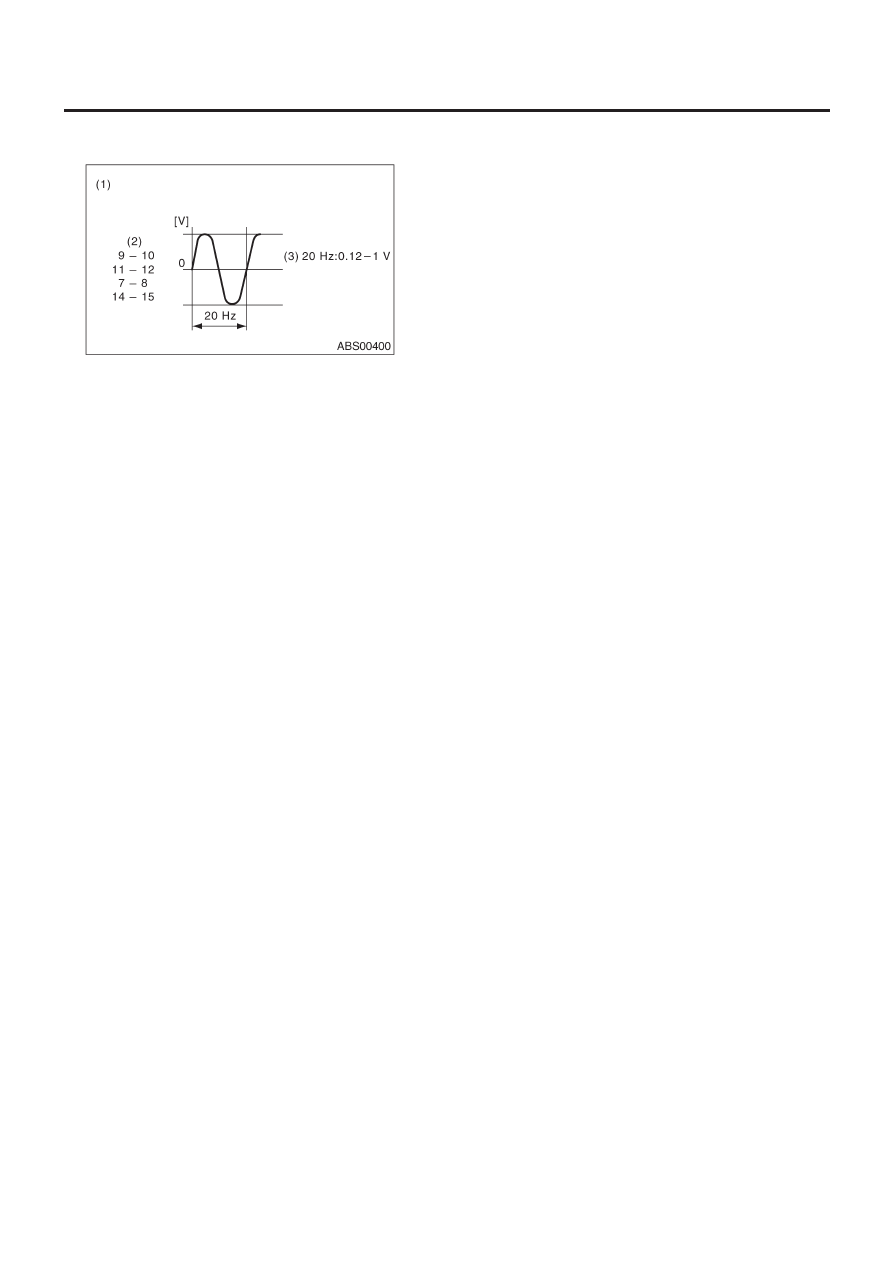

C: ВОЛНА

(1) Датчик скорости колеса ABS
(2) Клемма №
(3) Стандартное выходное напряжение

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

ABS-18

ABS (ДИАГНОСТИКА)

6. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC)

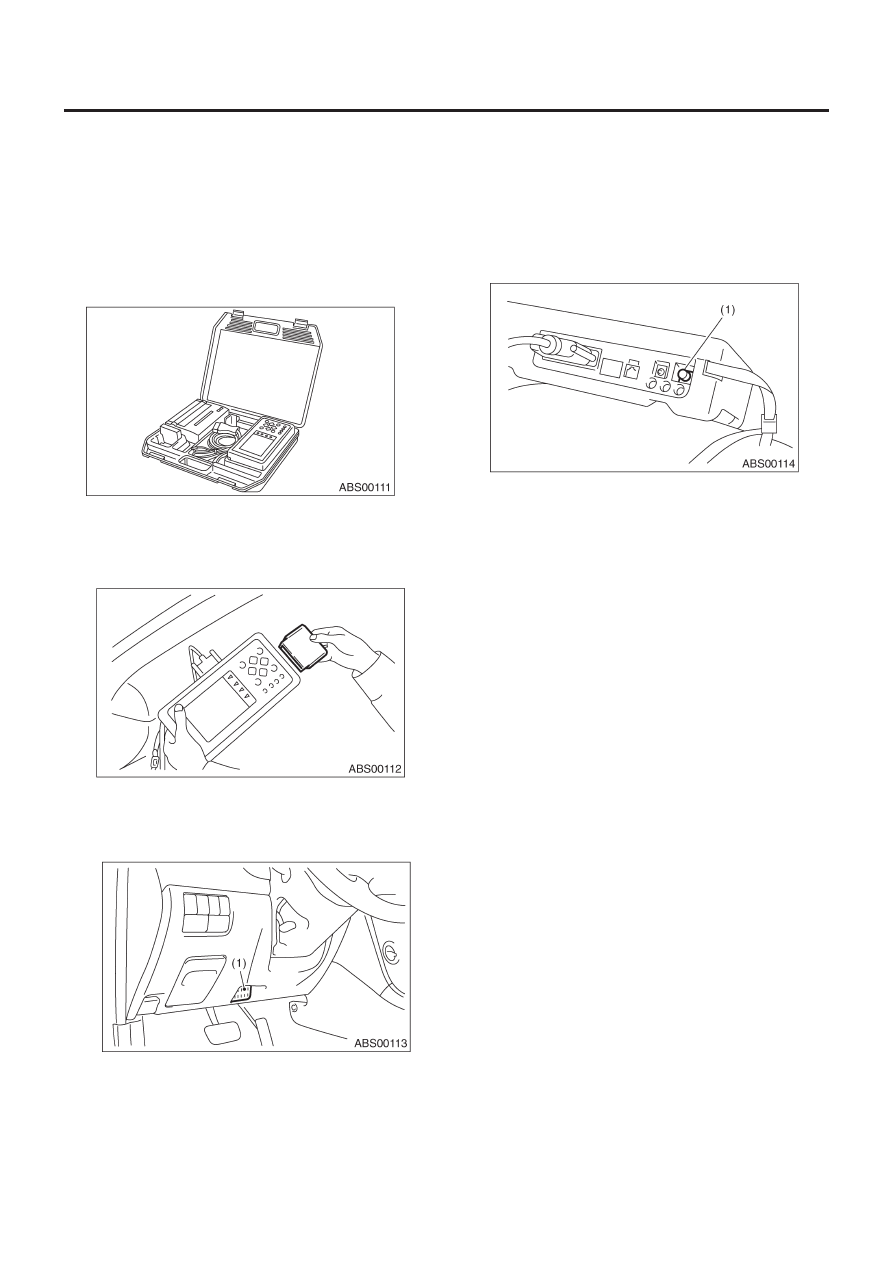

1) Подготовьте набор Селекторного Монитора  Subaru. См.
ABS-11, СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ, ПОДГОТОВИТЕЛЬ-
НЫЕ ИНСТРУМЕНТЫ, Общее описание.

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru.
<См. ABS-11, СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ, ПОДГОТОВИ-
ТЕЛЬНЫЕ ИНСТРУМЕНТЫ, Общее описание.>

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1) Коннектор связи данных расположен в нижней части

панели инструментов (на стороне водителя).

(1)   Коннектор связи данных

(2) Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Suba-ru и инструмента
общего сканирования OBD-II.

5) Переключите зажигание в положение ON (двигатель вы-
ключен) и включите Селекторный Монитор  Subaru.

(1)   Сетевой переключатель

6) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
7) В   «Меню выбора системы»   выберите {Система управле-
ния тормозами} и нажмите клавишу [YES].
8) Нажмите клавишу [YES] после высвечивания ABS.
9) В «Диагностике ABS » выберите {Отображение DTC} и на-
жмите клавишу [YES].
10) В «Отображении DTC » выберите {Текущий DTC} или
{Прошлый DTC} и нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для детальной информации о процедуре см. РУКОВОДСТ-
ВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.
• Для детальной информации касательно DTC, см. СПИСОК
DTC. <См. ABS-25, Список диагностического кода неполад-
ки (DTC).>
• Отображается максимум 3 DTC в порядке возникновения.
• Если какой-либо DTC не сохранился в памяти должным об-
разом (из-за скачка питания ABSCMиH/U и т.д.) при возник-
новении проблемы, то на Селекторном Мониторе  Subaru по-
явится  DTC, за которым будет стоять знак вопроса "?". Это
означает ненадежность информации.

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

ABS-19

ABS (ДИАГНОСТИКА)

3. РЕЖИМ ОЧИСТКИ ПАМЯТИ

1) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В   «Меню выбора системы»   выберите {Система тормозов}
и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации
о типе двигателя.

4) В «Диагностике управления тормозами» выберите {Очист-
ка памяти}  и нажмите клавишу [YES].

2.  СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) В «Главном Меню» выберите {Проверка каждой системы} и нажмите клавишу [YES].
2) В   «Меню выбора системы»   выберите {Система управления тормозами} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации о типе ABS.
4) В «Диагностике управления тормозами» выберите {Отображение и сохранение текущих данных} и нажмите клавишу «YES».
5) В «Меню отображения данных» выберите {Отображение данных} и нажмите клавишу «YES».
6) С помощью скроллинга пролистывайте содержимое экрана вверх и вниз, пока не найдете требуемые данные.

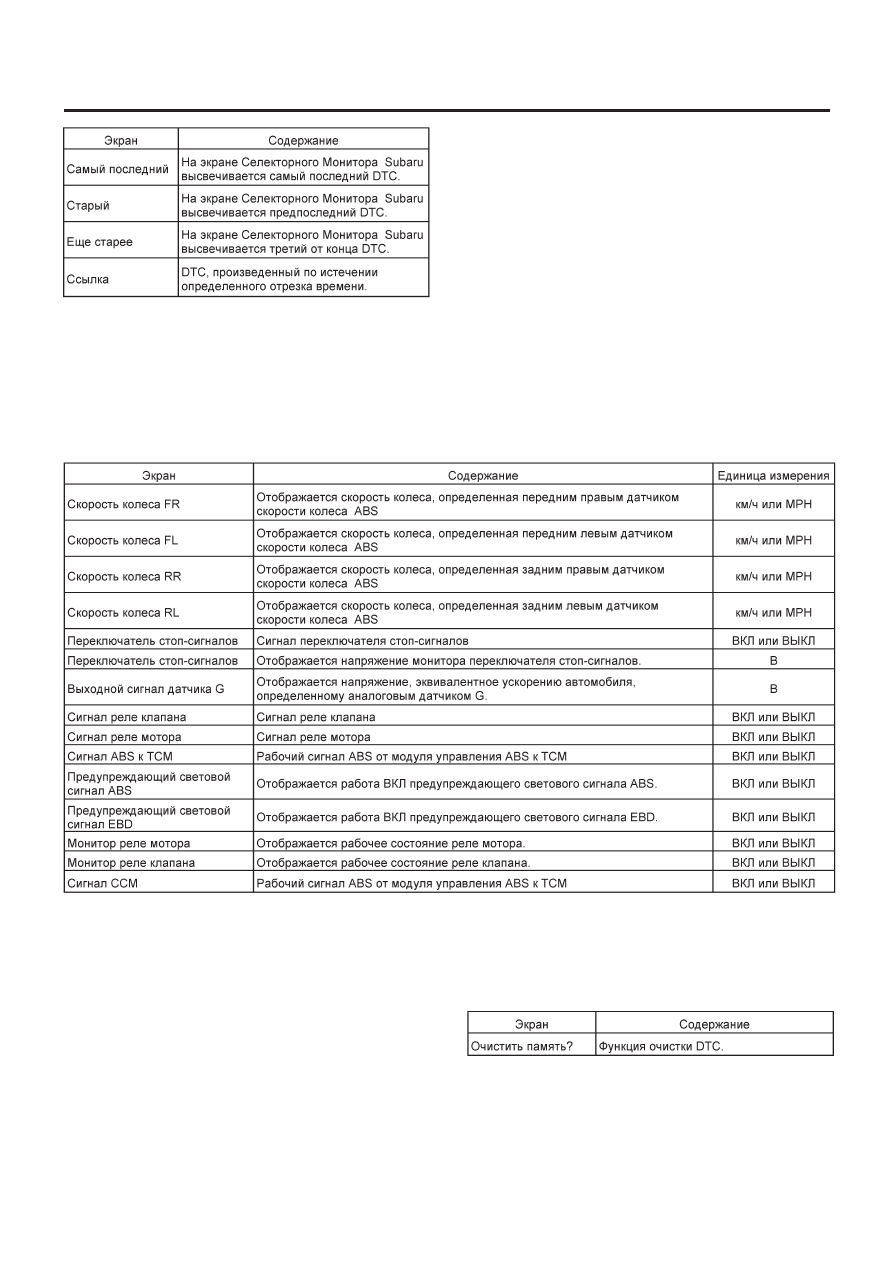

• Список вспомогательных данных приведен в следующей таблице.

ПРИМЕЧАНИЕ:
Для детальной информации о процедуре см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.
