ЗАДНЯЯ ОСЬ

DS-26

СИСТЕМА ВЕДУЩЕГО ВАЛА

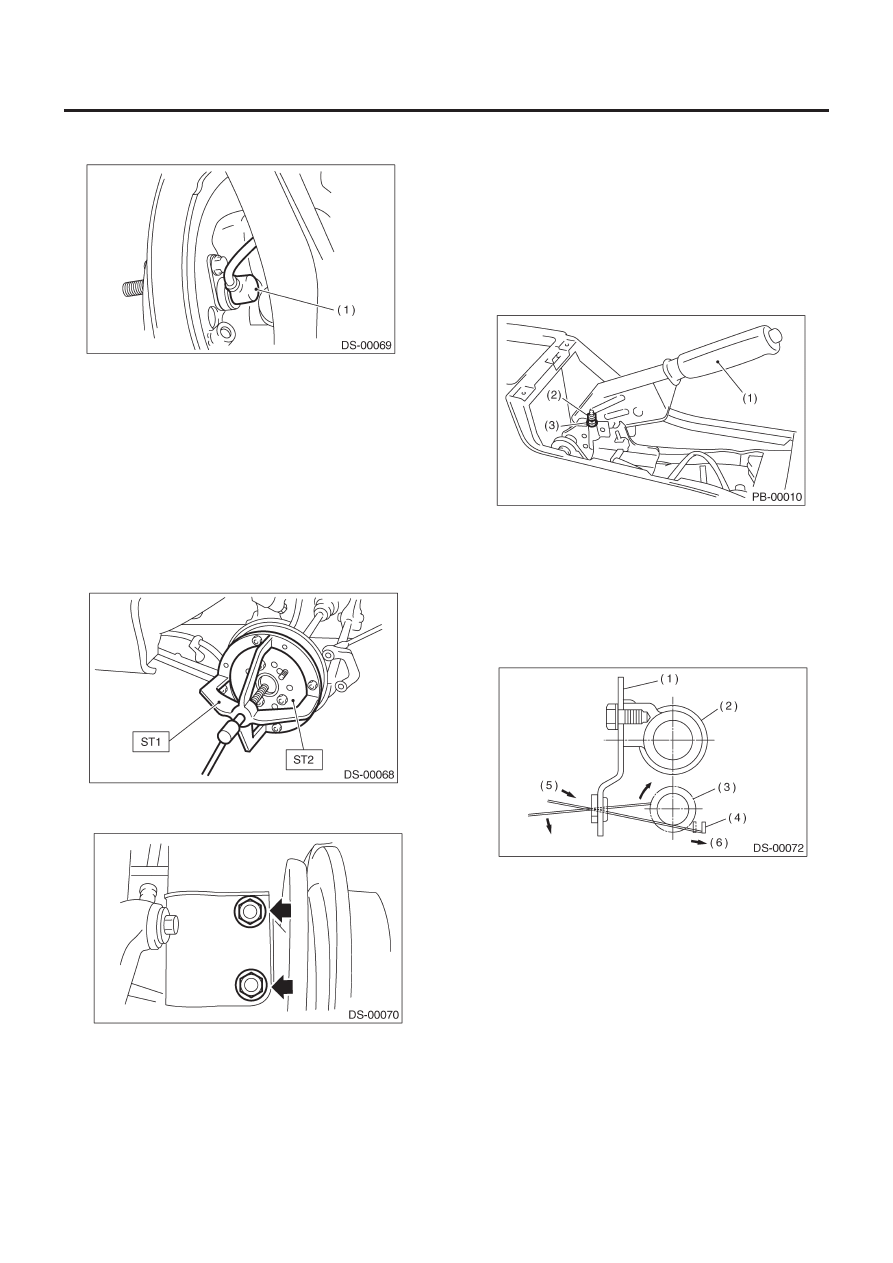

12) Снимите задний датчик скорости колеса ABS с задней
пластины.

(1)   Датчик скорости колеса ABS

13) Выведите BJ из шлицев кожуха, а затем снимите устрой-
ство заднего ведущего вала. Если демонтаж вызывает труд-
ности, воспользуйтесь ST.

ST1

926470000

ВЫТЯГИВАТЕЛЬ ОСЕВОГО ВАЛА

ST2

927140000

ПЛАСТИНА ВЫТЯГИВАТЕЛЯ
ОСЕВОГО ВАЛА

ОСТОРОЖНО:
• При демонтаже заднего ведущего вала следите за
тем, чтобы не повредить кромку сальника.
• При замене заднего ведущего вала также заменяйте
внутренний сальник на новый.

14) Снимите болты, крепящие задний кожух на стойке и отде-
лите их друг от друга.

2.  БАРАБАННЫЙ ТОРМОЗ

1) Отсоедините кабель заземления от аккумулятора.
2) Поднимите автомобиль и снимите задние колеса.
3) Разблокируйте осевую гайку.
4) Снимите осевую гайку с помощью торцового ключа при
включенном стояночном тормозе.
При демонтаже осевой гайки вес автомобиля не должен да-
вить на ось. В противном случае можно повредить колесные
подшипники.
5) Верните рычаг стояночного тормоза и ослабьте регулиро-
вочную гайку.

(1) Рычаг стояночного тормоза
(2) Запорная гайка
(3) Регулировочная гайка

6) Снимите барабан тормоза со ступицы.
7) Если демонтаж барабана тормоза вызывает сложности,
снимите крышку регулировочного отверстия с задней пла-
стины, а затем поверните регулировочный винт с помощью
отвертки с плоским наконечником так, чтобы тормозная ко-
лодка отделилась от барабана.

(1) Задняя пластина
(2) Цилиндр колеса
(3) Лапы регулировочного устройства
(4) Регулировочный рычаг
(5) Направление затяжки
(6) Надавите

ЗАДНЯЯ ОСЬ

DS-27

СИСТЕМА ВЕДУЩЕГО ВАЛА

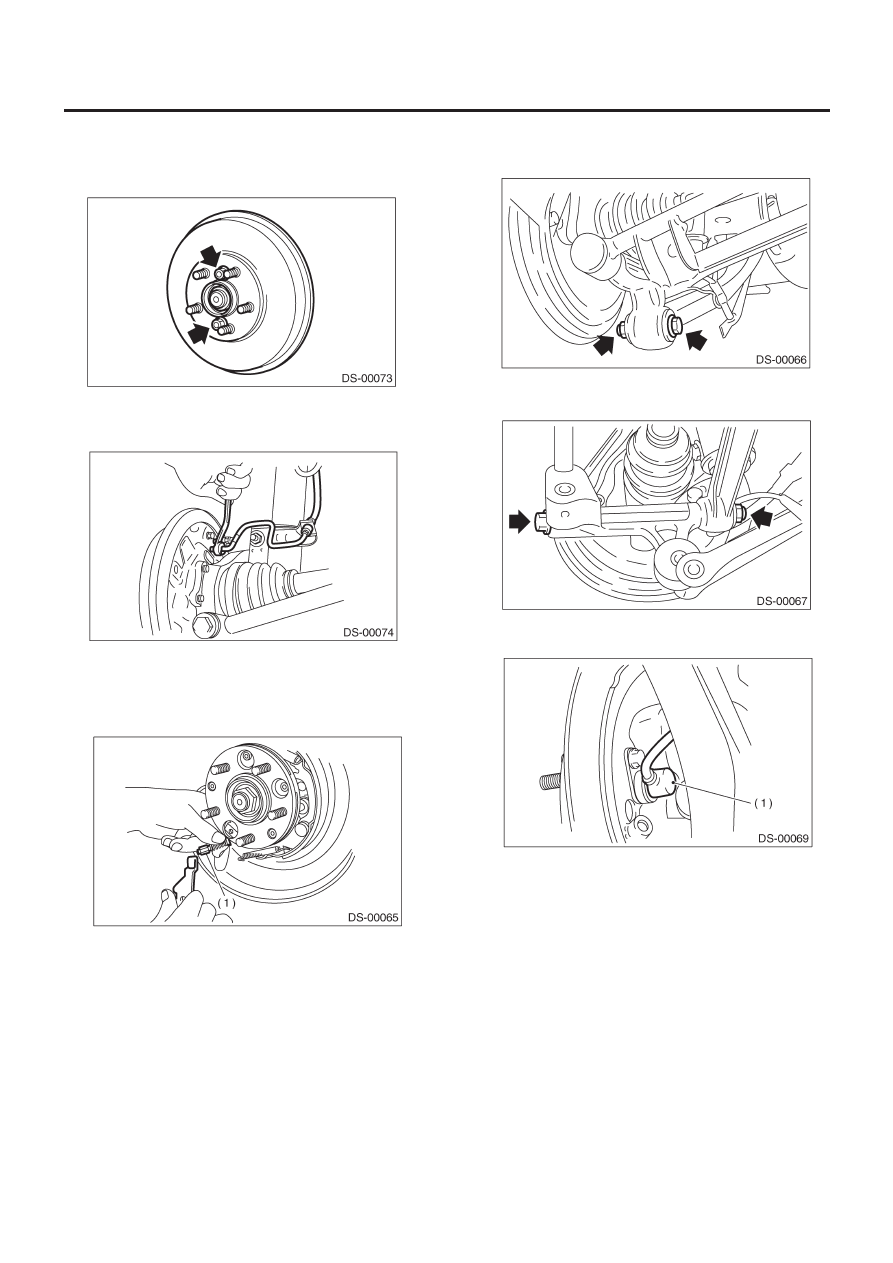

ПРИМЕЧАНИЕ:
Если демонтаж барабана тормоза вызывает сложности, вы-
ведите его, установив два 8-мм болта в болтовые отверстия в
тормозном барабане.

8) С помощью накидного ключа отсоедините тормозной
шланг от цилиндра колеса. Закройте открытый конец цилин-
дра колеса, чтобы туда не попали инородные частицы.

9) Накройте открытый конец тормозной трубки куском вини-
ла или похожего материала, чтобы тормозная жидкость не
выливалась.
10) Отсоедините конец троса стояночного тормоза от рычага
стояночного троса.

(1)   Конец троса

11) Отсоедините задний стабилизатор от задней боковой тя-
ги. Снимите болты, крепящие устройство добавочной тяги к
заднему кожуху.

12) Снимите болты, крепящие устройство боковой тяги к зад-
нему кожуху.

13) Снимите задний датчик скорости колеса ABS с задней
пластины.

(1)   Датчик скорости колеса ABS

ЗАДНЯЯ ОСЬ

DS-28

СИСТЕМА ВЕДУЩЕГО ВАЛА

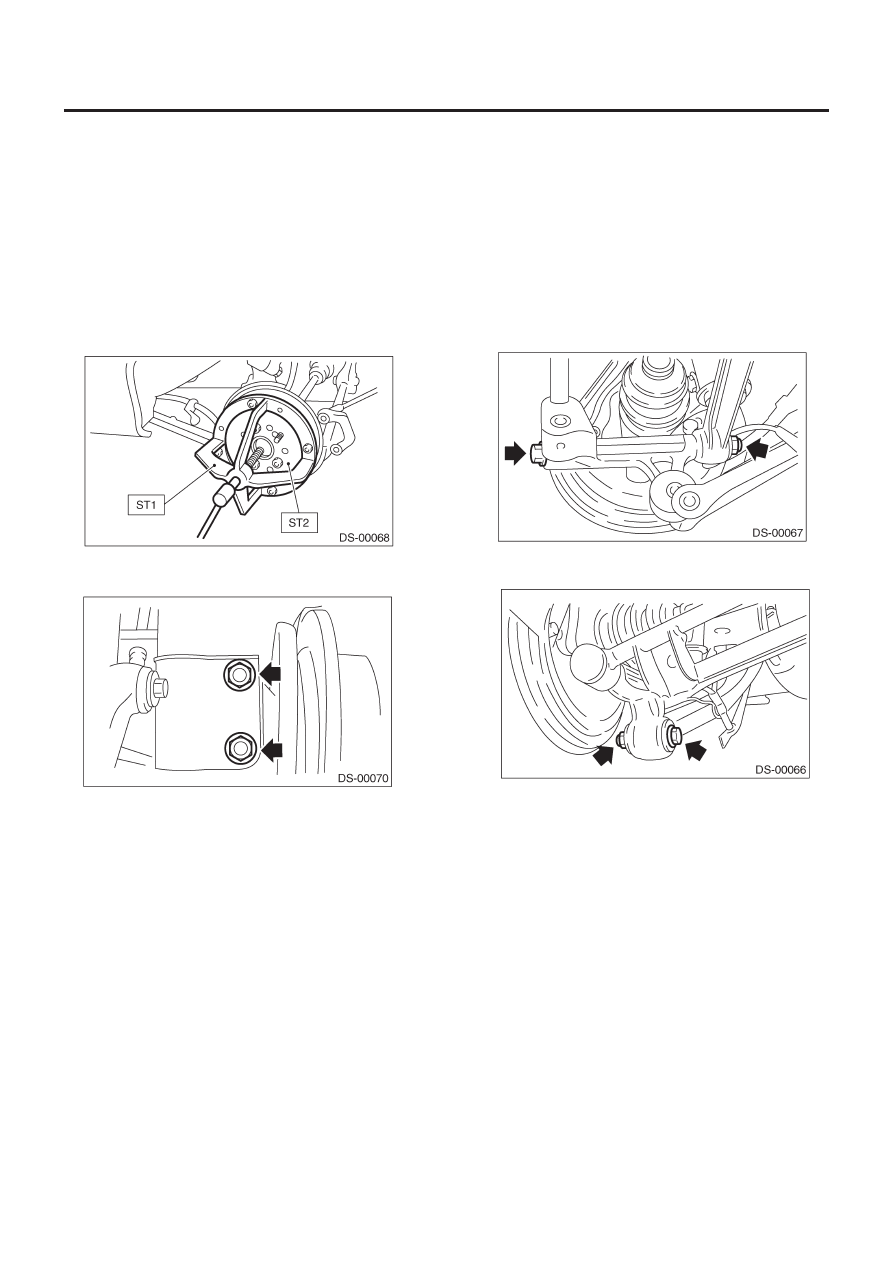

14) Высвободите BJ из шлицев кожуха и снимите устройство
заднего ведущего вала.

ПРИМЕЧАНИЕ
Если это вызывает сложности, воспользуйтесь ST.

ST1

926470000

ВЫТЯГИВАТЕЛЬ ОСЕВОГО ВАЛА

ST2

927140000

ПЛАСТИНА ВЫТЯГИВАТЕЛЯ
ОСЕВОГО ВАЛА

ОСТОРОЖНО:
• При демонтаже заднего ведущего вала следите за
тем, чтобы не повредить кромку сальника.
• При замене заднего ведущего вала также заменяйте
внутренний сальник на новый.

15) Снимите болты, крепящие задний кожух к стойке, и отде-
лите их друг от друга.

B:  УСТАНОВКА

1.  ДИСКОВЫЙ ТОРМОЗ

1) Временно затяните заднюю ось на стойке.
2) Вставьте задний ведущий вал в заднюю ось.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить кромку внутреннего
сальника.

3) Временно затяните осевую гайку.
4) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство боковой тяги.

5) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство добавочной тяги.

6) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство стойки.

Момент затяжки:

196 Н•м (20 кгс-м, 145 ft-lb)

7) С помощью новой самоконтрящейся гайки установите зад-
ний стабилизатор и заднюю боковую тягу.

Момент затяжки:

44 Н•м (4.5 кгс-м, 32.5 ft-lb)

8) Подсоедините трос стояночного тормоза к рычагу стояноч-
ного тормоза.
9) Установите ротор диска на устройство заднего кожуха.

ЗАДНЯЯ ОСЬ

DS-29

СИСТЕМА ВЕДУЩЕГО ВАЛА

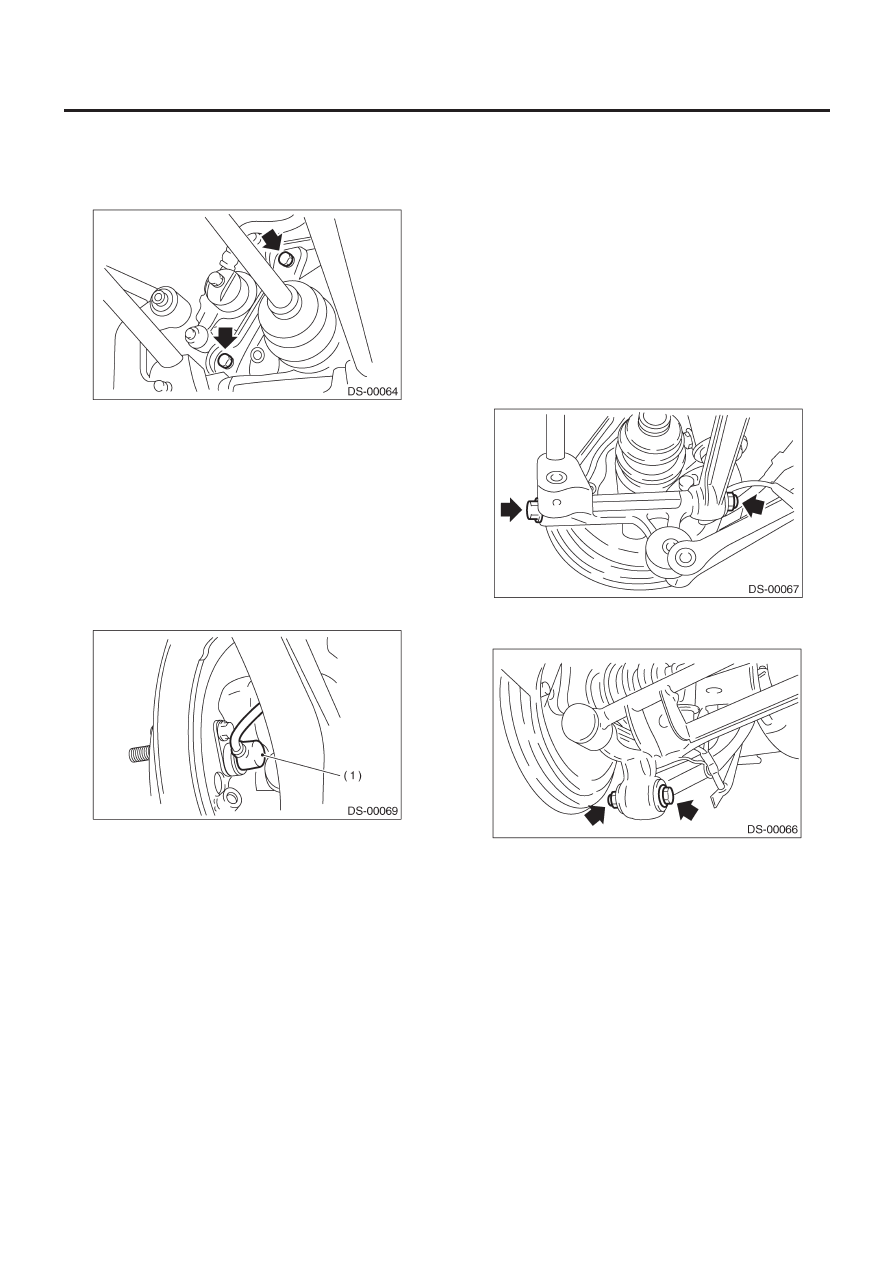

10) Установите суппорт дискового тормоза на заднюю пла-
стину.

Момент затяжки:

52 Н•м (5.3 кгс-м, 38.3 ft-lb)

11) Отрегулируйте ход рычага стояночного тормоза, покру-
тив регулятор.
12) Включив стояночный тормоз, затяните новую осевую гай-
ку с помощью торцового ключа. После затяжки застопорьте
осевую гайку.

Момент затяжки:

186 Н•м (19 кгс-м, 137 ft-lb)

ОСТОРОЖНО:
Не перетягивайте, так как это может повредить колес-
ный подшипник.

13) Установите задний датчик скорости колеса ABS.

(1)   Датчик скорости колеса ABS

14) Установите колеса и затяните колесные гайки с указан-
ным моментом.

Момент затяжки:

88 Н•м (9.0 кгс-м, 65 ft-lb)

15) Введите шины в полный контакт с полом.

ОСТОРОЖНО:
При любой затяжке участков втулок шины должны пол-
ностью соприкасаться с полом, а автомобиль должен
находиться в состоянии собственной массы.

16) Затяните установочные болты устройства заднего кожуха
и устройства боковой тяги.

Момент затяжки:

140 Н•м (14.3 кгс-м, 103 ft-lb)

17) Затяните установочные болты устройства заднего кожуха
и устройства добавочной тяги.

Момент затяжки:

90 Н•м (9.2 кгс-м, 66 ft-lb)

2.  БАРАБАННЫЙ ТОРМОЗ

1) Временно затяните заднюю ось на стойке.
2) Вставьте задний ведущий вал в заднюю ось.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кромку внутреннего
сальника.

3) Временно затяните осевую гайку.
4) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство боковой тяги.

5) С помощью новой самоконтрящейся гайки временно затяни-
те устройство заднего кожуха и устройство добавочной тяги.

6) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство стойки.

Момент затяжки:

196 Н•м (20 кгс-м, 145 ft-lb)

7) С помощью новой самоконтрящейся гайки установите зад-
ний стабилизатор и заднюю боковую тягу.

Момент затяжки:

44 Н•м (4.5 кгс-м, 32.5 ft-lb)

8) Подсоедините трос стояночного тормоза к стояночному
тормозу.
9) Почистите соединение тормозной трубки. С помощью рас-
трубного ключа подсоедините тормозную трубку к цилиндру
колеса.
10) Подсоедините трос стояночного тормоза к рычагу.
