ПЕРЕДНЯЯ ОСЬ

DS-22

СИСТЕМА ВЕДУЩЕГО ВАЛА

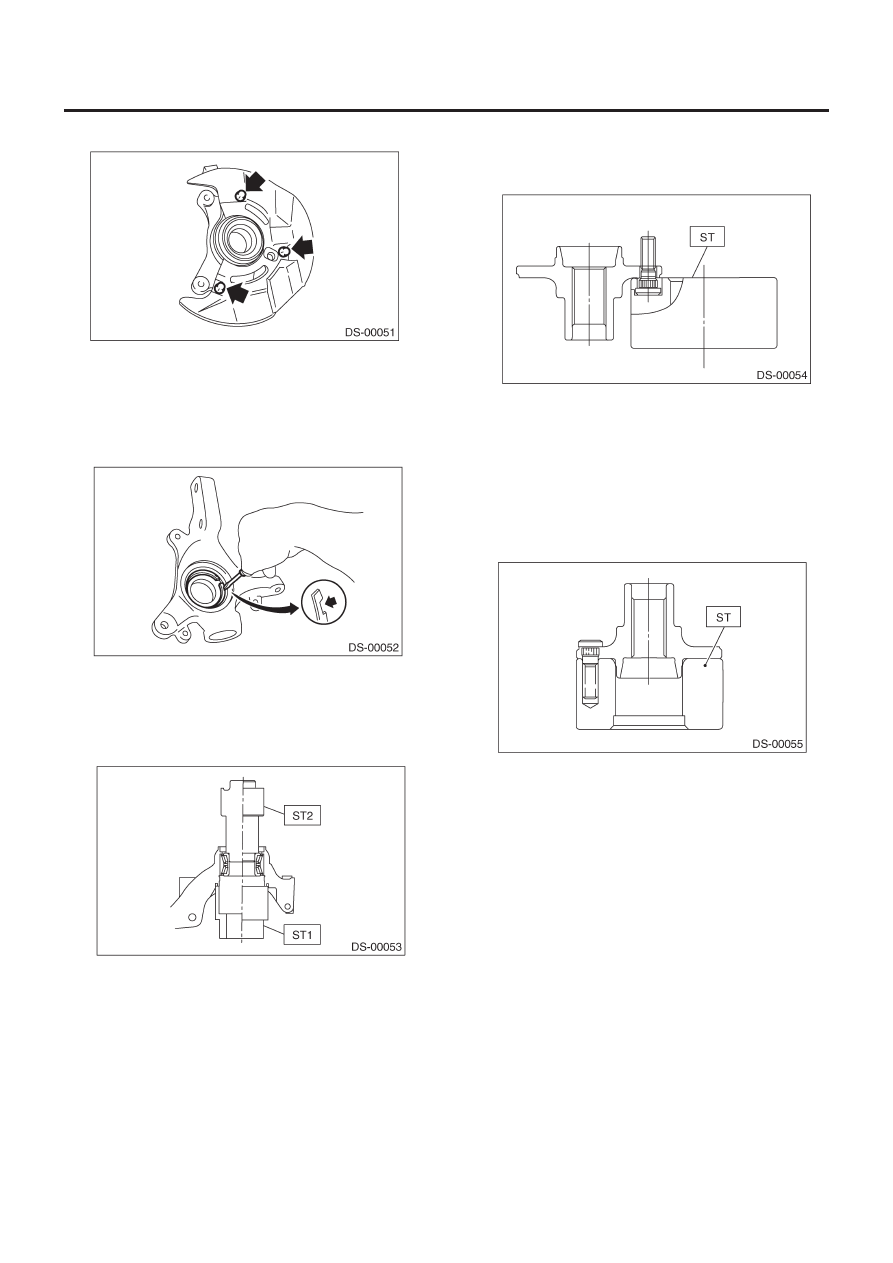

3) Снимите крышку диска с кожуха.

4) С помощью стандартной отвертки снимите внешний и вну-
тренний сальники.
5) С помощью отвертки с плоским наконечником снимите об-
жимочное кольцо.

ОСТОРОЖНО:
При демонтаже следите за тем, чтобы не повредить кожух.

6) С помощью ST1 надежно поддержите кожух.
7) С помощью ST2 удержите внутреннее кольцо, чтобы выве-
сти внешнее кольцо подшипника.

ST1

927400000

СТЕНД КОЖУХА

ST2

927100000

ВЫТЯГИВАТЕЛЬ ПОДШИПНИКА

8) С помощью ST и гидравлического пресса выведите болты
ступицы.

ST

927080000

СТЕНД СТУПИЦЫ

D: СБОРКА

ПРИМЕЧАНИЕ:
При демонтаже ступицы с кожуха замените комплект под-
шипника и сальник на новые.

1) Надежно приставьте ступицу к ST.

ST

927080000

СТЕНД СТУПИЦЫ

2) С помощью гидравлического пресса запрессуйте новые
болты ступицы до тех пор, пока их посадочные поверхности
не соприкоснутся со ступицей.

ПРИМЕЧАНИЕ:
Используйте отверстия в СТЕНДЕ СТУПИЦЫ диаметром
12 мм (0.47 in), чтобы болты не наклонялись.

3) Удалите пыль и инородные частицы с внутренней части
кожуха.

ПЕРЕДНЯЯ ОСЬ

DS-23

СИСТЕМА ВЕДУЩЕГО ВАЛА

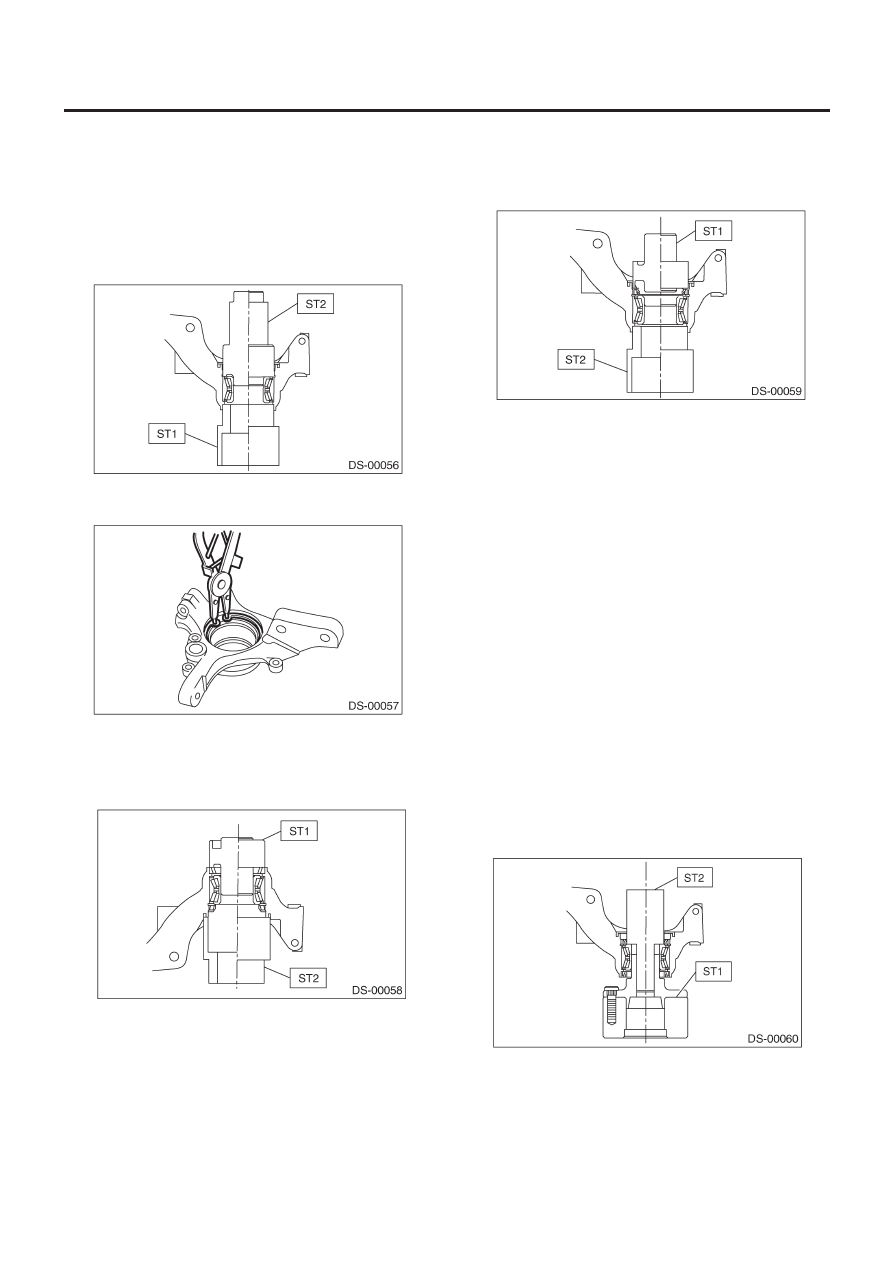

4) С помощью ST1 и ST2 посадите новый подшипник на место.

ST1

927400000

СТЕНД КОЖУХА

ST2

927100000

ВЫТЯГИВАТЕЛЬ ПОДШИПНИКА

ОСТОРОЖНО:
• При установке подшипника всегда нажимайте на
внешнее кольцо.
• При установке подшипника следите за тем, чтобы не
снять пластмассовый замок с внутреннего кольца.

5) С помощью плоскогубцев прочно установите обжимочное
кольцо.

6) С помощью ST1 и ST2 посадите внешний сальник до тех
пор, пока он не соприкоснется с нижней частью кожуха.

ST1

927410000

УСТАНОВЩИК САЛЬНИКА

ST2

927400000

СТЕНД КОЖУХА

7) С помощью ST1 и ST2 посадите внутренний сальник до тех
пор, пока он не соприкоснется с пружинным кольцом.

ST1

927410000

УСТАНОВЩИК САЛЬНИКА

ST2

927400000

СТЕНД КОЖУХА

8) Переставьте ST и кожух.

ST

927400000

СТЕНД КОЖУХА

9) Нанесите достаточное количество смазки на кромку сальника.

Смазка:

SHELL 6459N

ПРИМЕЧАНИЕ:
Если указанной смазки нет в наличии, снимите смазку с под-
шипника и нанесите вместо нее Auto Rex A.

ОСТОРОЖНО
Не смешивайте разные типы смазок.

10) Установите крышку диска на кожух на трех болтах.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

11) Надежно приложите ступицу к ST1.
12) Удалите пыль и инородные частицы с полированной по-
верхности ступицы.
13) С помощью ST2 посадите подшипник в ступицу, введя
внутреннее кольцо.

ST1

927080000

СТЕНД СТУПИЦЫ

ST2

927120000

УСТАНОВЩИК СТУПИЦЫ

ПЕРЕДНЯЯ ОСЬ

DS-24

СИСТЕМА ВЕДУЩЕГО ВАЛА

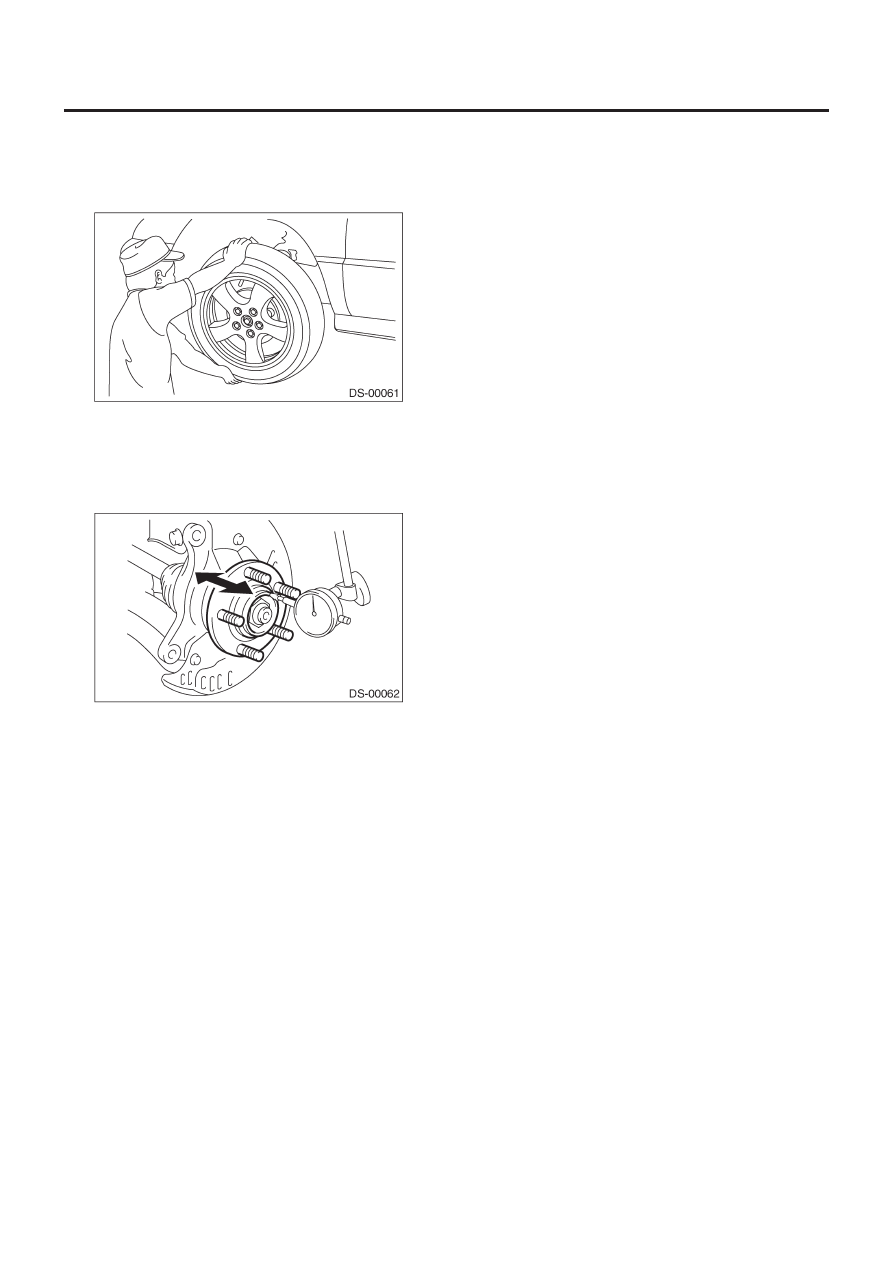

E:  ОСМОТР

1) Пошевелив переднее колесо руками вверх и вниз, про-
верьте наличие люфта в подшипнике, а также проверьте
плавность вращения колеса.

2) Проверьте отклонение в осевом направлении с помощью
циферблатного индикатора. Если диапазон нагрузки превы-
шает предел, замените подшипник ступицы.

Предел:

Максимум: 0.05 мм (0.0020 in)

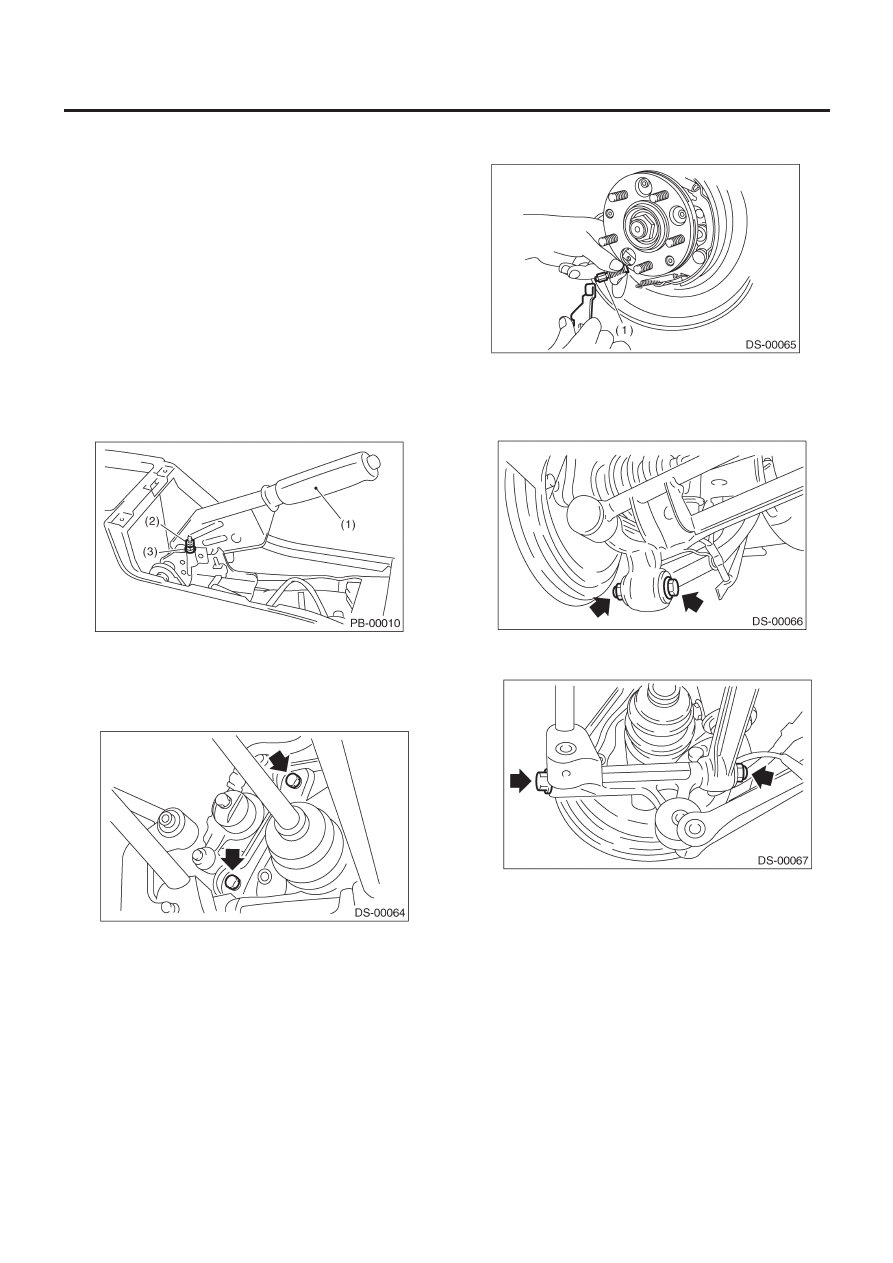

ЗАДНЯЯ ОСЬ

DS-25

СИСТЕМА ВЕДУЩЕГО ВАЛА

4. Задняя ось

A:  ДЕМОНТАЖ

1.  ДИСКОВЫЙ ТОРМОЗ

1) Отсоедините кабель заземления от аккумулятора.
2) Поднимите автомобиль и снимите заднее колесо.
3) Разблокируйте осевую гайку.
4) Снимите осевую гайку с помощью торцового ключа, нажав
на педаль тормоза.

ОСТОРОЖНО:
При демонтаже осевой гайки вес автомобиля не должен
давить на ось. В противном случае можно повредить ко-
лесные подшипники.

5) Верните рычаг стояночного тормоза и ослабьте регулиро-
вочную гайку.

(1) Рычаг стояночного тормоза
(2) Запорная гайка
(3) Регулировочная гайка

6) Снимите суппорт дискового тормоза с задней пластины и
подвесьте его на стойке с помощью куска проволоки.

7) Снимите ротор диска со ступицы.

ПРИМЕЧАНИЕ:
Если ротор диска застревает в ступице, выведите его, уста-
новив 8-мм болт в винтовое отверстие ротора диска.

8) Отсоедините конец троса стояночного тормоза от рычага
стояночного тормоза.

(А) Конец троса

9) Отсоедините задний стабилизатор от задней боковой тяги.
10) Снимите болты, крепящие устройство добавочной тяги к
заднему кожуху.

11) Снимите болты, крепящие боковое устройство к заднему
кожуху.
