ОБЩЕЕ ОПИСАНИЕ

WT-2

СИСТЕМА КОЛЕС И ШИН

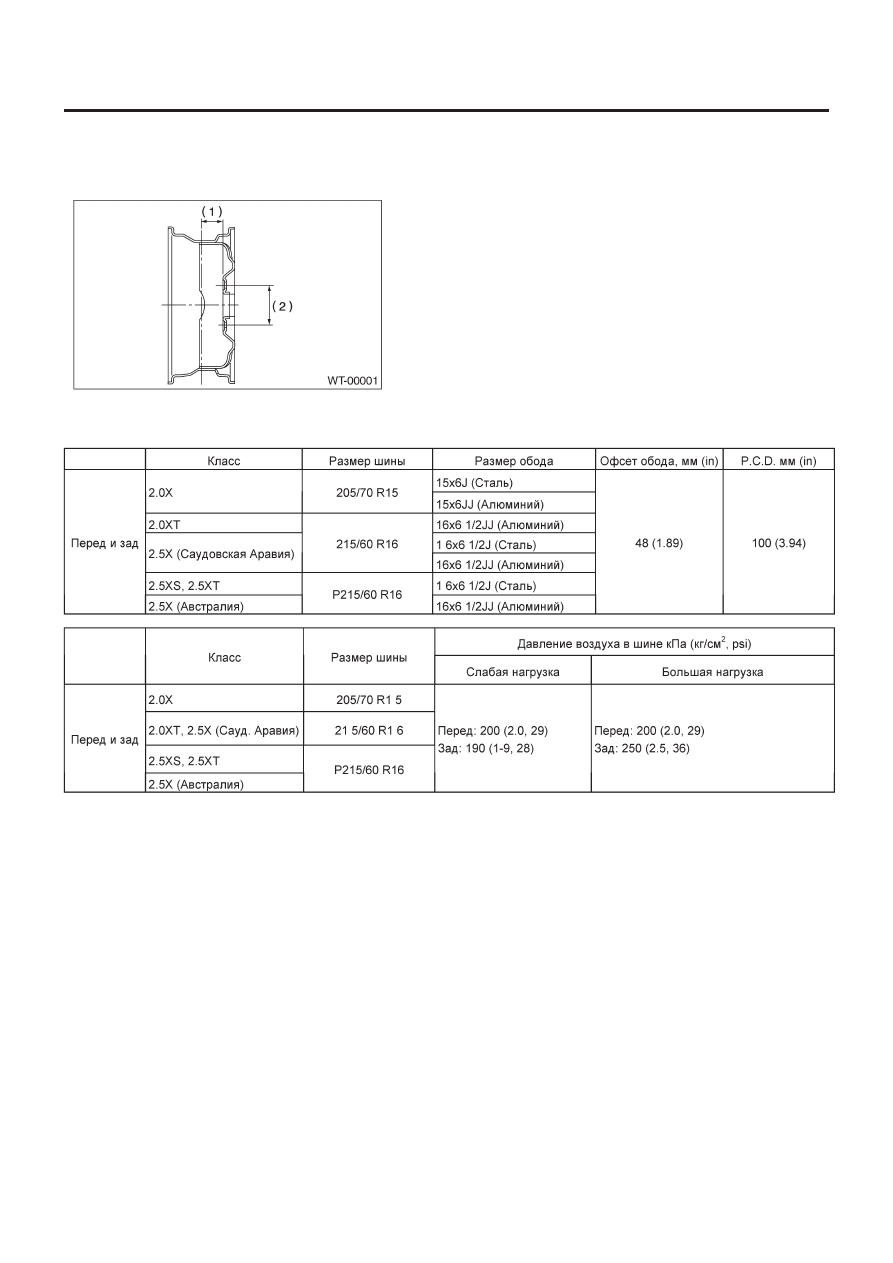

1. Общее описание

A: СПЕЦИФИКАЦИИ

(1) Офсет
(2) P.C.D.

ПРИМЕЧАНИЕ:
• Автомобиль оборудован запасной шиной такого же размера, как и передняя или задняя шина.
• При буксировке на трейлере давление задних колес должно составлять 280 кПа (2.8 кгс/см2, 41 psi).

ОБЩЕЕ ОПИСАНИЕ

WT-3

СИСТЕМА КОЛЕС И ШИН

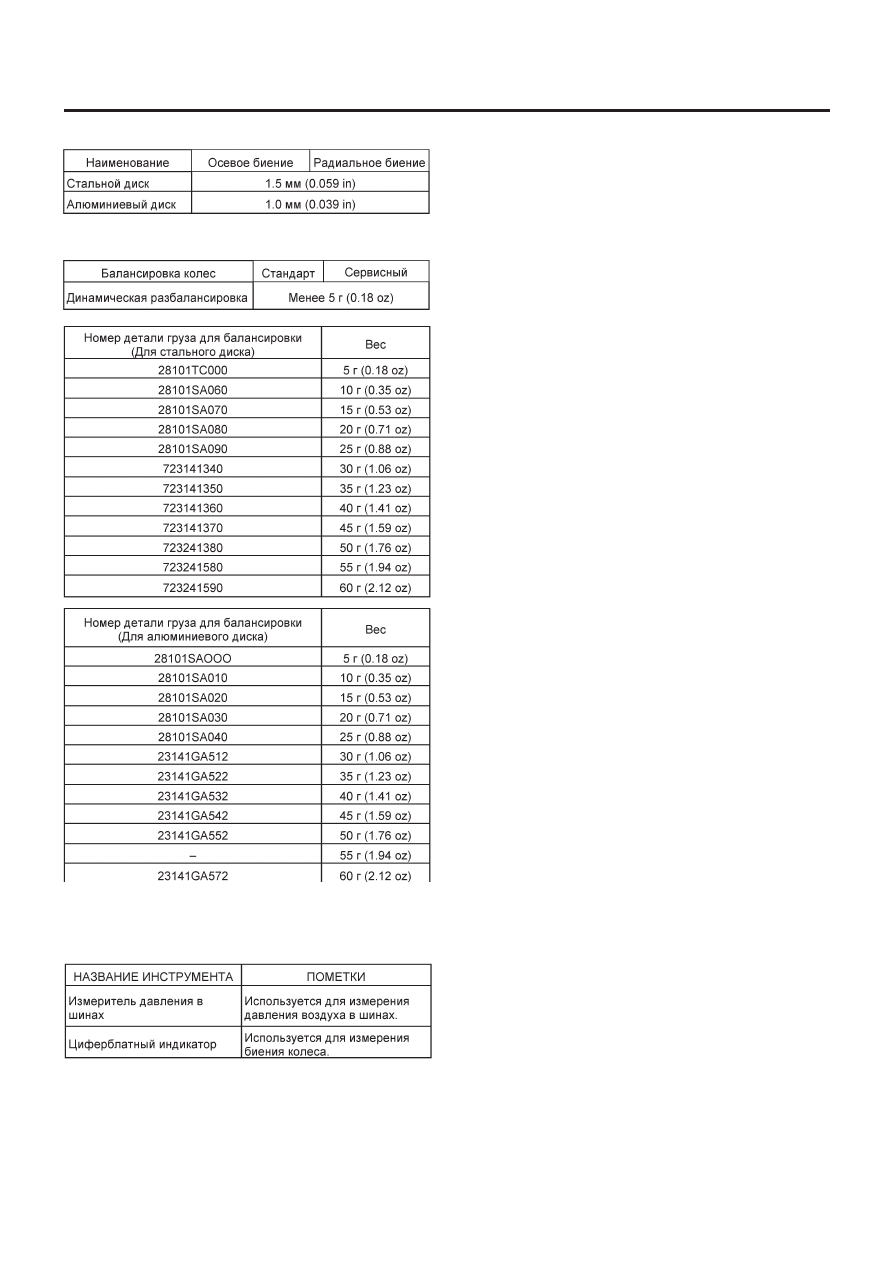

1. СЕРВИСНЫЕ ДАННЫЕ

2. РЕГУЛИРУЕМЫЕ ДЕТАЛИ

B:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ШИНЫ

WT-4

СИСТЕМА КОЛЕС И ШИН

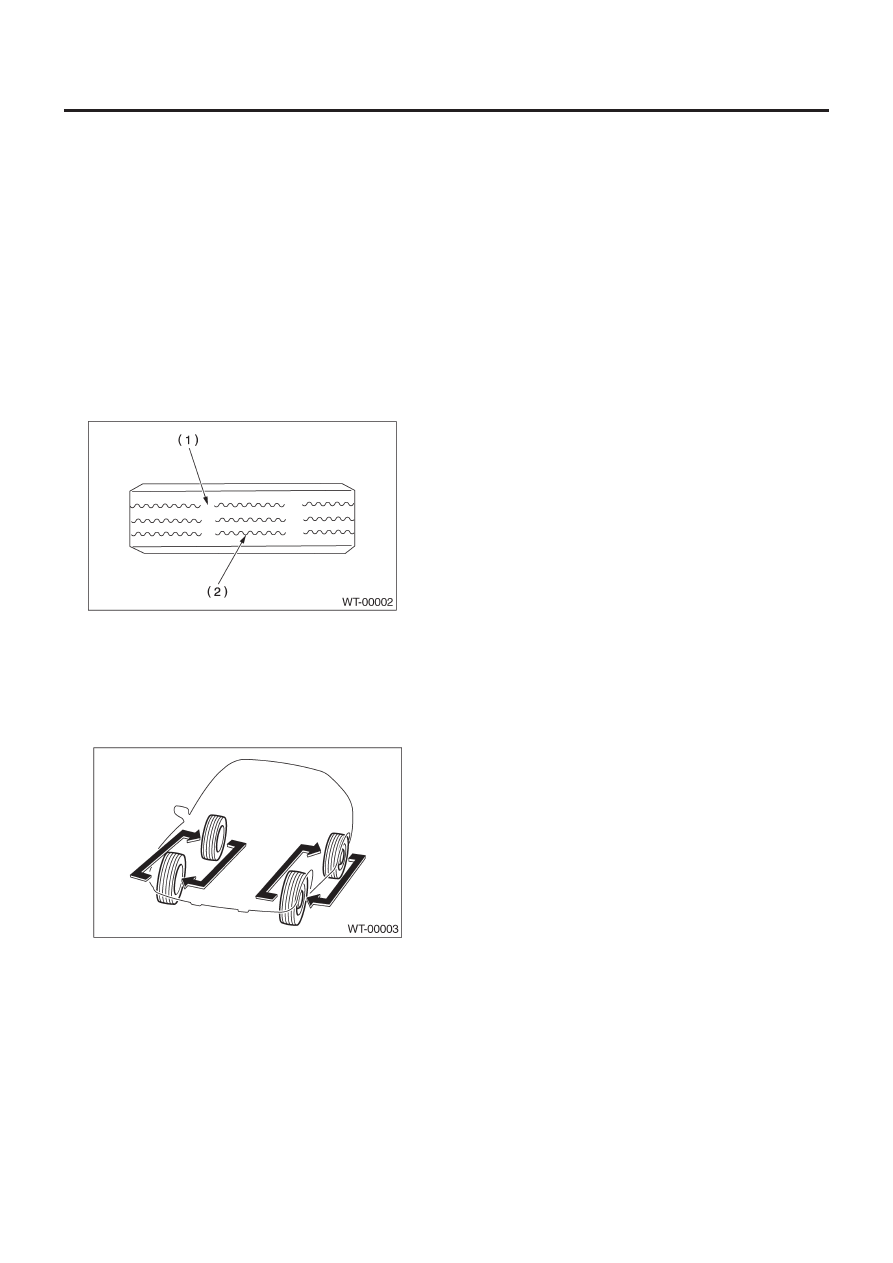

2. Шины

A:  ОСМОТР

1) Удалите камни, стекла, гвозди и т.д. из рисунка протектора.
2) Замените шину в следующих случаях.

ОСТОРОЖНО:
При замене шины используйте шины только того же раз-
мера, строения и диапазона нагрузки, который был ус-
тановлен изначально.

(1) Если обнаружена большая трещина на боковой стенке и

поврежден или треснул рисунок.

(2) Когда на рисунке сплошной линией проявляется "инди-

катор износа рисунка".

(3) При обнаружении трещины на клапане шины замените

клапан.

(1) Индикатор износа рисунка
(2) Рисунок шины

1. ВРАЩЕНИЕ ШИН

Периодически (через 10,000 км/6,200 миль) меняйте шины
местами, как показано на рисунке, чтобы предотвратить их
неравномерный износ и удлинить срок их службы.

СТАЛЬНОЙ ДИСК

WT-5

СИСТЕМА КОЛЕС И ШИН

3. Стальной диск

A:  ДЕМОНТАЖ

1) Установите стояночный тормоз и поставьте ручку селекто-
ра в положение "P" или "LOW".
2) Подведите домкраты или подъемник под соответствующие
места и зафиксируйте автомобиль так, чтобы его колеса
слегка касались пола.
3) Ослабьте колесные гайки.
4) С помощью домкрата или подъемника поднимите автомо-
биль так, чтобы его колеса оказались на весу.
5) Снимите колесные гайки и колеса.

ПРИМЕЧАНИЕ:
• При демонтаже колес не повредите болты ступиц.
• Положите колеса внешними сторонами вверх, чтобы пре-
дотвратить их повреждение.

B:  УСТАНОВКА

1) Снимите грязь с сопряженной поверхности колеса и тор-
мозного ротора.
2) Приложите колесо к втулке, чтобы отверстие под болт в ко-
лесе сопоставилось с болтом втулки.
3) Временно прикрутите колесные гайки к  болтам втулки.
(Если колесо алюминиевое, используйте фирменные гайки
SUBARU для алюминиевых колес.)
4) Вручную затяните гайки, убедившись в том, что отверстия
для втулки в колесе правильно выровнены с направляющей
частью втулки.
5) Затяните колесные гайки в диагональном направлении с опре-
деленным моментом. Используйте для этого баллонный ключ.

Колесная гайка

Момент затяжки:

90 Н•м (9.1 кгс-м, 65.7ft-lb)

ОСТОРОЖНО:
• Затягивайте колесные гайки в два или три этапа, по-
степенно повышая момент затяжки, пока не будет дос-
тигнут нужный момент. У моделей с барабанными тор-
мозами чрезмерная затяжка колесных гаек может при-
вести к «вибрации» колеса.
• Не нажимайте на ключ ногой; всегда затягивайте обе-
ими руками.
• Убедитесь в том, что болт, гайка и поверхность посад-
ки гайки колеса не загрязнены маслом.

6) Если колесо снимается для замены или для ремонта шины,
перезатяните колесные гайки до определенного момента по-
сле пробега 1,000 км (600 миль).

C: ОСМОТР

1) Деформация или повреждение обода могут привести к
утечке воздуха. Проверьте край обода на предмет деформа-
ции, трещин или повреждений и почините или замените по
необходимости.

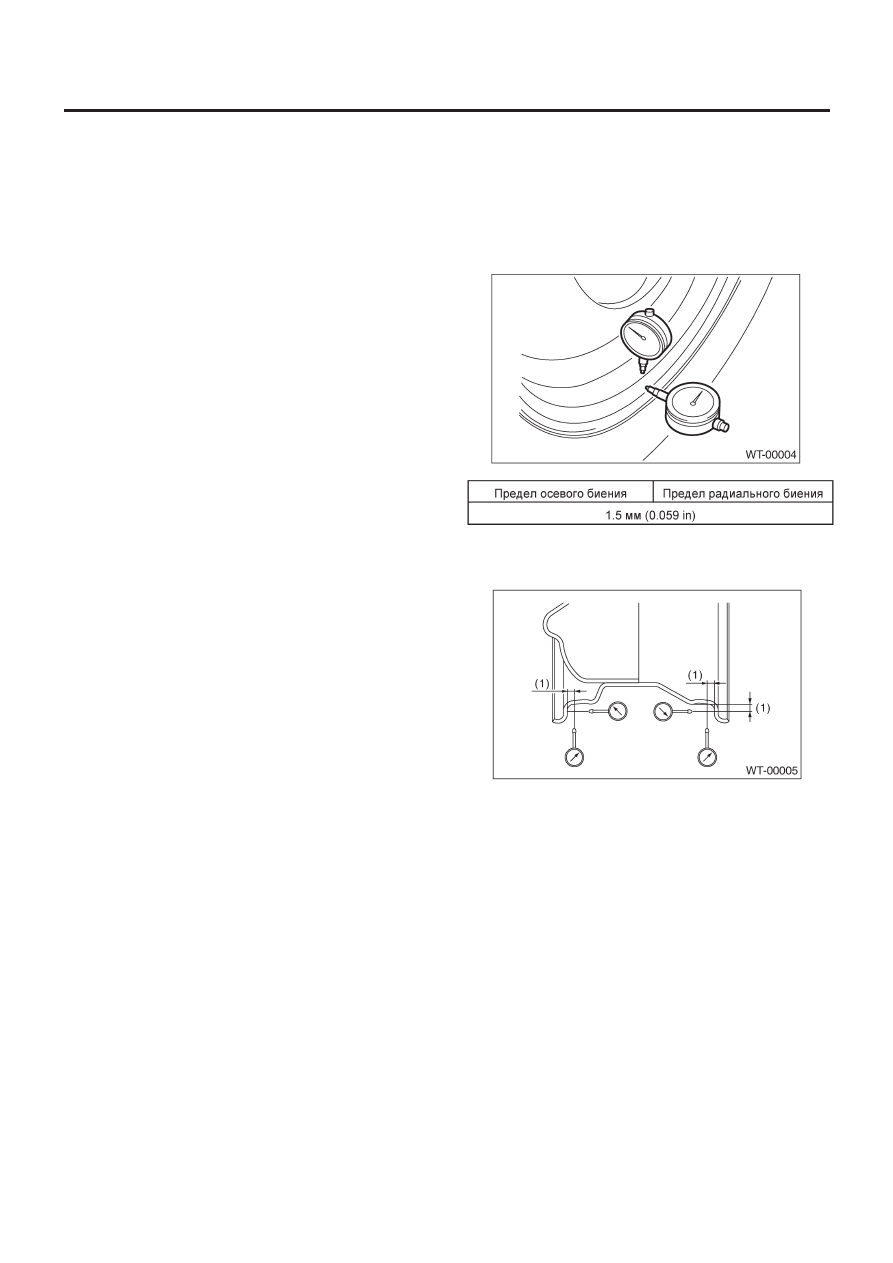

2) Поддомкратьте автомобиль, чтобы колеса оторвались от пола.
3) Медленно вращая колесо, проверьте «биение» обода с по-
мощью циферблатного индикатора.

4) Если биение обода превышает спецификации, снимите
шину с обода и проверьте биение, приложив циферблатный
индикатор к точкам, указанным на рисунке.

(1)   Прибл. 7 мм (0.28 in)

5) Если замеренное биение все еще превышает специфика-
ции, замените колесо.
