Subaru Forester (2004 год). Руководство - часть 547

АЛЮМИНИЕВЫЙ ДИСК

WT-6

СИСТЕМА КОЛЕС И ШИН

4. Алюминиевый диск

A:  ДЕМОНТАЖ

Для информации о процедуре демонтажа алюминиевых дисков
см. Стальной Диск. <См.WT-5, ДЕМОНТАЖ, Стальной диск.>

B:  УСТАНОВКА

Для информации о процедуре установки алюминиевых дисков
см. Стальной Диск. <См. WT-5, УСТАНОВКА, Стальной диск.>

C: ОСМОТР

Для информации о процедуре осмотра алюминиевых дисков
см. Стальной Диск. <См. WT-5, ОСМОТР, Стальной диск.>

Биение обода:

D: ОСТОРОЖНО

Алюминиевые диски легко поцарапать. Для поддержания их
должного внешнего вида и безопасности делайте следующее:
1) Старайтесь не повредить алюминиевые диски во время де-
монтажа, установки, балансировки и т.д. После демонтажа
алюминиевых дисков помещайте их на резиновый коврик и т.д.
2) При вождении следите за тем, чтобы не наезжать на ост-
рые предметы, и не касайтесь дисками бордюров.
3) При установке колесных цепей следите за тем, чтобы цепи
не провисали; в противном случае они могут бить по дискам
в процессе езды.
4) При мытье алюминиевых дисков пользуйтесь нейтральным
синтетическим порошком и водой. Избегайте использования
чистящих веществ, включающих в себя абразивы; не исполь-
зуйте жесткие щетки или автоматические мойки для машин.

БАЛАНСИРОВКА КОЛЕС

WT-7

СИСТЕМА КОЛЕС И ШИН

5. Балансировка колес

A:  РЕГУЛИРОВКА

1) Снимите балансировочные грузики.
2) С помощью устройства для балансировки колес измерьте
балансировку.
3) Выберите грузики, близкие по значению к замеру, получен-
ному с помощью устройства для балансировки.

4) Установите выбранный грузик в точку, указанную устройст-
вом для балансировки колес.
5) С помощью устройства для балансировки колес измерьте
балансировку еще раз. Проверьте правильность регулировки.

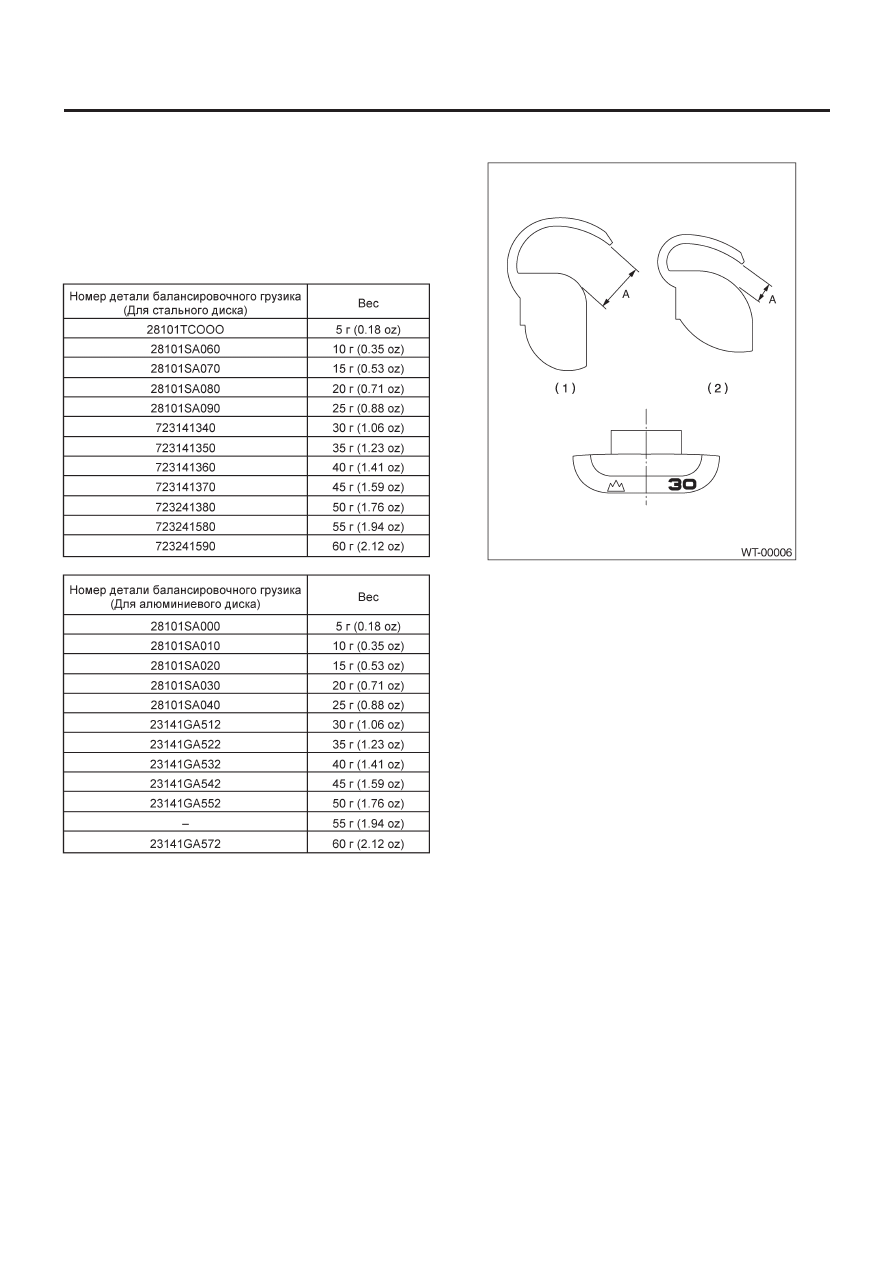

6) Используйте фирменные балансировочные грузики.

ПРИМЕЧАНИЕ:
• Грузик весом 55 г (1.94 oz) для алюминиевого колеса нет в
наличии.

• Балансировочные грузики можно использовать с любыми
колесами диаметром от 15 до 16 дюймов.

(1) Грузик для алюминиевого диска
(2) Грузик для стального диска

Сервисный предел: A

Грузик для стального диска;

5 г (0.18 oz) –25 г (0.88 oz) 2.0 мм (0.08 in)
Более 30 г (1.06 oz) 1.8 мм (0.07)

Грузик для алюминиевого диска;

5 г (0.18 oz) –25 г (0.88 oz) 5.0 мм (0.20 in)
Более 30 г (1.06 oz) 4.5 мм (0.177 in)

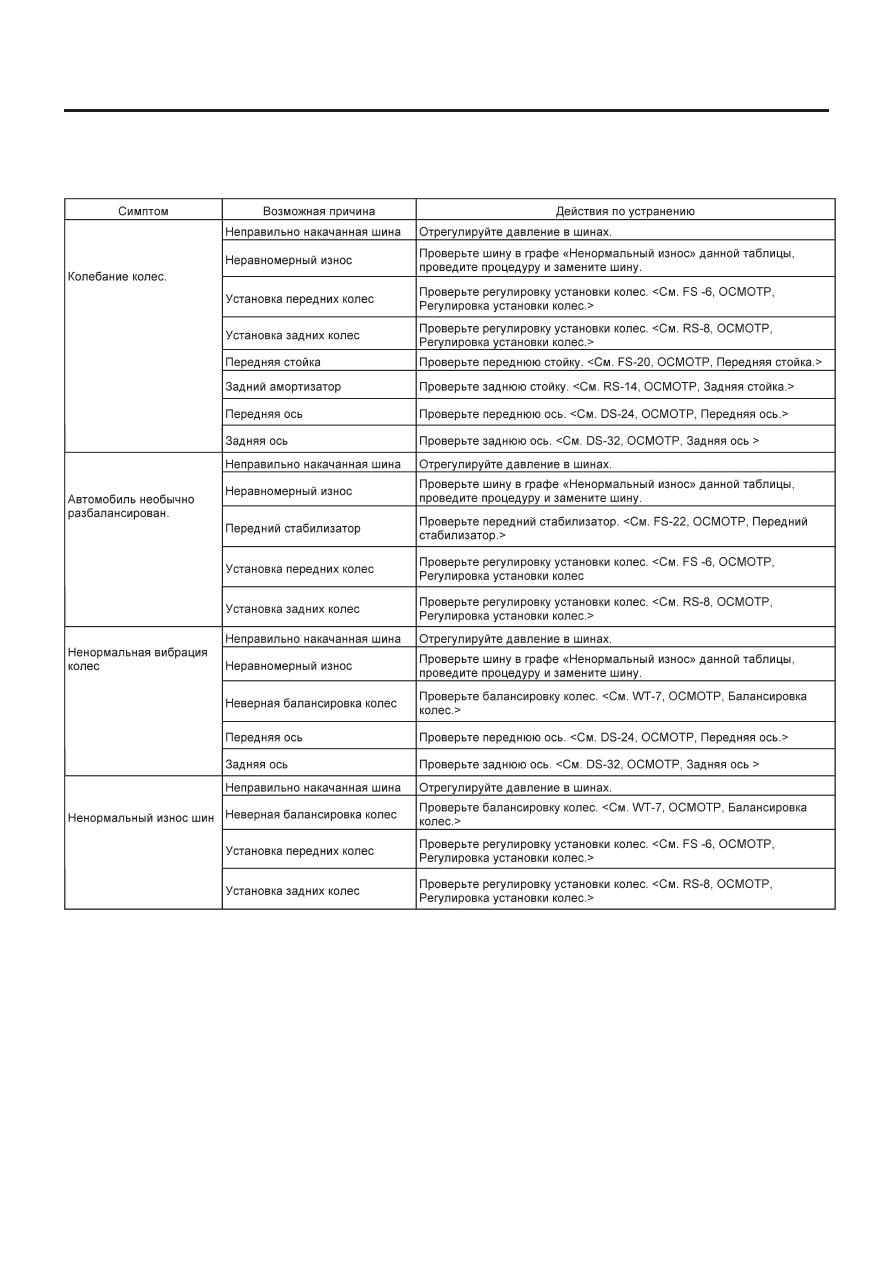

ОБЩАЯ ТАБЛИЦА ДИАГНОСТИКИ

WT-8

СИСТЕМА КОЛЕС И ШИН

6. Общая таблица диагностики

A:  ОСМОТР

1. Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Масло дифференциала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

3. Передний дифференциал  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

4. Задний дифференциал для Типа Т  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

5. Задний дифференциал для Типа VA  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

6. Передний сальник заднего дифференциала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

7. Боковой сальник заднего дифференциала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

8. Рабочий элемент заднего дифференциала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

9. Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

ДИФФЕРЕНЦИАЛ

Стр.

DI
