ЗАДНЯЯ ДОБАВОЧНАЯ ТЯГА

RS-10

ЗАДНЯЯ ПОДВЕСКА

4. Задняя добавочная тяга

A:  ДЕМОНТАЖ

1) Ослабьте гайки на задних колесах.
2) Поднимите автомобиль и снимите задние колеса.
3) Снимите зажим заднего стояночного тормоза и проводку
датчика скорости колеса ABS.

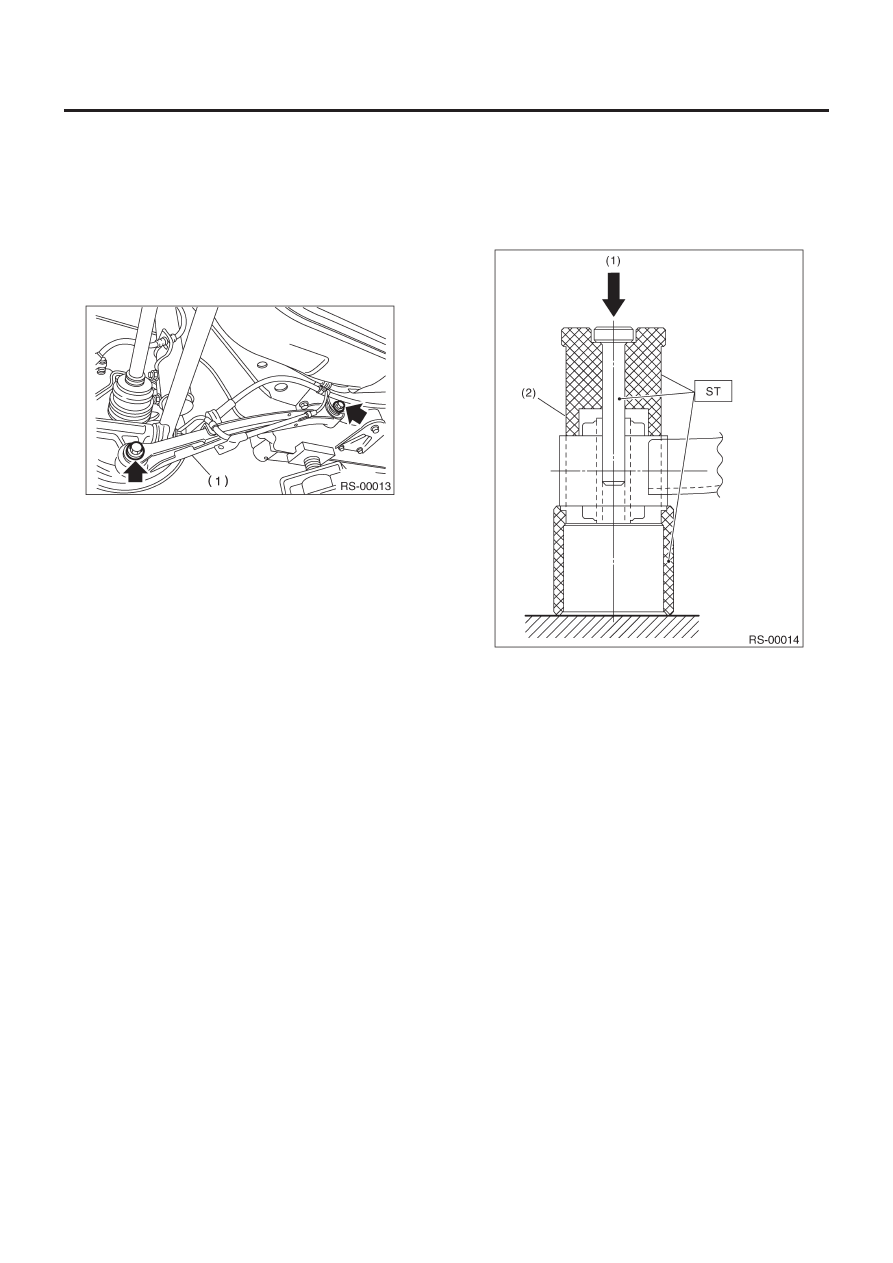

4) Снимите болт, крепящий добавочную тягу к кронштейну до-
бавочной тяги.

(А) Добавочная тяга

5) Снимите болт, крепящий добавочную тягу к заднему кожуху.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Всегда затягивайте резиновый участок втулки, когда шины
будут находиться в полном контакте с полом, и автомобиль
будет иметь собственную массу.

ПРИМЕЧАНИЕ:
Проверьте установку колес и отрегулируйте в случае необхо-
димости.

C:  РАЗБОРКА

1.  ПЕРЕДНЯЯ ВТУЛКА

С помощью ST выдавите переднюю втулку.

ST

927720000

УСТАНОВЩИК И СЪЕМНИК

(А) Пресс
(В) Добавочная тяга

ЗАДНЯЯ ДОБАВОЧНАЯ ТЯГА

RS-11

ЗАДНЯЯ ПОДВЕСКА

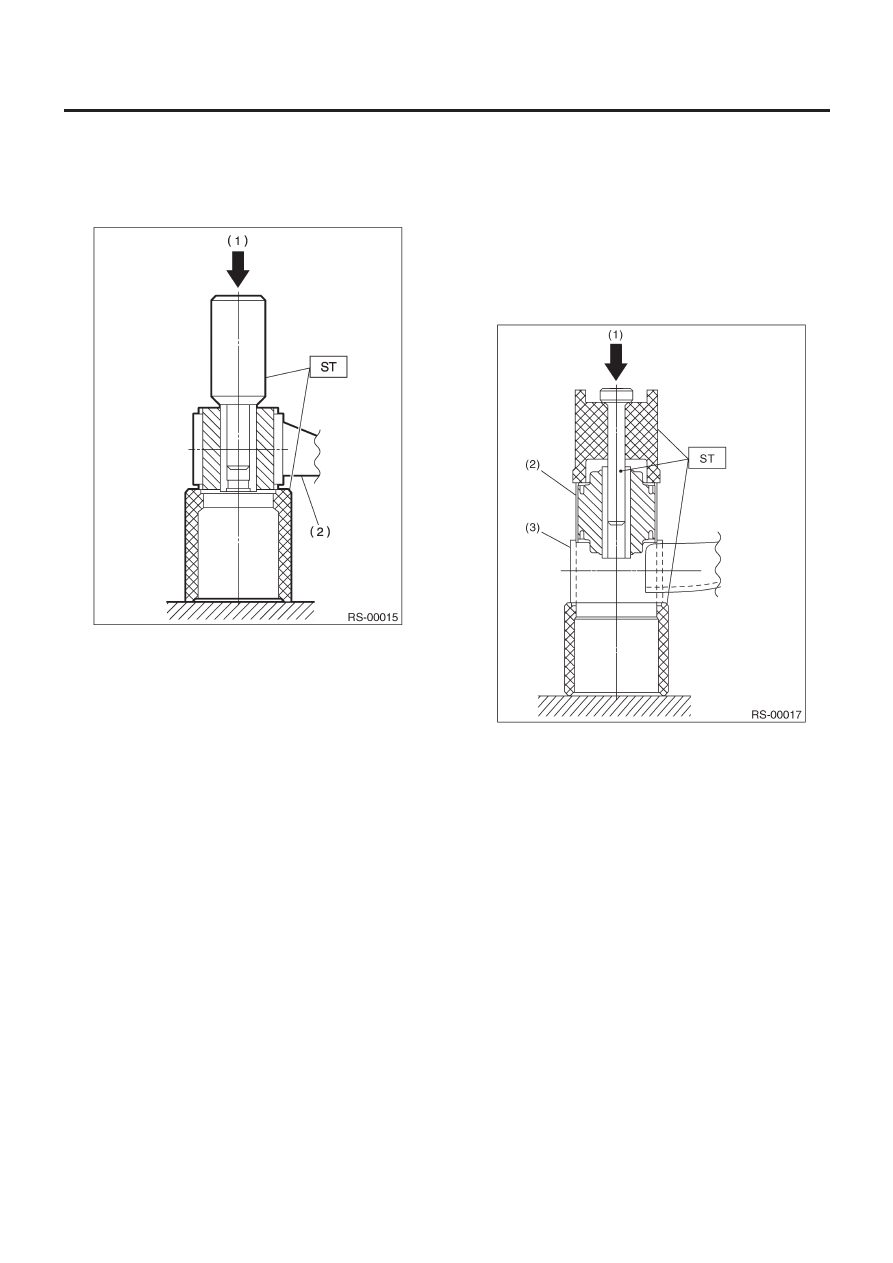

2.  ЗАДНЯЯ ВТУЛКА

1) Снимите кожух. См. DS-25, ДЕМОНТАЖ, Задняя ось.
2) С помощью ST выдавите заднюю втулку.

ST

927730000

УСТАНОВЩИК и СЪЕМНИК

(А) Пресс
(В) Кожух

D: СБОРКА

1.  ПЕРЕДНЯЯ ВТУЛКА

С помощью ST запрессуйте втулку в добавочную тягу.

ST

927720000

УСТАНОВЩИК И СЪЕМНИК

ОСТОРОЖНО:
Поверните плунжер ST вверх ногами и вдавливайте до
тех пор, пока поверхность конца плунжера не коснется
поверхности конца добавочной тяги.

(1) Пресс
(2) Передняя втулка
(3) Добавочная тяга

ЗАДНЯЯ ДОБАВОЧНАЯ ТЯГА

RS-12

ЗАДНЯЯ ПОДВЕСКА

2.  ЗАДНЯЯ ВТУЛКА

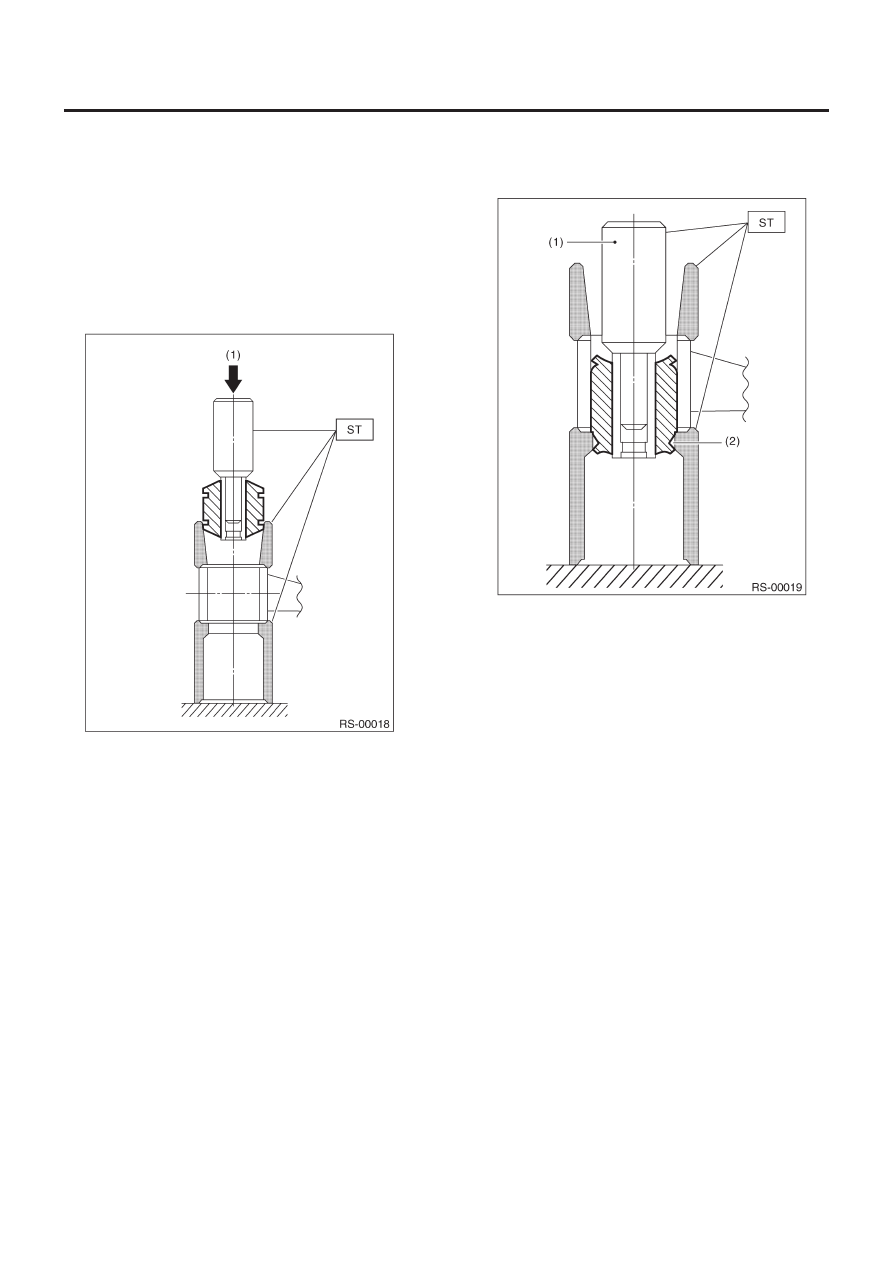

1) С помощью ST запрессуйте втулку в добавочную тягу.

ST

927730000

УСТАНОВЩИК И СЪЕМНИК

ПРИМЕЧАНИЕ:
Если запрессовка втулки в добавочную тягу вызывает слож-
ности, нанесите разбавленный водой TIRE LUBE на внутрен-
нюю поверхность ST в качестве смазки.

Смазка:

TIRE LUBE: вода =1 : 3

(1) Пресс

2) Нажимайте на плунжер ST, пока фланец втулки не выступит
за добавочную тягу.

ST

927730000

УСТАНОВЩИК И СЪЕМНИК

(1) Плунжер
(2) Фланец

ЗАДНЯЯ ДОБАВОЧНАЯ ТЯГА

RS-13

ЗАДНЯЯ ПОДВЕСКА

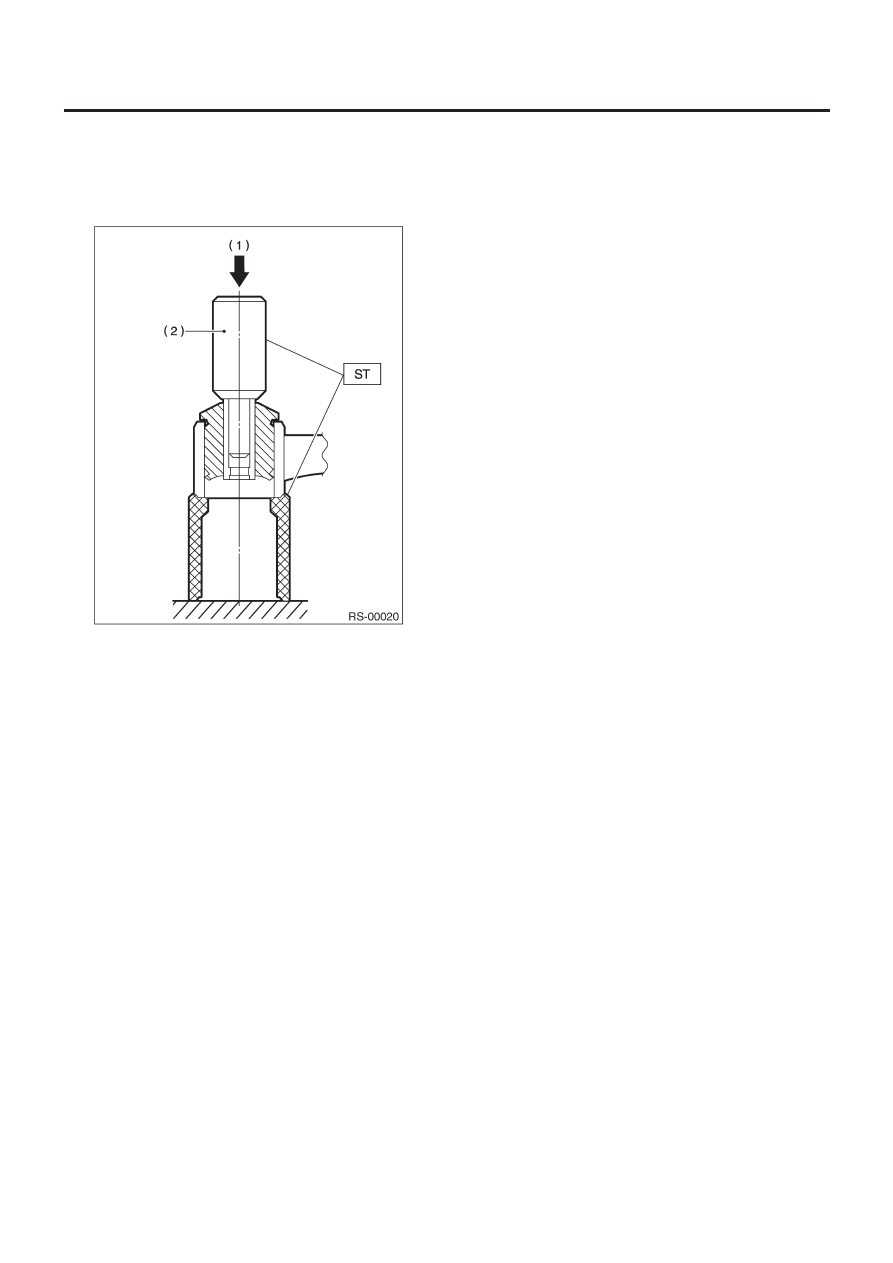

3) Переверните добавочную тягу вверх ногами. Надавливай-
те на плунжер ST в направлении, обратному указанному в
предыдущей процедуре, до тех пор, пока втулка не встанет
правильно в добавочную тягу.

ST

927730000

УСТАНОВЩИК И СЪЕМНИК

(1) Пресс
(2) Плунжер

4) Установите кожух. См. DS-28, УСТАНОВКА, Задняя ось.

E:   ОСМОТР

Проверьте добавочные тяги на предмет погнутости, коррозии
или повреждений.
