ОБЩЕЕ ОПИСАНИЕ

RS-6

ЗАДНЯЯ ПОДВЕСКА

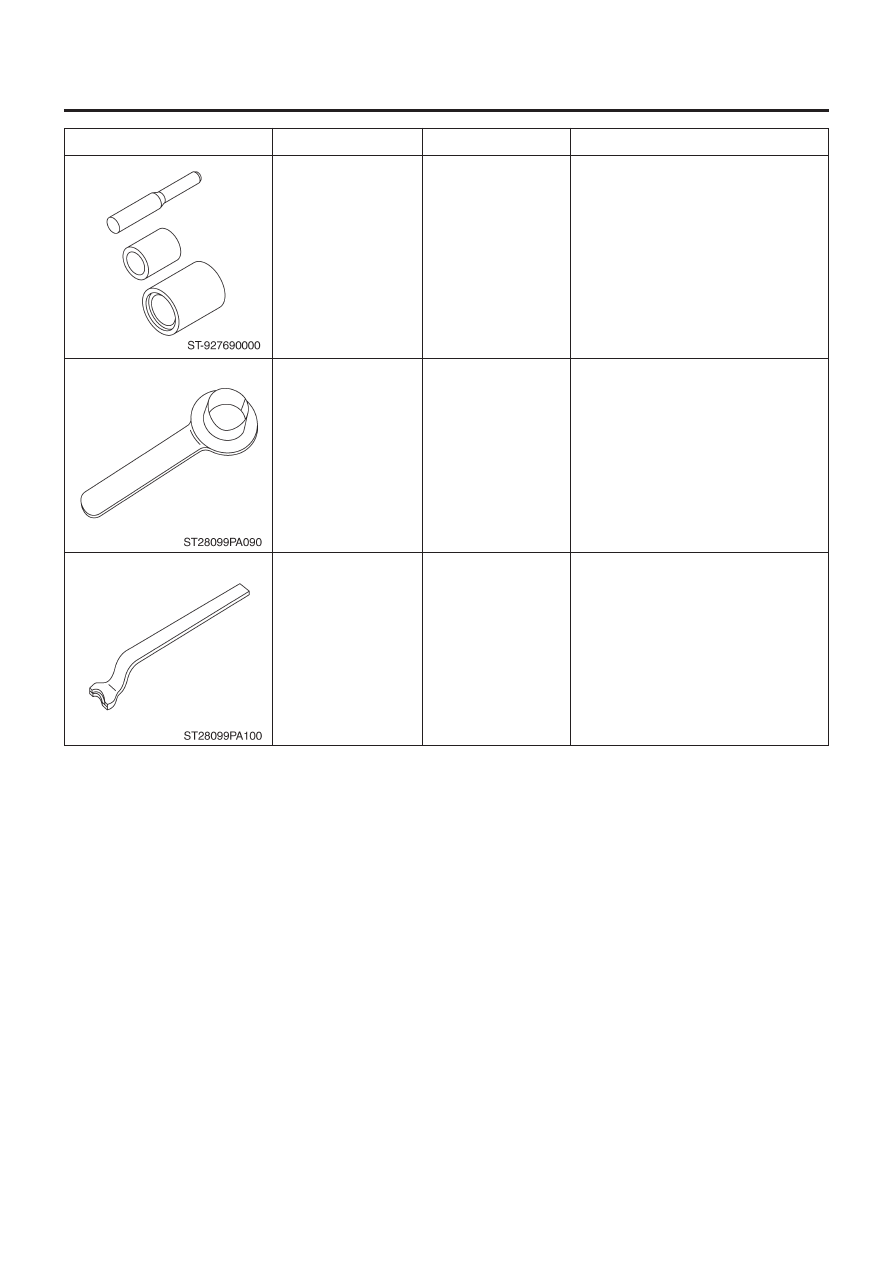

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

927690000

28099PA090

28099PA100

УСТАНОВЩИК
И СЪЕМНИК

ПРОТЕКТОР
САЛЬНИКА

СЪЕМНИК
ВЕДУЩЕГО ВАЛА

Используется для замены втулки боковой
тяги.

• Используется для установки заднего
ведущего вала на задний дифференциал.
• Для защиты сальника.

Используется для демонтажа заднего
ведущего вала с заднего дифференциала

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

RS-7

ЗАДНЯЯ ПОДВЕСКА

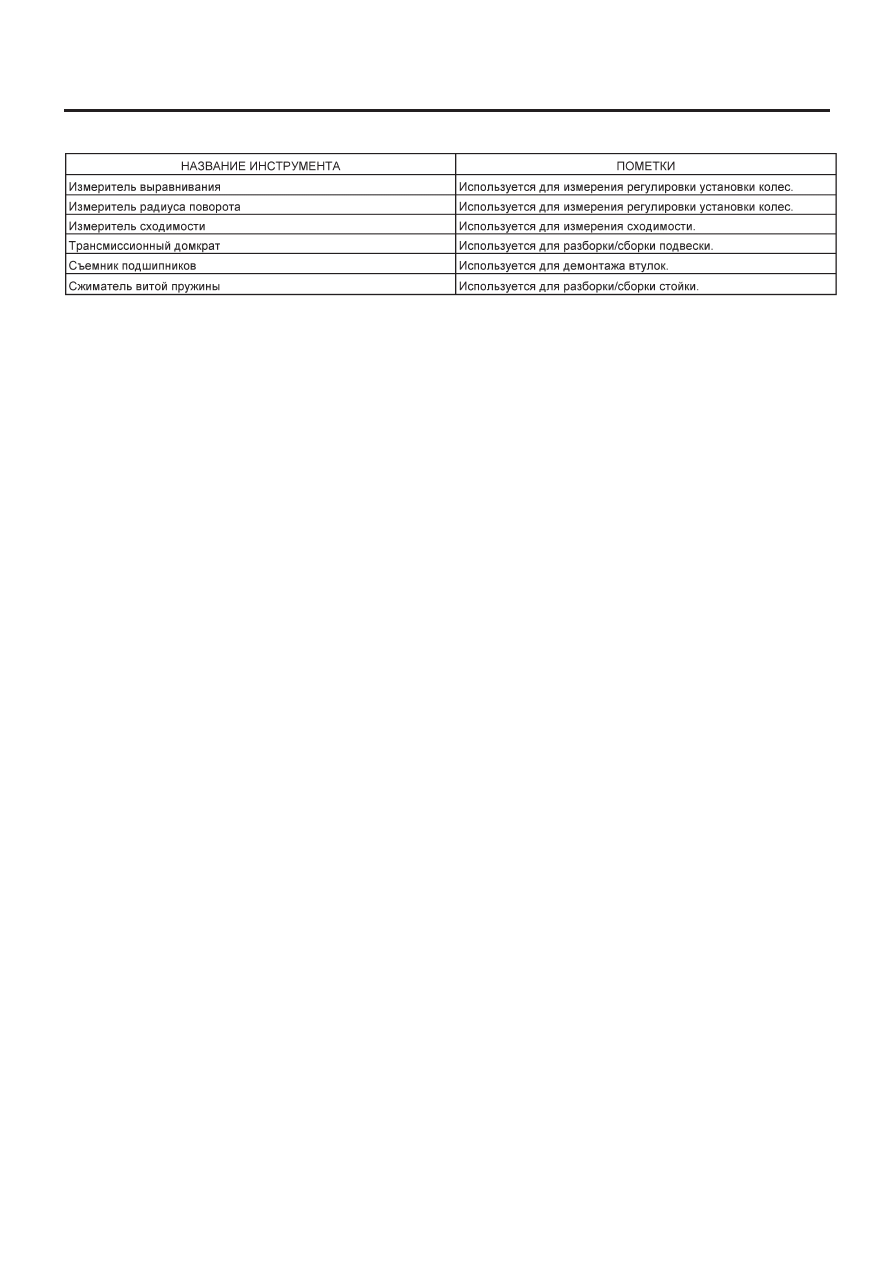

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

РЕГУЛИРОВКА УСТАНОВКИ КОЛЕС

RS-8

ЗАДНЯЯ ПОДВЕСКА

2. Регулировка установки колес

A:  ОСМОТР

ПРИМЕЧАНИЕ:
Измерение и/или регулировка установки передних и задних
колес должна производиться одновременно. Для информа-
ции о процедуре измерения и/или регулировки колес см.
раздел  "FS" "Регулировка установки колес". <См. FS-6, ОС-
МОТР, Регулировка установки колес.>

ЗАДНИЙ СТАБИЛИЗАТОР

RS-9

ЗАДНЯЯ ПОДВЕСКА

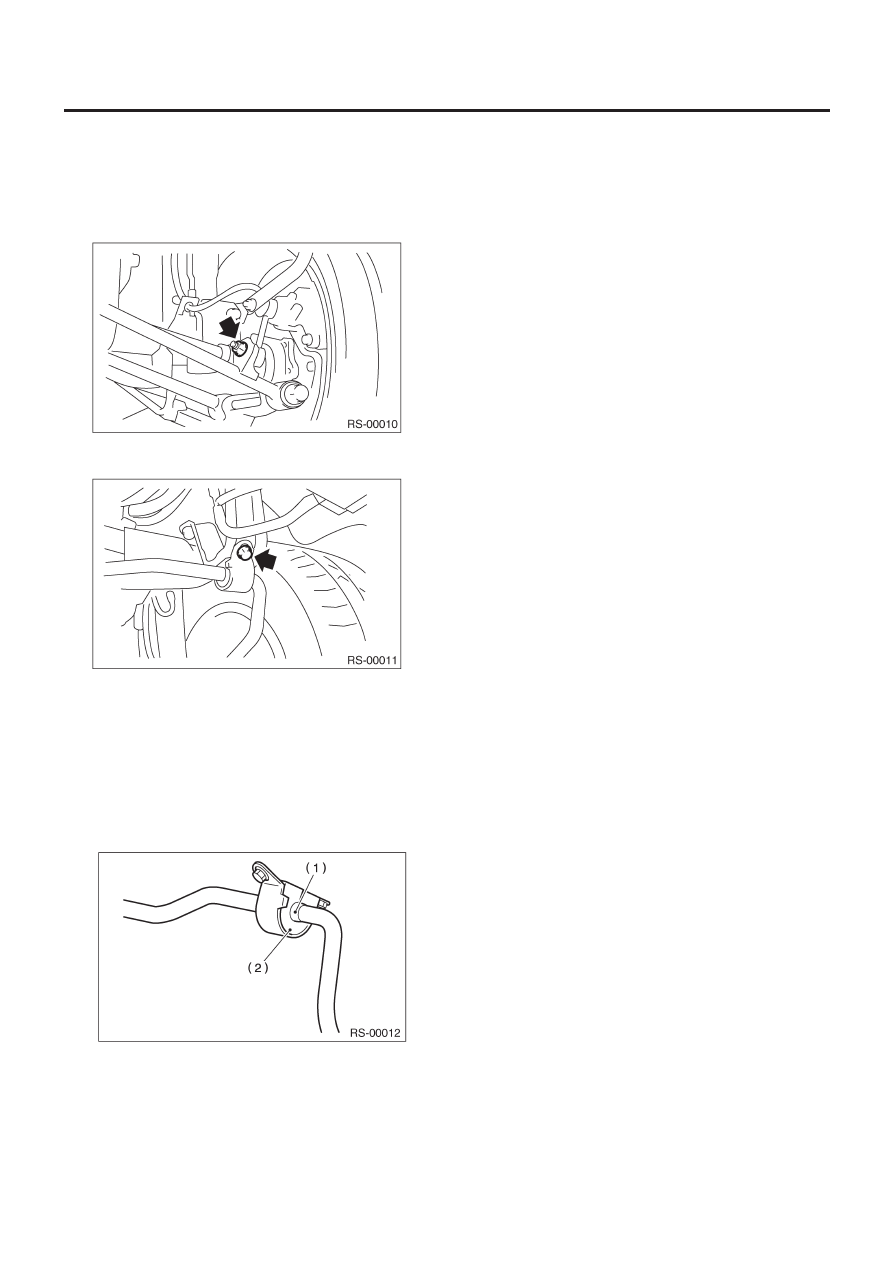

3. Задний стабилизатор

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Снимите тягу стабилизатора.

3) Снимите болт, крепящий стабилизатор к кронштейну ста-
билизатора.

B:  УСТАНОВКА

1) Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Установите втулку, выровняв ее с отметкой, сделанной
краской на стабилизаторе.
• При установке убедитесь в том, что втулка стабилизатора и
стабилизатор имеют одинаковые идентификационные цвета.

(1) Отметка краской на стабилизаторе
(2) Идентификационный цвет втулки

2) Всегда затягивайте резиновый участок втулки стабилиза-
тора, когда шины будут находиться в полном контакте с по-
лом, и автомобиль будет иметь собственную массу.

Момент затяжки:

Между тягой стабилизатора
и задней боковой тягой

45 Н•м (4.6 кгс-м, 33.2 ft-lb)

Между стабилизатором
и кронштейном стабилизатора

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

C: ОСМОТР

1) Проверьте втулку на предмет трещин, уставания или по-
вреждений.
2) Проверьте тягу стабилизатора на предмет деформации,
трещин или повреждений.
