ПОДРАМНИК

FS-24

ПЕРЕДНЯЯ ПОДВЕСКА

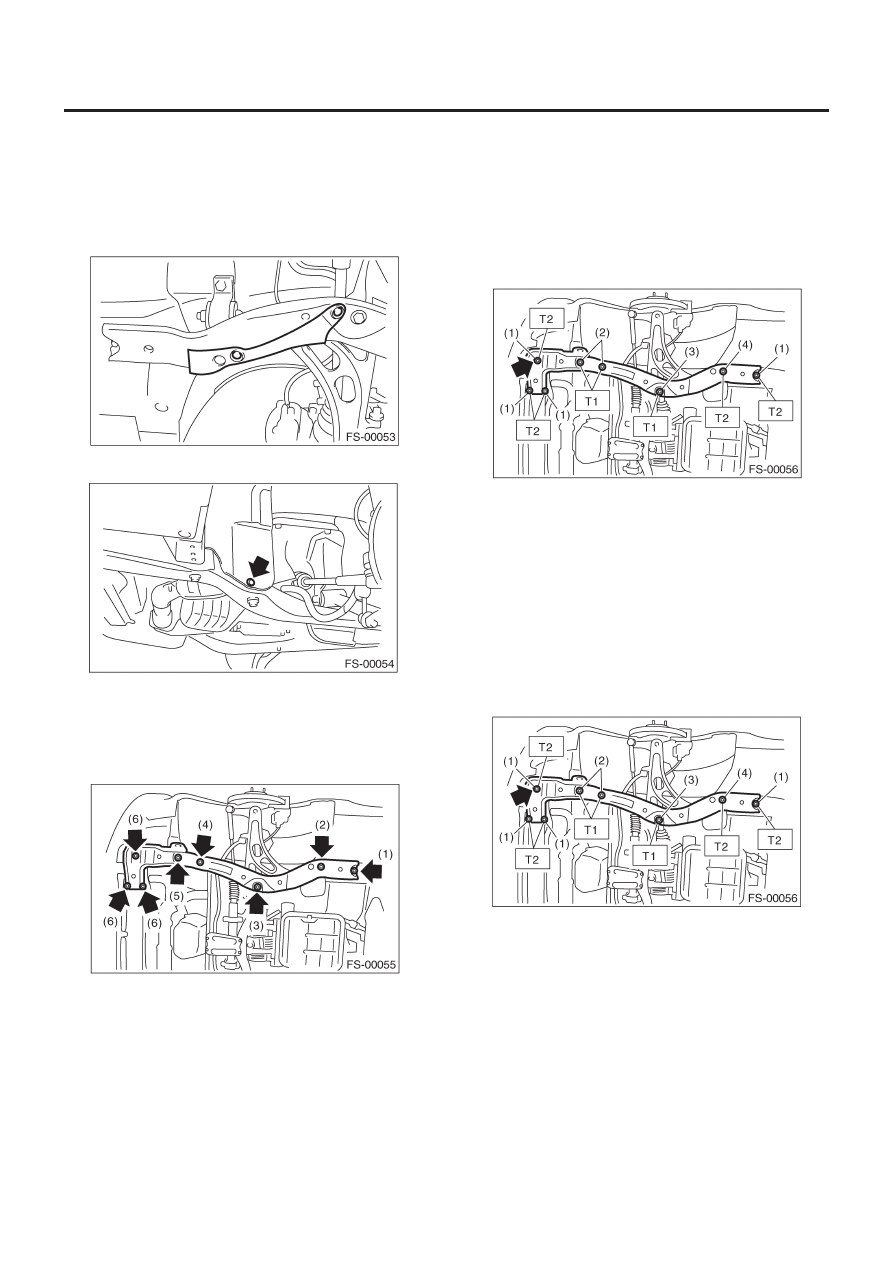

8. Подрамник

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Снимите поддон.
3) Снимите крышку болта.

4) Снимите зажим.

5) Снимите подрамник.

ПРИМЕЧАНИЕ:
Ослабьте болт (1) и оставьте его закрученным на несколько
витков резьбы, затем снимите болты в следующем порядке:
(2), (3), (4), (5) и (6).

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените болт M12 на новый.

Момент затяжки:

T1: 55 Н•м (5.6 кгс-м, 41 ft-lb)
T2: 71 Н•м (7.2 кгс-м, 52 ft-lb)

(1) Болт М10х30
(2) Болт M12х87 (с воском)
(3) Болт M12х65 (с воском)
(4) Болт M10х90

C: ОСМОТР

1) Убедитесь, что на подрамнике нет никаких повреждений и
искривлений.
2) Убедитесь, что болты затянуты с определенным усилием. В
случае их ослабления затяните еще раз.

Момент затяжки:

T1: 55 Н•м (5.6 кгс-м, 41 ft-lb)
T2: 71 Н•м (7.2 кгс-м, 52 ft-lb)

(1) Болт М10х30
(2) Болт M12х87 (с воском)
(3) Болт M12х65 (с воском)
(4) Болт M10х90

ОБЩАЯ ТАБЛИЦА ДИАГНОСТИКИ

FS-25

ПЕРЕДНЯЯ ПОДВЕСКА

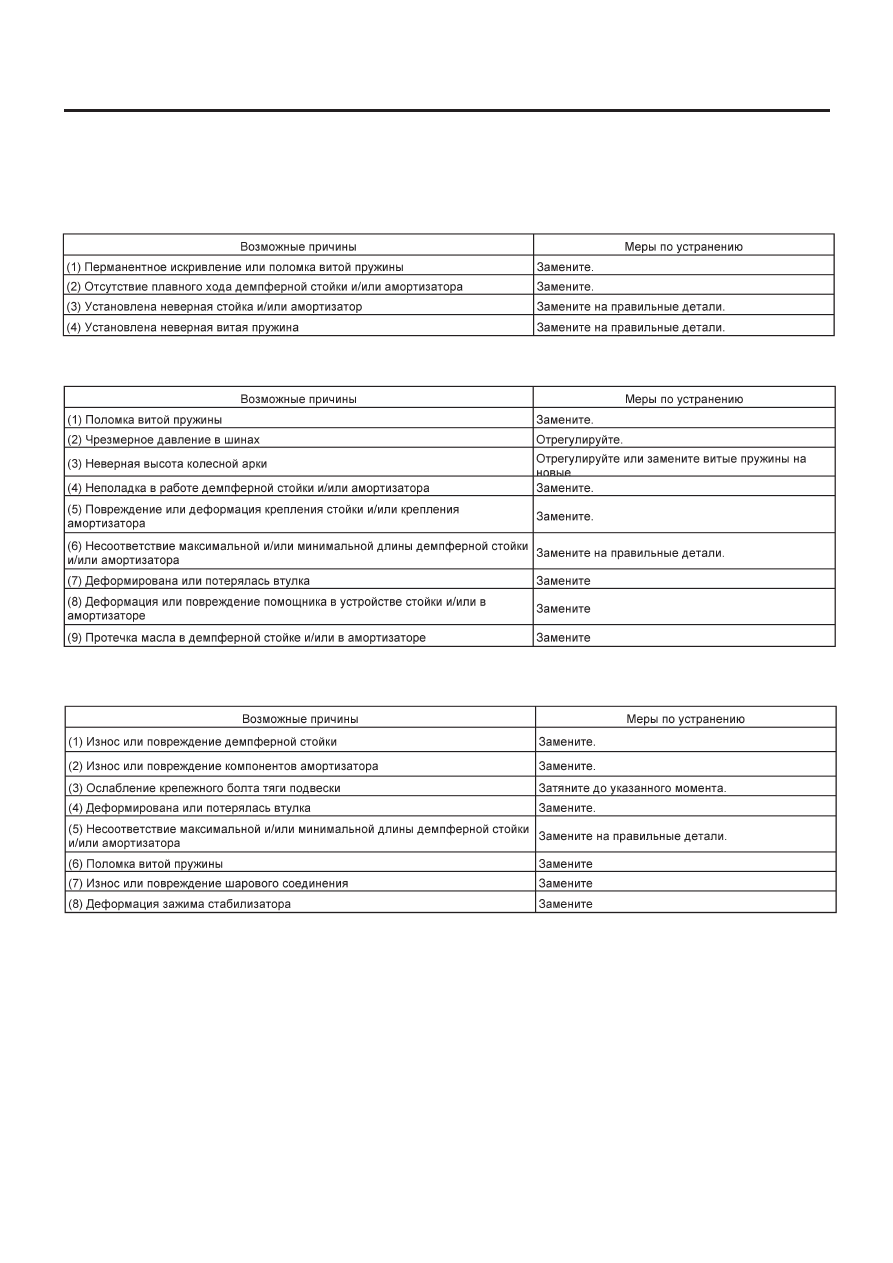

10. Общая таблица диагностики

A:  ОСМОТР

1. НЕВЕРНАЯ ПОСАДКА АВТОМОБИЛЯ ИЛИ НЕВЕРНАЯ ВЫСОТА КОЛЕСНЫХ АРОК

2.  ПЛОХОЙ КОМФОРТ ПРИ ДВИЖЕНИИ

3. ШУМ

1. Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Регулировка установки колес  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3. Задний стабилизатор  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4. Задняя добавочная тяга  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

5. Задняя стойка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

6. Боковая тяга  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

7. Задняя поперечина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

8. Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
