ДИСК СЦЕПЛЕНИЯ И КРЫШКА

CL-18

СИСТЕМА СЦЕПЛЕНИЯ

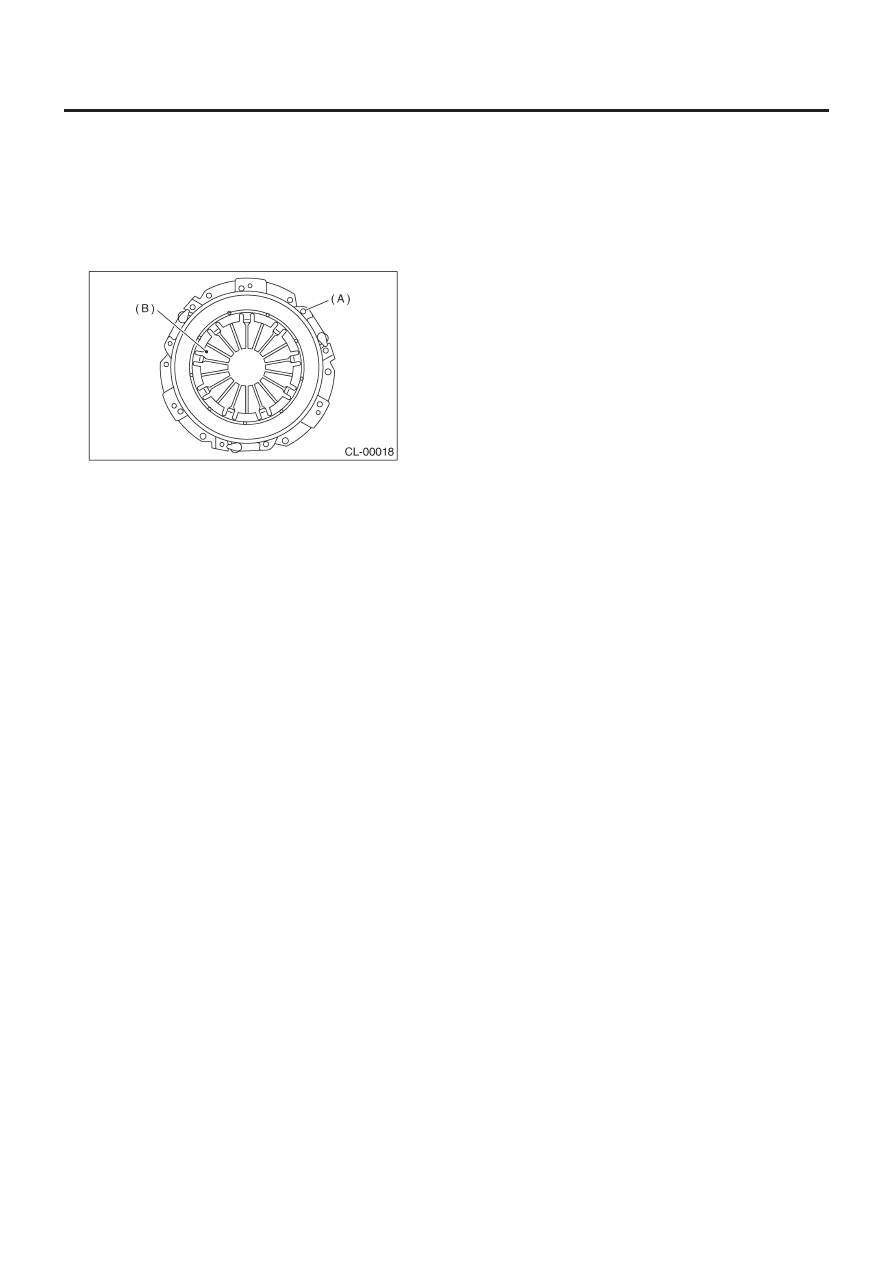

2. КРЫШКА СЦЕПЛЕНИЯ

ПРИМЕЧАНИЕ:
Без разборки визуально проверьте следующие пункты и за-
мените их или почините в случае поломки.

1) Ослабленную осевую заклепку.
2) Поврежденную или изношенную контактную поверхность
подшипника в центре пружины диафрагмы.

(A) Осевая заклепка
(B) Пружина диафрагмы

МАХОВИК

CL-19

СИСТЕМА СЦЕПЛЕНИЯ

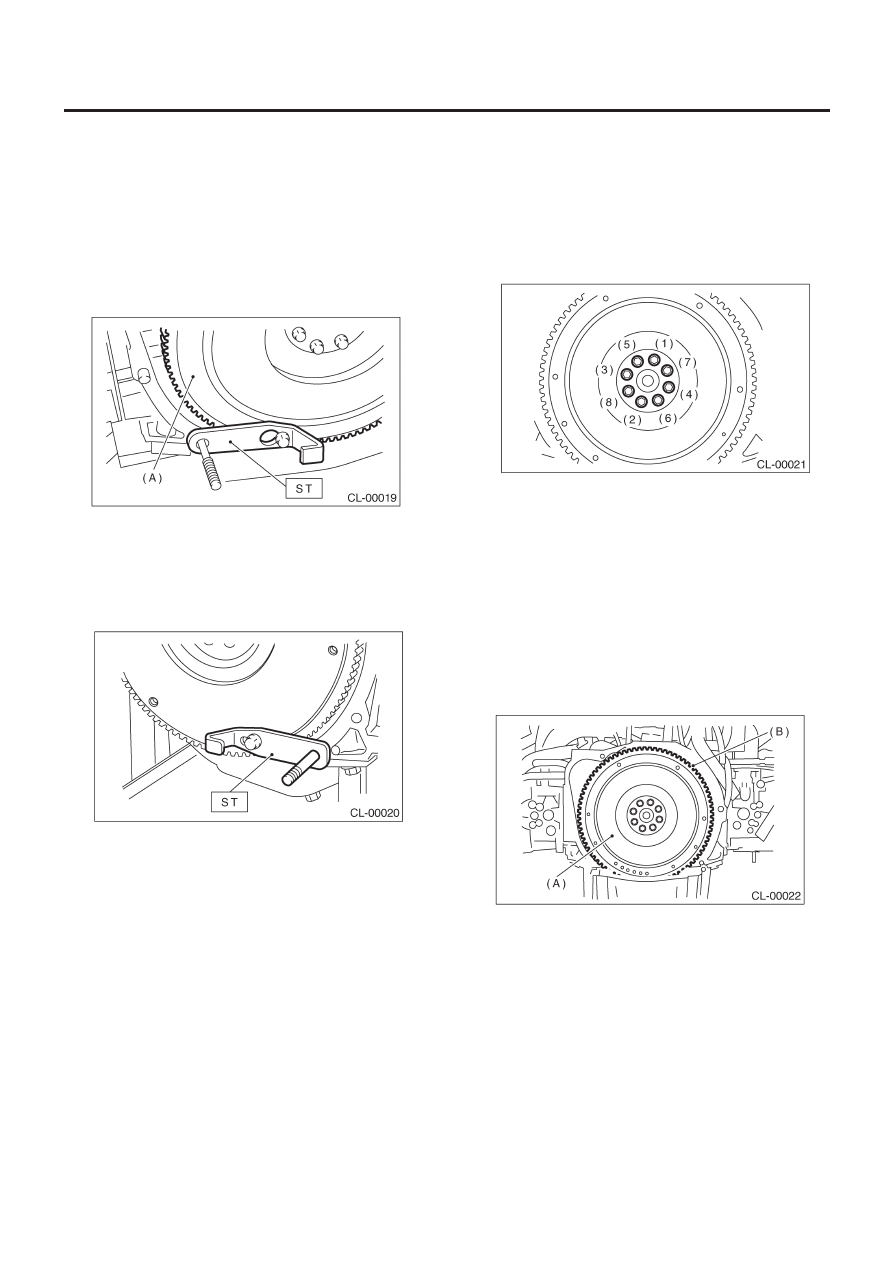

3. Маховик

A:  ДЕМОНТАЖ

1) Снимите устройство трансмиссии. <См.5MT-32,  ДЕМОН-
ТАЖ,  Устройство механической трансмиссии.>
2) Снимите крышку сцепления и диск сцепления. <См.CL-16,
ДЕМОНТАЖ, Диск сцепления и крышка.>
3) Снимите маховик с помощью ST.

ST1

498497100

СТОПОР КОЛЕНВАЛА

(А) Маховик

B:  УСТАНОВКА

1) Установите маховик и ST.

ST

498497100

СТОПОР КОЛЕНВАЛА

2) Затяните крепежные болты маховика с определенным
усилием.

ПРИМЕЧАНИЕ:
Затягивайте крепежные болты маховика постепенно. Каждый
болт должен быть затянут с определенным усилием в кресто-
образном порядке.

Момент затяжки:

72 Н•м (7.3 кгс-м, 52.8 ft-lb)

3) Установите диск сцепления и крышку. <См. CL-16, МО-
ДЕЛЬ 2.5 L, УСТАНОВКА, Диск сцепления и крышка.>
4) Установите устройство трансмиссии. <См. 5MT-36, УСТА-
НОВКА, Устройство механической трансмиссии.>

C: ОСМОТР

ОСТОРОЖНО:
Так как этот подшипник набит смазкой и является типом,
который не подлежит смазке, не промывайте его в бен-
зине или в каком-либо растворителе.

1) Повреждение лицевой стороны и зубчатого венца.
Замените маховик в случае данных повреждений.

(A) Маховик
(B) Зубчатый венец

2) Беспрепятственность вращения
Вращайте шариковый подшипник под давлением в осевом
направлении.
3) В случае обнаружения шума или чрезмерного люфта заме-
ните маховик.

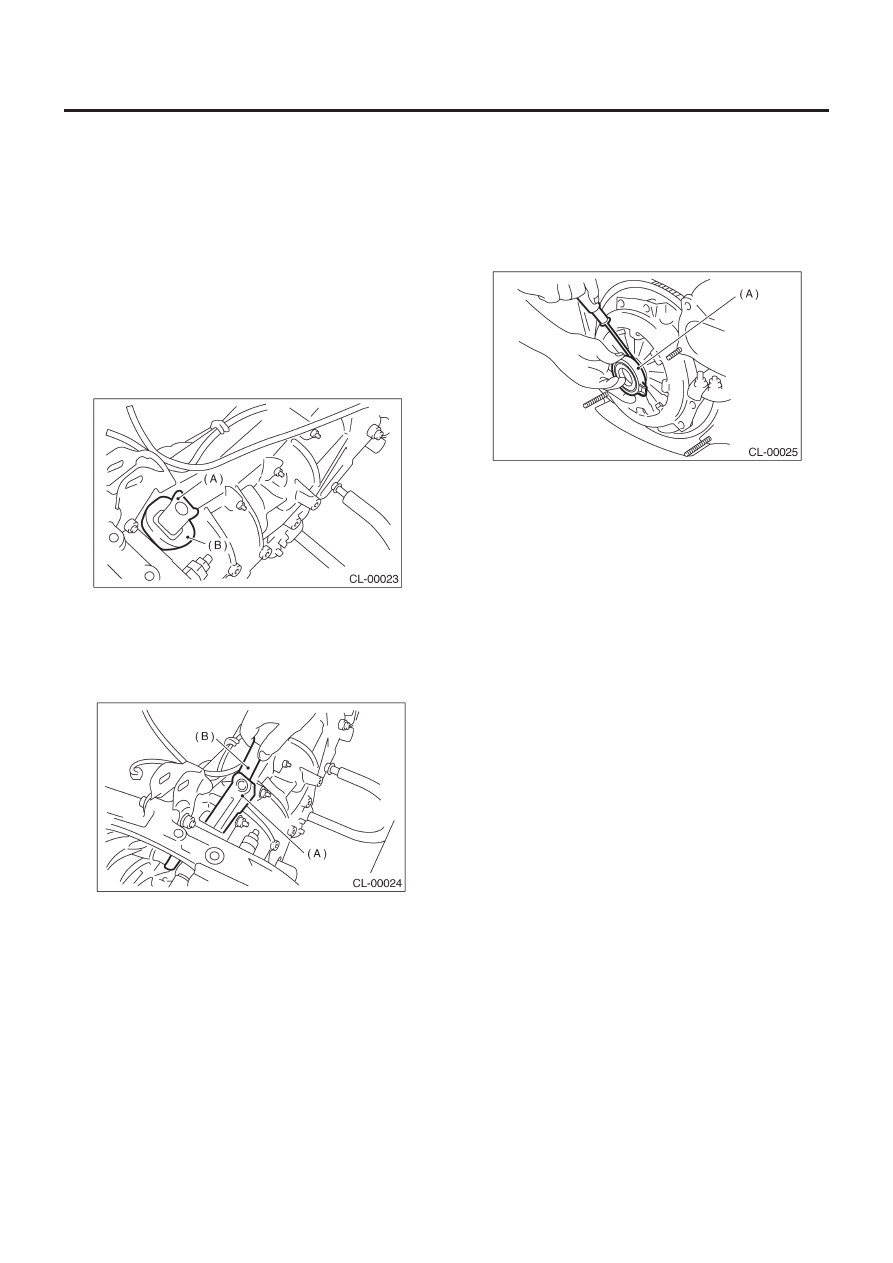

ВЫЖИМНОЙ ПОДШИПНИК И РЫЧАГ

CL-20

СИСТЕМА СЦЕПЛЕНИЯ

4. Выжимной подшипник и рычаг

A:  ДЕМОНТАЖ

1.  МОДЕЛЬ НЕ ТУРБО

1) Снимите устройство трансмиссии с корпуса автомобиля.
<См. 5MT-32, ДЕМОНТАЖ, Устройство механической транс-
миссии.>
2) Снимите два зажима с выжимного рычага муфты и сними-
те выжимной подшипник.

ОСТОРОЖНО:
Следите за тем, чтобы не деформировать зажимы.

3) Снимите пыльник  выжимного рычага.

(A) Выжимной рычаг муфты
(B) Пыльник выжимного рычага

4) Снимите фиксирующую пружину выжимного рычага со
стержня выжимного рычага с помощью отвертки, подойдя к
ней через отверстие для выжимного рычага в корпусе сцеп-
ления. Затем снимите выжимной рычаг.

(A) Выжимной рычаг муфты
(B) Отвертка

2. МОДЕЛЬ ТУРБО

1) Снимите устройство трансмиссии с корпуса автомобиля.
<См. 5MT-32, ДЕМОНТАЖ, Устройство механической транс-
миссии.>
2) Снимите выжимной рычаг муфты с трансмиссии.
3) Поставьте выжимной подшипник муфты на сторону двигателя.
4) Снимите выжимной подшипник муфты с крышки сцепле-
ния с помощью отвертки с плоским наконечником.

(А) Выжимной подшипник муфты

ВЫЖИМНОЙ ПОДШИПНИК И РЫЧАГ

CL-21

СИСТЕМА СЦЕПЛЕНИЯ

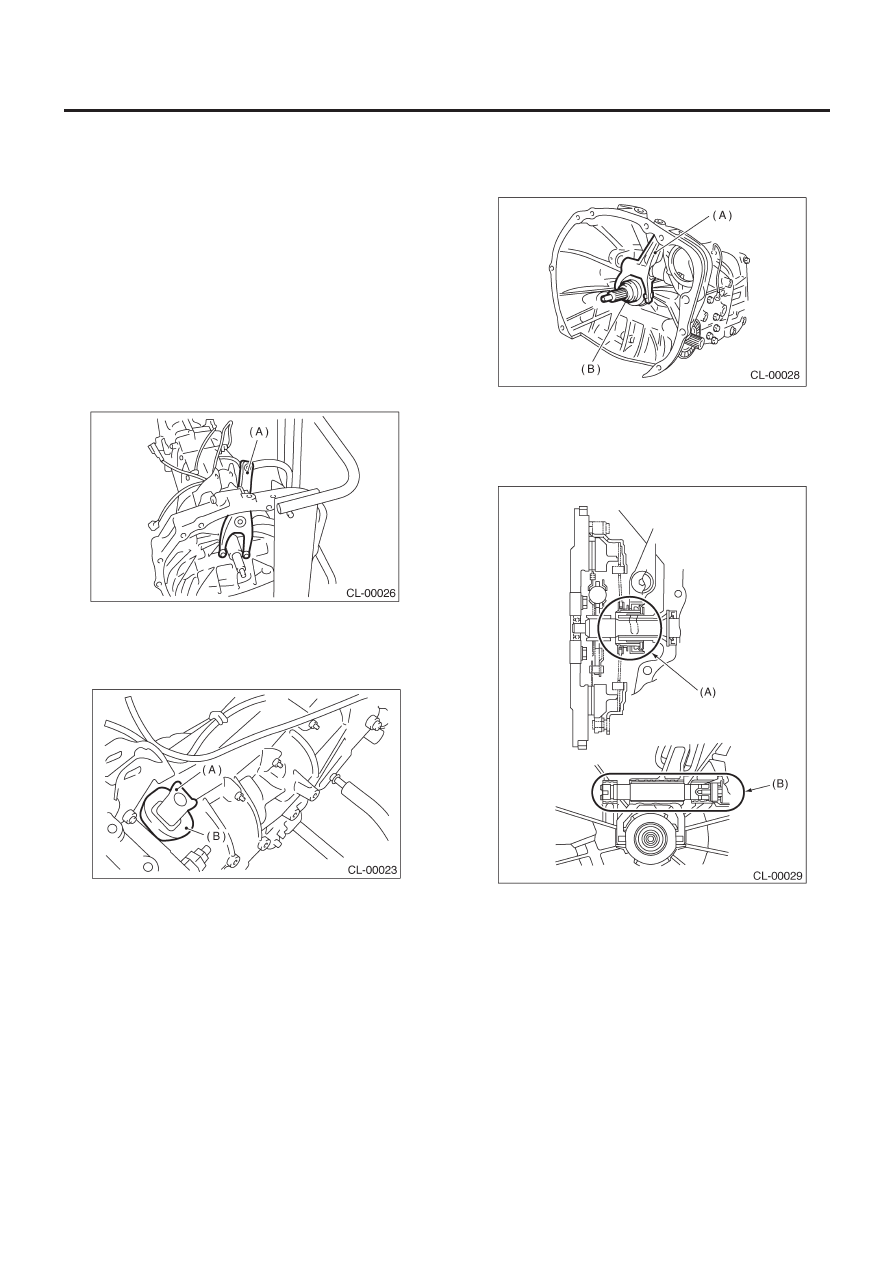

B:  УСТАНОВКА

1.  МОДЕЛЬ НЕ ТУРБО

1) Перед или во время сборки нанесите тонкий слой смазки
на следующие участки.
• Контактную поверхность рычага и стержня
• Контактную поверхность рычага и подшипника
• Шлицу главного вала трансмиссии (Используйте смазку,
содержащую дисульфид молибдена.)
2) Вдавливая выжимной рычаг в стержень и крутя его в обе
стороны, установите фиксирующую пружину на суженную
часть стержня.
Нанесите смазку    (SUNLIGHT    2:    Деталь № 003602010) на
контактную поверхность выжимного рычага и рабочего ци-
линдра.
4) Убедитесь в том, что фиксирующая пружина вставлена на-
дежно, наблюдая за ней через отверстие в главном корпусе.

(А) Выжимной рычаг

4) Установите выжимной подшипник и закрепите его двумя
зажимами.
5) Установите пыльник выжимного рычага.

(А) Выжимной рычаг
(В) Пыльник выжимного рычага

6) Убедитесь, что подшипник двигается беспрепятственно
при работе с выжимной вилкой.
7) Установите устройство трансмиссии. <См. 5MT-36, УСТА-
НОВКА, Устройство механической трансмиссии.>

2.  МОДЕЛЬ ТУРБО

1) Установите выжимной подшипник на трансмиссию.
2) Вставьте выжимную вилку в ушко выжимного подшипника.

(А) Выжимная вилка
(В) Выжимной подшипник

3) Нанесите смазку на указанные точки:
• Шлица: FX2200 (Деталь № 000040901)
• Вал: SUNLIGHT 2 (Деталь № 003602010)

(A) Шлица (FX2200)
(B) Вал (SUNLIGHT 2)
