ОБЩЕЕ ОПИСАНИЕ

CL-10

СИСТЕМА СЦЕПЛЕНИЯ

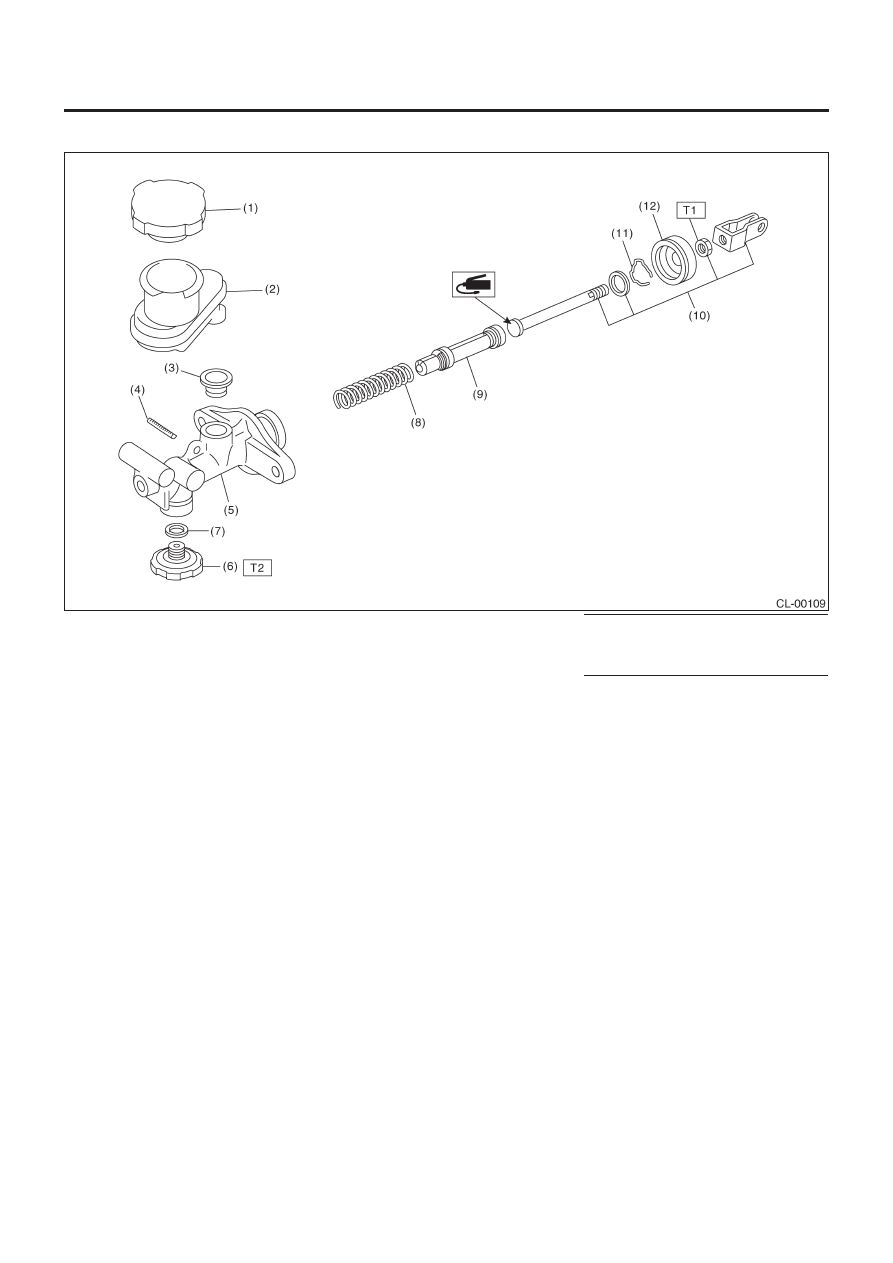

• МОДЕЛЬ LHD ТУРБО

(1) Крышка бачка
(2) Бачок
(3) Сальник
(4) Прямая шпилька
(5) Главный цилиндр
(6) Демпфер муфты

(7) Прокладка
(8) Возвратная пружина
(9) Поршень
(10) Нажимная штанга
(11) Ограничительное кольцо поршня
(12) Чехол цилиндра

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    10 (1.0, 7)
T2:    46.6 (4.75, 34.4)

ОБЩЕЕ ОПИСАНИЕ

CL-11

СИСТЕМА СЦЕПЛЕНИЯ

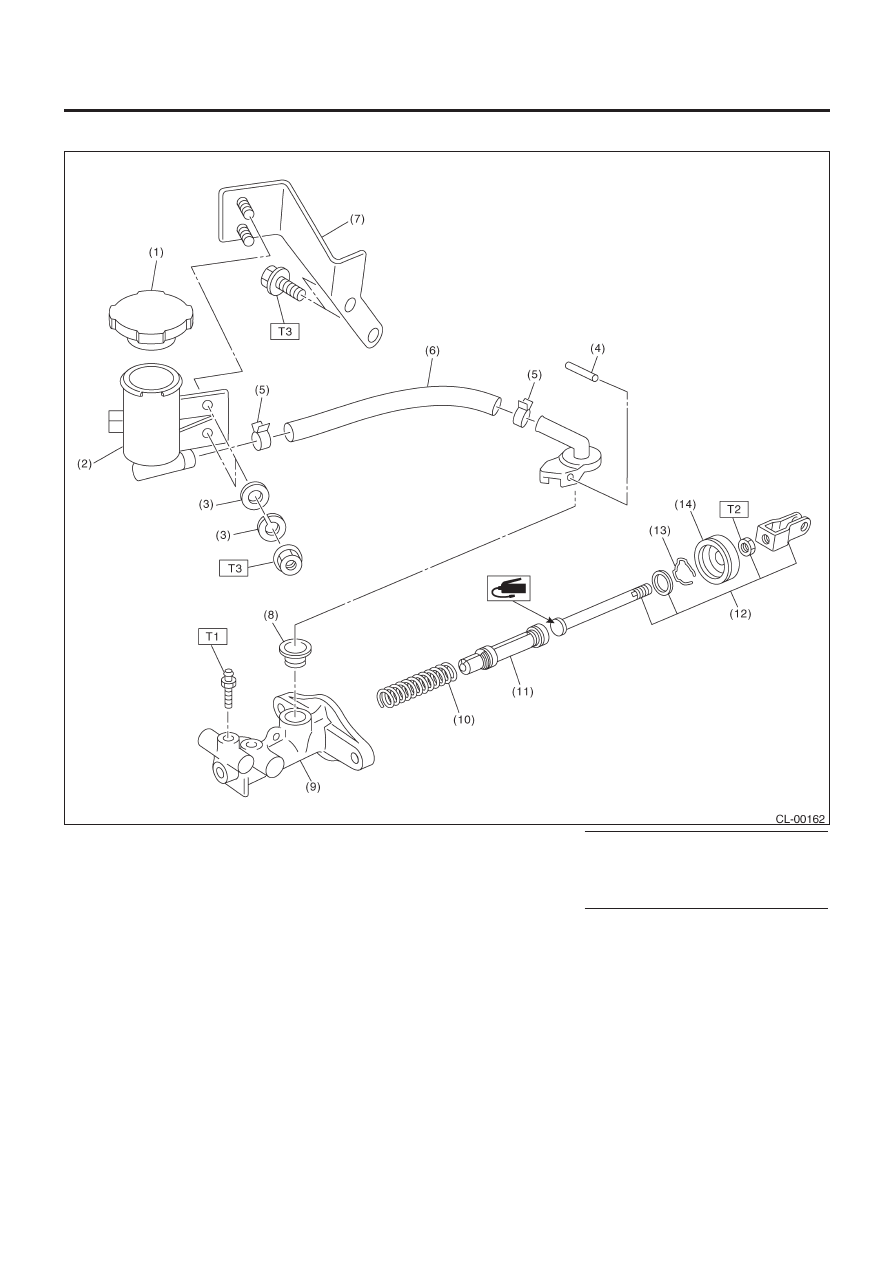

• МОДЕЛЬ RHD ТУРБО

(1) Крышка бачка
(2) Бачок
(3) Шайба
(4) Прямая шпилька
(5) Зажим
(6) Шланг
(7) Кронштейн бачка

(8) Сальник
(9) Главный цилиндр
(10) Возвратная пружина
(11) Поршень
(12) Нажимная штанга
(13) Ограничительное кольцо поршня
(14) Чехол цилиндра

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   8 (0.8, 5.8)
T2:    10 (1.0, 7)
T3:    18 (1.8, 13.3)

ОБЩЕЕ ОПИСАНИЕ

CL-12

СИСТЕМА СЦЕПЛЕНИЯ

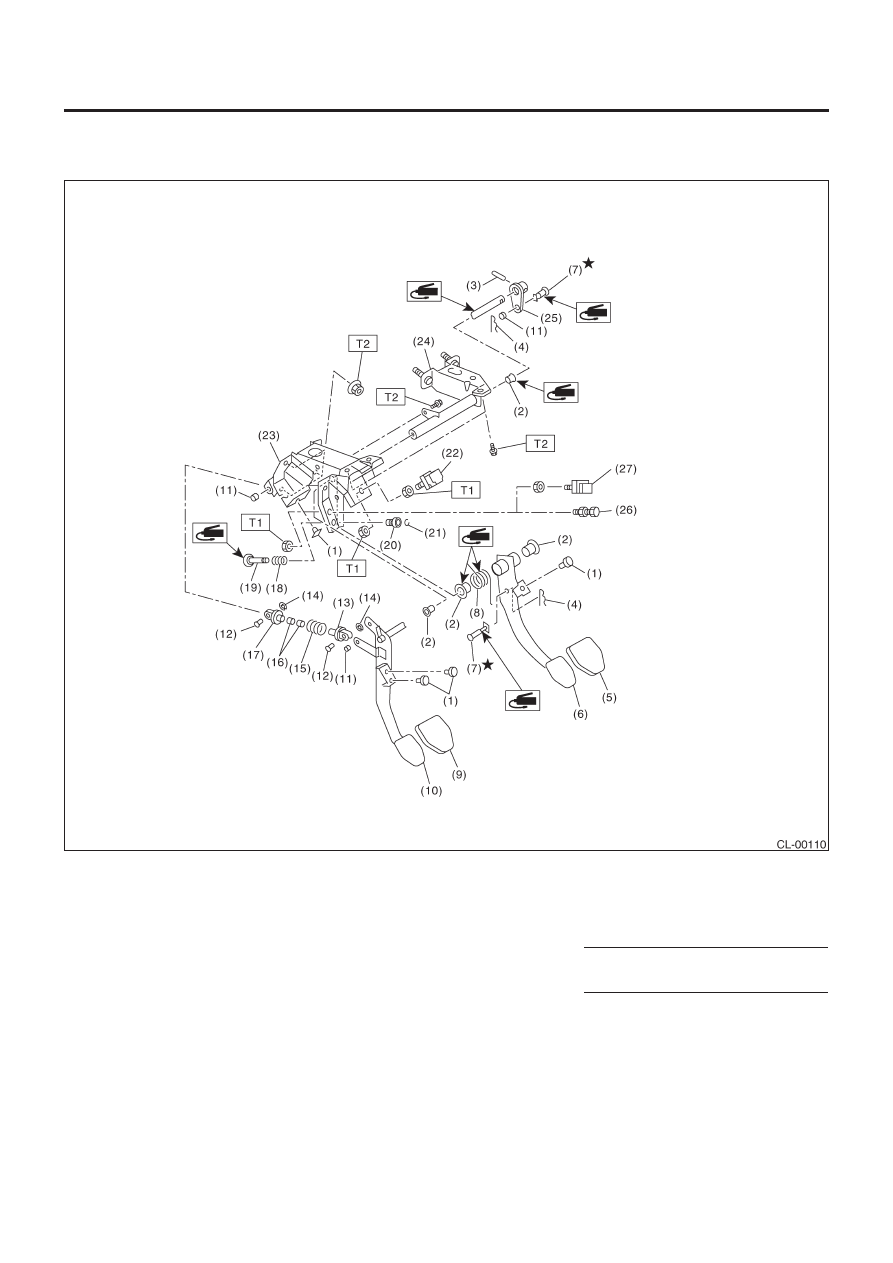

5. ПЕДАЛЬ СЦЕПЛЕНИЯ

• МОДЕЛЬ LHD

(1) Стопор
(2) Втулка
(3) Прямая шпилька
(4) Обжимочный фиксатор
(5) Накладка педали тормоза
(6) Педаль тормоза
(7) Штифт
(8) Пружина педали тормоза
(9) Накладка педали сцепления
(10) Педаль сцепления
(11) Втулка C

(12) Штифт сцепления
(13) Вспомогательный шток A
(14) Зажим
(15) Вспомогательная пружина
(16) Вспомогательная втулка
(17) Вспомогательный шток B
(18) Пружина A
(19) Шток
(20) Втулка B
(21) Зажим
(22) Переключатель тормозных огней

(23) Кронштейн педали
(24) Кронштейн главного цилиндра сцепления
(25) Рычаг
(26) Регулировочный болт
(27) Переключатель сцепления

(модель с системой круиз-контроля)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8, 5.8)

T2:

18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

CL-13

СИСТЕМА СЦЕПЛЕНИЯ

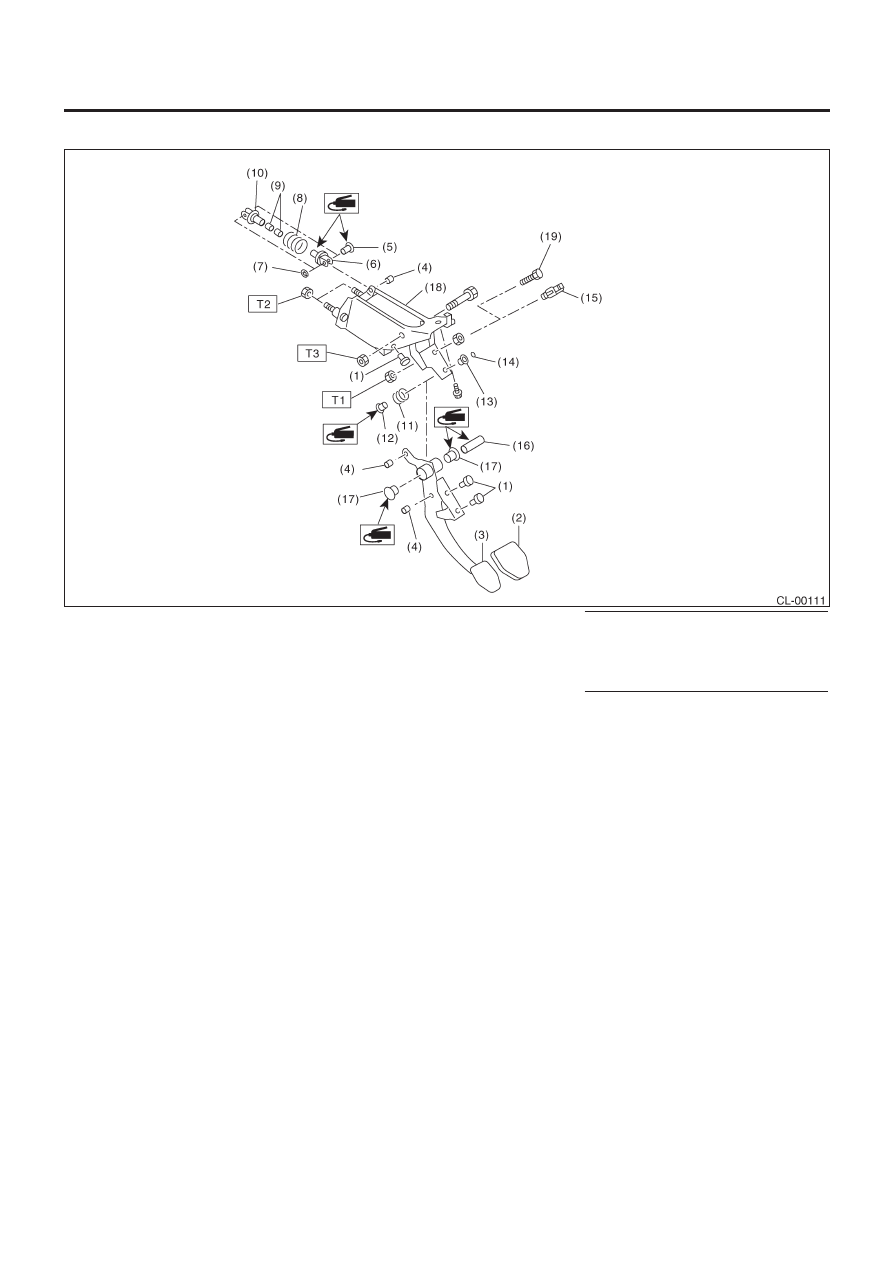

• МОДЕЛЬ RHD

(1) Стопор
(2) Накладка педали сцепления
(3) Педаль сцепления
(4) Втулка
(5) Штифт сцепления
(6) Вспомогательный шток A
(7) Зажим
(8) Вспомогательная пружина
(9) Вспомогательная втулка
(10) Вспомогательный шток В

(11) Пружина А
(12) Шток S
(13) Втулка В
(14) Зажим
(15) Переключатель сцепления

(с круиз-контролем)

(16) Расширитель
(17) Втулка
(18) Кронштейн педали
(19) Регулировочный болт

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   8 (0.8, 5.8)
T2:   18 (1.8, 13.0)
T3:   30 (3.1, 22.4)
