УСТРОЙСТВО ГЛАВНОГО ВАЛА ДЛЯ ОДИНАРНОГО ДИАПАЗОНА

5МТ-74

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

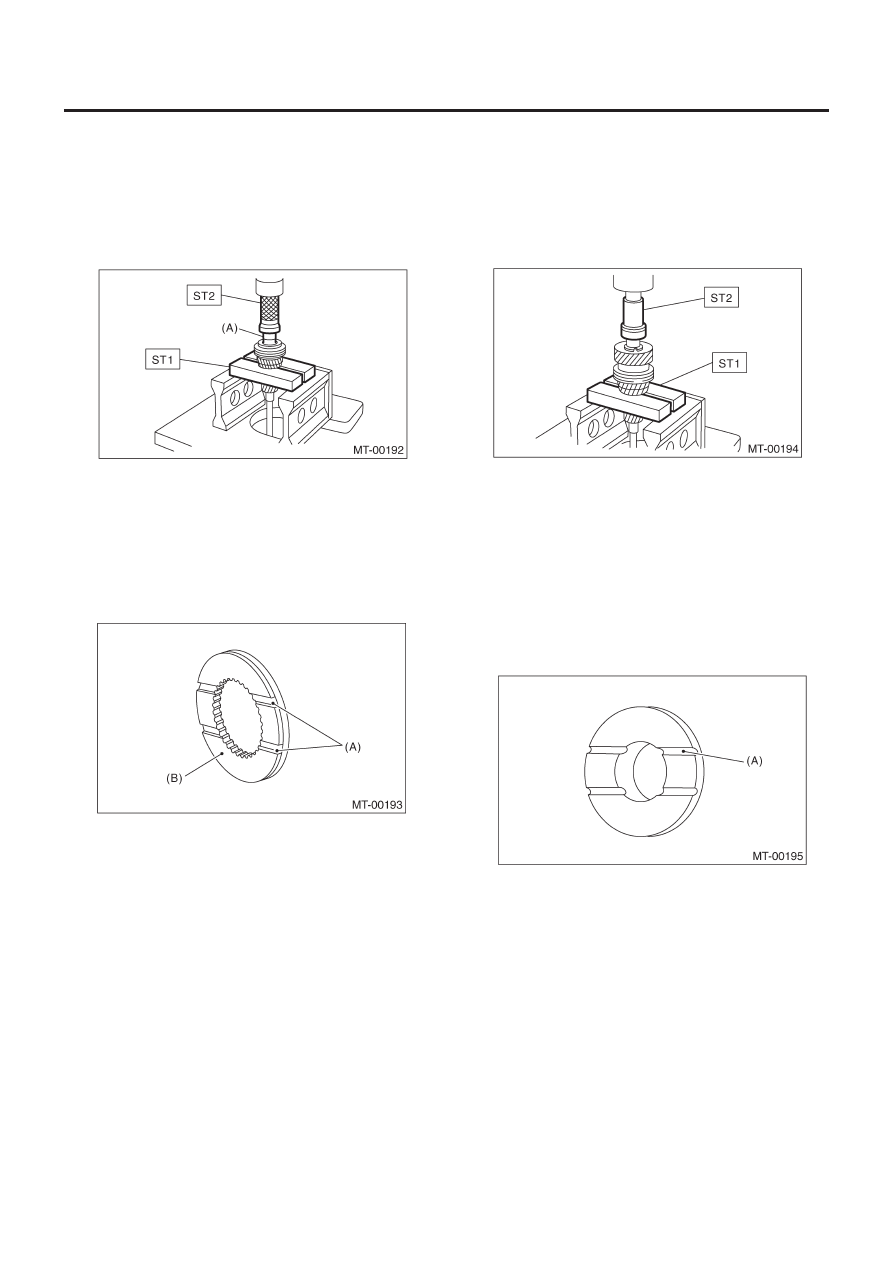

3) Установите кольцо 4-го игольчатого подшипника на глав-
ный вал трансмиссии с помощью ST1, ST2 и пресса.

ОСТОРОЖНО:
Не применяйте давление свыше 10 кН (1 тонна, 1.1 US
ton, 1.0 Imp ton).

ST1

899714110

СЪЕМНИК

ST2

499877000

УСТАНОВЩИК КОЛЬЦА 4-5

(A)   Кольцо 4-го игольчатого подшипника

4) Установите блокирующее кольцо, игольчатый подшипник,
4-ю ведущую шестерню и упорную шайбу 4-й шестерни на
главный вал трансмиссии.

ПРИМЕЧАНИЕ:
Выровняйте блокирующее кольцо и устройство шестерни и
втулки с пазом ключа.
Обращайте внимание на направление упорной шайбы.

(А) Паз
(В) Эта поверхность должна смотреть на сторону 4-й шес-

терни (передачи)

5) Введите шариковый подшипник в заднюю часть главного
вала трансмиссии с помощью ST1, ST2 и пресса.

ОСТОРОЖНО:
Не применяйте давление свыше 10 кН (1 тонна, 1.1 US
ton, 1.0 Imp ton).

ST1

899714110

СЪЕМНИК

ST2

499877000

УСТАНОВЩИК КОЛЬЦА 4-5

6) С помощью ST1 и ST2 установите упорную шайбу 5-й шес-
терни и кольцо 5-го игольчатого подшипника на заднюю
часть главного вала трансмиссии.

ОСТОРОЖНО:
Не применяйте давление свыше 10 кН (1 тонна, 1.1 US
ton, 1.0 Imp ton).

ПРИМЕЧАНИЕ
Обращайте внимание на направление упорной шайбы.

ST1

899714110

СЪЕМНИК

ST2

499877000

УСТАНОВЩИК КОЛЬЦА 4-5

(А) Эта поверхность должна смотреть на сторону 5-й шес-

терни (передачи)

7) Установите подшипник на конус синхронизатора.
8) Установите блокирующее кольцо, конус синхронизатора и
новый шариковый подшипник на устройство муфты и втулки
5-й - Рев с помощью ST и пресса.

ОСТОРОЖНО:
Не применяйте давление свыше 10 кН (1 тонна, 1.1 US
ton, 1.0 Imp ton).

УСТРОЙСТВО ГЛАВНОГО ВАЛА ДЛЯ ОДИНАРНОГО ДИАПАЗОНА

5МТ-75

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

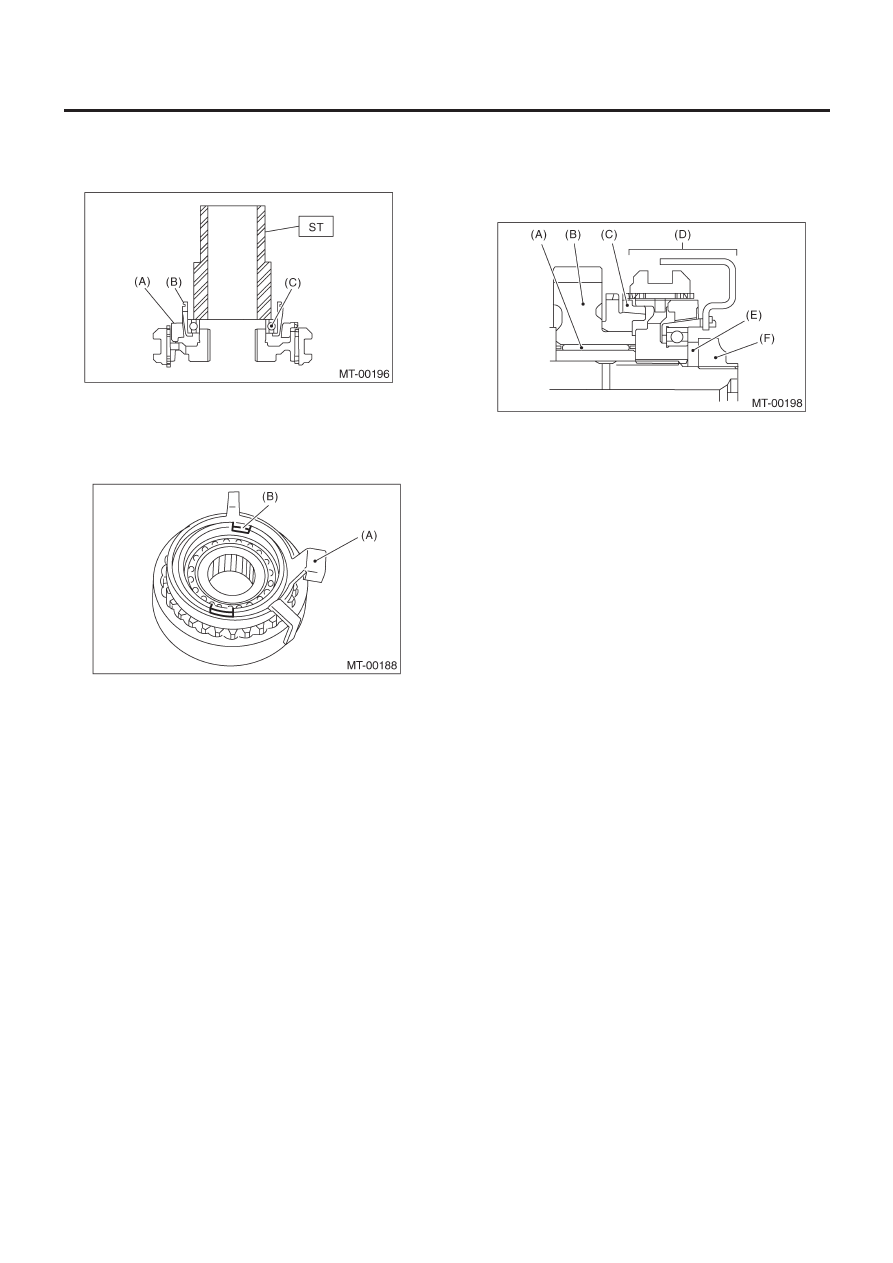

9) После прессовой посадки убедитесь в беспрепятственном
вращении конуса синхронизатора.

ST

499757002

УСТАНОВЩИК

(A) Блокирующее кольцо
(B) Конус синхронизатора
(C) Шариковый подшипник

10) Установите стопор конуса синхронизатора и обжимочное
кольцо на устройство муфты и втулки 5-й - Рев.

(A) Стопор конуса синхронизатора
(B) Обжимочное кольцо

11) Установите остальные детали на заднюю часть главного
вала трансмиссии.

ПРИМЕЧАНИЕ:
Выровняйте паз блокирующего кольца с  вставкой переклю-
чателя.

(A) Игольчатый подшипник
(B) 5-я ведущая шестерня
(C) Блокирующее кольцо
(D) Устройство муфты и втулки 5-й – Рев
(E) Запорная шайба
(F) Запорные гайки

12) Затяните запорные гайки с определенным усилием с по-
мощью ST1 и ST2.

ПРИМЕЧАНИЕ:
После затяжки закрепите запорные гайки в двух местах.

ST1

499987003

ТОРЦОВЫЙ КЛЮЧ

ST2

498937000

ДЕРЖАТЕЛЬ ТРАНСМИССИИ

Момент затяжки:

120 Н•м (12.2 кгс-м, 88.5 ft-lb)

УСТРОЙСТВО ГЛАВНОГО ВАЛА ДЛЯ ОДИНАРНОГО ДИАПАЗОНА

5МТ-76

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

E:   ОСМОТР

Разобранные детали необходимо сначала вымыть дочиста, а
затем тщательно осмотреть.
1) Подшипники
Замените подшипники в следующих случаях:
• Подшипники, в которых шарики, внешние кольца и внутрен-
ние кольца сломаны или заржавели.
• Изношенные подшипники
• Подшипники, не имеющие плавного вращения или издаю-
щие ненормальный шум при вращении после смазки маслом.
• Подшипники с другими дефектами
2) Втулка (на каждой шестерне)
Замените втулку в следующих случаях:
• Если скользящая поверхность повреждена или ненормаль-
но изношена.
• Когда внутренняя стенка ненормально изношена.
3) Шестерни
• Замените шестерни на новые, если их зубчатые поверхно-
сти сломаны, повреждены или чрезмерно изношены.
• Откорректируйте их или замените, если конус, контактирую-
щий с блокирующим кольцом, стал неровным или поврежден.
• Откорректируйте их или замените, если внутренняя по-
верхность или лицевая сторона на конце повреждена.
4) Блокирующее кольцо
Замените кольцо в следующих случаях:
• Если внутренняя поверхность или лицевая сторона на кон-
це повреждена.
• Если внутренняя поверхность кольца необычно или частич-
но изношена.
• Если контактная поверхность вставки кольца синхронизато-
ра имеет борозды или необычайно изношена.
5) Вставочный ключ переключения
Замените вставку в случае ее деформации, чрезмерного из-
носа или любого дефекта.

6) Сальник
Замените сальник, если его кромка деформирована, затвер-
дела, повредилась, износилась или обладает каким-либо
другим дефектом.
7) Кольцевой  уплотнитель
Замените кольцевой уплотнитель, если его уплотняющая
сторона деформирована, затвердела, повреждена, изноше-
на или обладает каким-либо другим дефектом.
8) Механизм переключения передач
Почините или замените механизм переключения передач в
случае чрезмерного износа, погнутости или какого-либо дру-
гого дефекта.

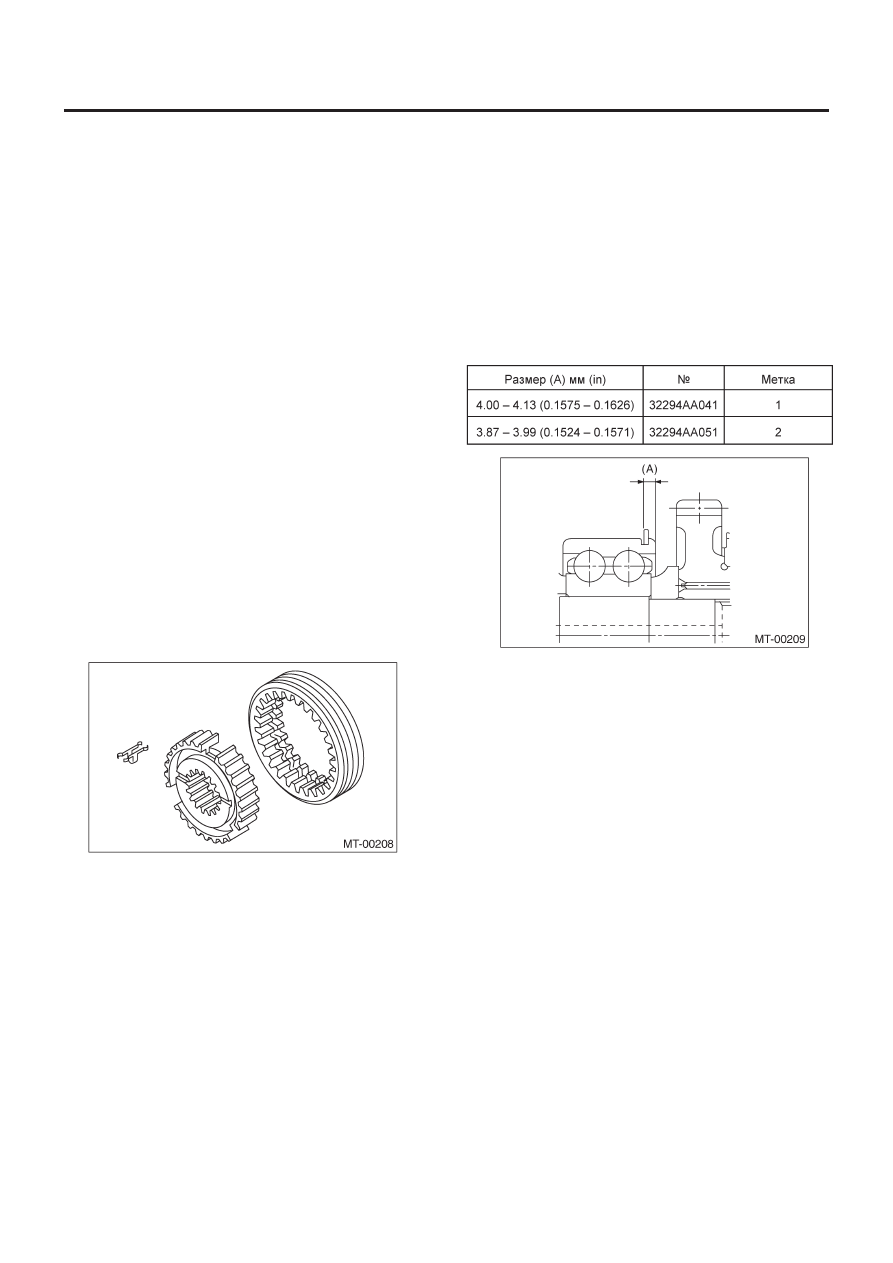

F:   РЕГУЛИРОВКА

Выбор задней пластины главного вала:
С помощью ST измерьте значение (A) выступания шариково-
го подшипника из поверхности главного корпуса трансмис-
сии и выберите соответствующую пластину из следующей
таблицы:

ПРИМЕЧАНИЕ:
Перед замером слегка постучите пластмассовым молотком
по концу главного вала, чтобы сделать зазор между поверх-
ностью главного корпуса и двигающимся фланцем подшип-
ника нулевым.

ST

498147000

ИЗМЕРИТЕЛЬ ГЛУБИНЫ

УСТРОЙСТВО ГЛАВНОГО ВАЛА ДЛЯ ДВОЙНОГО ДИАПАЗОНА

5МТ-77

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

18. Устройство главного вала

для двойного диапазона

A:  ДЕМОНТАЖ

1) Снимите устройство механической трансмиссии с автомо-
биля. <См. 5MT-32, ДЕМОНТАЖ, Устройство механической
трансмиссии.>
2) Снимите переходный корпус с устройством добавочного
корпуса. <См. 5MT-50, ДЕМОНТАЖ, Устройство переходного
корпуса и добавочного корпуса.>
3) Снимите корпус трансмиссии. <См. 5MT-62, ДЕМОНТАЖ,
Корпус трансмиссии.>
4) Снимите устройство вала ведущей шестерни. <См.5MT-
87, ДЕМОНТАЖ, Устройство вала ведущей шестерни.>
5) Снимите устройство главного вала и устройство входно-
го вала.

B:  УСТАНОВКА

1) Установите игольчатый подшипник на переднюю часть уст-
ройства главного вала трансмиссии.
2) Выберите регулировочную прокладку входного вала и ус-
тановите ее на устройство входного вала. См. 5МТ-86, РЕГУ-
ЛИРОВКА, Устройство входного вала.
3) Соедините устройство главного вала и устройство входно-
го вала.
4) Установите отверстие детонационной шпильки внешнего
кольца игольчатого подшипника на детонационную шпильку
корпуса трансмиссии.
5) Установите устройство вала ведущей шестерни. <См. 5MT-
87, УСТАНОВКА, Устройство вала ведущей шестерни.>
6) Установите корпус трансмиссии. <См. 5MT-64, УСТАНОВ-
КА, Корпус трансмиссии.>
7) Установите переходный корпус с устройством добавочно-
го корпуса. <См. 5MT-50, УСТАНОВКА, Устройство переход-
ного корпуса и добавочного корпуса.>
8) Установите устройство механической трансмиссии на ав-
томобиль. <См. 5MT-36, УСТАНОВКА, Устройство механиче-
ской трансмиссии.>

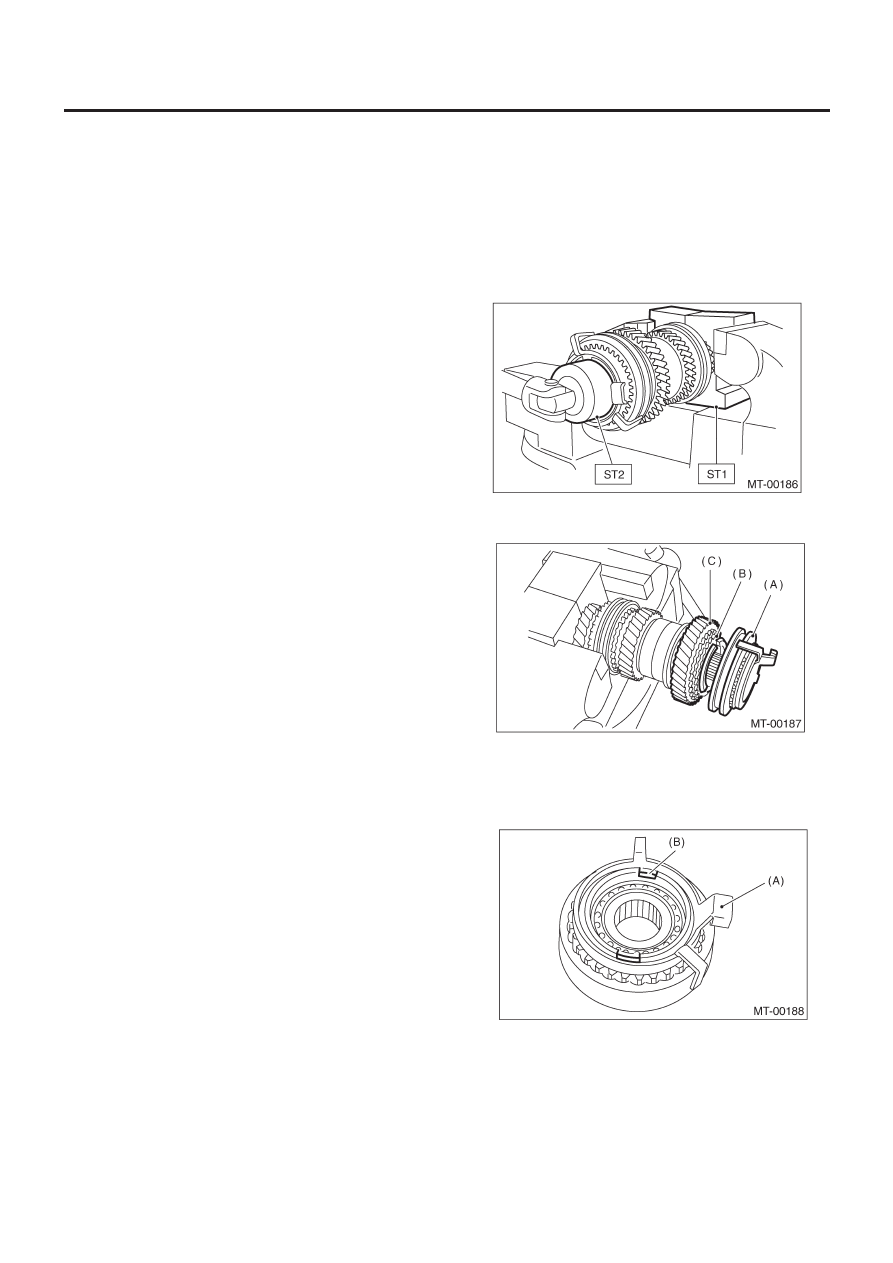

C:  РАЗБОРКА

1) Положите виниловую пленку на шлицы главного вала, что-
бы не повредить масляный уплотнитель. Затем рукой выньте
сальник и игольчатый подшипник.
2) Снимите подчеканку запорной гайки.
3) Снимите запорную гайку с устройства главного вала транс-
миссии.

ST1

498937000

ДЕРЖАТЕЛЬ ТРАНСМИССИИ

ST2

499987003

ТОРЦОВЫЙ КЛЮЧ (35)

4) Снимите устройство муфты и втулки 5-й - Рев, блокирую-
щее кольцо, 5-ю ведущую шестерню и игольчатый подшипник.

(A) Устройство муфты и втулки 5-й - Рев
(B) Блокирующее кольцо
(C) 5-я ведущая шестерня

5) Снимите обжимочное кольцо и стопор конуса синхрониза-
тора с устройства муфты и втулки 5-й - Рев.

(А) Стопор конуса синхронизатора
(В)  Обжимочное кольцо
