РЕЖИМ ОЧИСТКИ ПАМЯТИ

4AT(H4DOTC)-20

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

9. Режим очистки памяти

A: ОПЕРАЦИЯ

1. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

Высвеченный на дисплее текущий DTC стирается посредство
поворота зажигание в положение OFF после проведения бор-
товой операции диагностики. Однако предыдущие DTC не
могут быть стерты, так как они хранятся в памяти TCM, кото-
рый работает на резервном питании. Эти DTC могут быть
стерты посредством вынимания определенного коннектора
TCM на время не менее двух минут.

ОЧИСТКА ПАМЯТИ:

Выньте коннектор TCM (B55) на время не менее
двух минут.

• Коннектор TCM (B55) расположен на линии к резервному
питанию памяти TCM. Изъятие этого коннектора очищает
предыдущие DTC, хранящиеся в памяти TCM.
• Не забывайте вынимать коннектор TCM (B55) на срок, кото-
рый будет, по крайней мере, не менее указанного. В против-
ном случае DTC может не стереться.

2. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

Для информации о том, как стирать DTC, см. Селекторный
Монитор Subaru.
<См. 4AT(H4DOTC)-17, РЕЖИМ ОЧИСТКИ ПАМЯТИ, ОПЕРА-
ЦИЯ, Селекторный Монитор Subaru. >

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4DOTC)-21

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

10. Показания светового индикатора POWER

A:  ОПЕРАЦИЯ

Если обнаружена неполадка, то дисплей светового индикатора POWER мигает с момента определения неполадки после запуска
двигателя и до переключения зажигания в положение OFF. Сломанная деталь или узел может быть определена с помощью DTC во
время операции бортовой диагностики. Также через функцию памяти можно определить проблемы, имевшие место ранее. Если
индикатор POWER не показывает наличие проблемы (хотя она существует), то эта проблема может быть определена посредством

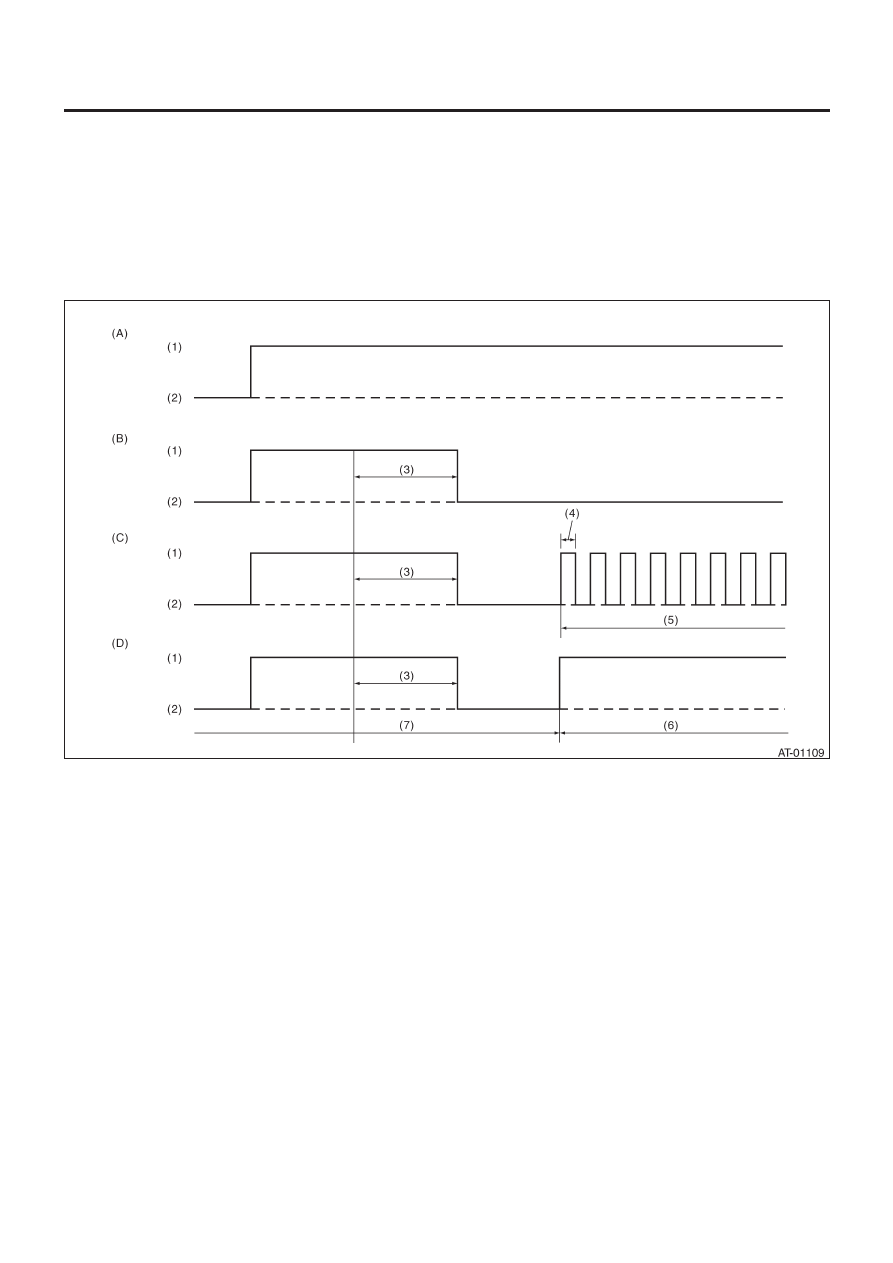

проверки показателей работы каждого датчика с помощью селекторного монитора. Сигнал индикатора будет таким, как показано
на рисунке.

Если световой индикатор POWER работает неправильно, проведите проверку. См. 4AT(H4DOTC)-22, ОСМОТР, Показания светово-
го индикатора POWER.

(A) Переключатель зажигания

(двигатель выключен)

(B) Норма (двигатель включен)
(C) Неисправность (двигатель включен)

(D) Норма (переключатель POWER включен)

(1) ВКЛ
(2) ВЫКЛ
(3) 2 сек

(4) 0.25 сек
(5) Мигание

(6) Переключатель POWER включен
(7) Переключатель POWER выключен

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4DOTC)-22

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

В: ОСМОТР

1. ПРОВЕРКА СВЕТОВОГО ИНДИКАТОРА POWER

ДИАГНОЗ
Цепь светового индикатора POWER открыта или замкнута

СИМПТОМ НЕПОЛАДКИ
При поворачивании зажигания в положение ON (двигатель выключен), световой индикатор POWER не загорается.

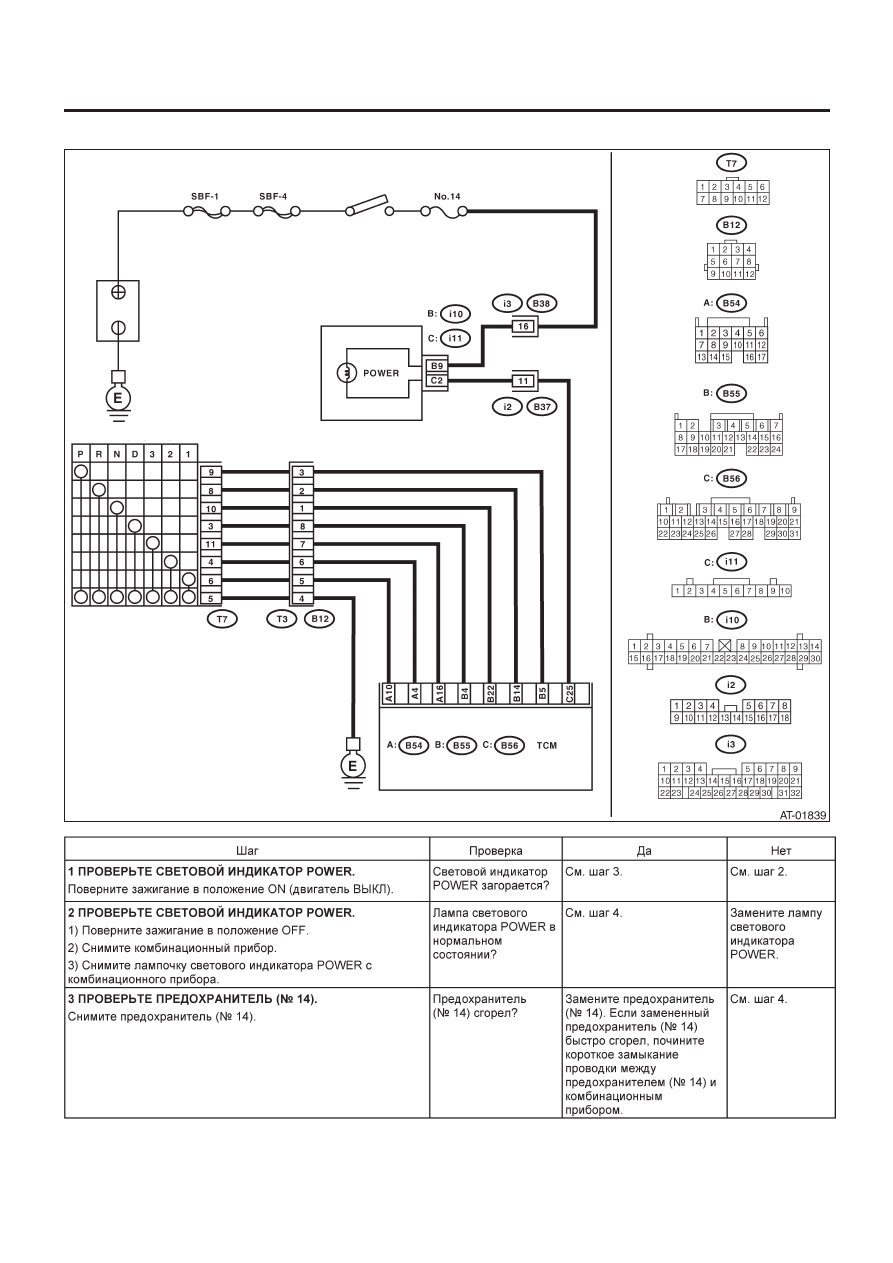

ДИАГРАММА ПРОВОДКИ

• МОДЕЛЬ LHD

Комбинационный
прибор

Переключатель
зажигания

Ингибиторный переключатель

Аккумулятор

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4DOTC)-23

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

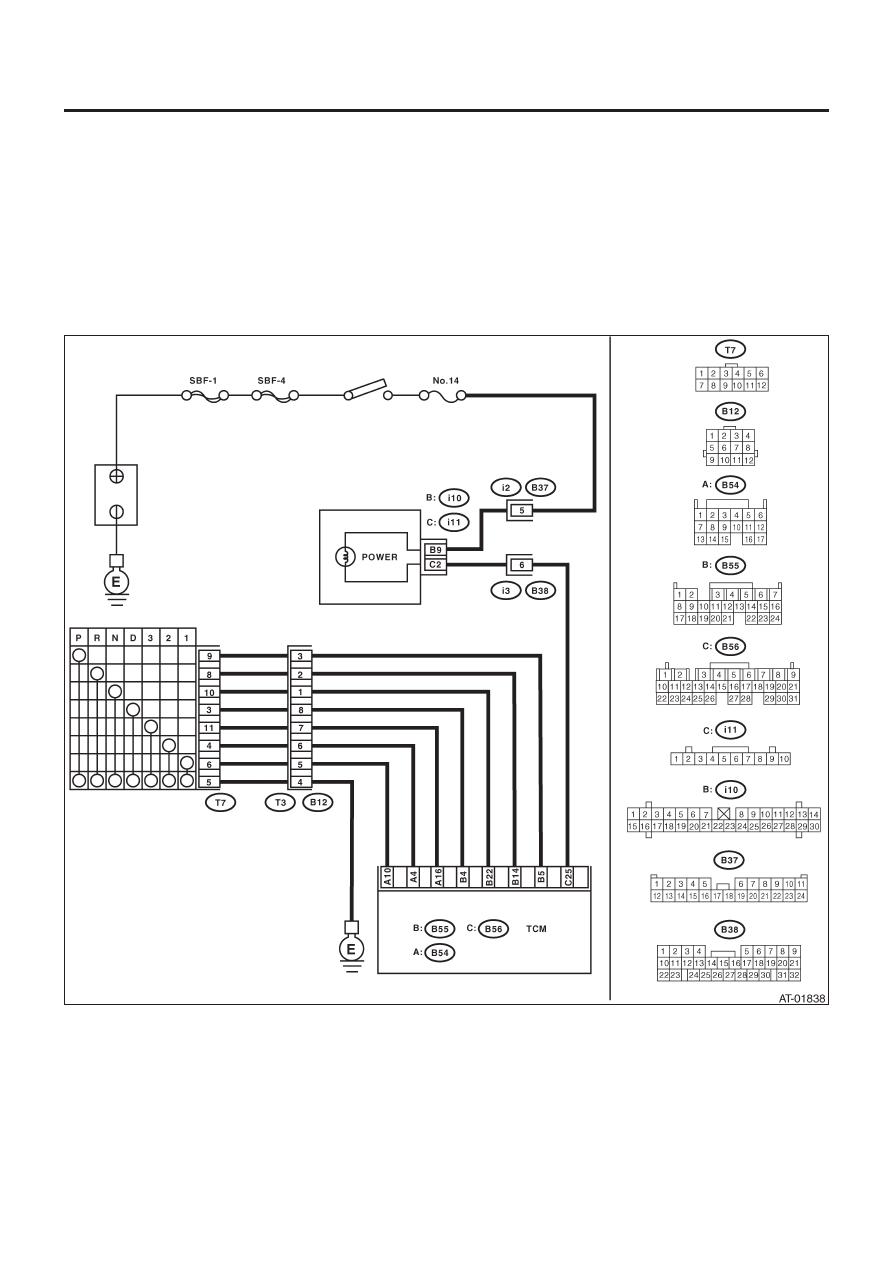

• МОДЕЛЬ RHD

Комбинационный
прибор

Переключатель
зажигания

Ингибиторный переключатель

Аккумулятор
